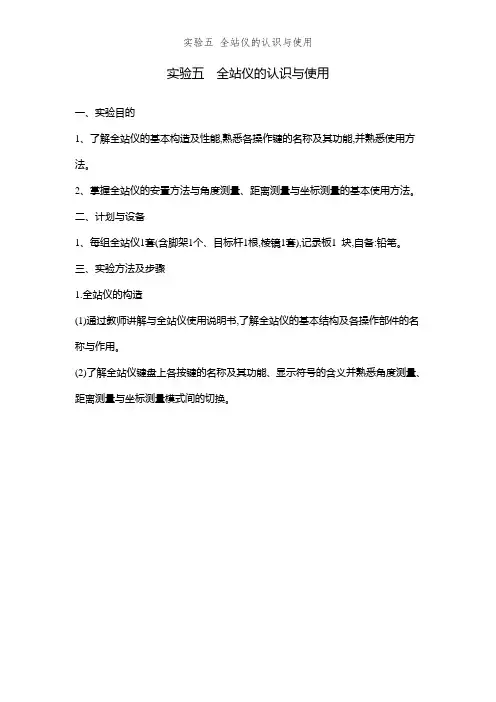

实验五全站仪的认识与使用
一、实验目的
1、了解全站仪的基本构造及性能，熟悉各操作键的名称及其功能，并熟悉使用
方法。
2、掌握全站仪的安置方法和角度测量、距离测量与坐标测量的基本使用方法。
二、计划与设备
1、每组全站仪1套（含脚架1个、目标杆1根，棱镜1套），记录板1 块，自备：铅笔。
三、实验方法及步骤
1．全站仪的构造
（1）通过教师讲解和全站仪使用说明书，了解全站仪的基本结构及各操作部件
的名称和作用。
（2）了解全站仪键盘上各按键的名称及其功能、显示符号的含义并熟悉角度测量、距离测量和坐标测量模式间的切换。
2、全站仪的操作步骤
（1）装电池（2）开机定标（照准部水平方向旋转一周，望远镜绕横轴旋转一周）（3）安置仪器（同经纬仪的）粗略对中，精确对中，粗平，精平，精确对中
（4）瞄准（5）读数
垂直角和水平角的倾斜改正
当启动倾斜传感器功能时，将显示由于仪器不严格水平而需对垂直角和水平角自动施加的改正数。
为确保精密测角，必须启动倾斜传感器。当系统显示仪器补偿对话框时,表示仪器
倾斜已超过自动补偿范围(± 3.5，必′须)人工整平仪器。
。
WinCE(R)系列全站仪的补偿设置有：关闭补偿、单轴补偿和双轴补偿三种选项。
双轴补偿：改正垂直角指标差和竖轴倾斜对水平角的误差。当任一项超限时，系统会出现仪器补偿对话框，提示用户必须先整平仪器。
单轴补偿：改正垂直角指标差。当垂直角补偿超限时，系统才出现补偿对话框。
关闭补偿：补偿器关闭。
3．全站仪测量
（1）角度测量
1）首先从显示屏上确定是否处于角度测量模式，如果不是，则按操作转换为距
离模式。
2）盘左瞄准左目标A,按置零键，使水平度盘读数显示为0°00′〃0，0顺时针旋转
照准部，瞄准右目标B，读取显示读数。
3）同样方法可以进行盘右观测。
4）如果测竖直角，可在读取水平度盘的同时读取竖盘的显示读数。
（2）距离测量
1）首先从显示屏上确定是否处于距离测量模式，如果不是，则按操作键转换为坐标模式。
2）照准棱镜中心，这时显示屏上能显示箭头前进的动画，前进结束则完成坐标测量，得出距离，HD为水平距离，VD为倾斜距离。
（3）坐标测量
1）首先从显示屏上确定是否处于坐标测量模式，如果不是，则按操作键转换为坐标模式。
2）输入本站点O点（536.273，328.748，123.657）及后视点坐标（612.199，415.257，
145.368），以及仪器高、棱镜高。
3）瞄准棱镜中心，这时显示屏上能显示箭头前进的动画，前进结束则完成坐标测量，得出点的坐标。
四、注意事项
（1）全站仪使用时必须严格遵守操作规程，爱护仪器。
（2）仪器对中完成后，应检查连接螺旋是否使仪器与脚架牢固连接，以防仪器摔落。
（3）在阳光下使用全站仪测量时，一定要撑伞遮掩仪器，严禁用望远镜正对阳光。
（4）当电池电量不足时，应立即结束操作，更换电池。在装卸电池时，必须先关闭电源。
（5）迁站时，即使距离很近，也必须取下全站仪装箱搬运，并注意防震。
（6）部分全站仪因开机方式不同,观测前需要对仪器初始化，即仪器对中、整平后，打开
仪器开关，照准部水平旋转3～4 周，望远镜在垂直面内转3～4 周。
五、上交资料
实验结束后将测量实验报告（全站仪观测记录表）。
水平角观竖直角距离坐标仪棱竖
测观测高差观测测量测测器镜盘
水平度竖直度斜平高
站回高高位方向值竖直x y H
盘盘距距程/ m / m
置/ m/ m/ m
或角值角
读数读数
/ m/ m / m
实验五全站仪的认识与使用 一、实验目的 1、了解全站仪的基本构造及性能，熟悉各操作键的名称及其功能，并熟悉使用 方法。 2、掌握全站仪的安置方法和角度测量、距离测量与坐标测量的基本使用方法。 二、计划与设备 1、每组全站仪1套（含脚架1个、目标杆1根，棱镜1套），记录板1 块，自备：铅笔。 三、实验方法及步骤 1．全站仪的构造 （1）通过教师讲解和全站仪使用说明书，了解全站仪的基本结构及各操作部件 的名称和作用。 （2）了解全站仪键盘上各按键的名称及其功能、显示符号的含义并熟悉角度测量、距离测量和坐标测量模式间的切换。
2、全站仪的操作步骤 （1）装电池（2）开机定标（照准部水平方向旋转一周，望远镜绕横轴旋转一周）（3）安置仪器（同经纬仪的）粗略对中，精确对中，粗平，精平，精确对中 （4）瞄准（5）读数 垂直角和水平角的倾斜改正 当启动倾斜传感器功能时，将显示由于仪器不严格水平而需对垂直角和水平角自动施加的改正数。 为确保精密测角，必须启动倾斜传感器。当系统显示仪器补偿对话框时,表示仪器 倾斜已超过自动补偿范围(± 3.5，必′须)人工整平仪器。
。 WinCE(R)系列全站仪的补偿设置有：关闭补偿、单轴补偿和双轴补偿三种选项。 双轴补偿：改正垂直角指标差和竖轴倾斜对水平角的误差。当任一项超限时，系统会出现仪器补偿对话框，提示用户必须先整平仪器。 单轴补偿：改正垂直角指标差。当垂直角补偿超限时，系统才出现补偿对话框。 关闭补偿：补偿器关闭。 3．全站仪测量 （1）角度测量 1）首先从显示屏上确定是否处于角度测量模式，如果不是，则按操作转换为距 离模式。 2）盘左瞄准左目标A,按置零键，使水平度盘读数显示为0°00′〃0，0顺时针旋转 照准部，瞄准右目标B，读取显示读数。 3）同样方法可以进行盘右观测。 4）如果测竖直角，可在读取水平度盘的同时读取竖盘的显示读数。 （2）距离测量
5．1键盘基本操作 1．电源开关键 。 2秒。 2．功能键 【F1】～【F4】：按【F1】～【F4】选取对应的功能,该功能键随模式不同而改变。 【ESC】：取消输入或返回至上一状态。 【SFT】：功能切换键，用于键盘数字字母输入切换及进入快捷键功能。 【BS】：删除光标左侧的一个字符。 【PAGE】：翻页键。 【】：选取选项或确认输入的数据。 3．快捷键 【SFT】+【★】：先按【SFT】再按【★】进入星键功能界面。 【SFT】+【一】：先按【SFT】再按【一】进入测距回光信号检测。 4.光标操纵键 ：操作该键可上下左右移动光标,用于数据输入、选取选择项。 5．字母数字键 【0】～【9】：在输入数字时，输入按键对应的数字；输入字母时，先按【SFT】切换输入状态，然后输入按键上方对应的字母,按第一次输入第一 字母，按第二次输入第二字母，按第三次输入第三字母。 【.】：输入数字中的小数点。 【-】：输入数字中的负号。
实例1：输入文件名“MTS” （1）按【SFT】进入字母输入模式，此时屏幕右侧显示“a”。 （2）按1次【5】键入“M”。 （3）按【 】右移光标一位，按2次【7】键入“T”。 （4）按【 】右移光标一位，按1次【7】键入“S”。 （5）按【】确认输入。 实例2：设置气压单位为“mmHg”： (1)在设置模式下，上下按动光标操纵键使光标移至“单位设置”菜 单项，按【】选取该项。 (2)按光标操纵键使光标移至“气压单位”选择项 (3)左右按动光标操纵键，选取气压单位为“mmHg”。 (4)按【】确定选取退出。 5．2显示信息 状态模式屏幕
测量模式屏幕 5．3 显示符号 在测量模式下要用到若干符号，这些符号及含义如下： ●PC 棱镜常数 ●ppm 气象改正数 ●S 斜距 ●H 平距 ●V 高差 ●ZA 天顶距 ●V A 垂直角 ●HAR 右角 ●HAL 左角 ●HAh 水平角锁定
