硫化成功的必备条件有三个：0 _; X" s0 j6 }8 b+ N! }
1)要有足够高的硫化温度，一般不大于500 ℃；2)要有足够的强制硫化时间，并且最好有数小时的闷炉；3)强制硫化时，原料气中的硫化氢越高越好，一般不低于15 g／Nm3 。硫化时要防止催化剂超温，超过550 ℃对催化剂造成危害，但短时间超温对催化剂活性影响不大。
一、硫化条件) q8 j* @- |7 J3 C1 y& U
1、温度对硫化反应深度的影响很大，一般入口温度控制在230～260℃，床层温度控制在250～280℃。硫化反应后期应尽量提温，适当的高温（～425℃）既可以保证催化剂的活性，又可缩短硫化时间。7 K& X* R7 H+ c! }* o
2、硫化压力对硫化深度的影响不是很大，可根据装置的实际情况来确定压力，一般不低于1.0MPa（表压）。
3、H2S的浓度过低（体积分数≤0.2%）时，还原后的催化剂活性较差；H2S的较高时，对催化剂的影响不大。出于安全考虑，H2S的浓度不宜提的太高。/ W9 q8 h) o0 ?% I% h
4、系统中H2的体积分数尽量控制在10%～20%，过低会影响CS2的氢解，过高则有可能发生还原反应。
CS2在200℃以上时才发生氢解反应，所以添加CS2要等到温度达230℃左右开始添加。过早添加容易使CS2氢解不完全，在系统内冷凝和吸附。当达到温度时，就会突然发生氢解反应，放出大量的反应热导致床层温度暴涨。但超过250℃再加CS2，就可能发生CoO和MoO3的还原反应，使催化剂失活。运行过程中要保持H2的体积分数在10％～35％之间，因为当H2的浓度过低时，亦有可能造成CS2氢解不完全，在系统内冷凝和吸附。当H2含量提高时，CS2大量氢解，释放过多的反应热，从而导致催化剂床层温度暴涨。串联硫化时要防止“提温提硫”的同时发生，因为当上段硫穿透时，较高的热点温度和上段穿透的硫进入下一段，造成下段“提温提硫”，很容易造成超温。
硫化成功的必备条件有三个：0 _; X" s0 j6 }8 b+ N! } 1)要有足够高的硫化温度，一般不大于500 ℃；2)要有足够的强制硫化时间，并且最好有数小时的闷炉；3)强制硫化时，原料气中的硫化氢越高越好，一般不低于15 g／Nm3 。硫化时要防止催化剂超温，超过550 ℃对催化剂造成危害，但短时间超温对催化剂活性影响不大。 一、硫化条件) q8 j* @- |7 J3 C1 y& U 1、温度对硫化反应深度的影响很大，一般入口温度控制在230～260℃，床层温度控制在250～280℃。硫化反应后期应尽量提温，适当的高温（～425℃）既可以保证催化剂的活性，又可缩短硫化时间。7 K& X* R7 H+ c! }* o 2、硫化压力对硫化深度的影响不是很大，可根据装置的实际情况来确定压力，一般不低于1.0MPa（表压）。 3、H2S的浓度过低（体积分数≤0.2%）时，还原后的催化剂活性较差；H2S的较高时，对催化剂的影响不大。出于安全考虑，H2S的浓度不宜提的太高。/ W9 q8 h) o0 ?% I% h 4、系统中H2的体积分数尽量控制在10%～20%，过低会影响CS2的氢解，过高则有可能发生还原反应。 CS2在200℃以上时才发生氢解反应，所以添加CS2要等到温度达230℃左右开始添加。过早添加容易使CS2氢解不完全，在系统内冷凝和吸附。当达到温度时，就会突然发生氢解反应，放出大量的反应热导致床层温度暴涨。但超过250℃再加CS2，就可能发生CoO和MoO3的还原反应，使催化剂失活。运行过程中要保持H2的体积分数在10％～35％之间，因为当H2的浓度过低时，亦有可能造成CS2氢解不完全，在系统内冷凝和吸附。当H2含量提高时，CS2大量氢解，释放过多的反应热，从而导致催化剂床层温度暴涨。串联硫化时要防止“提温提硫”的同时发生，因为当上段硫穿透时，较高的热点温度和上段穿透的硫进入下一段，造成下段“提温提硫”，很容易造成超温。
含钼催化剂研究新进展 摘要含钼催化剂广泛用于多种化工生产过程，在含钼精细化学品的研究与开 发中占有重要地位。简要介绍了我国近年来一些含钼催化剂的研究进展和有关文献1前言 催化是现代十分重要的化工技术，据统计，发达国家近三分之一的国民经济总 产值来自催化技术。含钼催化剂在催化领域占有重要地位，广泛用于石油加工和化 工生产，如合成气制造、基本有机合成和精细化工产品等的的生产。因此，长期以 来国内外对含钼催化剂的创新和改进不断进行。这也引起我国钼业界的广泛关注， 逐渐成为我国钼深加工领域的一个新的发展方向。现仅就我国近年来含钼催化剂的 一些新进展作简要介绍。 2烷烃的化学加工催化剂 2.1烷烃芳构化催化剂 四烷无氧脱氢芳构化，为甲烷活化和转化的一个新的研究热点。王林胜等在1 993年首次报道一种以HZSM－5分子筛为载体的含钼催化剂使甲烷于无氧条件下高选择性地转化为苯。该催化剂是甲烷芳构化反应的典型催化剂。此后，对这种催化剂 的研究活跃。舒玉瑛等用机械混合、机械混合后焙烧、机械混合后微波处理等方法 制备这种催化剂，并考察了其对甲烷芳构化反应的催化性能。结果表明：机械混合 法、固相反应法和微波处理法制备的Mo/HZSM-5催化剂，比一般浸渍法能明显提高 芳烃的选择性和减少积碳生成；在不同制法的Mo/HZSM-5催化剂上，Mo物种落位不同，机械混合法、固相反应法和微波处理法能使Mo物种较多地落位于分子筛外表面 ，这对甲烷芳构化反应有利，并明显减少积碳的生成。 王军威等用浸渍法、机械混合法和水热法制备了Mo/HZSM-5催化剂，并考察了 钼含量和反应时间对丙烷芳构化反应的影响，深入研究了Mo物种对HZSM-5分子筛结构和酸性的作用。 最近，田丙伦等报道了对Mo/MCM-22催化剂用于甲烷无氧芳构化的研究结果。MCM－22为晶粒呈片状、含两种孔道结构的高硅沸石分子筛。同Mo/HZSM-5催化剂相比，Mo/MCM-22催化剂稳定性更好，苯产物的选择性较高 。用浸渍法制备的Mo担载量为6%的Mo/MCM-22催化剂性能最佳。此外，还研究了添加钴对Mo/MCM-22催化反应性能和催化剂积碳性质的影响。 2.2烷烃选择氧化催化剂 甲基丙烯酸（MAA）是重要的有机化工原料，当前主要用烯烃为原料生产。然而，饱和烃较烯烃来源广泛，更经济易得，故近年来由异丁烷氧化制MAA已成研究 与开发的新方向。采用一般热表面催化法由异丁烷选择氧化制取MAA主要存在的问 题是MAA选择性低，浓度反应产物（COx）高达40%。激光促进表面反应法是很有应用前景的光催化合成新技术。最近，陶跃武等分别采用在铋钼复合氧化物、钒钼复 合氧化物表面上激光促进异丁烷选择氧化制MAA，取得选择性达到90%和无COx产生的良好结果。
合成氨催化剂的生产和技术 钱伯章 (金秋石化科技传播工作室,上海200127) 摘 要 介绍了世界合成氨催化剂发展历程、新开发的合成氨催化剂种类,同时评述了我国化肥催化剂研发和生产近况,对我国化肥催化剂性能进行了评价。 关键词 合成氨 催化剂 化肥 生产 技术 进展 收稿日期:2003-07-14。 作者简介:钱伯章,高级工程师,1963~1996年任职于中国石化上海高桥分公司,2001年创立金秋石化科技传播工作室,从事石油化工技术和经济信息调研和传播工作,获各种各级荣誉奖60余项,出版著作3部,发表论文500余篇。 1 合成氨催化剂的开发历程 世界需求氮肥(折氮量)将从2001年11060亿吨增加到2003年11112亿吨,世界氮肥(折氮量)能力现为11327亿吨/年(合成氨能力116亿吨/年)。 2005年前,全世界将有约6150Mt/a 合成氨装置投产。沙特阿拉伯化肥公司(SAFCO)(沙特基础工业公司子公司)兴建的世界最大单系列合成氨装置将于2005年投产,该装置能力为3kt/d(约110Mt/a),它比现有的最大装置大50%。另外,4kt/d 规模的装置也已完成初步设计。 现在,世界最大单系列新建装置为阿根廷Profertil 公司的2105kt/d 装置,采用海尔德-托普索技术。印度尼西亚博廷拥有2kt/d 装置。巴斯夫在比利时拥有2106kt/d 装置,由乌德公司建设。KBR 公司在特立尼达建有3套1185kt/d 装置,第4套装置正在建设中,第3套装置由加勒比氮肥公司运作,产能已达2kt/d,所有这几套装置都采用KBR 公司KAAP 技术(KB R 先进合成氨工艺)用于氨合成。 大型装置可实现经济规模,单系列装置规模翻番,可减少投资费用约20%,按照当今技术,放大到313kt/d 也是可行的。KBR 己设计了4kt/d 装置,除主转化器和氨转化器为并列设置外,所有其他设备均为单系列。 世界大约10%的能源用于合成氨生产,所以,合成氨工艺和催化剂的改进将对矿物燃料的消费量产生重大影响。 自上个世纪80年代后期以来,合成氨技术继续向前发展,并建设了规模更大的装置,每吨合成氨生产的能耗也降到了28GJ 。一种铁钴催化剂引入了ICI 公司的LC A 流程,LC A 工艺中合成内件 的操作压力为8MPa 。1992年,第一个无铁的氨合 成催化剂由凯洛格公司(现KB R 公司)应用于其KAAP(Kellogg 高级氨合成工艺)工艺中。这种钌催化剂以一种石墨化的碳作为载体。据称其活性是传统的熔铁催化剂的10~20倍。在反应中,这种催化剂具有不同的动力学特征,内件可在低于化学计量的氢/氮比及约9MPa 压力下操作。 自从Haber 和Mittasch 研究之后,几乎没有发现高活性的催化剂,因此熔铁催化剂仍是广泛应用的催化剂。它具有高内在活性,长使用寿命和高密度特点,除这些优点外,它最公认的优点是价格便宜。 尽管熔铁催化剂有很多优点,但人们一直在努力开发新型催化剂,并对无铁类催化剂产生了浓厚兴趣。上个世纪70~80,日本积极寻求开发钌基催化剂。继在ICI AMV 和LCA 工艺中推出铁-钴系催化剂后,在KAAP 工艺中采用的以碳为载体的钌催化剂推动了氨合成催化剂的发展。完全不含铁、不含钌的催化剂(如Cs/Co 3Mo 3N 催化剂),其活性介于熔铁类和钌系催化剂之间,活性低于钌系催化剂。Cs/Co 3Mo 3N 催化剂、KM1R 催化剂(托普索的熔铁催化剂)和以碳为载体的含钡6%、含钌617%的催化剂在氢/氮比各为3B 1和1B 1的工艺条件下作出的对比可以看出,Cs/Co 3Mo 3N 催化剂的动力学特征介于熔铁和钌基催化剂之间,但它在600e 空气中焚烧时可再生成
K8-11系列催化剂使用注意事项 一、催化剂的使用 1.1 催化剂的装填 装填催化剂之前，必须认真检查反应器，保持清洁干净，支撑栅格正常牢固。为了避免在高的蒸汽分压和高温条件下损坏失去强度，催化剂床层底部支撑催化剂的金属部件应选用耐高温和耐腐蚀的惰性金属材料。惰性材料应不含硅，防止高温、高水汽分压下释放出硅。 催化剂装填时，通常没有必要对催化剂进行过筛，如果在运输及装卸过程中，由于不正确地作业使催化剂损坏，发现有磨损或破碎现象必须过筛。催化剂的装填无论采取从桶内直接倒入，还是使用溜槽或充填管都可以。但无论采用哪一种装填方式，都必须避免催化剂自由下落高度超过1米，并且要分层装填，每层都要整平之后再装下一层，防止疏密不均，在装填期间，如需要在催化剂上走动，为了避免直接踩在催化剂上，应垫上木版，使身体重量分散在木版的面积上。 一般情况下，催化剂床层顶部应覆盖金属网和/或惰性材料，主要是为了防止在装置开车或停车期间因高的气体流速可能发生催化剂被吹出或湍动,可能由于气体分布不均发生催化剂床层湍动，损坏催化剂。 由于高压，原料气密度较大，为了尽可能的减小床层阻力降，应严格控制催化剂床层高度和催化剂床层高径比。通常催化剂床层高度应控制在3～5m；催化剂床层高径比控制在1.0～1.8。 1.2 开车 1.2.1 升温 为防止水蒸气在催化剂上冷凝，首次开车升温时，应使用惰性气体（N 2、H 2 、 空气或天然气）把催化剂加热到工艺气露点以上温度，最好使用N 2 。 采用≤50℃/h的升温速度加热催化剂，根据最大可获得流量来设定压力，从而确保气体在催化剂上能很好分布。在通常情况下，气体的有效线速度不应小于设计值的50%，但也不应超过设计值。 当催化剂床层温度达到100℃～130℃时，恒温2～3小时排除吸附的物理水，然后继续升温至200℃～230℃时，进行下一步的硫化程度。如果最初加热选用的是空气，在引入硫化气之前，必须用氮气或蒸汽吹扫系统，以置换残余氧气。硫化气的切换基本上在常压或较高压力下进行，这取决于气流的方便。 1.2.2 硫化 与铁铬系催化剂的还原相似，钴钼系耐硫变换催化剂使用前一般需要经过活化（硫化）方能使用，硫化的好坏对硫化后催化剂的活性有着重要作用。 如果工艺气中的硫含量较高，一般使用工艺气直接硫化时，硫化过程中可能发生下述反应： CoO＋H 2S ? CoS＋H 2 O ?H0 298 =-13.4KJ/mol (1) MoO 3＋2H 2 S＋H 2 ? MoS 2 ＋3H 2 O ?H0 298 =-48.1KJ/mol (2) CO＋H 2O ? CO 2 ＋H 2 ?H0 298 =-41.4KJ/mol (3) CO＋3H 2? CH 4 ＋H 2 O ?H0 298 =-206.2KJ/mol (4) 硫化过程为了使产生的热量尽可能小，便于硫化温度控制，在硫化过程中应尽可能地抑制这后两个反应，特别是反应(4)，通常催化剂转化成硫化态后，对反应(3)是有利的，但催化剂为氧化态时，并在较高的压力下，即开车的初期
配位催化剂的应用前景 某某* （单位名称地址邮编） 摘要;本文介绍了材料的类型和常用的合成方法，综述了近年来材料在催化领域的应用，特别是以材料中骨架金属作为活性中心骨架有机配体作为活性中心和负载催化活性组分的催化反应，以期对材料的催化性能较全面的认识。 关键词; 金属-有机骨架类型合成催化应用；负载型金催化剂；催化性能 1前言 金属-有机骨架材料是由金属离子与有机配体通过自组装过化生成的一类具有周期性多维网状结构的多孔晶体材料，具有纳米级的骨架型规整的孔道结构，大的表面积和孔隙率以及小的固体密度，在吸附、分离、催化等方面均表现出了优异的性能，已成为新材料领域的研究热点与前沿。材料的出现可以追溯到1989年为主要代表的工作在硝基甲烷中制备出了具有类似金刚石结构的三维网状配位聚合物同时预测了该材料可能产生出比沸石分子筛更大的孔道和空穴，从此开始了材料的研究热潮。但早期合成的材料的骨架和孔结构不够稳定，容易变形。直到1995年等合成出了具有稳定孔结构的，才使其具有了实用由于材料具有大的比表面积和规整的孔道结构，并且孔尺寸的可调控性强，骨架金属离子和有机配体易实现功能化，气体吸附［1］、磁学性能［2］、生物医学［3］以及光电材［4］等领域得到了广泛应用。这些特性貌似与现有的沸石和介孔分子筛很相似，但实际上却有较大的差别，材料还可负载高分散的纳米金属活性组分等，因此材料具有区别于其他催化剂材料的独特结构特征。 2 含钼催化剂的应用 2. 1 钴钼、镍钼催化剂 钴钼、镍钼催化剂主要用于石油加工过程中的加氢精制，如加氢脱硫( HDS)、加氢脱氮、加氢饱和等。其特点是不易中毒,使用寿命长在催化反应过程中具有很高的活性、良好的选择性和机械强度;不仅可处理一般原油，而且对品质低劣的重质油也很有效。制备钴钼催化剂主要有湿混、干混、浸渍等三种方法。湿混法是将硝酸钴和钼酸铵与有机酸配成均匀透明溶液,然后与拟薄水铝石一起经*作者简介：某某，女，（1991—），甘肃酒泉，现为，，，，，，，
QCS―11催化剂的技术性能介绍 QCS―11是钴钼系一氧化碳耐硫变换催化剂，是我公司专门为高CO、高水气比研究开发的催化剂。已经在两个壳牌气化工艺一变使用。和QCS-03/QCS-01催化剂相比，耐热温度高、活性稳定性好、孔结构更加合理，另外，颗粒度均匀、装填效果好，能够有效的保证装填均匀、阻力减小。镁-铝-钛三元尖晶石载体及特殊的加工制作工艺是确保QCS-11催化剂具备上述特性的基础和必备条件。 目前高CO、高水气比工艺包括壳牌炉气化、航天炉气化、GSP气化等，其中神华宁煤使用GSP是目前CO和水气比最高的工艺，对催化剂的要求也最高。我公司的QCS系列催化剂采用镁-铝-钛三元载体、稀土助剂，其活性稳定性、工况适应性是最好的，在与国外、国内催化剂对比使用过程中得到很多验证，获得中国、美国、德国、日本、印度、南非等国家的专利。 QCS―11钴钼系一氧化碳耐硫变换催化剂，适用于以重油、渣油部分氧化法或煤气化法造气的变换工艺，促进含硫气体的变换反应，是一种适应宽温（220℃～550℃）、宽硫（工艺气硫含量≥0.01% v/v）和高水气比（0.2～2.0）。该催化剂具有机械强度高，结构稳定性好，脱氧能力强等特点，能有效地脱除与吸附原料气中的氧和焦油等杂质或毒物。对高空速，高水气比的适应能力强，稳定性好，操作弹性较大。具有稳定的变换活性，可延长一氧化碳耐硫变换催化剂的使用寿命。 新鲜催化剂活性组份钴、钼以氧化钴、氧化钼的形式存在，使用时应首先进行硫化，使金属氧化物转变为硫化物。可以用含硫工艺气体硫化，也可用硫化剂单独硫化。 QCS―11耐硫变换催化剂不含对设备和人体有危害的物质，硫化时也只有少量的水生成并随工艺气排出，对设备无危害。 主要特点为： ●耐热温度高、活性稳定性好、孔结构更加合理。 ●颗粒度均匀、装填效果好，能够有效的保证装填均匀、阻力减小。 ●镁-铝-钛三元尖晶石载体及特殊的加工制作工艺是确保QCS-11催化剂具备独特性 能的基础和必备条件。 ●抗水合性能好，适用高水气比：0.2-2.0，可耐5.0MPa水蒸气分压。 ●耐热稳定性好，适合宽温变换：200-550℃。
钴系催化剂的研究和发展 ---含钼催化剂的研究和发展 摘要：含钼催化剂广泛用于多种化工生产过程，在含钼精细化学品的研究与开发中占有重要地位。简要介绍了我国近年来一些含钼催化剂的研究进展和有关文献。催化是现代十分重要的化工技术，据统计，发达国家近三分之一的国民经济总产值来自初花技术。含钼催化剂在催化领域占有重要地位，广泛用于石油加工和化工生产，如合成气制造，基本有机合成和精细化工产品等的生产。因此，长期以来国内外对含钼催化剂的创新和改进不断进行。这也引起我国钼业界的广泛关注，逐渐成为我国钼深加工领域的一个新的发展方向。 关键字：含钼催化剂、合成醇催化剂 （1）烷烃芳构化催化剂 四烷无氧脱氢芳构化，为甲烷活化和转化的一个新的研究热点。王林胜等在1993年首次报道一种以HZSM－5分子筛为载体的含钼催化剂使甲烷于无氧条件下高选择性地转化为苯。该催化剂是甲烷芳构化反应的典型催化剂。此后，对这种催化剂的研究活跃。舒玉瑛等用机械混合、机械混合后焙烧、机械混合后微波处理等方法制备这种催化剂，并考察了其对甲烷芳构化反应的催化性能。结果表明：机械混合法、固相反应
法和微波处理法制备。Mo/HZSM-5催化剂，比一般浸渍法能明显提高芳烃的选择性和减少积碳生成；在不同制法的Mo/HZSM-5催化剂上，Mo 物种落位不同，机械混合法、固相反应法和微波处理法能使Mo物种较多地落位于分子筛外表面，这对甲烷芳构化反应有利，并明显减少积碳的生成。 最近，田丙伦等报道了对Mo/MCM-22催化剂用于甲烷无氧芳构化的研究结果。MCM－22为晶粒呈片状、含两种孔道结构的高硅沸石分子筛。同Mo/HZSM-5催化剂相 比，Mo/MCM-22催化剂稳定性更好，苯产物的选择性较高 。用浸渍法制备的Mo担载量为6%的Mo/MCM-22催化剂性能最佳。此外，还研究了添加钴对Mo/MCM-22催化反应性能和催化剂积碳性质的影响。（2）烷烃选择氧化催化剂 甲基丙烯酸（MAA）是重要的有机化工原料，当前主要用烯烃为原料生产。然而，饱和烃较烯烃来源广泛，更经济易得，故近年来由异丁烷氧化制MAA已成研究与开发的新方向。采用一般热表面催化法由异丁烷选择氧化制取MAA主要存在的问题是MAA选择性低，浓度反应产物（COx）高达40%。激光促进表面反应法是很有应 用前景的光催化合成新技术。最近，陶跃武等分别采用在铋钼复合氧化物、钒钼复合氧化物表面上激光促进异丁烷选择氧化制MAA，取得选择性达到90%和无COx产生的良好结果。 （3）加氢处理催化剂

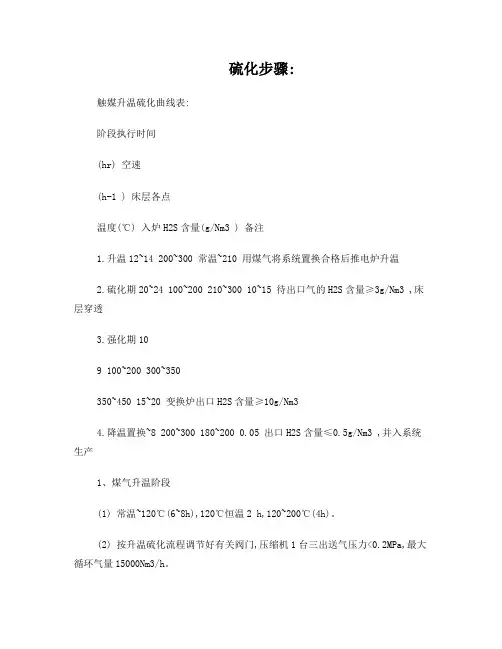

硫化步骤： 触媒升温硫化曲线表： 阶段执行时间 (hr) 空速 (h-1 ) 床层各点 温度(℃) 入炉H2S含量(g/Nm3 ) 备注 1.升温12～14 200～300 常温～210 用煤气将系统置换合格后推电炉升温 2.硫化期20～24 100～200 210～300 10～15 待出口气的H2S含量≥3g/Nm3 ,床层穿透 3.强化期10 9 100～200 300～350 350～450 15～20 变换炉出口H2S含量≥10g/Nm3 4.降温置换～8 200～300 180～200 0.05 出口H2S含量≤0.5g/Nm3 ,并入系统生产 1、煤气升温阶段 (1) 常温～120℃（6～8h），120℃恒温2 h，120～200℃（4h）。 (2) 按升温硫化流程调节好有关阀门，压缩机1台三出送气压力＜0.2MPa，最大循环气量15000Nm3/h。 (3) 待电加热器、变换炉各处煤气置换O2＜0.5%，电加热器通气正常后，启3组电炉丝开始煤气升温。 (4) 打开循环气体出口阀，关低变炉出口DN150放空阀，将循环气体导入压机一入煤气总管，开始循环升温。 (5) 电加热器升温时，采取必要措施严格按升温曲线进行。升温期间视各段温升情况及时增减电炉丝组数，调节各段进气阀开度、气量或煤气换热器进出口煤气副线阀等。当两变换炉床层温差较大时，可用进两炉的升温煤气阀调节不同入炉点的气量。 (6) 升温期间，严格控制煤气中O2＜0.5%，防止电加热器起火**，严格控制煤气系统压力不得超过0.3MPa。 (7) 恒温前应先降低热煤气温度。 (8) 在煤气升温结束前3h，两硫化罐应按要求灌装好CS2，并连接好N2瓶，升压至0.45～0.5MPa、并排水后备用。 (9) 升温期间，要注意及时排放油分离器和活性炭滤油器导淋，严防油水带入系统。 (10) 循环升温时，不必开放空，待硫化开始后，可在系统出口处打开放空置换一部分气体，以补充氢气含量。 2、催化剂硫化阶段 (1) 12－16h，210－300℃，入炉煤气中H2S 10－15g/Nm3，300℃恒温8h。 (2) 升温至床层进口温度达210℃，硫化罐排水后，即可用N2将CS2压人系统，用硫化罐出口阀，控制CS2加入量，保证入炉H2S浓度为10－15 g/m3，开始硫化并稍开系统出口放空阀。 (3) 硫化时，密切注意硫化罐液位，当快加完时，应立即切断，倒换另一台继续加入CS2，退出的一台要立即灌装CS2并加压、排水后备用，两CS2罐交替使用，专人负责。 (4) 密切注意床层温度，用电加热器组数、煤气量、煤气换热器进出口煤气副线阀、CS2加入量或进两炉的升温煤气阀等调节，维持床层温度在210－300℃。
浅谈石油加氢精制催化剂用高纯三氧化钼 的制备原理及生产工艺 马孝飞技术中心 摘要：对催化剂用高纯三氧化钼的制备原理以及生产工艺做了简单的分析，提出了生产过程中需要解决和避免的问题。 关键词：热解、晶型、温度、通风、溶解 Abstract ：Of high purity molybdenum trioxide catalyst preparation principle and the production process to do a simple analysis, the production process need to address and avoid problems. Key words ：pyrolysis, crystal, temperature, exhaust ,dissolved, 一、前言 金属钼是一种不可再生的矿产资源，我国钼资源储量居世界第二。钼具有优异的性能，可应用于化工、钢铁、生物、电子、医药和农业等领域。随着工业化水平的发展，钼的应用领域不断扩大。其中钼系催化剂已在石油、医药等工业领域广泛应用。 钼系列催化剂的特点是：具有不易中毒，使用寿命长；在催化反应过程中具有很高的活性、好的选择性和机械强度；不仅可处理一般原油，而且对品质低劣的重质油也很有效。因此，石油化工生产离不开催化剂，催化剂是炼油和石油化工技术的核心，在催化剂领域含钼催化剂占据着十分重要的地位，特别是石油加氢精制、加氢脱硫催化剂，需要在特定浸渍体系、浸渍条件下中具有高溶性的高纯三氧化钼（MoO3），其在催化剂中所占比例可达20%以上，因此三氧化钼
（MoO3）其及其化合物是石油化工和化学工业中一类非常重要且用量较大的的原料，发挥着愈来愈重要的作用。 二、生产原理 高纯三氧化钼可以分为两种，一种为催化剂用高纯三氧化钼，颜色为蓝灰色，另外一种为深加工用高纯三氧化钼，颜色为淡黄色。制备方法主要体现在热分解温度的不同。 高纯三氧化钼可以利用热分解钼酸铵来制取，钼酸铵在空气中加热焙解，使钼酸铵失去结晶水和氨转变为三氧化钼。 反应式为：MS A 加热MoO3 + NH3↑+ H2O↑ 由于钼酸铵转变为三氧化钼是热解过程，在不同的温度段存在着不同的相变过程。
钼基催化剂技术发展现状 摘要：钼基催化剂广泛用于原油加氢、加氢脱硫，氨氧化丙烷为丙烯腈，气相催化氧化丙烯醛为丙烯酸，1-丁烯氧化脱氢生产1，3-丁二烯，从合成气生产乙醇或混合醇，甲烷干式重整，催化热解含碳气体生产碳纤维或纳米碳管，煤液化或气化和含氮氧化物废气净化等。 1 钼基催化剂 钼是一种ⅥB族金属元素，是过渡金属。其原子构造各层轨道的电子分布为：元素钼的N、O两个电子层不完全，该元素给出电子和接受电子均十分容易，从而使得钼的化合价在稳定条件下能够发生变化，钼可以是二价、三价、四价、五价和六价。钼化合价的多变性，使钼拥有优异的催化性能。 众所周知，化学反应千千万万，其中80%需要借助于各类催化剂才能顺利进行。 钼基催化剂多种多样，应用十分宽广，在催化剂中地位凸显，特别是在石化工业和化学工业中尤其重要。 钼基催化剂广泛用于石油加氢精制、加氢脱硫、加氢脱氮。丙烷、异丁烷氨氧化生产丙烯腈和甲基丙烯腈或制取丙烯酸和丁烯酸。氧化丁烷为马来酐（CHCO2）2O。1-丁烯氧化脱氢生产1，3-丁二烯。用合成气生产乙醇或C1～C4混合醇。催化热解含碳气源生产碳纤维或单壁纳米碳管。合成气重整制氢和生产燃料电池。褐煤液化，含NOX废气净化和气相氧化丙烯醛生产丙烯酸等。 钼基催化剂的应用与再生和从废催化剂回收有价金属是典型的循环经济。催化剂应用又是低碳产业，是绿色技术。据统计，2000～2009年，钼催化剂年消费钼约1.7万～1.8万t，约占钼总消费量的7%，2009年全球从废催化剂中回收钼约1.6万t。 随着全球经济的复苏和增长，石油消费会不断增长，预计在可以预见的未来，钼催化剂年增长至少要达8%以上。 2 钼基催化剂技术发展现状 2.1 加氢、加氢脱硫催化剂 加氢、加氢脱硫、加氢脱氮催化剂广泛用于石油精制和加氢脱硫等。传统的加氢脱硫催化剂有NiMo/r-Al2O3和CoMo/r-Al2O3催化剂等。 近年来，许多国家为了控制环境污染和改善生态环境纷纷制定新的法规，要求使用含S低的原油蒸馏产品，如直馏低硫柴油等。 2005年美国法规规定必须使用含S<50 mg/kg的直馏柴油。欧盟等国家也做了类似规定。还有一些国家明确规定要使用含S为 5～10 mg/kg的直馏燃油。为
书山有路勤为径，学海无涯苦作舟 钼催化剂 1、磷钼酸磷钼酸是丙烯氨氧化制备丙烯睛的催化剂，它在合成纤维加工 中起着重要作用，它还是丝和皮革加重剂、有机颜料的原料、分析试剂。磷 钼酸分子式为H3PO4·12MoO3·30H2O，可溶于水、乙醇、乙醚。密度 2.53g/cm3，熔点78℃。为黄色到桔黄色结晶。主要原料：三氧化钼和磷酸。 反应式为：12MoO3＋H3PO4＋xH2O 煮沸H3PO4·12MoO3·xH2O→生产过程：按MoO3：水＝1：10 的固液比搅拌均匀，加入浓度85%磷酸，加入量按MoO3：H3PO4＝12：lmol 数计算。通入蒸汽使溶液煮沸3h，加温时应控制蒸 汽压力，使溶液平稳沸腾，不要暴沸。还要不断补充清水，保持最初的液面高 度。反应前，溶液呈MoO3 的乳白色，反应初变金黄色，后期变为绿色，反应 后期pH 为1.0。液固分离，弃去滤渣（可回收用）。滤液中先滴加30％双氧 水，溶液颜色由绿转黄。蒸发浓缩溶液（温度106℃），将溶液冷却、结晶获产 品流程见图1。图1 磷钼酸生产流程2、钴-钼催化剂在用天然气、油田气、 炼油气、焦炉气或轻油为原料，生产合成氨时，要求气、油中硫含量＜ 0.3ppm。在脱硫时，无机硫可用脱硫剂全部除净，而有机硫的脱除就很困难。 为此，要用以钼为主催化剂将有机硫加氢变成无机硫（H2S）后脱除。反应式 为： CS2+4H2→CH4+2H2SCOS+4H2→CH4+H2S+H2OC2H5SH+H2→C2H6+H2S加氢脱硫催化剂以钼为主，钴、镍、铁、钒为助催化剂，氧化铝作载体。应用最 早为钴-钼。现亦有用铁-钼或镍-钼。其成份变化，结构复杂，据Richardson 研 究后认为，催化剂活性物是被活性Cox 活化了的MoS2，以Cox/Mo=0.18 为 佳。催化剂组分的化合形态不管以何形式存在，在加氢脱硫前，都必须进行充 分预硫化处理。[next] 加氢脱硫的钴-钼或镍-钼催化剂生产工艺有三种：
