气体灭火系统原理
令狐采学

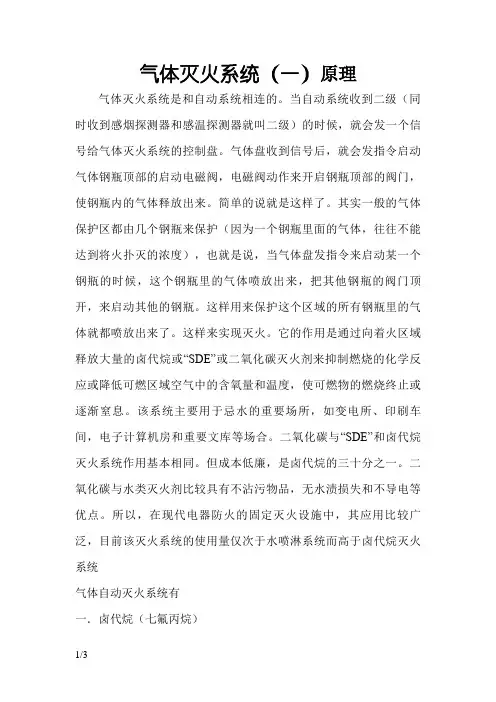

气体灭火系统是和自动报警系统相连的。当自动报警系统收到二级报警（同时收到感烟探测器和感温探测器就叫二级报警）的时候，就会发一个信号给气体灭火系统的控制盘。气体盘收到信号后，就会发指令启动气体钢瓶顶部的启动电磁阀，电磁阀动作来开启钢瓶顶部的阀门，使钢瓶内的气体释放出来。简单的说就是这样了。其实一般的气体保护区都由几个钢瓶来保护（因为一个钢瓶里面的气体，往往不能达到将火扑灭的浓度），也就是说，当气体盘发指令来启动某一个钢瓶的时候，这个钢瓶里的气体喷放出来，把其他钢瓶的阀门顶开，来启动其他的钢瓶。这样用来保护这个区域的所有钢瓶里的气体就都喷放出来了。这样来实现灭火。它的作用是通过向着火区域释放大量的卤代烷或“SDE”或二氧化碳灭火剂来抑制燃烧的化学反应或降低可燃区域空气中的含氧量和温度，使可燃物的燃烧终止或逐渐窒息。该系统主要用于忌水的重要场所，如变电所、印刷车间，电子计算机房和重要文库等场合。二氧化碳与“SDE”和卤代烷灭火系统作用基本相同。但成本低廉，是卤代烷的三十分之一。二氧化碳与水类灭火剂比较具有不沾污物品，无水渍损失和不导电等优点。所以，在现代电器防火的固定灭火设施中，其应用比较广泛，目前该灭火系统的使用
量仅次于水喷淋系统而高于卤代烷灭火系统
气体自动灭火系统有
一．卤代烷（七氟丙烷）
二．二氧化碳：成本低廉，是卤代烷的三十分之一。二氧化碳与水类灭火剂比较具有不沾污物品，无水渍损失和不导电等优点。所以，在现代电器防火的固定灭火设施中，其应用比较广泛，目前该灭火系统的使用量仅次于水喷淋系统而高于卤代烷灭火系统
三．IG-541：IG541是一种混合气体氮气、氩气和二氧化碳（灭火特点：
1) 保护环境。IG-541灭火系统采用的IG-541混合气体灭火剂是由大气层中的氮气（N2）、氩气（Ar）和二氧化碳（CO2）三种气体以52%、40%、8%的比例混合而成，故它的释放只是将这些天然的气体放回大气层，对臭氧耗损潜能值（ODP）为零、温室效应潜能值（GWP）为零，且此灭火剂在灭火时不会发生化学反应，不污染环境、无毒、无腐蚀、电绝缘性能好。
2) 保护生命安全。IG-541混合气体是一种无色透明的气体，喷放时不会形成浓雾而影响视野，利于逃生，且防护区内的工作人员仍能正常地呼吸，便于火灾发生后能及时扑救，减少损失。
3) 保护财产安全。IG-541混合气体以压缩气体的形式储存，喷放时温度变化很小，不会对保护设备构成伤害。
●灭火机理
通过降低防护区内的氧气浓度（由空气正常含氧量的21%降至12.5%），使其不能维持燃烧而达到灭火的目的。应用方式为全淹没灭火。）
灭火系统简介 ●灭火特点 1)保护环境。IG-541灭火系统采用的IG-541混合气体灭火剂是由 大气层中的氮气（N 2）、氩气（Ar）和二氧化碳（CO 2 ）三种气体 以52%、40%、8%的比例混合而成，故它的释放只是将这些天然的气体放回大气层，对臭氧耗损潜能值（ODP）为零、温室效应潜能值（GWP）为零，且此灭火剂在灭火时不会发生化学反应，不污染环境、无毒、无腐蚀、电绝缘性能好。 2)保护生命安全。IG-541混合气体是一种无色透明的气体，喷放时 不会形成浓雾而影响视野，利于逃生，且防护区内的工作人员仍能正常地呼吸，便于火灾发生后能及时扑救，减少损失。 3)保护财产安全。IG-541混合气体以压缩气体的形式储存，喷放时 温度变化很小，不会对保护设备构成伤害。 ●灭火机理 通过降低防护区内的氧气浓度（由空气正常含氧量的21%降至 12.5%），使其不能维持燃烧而达到灭火的目的。 ●适用范围 A类——固体表面火灾；B类——易燃液体火灾，包括一定量的庚烷火灾；C类——电气设备火灾，如计算机房、控制室、变压器、油浸开关、电路断路器、泵和电动机等。 IG-541混合气体灭火系统可广泛应用于电子计算机房、广播通讯机房和电子设备密集等灭火场所，同时也可用于油类仓库以及图书
馆、文物档案库等场所。 ●产品特点 本公司精心研制开发的ZI系列IG-541混合气体自动灭火系统设计合理、先进，关键部位采用新材料，产品性能可靠，其主要指标达到国内领先水平。产品通过了国家固定灭火系统和耐火构件质量监督检验测试中心的检测，各项指标均符合经国家固定灭火系统技术委员会审查的QHSB06-2000《IG-541混合气体灭火系统》的标准要求。 ●产品型式 本公司投放市场的IG-541混合气体自动灭火系统有单元独立系统和组合分配系统两种型式。 单元独立系统主要部件及管网示意图见图1。 组合分配系统主要部件及管网示意图见图2。
第一章消防系统工作原理及控制方式 气体灭火系统主要有自动、手动、机械应急手动和紧急启动/停止四种控制方式，但 其工作原理却因其灭火剂种类、灭火方式、结构特点、加压方式和控制方式的不同而各不相 同，下面列举部分气体灭火系统分别进行介绍。 一、系统工作原理 （一）高压二氧化碳灭火系统、内储压式七氟丙烷灭火系统与惰性气体灭火系统 当防护区发生火灾，产生烟雾、高温和光辐射使烟感、温感、感光等探测器探测到 火灾信号，探测器将火灾信号转变为电信号传送到报警灭火控制器，控制器自动发出声光报警并经逻辑判断后，启动联动装置，经过一段时间延时，发出系统启动信号，启动驱动气 体瓶组上的容器阀释放驱动气体，打开通向发生火灾的防护区的选择阀，同时打开灭火剂瓶组的容器阀，各瓶组的灭火剂经连接管汇集到集流管，通过选择阀到达安装在防护区内的喷 头进行喷放灭火，同时安装在管道上的信号反馈装置动作，将信号传送到控制器，由控制器启动防护区外的释放警示灯和警铃。 另外，通过压力开关监测系统是否正常工作，若启动指令发出，而压力开关的信号 未反馈，则说明系统存在故障，值班人员应在听到事故报警后尽快到储瓶间，手动开启储存容器上的容器阀，实施人工启动灭火。 （二）外储压式七氟丙烷灭火系统 控制器发出系统启动信号，启动驱动气体瓶组上的容器阀释放驱动气体，打开通向发 生火灾的防护区的选择阀，同时加压单元气体瓶组的容器阀，加压气体经减压进入灭火剂瓶
组，加压后的灭火剂经连接管汇集到集流管，通过选择阀到达安装在防护区内的喷头进行喷 放灭火。 、系统控制方式 气体灭火系统具体控制过程见图3-6-4控制流程图所示。 图3-S-4控制痂程图 （一）自动控制方式 本灭火控制器配有感烟火灾探测器和定温式感温火灾探测器。控制器上有控制方式 选择锁，当将其置于“自动”位置时，灭火控制器处于自动控制状态。当只有一种探测器发 出火灾信号时，控制器即发出火警声光信号，通知有异常情况发生，而不启动灭火装置释放 共享知识分享快乐灭火剂。如确需启动灭火装置灭火时，可按下“紧急启动按钮” ，即可启动灭火装置释放灭火剂，实施灭火。当两种探测器同时发出火灾信号时，控制器发出火灾声、光信号，通知
1 前言 ●感谢贵单位选用了本公司生产的七氟丙烷自动灭火系统！ 该系统到交付使用已经历了下列程序： 1、参照美国消防标准NFPA2001《洁净气体灭火剂灭火系统》设计规 范和广东省工程建设地方标准DB×××××—××《七氟丙烷 (HFC-227ea)洁净气体灭火系统设计规范》要求进行工程设计。 2、根据经国家固定灭火系统标准审查委员会审查的Q/HSB07-2001《七 氟丙烷自动灭火系统》和ISO/CD14520-15（1997年第3版）《气体 灭火系统—物理性能和系统设计》国际标准的指标和要求组织生产 和检验。 3、与火灾自动报警系统和灭火控制系统组成完整的自动灭火系统。 4、具备气体灭火系统施工资质单位按设计要求进行施工。 5、灭火系统安装工程检验测试合格。 6、系统安装工程竣工验收合格。 ●以上每一程序均有书面资料，使用单位应妥善保存，管理人员应熟 悉这些资料，并认真阅读说明书。 ●一个好的产品需要有一个好的用户，有一个好的维护和保养。贵单 位在维护保养中有困难，本公司将为您提供满意的服务。 2灭火系统简介
●灭火特点 1)保护环境。七氟丙烷是无色、无味的气体，其臭氧耗损潜能值 （ODP）为零，在ISO认可的洁净气体灭火剂中，其洁净性最好，具有清洁、低毒、电绝缘性能好、灭火效率高的特点。 2)保护生命安全。七氟丙烷的未观察到不良反应浓度NOAEL值为9%， 而一般七氟丙烷的灭火设计浓度为10%以下，对人体基本无害。 ●灭火机理 通过惰化火焰中的活性自由基,实现断链灭火。 ●适用范围 A类——固体表面火灾；B类——易燃液体火灾，包括一定量的庚烷火灾；C类——电气设备火灾，主要用于电子计算机房、电信通讯设备、过程控制中心、贵重的工业设备、图书馆、博物馆及艺术馆、机器人、洁净室、消声室、应急电力设施、易燃液体储存区、也可用于生产作业火灾危险场所，如喷漆生产线，电器老化间、轧制机、印刷机、油开关、油浸变压器、浸渍槽、熔化槽、大型发电机、烘干设备、水泥生产流程中的煤粉仓、以及船舶机舱、货舱等。 ●产品特点 本公司精心研制开发的ZH系列七氟丙烷自动灭火系统设计合理、先进，关键部位采用新材料，产品性能可靠，其主要指标达到国内领先水平。各项指标均符合经国家固定灭火系统技术委员会审查的Q/HSB07-2001《七氟丙烷(HFC—227ea)洁净气体灭火系统》的标准要求。
