请在电缆夹层、配电间、电子间、集控室等区域工作、消缺的人员学习：气体灭火系统
1、气体灭火系统设置区域
停止按钮和放气指示灯。
#1、2机组
#3、4机组
以上是气体灭火系统所控制的区域，在各自区域内都敷设有感温电缆、感烟探头或感温探头、感烟探头。
感烟探头:
工作原理：智能光电感烟探测器工作原理是测量漫射光。探测器内部设计成迷宫式并形成“光槽”。这样一方面防止了外来光的进入，另一方面使发光二极管发出的测量脉冲光束不能到达光敏元件。当有烟雾颗粒进入测量室后，烟雾颗粒散射和反射测量光束，使部分光束冲击光接收器，从而产生一个正比于烟雾浓度的电压信号。这个信号由连接在后面的电子线路进行鉴定，以确定烟雾浓度的变化，进而预报火灾发生。
感温探头：
工作原理：通过外接热敏电阻感受外界环境温度，有定温报警和差温报警两种。定温报警设置环境温度达到某一预定值时报警；差温报警器监测温度在单位时间内的变化率，当环境温度变化达到某一预定值时如：4℃／ min、8℃／min时即发出火警信号。
感温电缆：
ISL-4C-LD同轴缆式模拟量线型感温探测器是一种新型的报警温度可以设定、可重复使用且可多级报警的线型缆式探测器产品.
技术参数:
环境温度: -10oC～50 oC
报警温度设置范围：70 oC～130 oC
可恢复温度：120 oC以下

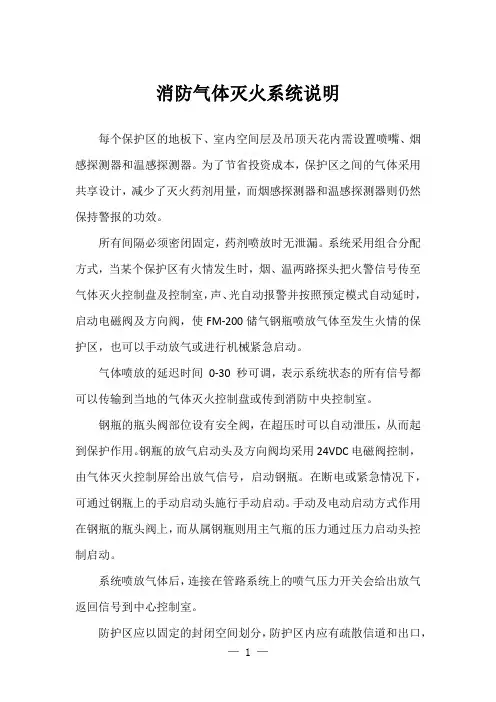

气体灭火联动运行方式:
气体灭火系统设有自动控制、手动控制和应急启动三种启动方式。
应急启动控制盒设在防护区门口便于操作的地方。

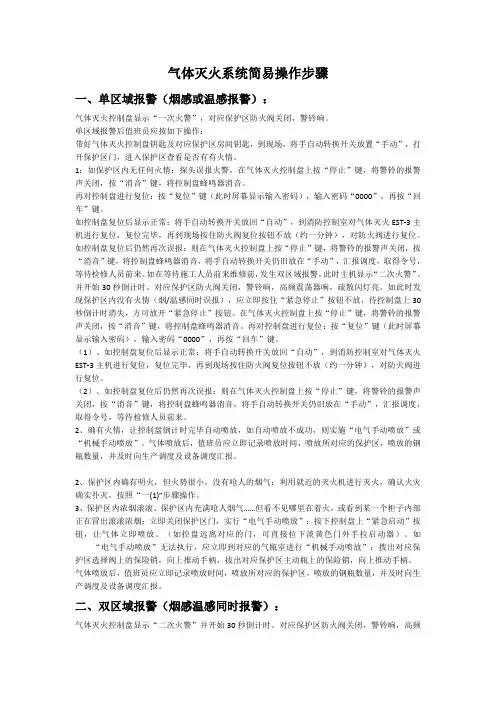

自动启动：
消防自动报警系统联动启动，即在气体灭火控制盘设置于自动状态时，通过安装在气体灭火保护区内的感烟探测器、感温探测器感应到火灾信号后，传到消防控制室的火灾报警控制器，经火灾报警控制器发出的一系列命令来实施灭火的。
当发生火灾时，感烟探测器或感温探测器任意一种报警，报警信号传送到消防控制室的报警控制器，报警控制器发出一级动作信号，联动对应区域内的控制模块，控制模块将信号传送给气体控制盘，气体控制盘会输出如下联动控制信号：① 鸣响保护区范围内的声光报警器，通知人员撤离；② 气体控制盘输出干节点一级报警反馈信号，由报警系统的输入模块将反馈信号送至消防控制室报警控制器。此时消防值班人员应立即去现场处理与确认火警。
当感烟探测器和感温探测器全部报警后，报警信号传送到消防控制室的报警控制器，报警控制器发出二级动作信号，联动其对应区域的控制模块，控制模块再次将信号传送给气体控制盘，气体控制盘输出如下联动控制信号：①气体控制盘进入30秒倒记时，经过30秒内的延时后，保护区域内的气体灭火剂喷放，同时点亮对应门口的放气勿入指示灯，警告所有人员此时不能进入保护区域；②在气体灭火剂释放的同时，气体控制盘输出干节点二级报警反馈信号，由输入模块将反馈信号送至消防控制室报警控制器。
在报警控制器将联动信号传送给气体控制盘的同时，还将联动关闭气体保护区内的排烟防火阀、轴流风机和百叶窗等设备，将保护区形成一个密闭空间，有利于更好的灭火。
自动报警系统报警时，灭火系统在接收到两个独立的火灾信号后才能启动，根据人员疏散要求，延迟30秒后启动。
手动启动：
延时启动：无论有无火警信号，按下启动按钮，即可进入延时工作状态，延时30s后执行灭火功能。在延时时间段内按下停止按钮，可取消启动事件。如果执行了灭火功能，10秒后切断启动电压，放气灯熄灭,声光报警器继续鸣响,直到复位。
紧急启动：无论有无火警信号，只要击碎控制器上的“紧急启动”有机玻璃，立即执行灭火功能。该按钮无延时功能，直接放气。
说明：如果系统处于自动启动状态，无须人工操作，只要接到两路由火灾报警系统输入的火警信号（烟感、温感），就会进入灭火工作状态，延时30s 后执行灭火功能。在延时时间段内按下停止按钮，可取消启动事件。如果执行了灭火功能，10秒后切断启动电压，放气灯熄灭,声光报警器继续鸣响,直到复位。
如果系统处于手动启动状态，如果人工按下启动按钮，延时30s后执行灭火功能。在延时时间段内按下停止按钮，可取消启动事件。如果打破就地盘上的紧急启动按钮玻璃片，会立即执行灭火功能。
目前我公司气体灭火区域全部设为手动状态，但在此区域进行工作时，特别是动火时，一定要与消防队申请，防止气体灭火系统误动，造成人员伤亡，因气体灭火系统采用的是区域窒息灭火原理。
