《微型计算机控制技术》学科复习总结★第一部分选择题 ?使用说明：本部分对应考试题型的选择题部分，注意看选项答案，莫只记选项！ ★★1. RS-232-C串行总线电气特性规定逻辑“1”的电平是（C）（1分） A. 0.3V以下 B. 0.7V以上 C. -3V以下 D. +3V以上2．下面关于微型计算机控制技术的叙述，正确的是( D )。 A．微型计算机控制技术只能用于单片机系统 B．任何控制系统都可以运用微型计算机控制技术 C．微型计算机控制技术不能用于自动化仪表 D．微型计算机控制技术可用于计算机控制系统及自动化仪表3. 计算机监督系统(SCC)中，SCC计算机的作用是( B )。 A．接收测量值和管理命令并提供给DDC计算机 B．按照一定的数学模型计算给定值并提供给DDC计算机 C．当DDC计算机出现故障时，SCC计算机也无法工作 D．SCC计算机与控制无关 4．关于现场总线控制系统，下面的说法中，不正确的是( C )。 A．省去了DCS中的控制站和现场仪表环节 B．采用纯数字化信息传输 C．只有同一家的FCS产品才能组成系统 D．FCS强调“互联”和“互操作性” 5. 闭环控制系统是指（B） A.系统中各生产环节首尾相连形成一个环 B.输出量经反馈环节回到输入端，对控制产生影响 C.系统的输出量供显示和打印 D.控制量只与控制算法和给定值相关 6. 多路开关的作用是（A） A.完成模拟量的切换 B. 完成数字量的切换 C.完成模拟量与数字量的切换 D. 完成模拟量或数字量的切换 7. 采样-保持电路的逻辑端接+5V，输入端从2.3V变至2.6V，输出端为（A）
2014年上学期《计算机控制技术》复习大作业及参考答案========================================================== 一、选择题（共20题） 1.由于计算机只能接收数字量，所以在模拟量输入时需经（ A ）转换。 A．A/D转换器B．双向可控硅 C．D/A转换器D．光电隔离器 2.若系统欲将一个D/A转换器输出的模拟量参数分配至几个执行机构，需要接入（ D ）器件完成控制量的切换工作。 A．锁存器锁存B．多路开关 C．A/D转换器转换D．反多路开关 3.某控制系统中，希望快速采样，保持器的保持电容CH应取值（ A ）。 A．比较小B．比较大C．取零值D．取负值 4. 在LED显示系统中，若采用共阳极显示器，则将段选模型送至（ B ）。 A．阳极B．阴极 C．阴极或阳极D．先送阴极再送阳极 5. 电机控制意味着对其转向和转速的控制，微型机控制系统的作法是通过（B ）实现的。 A．改变定子的通电方向和通电占空比 B．改变转子的通电方向和通电占空比 C．改变定子的通电电压幅值 D．改变转子的通电电压幅值 6.计算机监督系统（SCC）中，SCC计算机的作用是（B） A．接收测量值和管理命令并提供给DDC计算机 B．按照一定的数学模型计算给定植并提供给DDC计算机 C．当DDC计算机出现故障时，SCC计算机也无法工作 D．SCC计算机与控制无关 7. 键盘锁定技术可以通过（C）实现。 A．设置标志位 B．控制键值锁存器的选通信号 C．A和B都行 D．定时读键值 8. RS-232-C串行总线电气特性规定逻辑“1”的电平是（C）。 A．0．3 伏以下B．0．7伏以上 C．-3伏以下D．+3伏以上 9. 在工业过程控制系统中采集的数据常搀杂有干扰信号，（D）提高信/躁比。 A．只能通过模拟滤波电路 B.只能通过数字滤波程序 C.可以通过数字滤波程序/模拟滤波电路 D.可以通过数字滤波程序和模拟滤波电路 10．步进电机常被用于准确定位系统，在下列说法中错误的是（B ）。 A．步进电机可以直接接受数字量 B．步进电机可以直接接受模拟量 C．步进电机可实现转角和直线定位 D．步进电机可实现顺时针、逆时针转动
微型计算机控制技术学习心得 转眼间，一个学期又过去了。微机原理与控制技术课程已经结束了。通过从大三下学期的微机原理与接口技术到这学期的微机原理与控制技术的学习，回想起来受益匪浅，主要是加深了对计算机的一些硬件情况和运行原理的理解和汇编语言的编写，期间也听老师讲过，微机原理这门课程是比较偏硬件一点的。正是因为这一点我还是对它比较喜欢的，因为它和我的专业方向“机电工程”有很大的联系，在机电工程领域很多场合要应用到微机，而且是微机原理是考研复试面试时必考问的专业课，因为我要考研，本着一定要考上的心态，因此对该课程的学习还是有浓厚的兴趣和动力的。下面谈谈这期学习该课程的心得与体会：总体介绍下这门课程的轮廓吧（也就是教学大纲）： 一、课程性质与设置目的 （一）课程性质 微型计算机控制技术是高等院校计算机应用专业本科教学中的一门选修专业课，是从微型计算机原理到微型计算机控制，从理论到实际的必经桥梁，是着重解决和处理工程实际问题的一门课程。在该课程的教学过程中，将课堂教学与实验教学有机结合，注意培养同学分析问题、解决问题的方法和能力。 该课程主要介绍微型计算机应用在工业控制中的各种技术，重点讲述微型机用于实时控制中的软件、硬件设计方法，以及它们之间的结合问题。课程注重理论联系实际，从工程实际出发，在设计方法，即实验技术、操作运行、系统调试等方面对学生进行训练，为学生的毕业设计及将来的实际工作奠定基础。（二）教学目的 通过本课程的学习，可使我们对微型机在工业过程控制和智能化仪器方面的应用有个比较全面的了解，为以后的工作和毕业设计打下基础。 二、下面我对该门课程的教学内容做了一个详细的总结 1.第1章微型计算机控制系统概述 2.教学要点 1.微型计算机控制系统的组成 2.微型计算机控制系统的分类 3.微型计算机控制系统的发展 3.教学内容 通过对本章的学习，应当对微型计算机控制系统有一个完整的概念，具体掌握以下几方面的内容。 4. 1.了解微型计算机控制系统的组成。 2.学习并掌握微型计算机控制系统的分类 及各系统之间的区别。
中南大学现代远程教育课程考试复习题及参考答案 电气控制技术 一、填空题： 1.低压电器基本结构是、和灭弧装置。 2.在交流接触器的铁心上一定要安装，目的是。 3.直流电动机的调速方法有：1）改变调速、2）改变调速、3）调速等三种。 4.用Y-△降压起动时,起动电流为直接用△接法起动时的 ,所以对降低很有 效。但启动转矩也只有直接用△接法启动时，因此只适用于启动。 5.反接制动时，当电机接近于时，应及时防止。 6.伺服电动机为了防止“反转”现象的发生，采用的方法。 7.低压电器的基本结构是、、。 8.熔断器又叫保险丝，用于电路的保护，使用时应接在电路中。 9.机床电气控制是对控制对象进行控制。 10.电磁制动是使电动机产生一个与旋转方向的方法实现的；按其产生的制动转矩方法 的不同可分为：能耗制动、再生制动、反接制动。 11.摇臂钻床的主运动是主轴带着钻头的旋转运动；进给运动是主轴的垂直运动；辅助运动主要有三 种：。 12.电动机的降压起动控制电路主要有：、、自耦变压器及延边 三角形降压起动。 13.在电气控制原理电路图中常用到几种“锁”字电路，如自锁、以及顺序联锁等。 14.直流电机的调速方法有、、。 15.笼型异步电机的降压起动方法有：、、。 16.行程开关也称开关，可将信号转化为电信号，通过控制其它电器来控 制运动部分的行程大小、运动方向或进行限位保护。 17.接触器可用于频繁通断电路，又具有保护作用。 18.伺服电机又称电机，在自动控制系统中作为元件。它将输入的电压信 号变换成转矩和速度输出，以驱动控制对象。 19.速度继电器是用来反映变化的自动电器。动作转速一般不低于300r/min，复位转 速约在。 20.刀开关安装时，手柄要向装，不得装或装，否则手柄可能因动下落而引 起，造成人身和设备安全事故。接线时，电源线接在端，端接用电器，这样拉闸后刀片与电源隔离，用电器件不带电，保证安全。 二、判断题： 1.直流电动机的起动方法有直接起动、电枢回路串电阻起动降压起动。（） 2.中间继电器主要用途是：信号传递和放大，实现多路同时控制，起到中间转换作用。（） 3.热继电器和过电流继电器在起过载保护作用时可相互替代。（） 4.选用空气式时间继电器要考虑环境温度的影响。（） 5.一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用。（） 6.三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路 保护。（） 7.刀开关安装时，手柄要向上装。接线时，电源线接在上端，下端接用电器。（） 8.按钮用来短时间接通或断开小电流，常用于控制电路，绿色表示起动，红色表示停止。（） 9.交流接触器通电后如果铁心吸合受阻，将导致线圈烧毁。（） 10.交流接触器铁心端嵌有短路铜环的目的是保证动、静铁心吸合严密，不发生震动和噪声。（）
１、什么就是计算机控制系统？它由哪几部分组成？ 计算机控制系统就就是利用计算机来实现生产过程自动控制得系统。它就是工业控制机构生产过程得大部分组成，工业控制机就是指生产过程控制得特点与要求而设计得计算机,它包括硬件与软件部分,生产过程包括被控对象,测量变送，执行机构,电气开关等。 2、计算机控制系统得典型形式有哪些？各有什么优缺点？ 计算机控制系统得典型形式：(1)操作指导控制系统。优点:结构简单，控制灵活与安全,缺点就是由人工操作,速度受到限制，不能控制多个对象.(2)直接数字控制系统(ＤＤC),实时性好,可靠性高与适应性强.（３）监督控制系统（SSC），就是生产过程始终处于最优工况。 (4)分型控制系统（DCS)，分散控制，集中操作，分级管理.（５)现场总线控制系统（FＣＳ)，降低成本,提高可靠性，可实现真正得开放式互连系统结构 3、实时，在线方式与离线方式得含义就是什么？ 实时就是指信号得输入,计算与输出都要在一定得时间范围内完成,即计算机对输入信息以足够快得速度进行控制，超出这个时间就失去控制时机，控制也就失去意义.在线方式：在计算机控制系统中，生产过程与计算机直接连接,并受计算机控制得方式。离线方式:生产过程不与计算机相连且不受计算机控制，而就是靠人进行联系并作相应操作得方式. ４、工业控制机有哪几部分组成？ 工业控制机包括硬件与软件两部分。硬件包括：主机(CPU、RＡM、ROＭ）板,人-—机接口，外部总线与内部总线，系统支持板，磁盘系统通信接口，输入、输出通道.软件包括系统软件、支持软件与应用软件。 5、什么就是总线，内部总线与外部总线？ 总线就是一组信号线得集合，它定义了各引线得信号、电机、机械特性,使计算机内部各组成部分之间以及不同得计算机之间建立信号联系,进行信息传送与通信。内部总线：就就是计算机内部功能模板之间进行通信得总线,它就是构成完整得计算机系统得内部信息枢纽，但按功能仍要分为数据总线DＢ，地址总线ＡB,控制总线ＣB，电源总线ＰB。外部总线就是计算机与计算机之间或计算机与其她智能设备之间进行通信得连接。 6、什么就是接口,接口技术与过程通道？ 接口就是计算机与外部设备交换信息得桥梁，它包括输入接口与输出接口,接口技术就是研究计算机与外部设备之间如何交换信息得技术,过程通道就是在计算机与生产过程之间设置得信息传送与转换得连接通道，它包括ＡI、AＯ、ＤＩ、DO。 7、采用７4LS244与74LＳ２73与PＣ总线工业控制机接口，设计8路数字量（开关量)输入接口与8路数字量(开关量）输出接口,请画出接口电路原理图,并分别编写数字量输入与数字量输出程序。 8、用8位A/D转换器ＡDＣ080９通过８255A与PC总线工业控制机接口,实现８路模拟量采集。请画出接口原理图，并设计出8路模拟量得数据采集程序 9、有源I／V变换:设输入为4~2０mA得电流，对应输出为1~5Ｖ，输入电阻Ｒi=２50Ω，试确定I/V变换电路及电路参数，画出电路原理图. 10、什么就是采样过程、量化、孔径时间？ 采样时指按一定得时间间隔T，把时间上连续与幅值上也连续得模拟信号转变成在时间刻０、Ｔ、2T···ＫＴ得一连串脉冲输出信号得过程，所谓量化就就是采用一组数码(二进制码)来逼近离散模拟信号得幅值，将其转换为数字信号,将采样信号转换为数字信号得过程称为量化过程,孔径时间，在模拟量输入通道中，Ａ／D转换器将模拟信号转换为数字量总需要一定得时间，完成一次A/D转换所需得时间. 11、采样保持器得作用就是什么？就是否所有得模拟量输入通道中都需要采样保持器？为什么？
《微机控制技术》课程设计报告 课题：最少拍控制算法研究专业班级：自动化1401 姓名： 学号： 指导老师：朱琳琳 2017年5月21日
目录 1. 实验目的 (3) 2. 控制任务及要求 (3) 3. 控制算法理论分析 (3) 4. 硬件设计 (5) 5. 软件设计 (5) 无纹波 (5) 有纹波 (7) 6. 结果分析 (9) 7. 课程设计体会 (10)
1.实验目的 本次课程设计的目的是让同学们掌握微型计算机控制系统设计的一般步骤，掌握系统总体控制方案的设计方法、控制算法的设计、硬件设计的方法。学习并熟悉最少拍控制器的设计和算法；研究最少拍控制系统输出采样点间纹波的形成；熟悉最少拍无纹波控制系统控制器的设计和实现方法。复习单片机及其他控制器在实际生活中的应用，进一步加深对专业知识的认识和理解，使自己的设计水平、对所学知识的应用能力以及分析问题解决问题的能力得到全面提高。 2.控制任务及要求 1.设计并实现具有一个积分环节的二阶系统的最少拍有纹波控制和无纹波控制。 对象特性G （s ）＝ 采用零阶保持器H 0（s ），采样周期T ＝,试设计单位阶跃，单位速度输入时的有限拍调节器。 2.用Protel 、Altium Designer 等软件绘制原理图。 3.分别编写有纹波控制的算法程序和无纹波控制的算法程序。 4.绘制最少拍有纹波、无纹波控制时系统输出响应曲线，并分析。 3.控制算法理论分析 在离散控制系统中，通常把一个采样周期称作一拍。最少拍系统，也称为最小调整时间系统或最快响应系统。它是指系统对应于典型的输入具有最快的响应速度，被控量能经过最少采样周期达到设定值，且稳态误差为定值。显然，这样对系统的闭环脉冲传递函数)(z φ提出了较为苛刻的要求，即其极点应位于Z 平面的坐标原点处。 1最少拍控制算法 计算机控制系统的方框图为： 图7-1 最少拍计算机控制原理方框图 根据上述方框图可知，有限拍系统的闭环脉冲传递函数为： ) ()(1)()()()()(z HG z D z HG z D z R z C z +==φ (1) )(1)()(11)()()(1z z HG z D z R z E z e φφ-=+== (2) 由(1) 、(2)解得：
微型计算机控制技术课 后答案第二版潘新民 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
第一章1.微型计算机控制系统的硬件由哪几部分组成各部分作用 (1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。 (2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。 (3)外部设备：这是实现微机和外界进行信息交换的设备，简称外设，包括人机联系设备(操作台)、输入输出设备(磁盘驱动器、键盘、打印机、显示终端等)和外存贮器(磁盘)。其中作台应具备显示功能，即根据操作人员的要求，能立即显示所要求的内容；还应有按钮，完成系统的启、停等功能；操作台还要保证即使操作错误也不会造成恶劣后果，即应有保护功能. (4)检测与执行机构:a.测量变送单元：在微机控制系统中，为了收集和测量各种参数，采用了各种检测元件及变送器，其主要功能是将被检测参数的非电量转换成电量.b. 执行机构：要控制生产过程，必须有执行机构，它是微机控制系统中的重要部件，其功能是根据微机输出的控制信号，改变输出的角位移或直线位移，并通过调节机构改变被调介质的流量或能量，使生产过程符合预定的要求。 4、操作指导、DDC和SCC系统工作原理如何它们之间有何区别和联系 (1)操作指导控制系统：在操作指导控制系统中，计算机的输出不直接作用于生产对象，属于开环控制结构。计算机根据数学模型、控制算法对检测到的生产过程参数进行处理，计算出各控制量应有的较合适或最优的数值，供操作员参考，这时计算机就起到操作指导的作用 (2)直接数字控制系统(DDC系统)：DDC(Direct Digital Control)系统就是通过检测元件对一个或多个被控参数进行巡回检测，经输入通道送给微机，微机将检测结果与设定值进行比较，再进行控制运算，然后通过输出通道控制执行机构，使系统的被控参数达到预定的要求。DDC系统是闭环系统，是微机在工业生产过程中最普遍的一种应用形式。 (3)计算机监督控制系统(SCC系统)：SCC(Supervisory Computer Control)系统比DDC系统更接近生产变化的实际情况，因为在DDC系统中计算机只是代替模拟调节器进行控制，系统不能运行在最佳状态，而SCC系统不仅可以进行给定值控制，并且还可以进行顺序控制、最优控制以及自适应控制等。 SCC是操作指导控制系统和DDC系统的综合与发展。 第二章 2 采样周期越小越好吗为什么 答：不是。若采样间隔太小（采样频率太高），则对定长的时间记录来说其数字系列就很长，计算工作量迅速增大，可能产生较大的误差。
机床电气控制技术试题及答案 一、填空题： 1、电器按动作性质分为手动和自动电器。 2、接触器的结构主要由电磁机构，触头系统，灭弧装置等组成。 3、电流继电器的励磁线圈应串接于被测量电路。 4、中间继电器具有触点对数多，容量小的特点。 5、常见的灭弧方法有电动力吹弧，窄缝灭弧室，栅片灭弧，磁吹灭弧。 6、机械开关电器在需要修理或更换机械零件前所能承受的无载操作次数，称为机械寿命。在正常工作条件下，机械开关电器无需修理或更换零件的负载操作次数称为电寿命。 7、电气控制系统中常见的保护线路用欠压保护、过载保护、缺相保护、短路保护和电气、机械互锁等。 8. 中间继电器在电路中的作用是增加触头的数目；热继电器在电路中的作用是过载保护，熔断器在控制线路中的作用是短路保护。9. 通常构成机械设备的电气工程图有电气原理图、电器位置图和安装接线图等三种。而设计电气控制线路，常用的方法是经验设计法和逻辑设计法。 10. 交流接触器从结构上看是由触头系统、触头系统和灭弧装置、以及其他部分组成，通常用它可作为零压保护和欠压保护。二、选择题
1. 在低压电器中，用于短路保护的电器是（ B ）。 A. 过电流继电器 B. 熔断器 C. 热继电器 D. 时间继电器 2. 在电气控制线路中，若对电动机进行过载保护，则选用的低压电器是（ C ）。 A. 过电压继电器 B. 熔断器 C. 热继电器 D. 时间继电器 3. 下列不属于主令电器的是（ D ）。 A. 按钮 B. 行程开关 C. 主令控制器 D. 刀开关 4. 用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是（ B ）。 A. 按钮 B. 交流接触器 C. 主令控制器 D. 断路器 5. 下列不属于机械设备的电气工程图是（ D ）。 A. 电气原理图 B. 电器位置图 C. 安装接线图 D. 电器结构图 6、接触器是一种自动控制电器，其作用是：（C ） （A）不频繁地接通或断开电路 （B）频繁地接通或断开电路，但不具备任何保护功能。 （C）频繁的接通或断开电路，且具有一定的保护功能。 （D）和普通开关的作用基本相同，只是能够控制的距离较远。
微机控制技术的发展概况及趋势 微机控制技术是以微型计算机作为机电一体化的控制器，结合微型计算机的工作原理和接口设计，相应的控制硬件和软件以及它们的配合，实现对控制对象的控制的一门技术。它的发展离不开自动控制理论和计算机技术的发展，随着科学技术的发展，人们越来越多地用计算机来实现控制系统。 本文从计算机控制系统的发展历史，我国工业控制机及系统的发展应用，计算机控制系统的发展趋势，这几个方面来阐述微机控制技术的发展概况及相关趋势。 计算机控制系统在60年代引入控制领域当时计算机是控制调节器的设定点, 具体的控制则由电子调节器来执行, 这种系统称为计算机监控系统。在60 年代末期出现了用一台计算机直接控制一个机组或一个车间的控制系统,简称集中控制系统。这种控制系统即常说的直接数字控制(DDC)系统。计算机DDC 控制的基本思想是使用一台计算机代替若干个调节控制回路功能。这个控制系统由于只有一台计算机而且没有分层，所以非常有利于集中控制盒运算的集中处理，并且能得到很好的反映，并且，各个控制规律都可以直接实现。但是，如果生产过程复杂，则该系统的可靠性就很难保证了。系统的危险性过于集中, 一旦计算机发生故障, 整个系统就会停顿。[7] 70 年代随着电子技术的飞速发展,随着大规模集成电路的出现和发展, 集散控制系统（DCS）出现，之后在此基础上，随着生产发展的需要而产生了一种更新一代的控制系统，即分布式控制系统。典型的集散控制系统具有两层网络结构下层负责完成各种现场级的控制任务,上层负责完成各种管理、决策和协调任务。 90年代以来，随着各个学科的发展和交叉融合，随着现代大型工业生产自动化的不断兴起, 利用计算机网络作为控制工具的综合性控制系统，计算机集成系统（CIPS）应运而生。它紧密依赖于最新发展的计算机技术、网络通信技术和控制技术，并且终将成为未来控制系统的发展趋势。 我国工业控制发展的道路是比较曲折的，20世纪80年代末到90年代初，我国市场上大都是首先引进了成套设备，在引进成套设备的同时相继引进了各种工控系统，来填充国内在这方面的不足，90年代后，在我国一批科学家的带领下，我国逐渐有了自己设计的控制系统和装置，建立自己的实验室，生产出属于自己版权的产品，然后在原有技术的基础上进行二次开发和应用，从1997年开始，大陆本土的IPC厂商开始进入该市场，IPC也随之发展成了中国第二代主流工控机技术。[1] 目前国内的工控机供应渠道主要来源于中国台湾及内地的厂商，国外的产品（例如RADISYS、ROCKWELL、INTEL等）经过几年的市场拼杀后，由于成本高、价格高、服务难，现已完全退出国内市场。目前，国内的IT业研发、加工技术力量不断提升；各类芯片和各类器件、生产设备在国际市场基本可平等选购；软件资源的可移植性可节省大量的人力、物力。在这些有利条件下，国内一些厂商抓住机会快速崛起，利用本土综合竞争优势逐步将国外品牌挤出国内工控市场。某些企业以每年超过100%的资产增长速度，鼎立于国内的工控市场，而且
（一）常用低压电器 一、填空题 1、选择接触器时应从其工作条件出发，控制交流负载应选用（交流接触器）；控制直流负载 则选用（直流KM）。 2、接触器选用时，其主触点的额定工作电压应（大于）或（等于）负载电路的电压，主 触点的额定工作电流应（ > ）或（ = ）负载电路的电流，吸引线圈的额定电压应与控制回路（电压相一致）。 3、中间继电器的作用是将一个输入信号变成（多个）输出信号或将信号（转化成其它信号）。 4、试举出两种不频繁地手动接通和分断电路的开关电器（ KT ）、（ FR ）。 5、试举出两种主令电器（按钮SB ）、（行程开关SQ ）。 6、试举出组成继电器接触器控制电路的两种电器元件（ KM ）、（ FR ）。 7、当电路正常工作时，熔断器熔体允许长期通过1.2倍的额定电流而不熔断。当电路发生（短 路）或（过载）时，熔体熔断切断电路。 8、熔断器熔体允许长期通过1.2倍的额定电流，当通过的（电流）越大，熔体熔断的（时间） 越短。 9、凡是继电器感测元件得到动作信号后，其触头要（延迟）一段时间才动作的电器称为（时 间）继电器。 10、当接触器线圈得电时，使接触器（敞开触点）闭合、（常闭触点）断开。 11、热继电器是利用电流的（发热）原理来工作的保护电器。它在电路中主要用作三相异步 电动机的（过载及断相保护）。 12、控制设备按其操作方式分为（点动）控制和（连动）控制。 13、自动空气开关又称（低压断路器），当电路发生（过载或短路）以及（欠电压） 等故障时，能自动切断故障电路。 14、主令电器种类繁多，常用的主令电器有（按钮）和（行程开关）等。 15、熔断器主要由（熔体）和安装熔体的（外壳）组成。 16、交流接触器上的短路环的作用是减少吸合时产生的（强烈震动和噪声）。 17、低压控制电器常用的灭弧装置有（灭弧罩）、（灭弧栅）两种。 二、判断题 1、一台额定电压为 220V 的交流接触器在交流 220V 和直流 220 V的电源上均可使用。（×） 2、交流接触器通电后如果铁心吸合受阻，将导致圈烧毁。（×） 3、交流接触器铁心端面嵌有短路铜环的目的是保证动、静铁心吸合严密，不发生震动与噪声。（√） 4、直流接触器比交流接触器更适用于频繁操作的场合。（√） 5、低压断路器又称为自动空气开关。（√） 6、只要外加电压不变化，交流电磁铁的吸力在吸合前、后是不变的。（×） 7、直流电磁铁励磁电流的大小与行程成正比。（×） 8、闸刀开关可以用于分断堵转的电动机。（×） 9、熔断器的保护特性是反时限的。（√） 10、低压断路器具有失压保护的功能。（√） 11、一定规格的热继电器，其所装的热元件规格可能是不同的。（√） 12、无断相保护装置的热继电器就不能对电动机的断相提供保护。（×） 13、热继电器的额定电流就是其触点的额定电流。（×） 14、热继电器的保护特性是反时限的。（√） 15、行程开关、限位开关、终端开关是同一种开关。（√） 16、万能转换开关本身带有各种保护。（√）
1.计算机控制系统：就是利用计算机(通常称为工业控制计算机，简称工业控制机)来实现生产过程自动控制的系统。 2.计算机控制系统的工作原理： ①实时数据采集：对来自测量变送装置的被控量的瞬时值进行检测和输入。 ②实时控制决策：对采集到的被控量进行分析和处理，并按已定的控制规律，决定将要采取的控制行为。 ③实时控制输出：根据控制决策，适时地对执行发出控制信号，完成控制任务。 3.计算机控制系统由计算机(工业控制机)和生产过程两大部分组成。 4.在线方式和离线方式 在线方式(on-line): 生产过程和计算机直接连接，并受计算机控制的方式称为在线方式或联机方式。 离线方式(off-line): 生产过程不和计算机相连，且不受计算机控制，而是靠人进行联系并做相应操作的方式称为离线方式或脱机方式。 5.实时的含义 实时(real-time)：指信号的输入、计算和输出都要在一定的时间围完成，亦即计算机对输入信息，以足够快的速度进行控制，超出了这个时间，就失去了控制的时机，控制也就失去了意义。而且这个时间围的大小跟被控对象联系非常的紧密！不同的被控对象，对时间围的要求不同。 6.逐点比较法插补: 每走一步都要和给定轨迹上的坐标值进行比较，看这点在给定轨迹的上方或下方，或是给定轨迹的里面或外面，从而决定下一步的进给方向。比较一次，决定下一步走向，以便逼近给定轨迹，即形成逐点比较插补。 7.直线插补计算过程：①偏差判别②坐标进给③偏差计算④终点判断
8.圆弧插补计算过程：①偏差判别②坐标进给③偏差计算④坐标计算○5终点判断 9.凑试法确定PID参数整定步骤： (1)首先只整定比例部分。比例系数由小变大，观察相应的系统响应，直到得到反应快，超调小的响应曲线。系统无静差或静差已小到允许围，并且响应效果良好，那么只须用比例调节器即可，最优比例系数可由此确定。 (2)若静差不能满足设计要求，则须加入积分环节。整定时首先置积分时间TI为一较大值，并将经第一步整定得到的比例系数略为缩小(如缩小为原值的0．8倍)，然后减小积分时间，使在保持系统良好动态性能的情况下，静差得到消除。在此过程中，可根据响应曲线的好坏反复改变比例系数与积分时间，以期得到满意的控制过程与整定参数。 (3)若使用比例积分调节器消除了静差，但动态过程经反复调整仍不能满意，则可加入微分环节，构成比例积分微分调节器。在整定时，可先置微分时间TD为零。在第二步整定的基础上，增大TD，同时相应地改变比例系数和积分时间，逐步凑试，以获得满意的调节效果和控制参数。 10.扩充临界比例度法确定PID参数整定步骤： ①选择一个足够短的采样周期，具体地说就是选择采样周期为被控对象纯滞后时间的十分之一以下。 ②用选定的采样周期使系统工作。这时，数字控制器去掉积分作用和微分作用，只保留比例作用。然后逐渐减小比例度δ（δ=1/K P )，直到系统发生持续等幅振荡。记下使系统发生振荡的临界比例度 δ k 及系统的临界振荡周期T k 。 ③选择控制度。模拟 控制度 ?? ? ?? ? ?? ? ?? ? = ? ? ∞ ∞ 2 2 ) ( ) ( dt t e dt t e DDC ④根据选定的控制度，求得T、K P 、T I 、T D 的值 11. 扩充响应曲线法确定PID参数整定步骤： ①数字控制器不接入控制系统，让系统处于手动操作状态下，将被调量调节到给定值附近，并使 之稳定下来。然后突然改变给定值，给对象一个阶跃输入信号。 ②用记录仪表记录被调量在阶跃输入下的整个变化过程曲线，此时近似为一个一阶惯性加纯滞后环节的响应曲线。 ③在曲线最大斜率处作切线，求得滞后时间τ，被控对象时间常数Tτ以及它们的比值Tτ／T，
一、填空：（每空１分，共３０分） １、计算机基本的五个组成部分是、、、和。 ２、工业控制计算机的各类有工业控制机、工业控制机和。 ３、计算机内，数的表示方法有数、数和数三种。 ４、单片机可以分为单片机和单片机两种机型。 ５、单片机在开发系统时，可以使用语言、语言和语言。 ６、ＭＣＳ－５１系列单片机中共有七种寻址方式，分别是寻址、寻址、寻址、寻址、寻址、寻址、寻址。 ７、在汇编语言中，分支语句是通过语句来实现的。 ８、循环语句是指按某种规律重复执行的程序语句。 ９、在执行完子程序，返回继续执行生程序前恢复其原有内容，这称为。 １０、一个完整的中断处理有中断、中断、中断和中断。 二、选择：（每题２分，共２０分） １、一个完整的计算机系统是由和软件两部分组成的。 Ａ主机Ｂ硬件Ｃ程序Ｄ外设 ２、计算机内部一律采用进制数存储数据。 Ａ十Ｂ八Ｃ二Ｄ十六 ３、伪指令是程序员发给汇编程序的指令，也称命令。 Ａ二进制Ｂ汇编Ｃ高级Ｄ人工命令 ４、顺序控制就是依次执行、无分支、无循环和调用。 Ａ从上到下Ｂ从下到上Ｃ从里到外Ｄ从外到里 ５、有条件跳转语句可以分为语句和多分支语句。 Ａ跳转语句Ｂ单分支语句Ｃ顺序语句Ｄ转移语句 ６、ＣＰＵ和外部通信有通信和串行通信。 Ａ并行Ｂ异步Ｃ同步Ｄ位传送 ７、总线按功能和规范分为总线、内总线和外总线。 Ａ数据Ｂ地址Ｃ片Ｄ控制 ８、地址总线的宽度为位。 Ａ８Ｂ４Ｃ３２Ｄ１６ ９、５１系列单片机内部４个双向的并行Ｉ/Ｏ端口，共根引脚。 Ａ３２Ｂ１６Ｃ８Ｄ６４ １０、两个字长的二进制位数是。 Ａ８Ｂ１６Ｃ３２Ｄ６４ 三、名词解释：（每题４分，共２０分） １、微处理器： ２、工业控制计算机（ＩＰＣ）：
第一章 1-1电器为什么需要灭弧装置 答：电路中的电压超过10~12V和电流超过80~100mA，则在动、静触头分离时在它们的气隙中间就会产生强烈的火花或电弧。电弧时一种高温高热的气体放电现象，其结果会使触头烧坏，缩短使用寿命，因此通常要设灭弧装置。 1-2单相交流电磁机构中的短路环的作用是什么三相交流电磁机构中是否也需短路环当接触器内部发出振动噪声时，产生的原因可能有哪几种 答：单相交流电磁机构中的短路环的作用在于它产生的磁通滞后于主磁通一定相位差，它们产生的电磁力与F1之间也就有一相位差。三相交流电磁机构中不需短路环。交流电流要周期过零值，其产生的电磁吸力也要周期过零，这样在释放弹簧反力和电磁力的共同作用下衔铁就要产生振动。 1-3“将三只20A的接触器的触头并联起来，就可正常控制60A的负载；若控制30A的负载，它们的寿命就约延长一倍。”对吗为什么答：不对，前半句是对的，将三只20A的接触器的触头并联起来，就可正常控制60A的负载，但若控制30A的负载，它们的寿命就约延长一倍，是错误的。 1-4额定电流30A的电动机带稳定负载，测得电流值为26A，应如何整定热继电器的额定电流值对于三角形接法的电动机应如何选择热继电器
答：整定热继电器的额定电流值： 三角形接法的电动机在有可能不满载工作时，必须选用带断相保护功能的热继电器。 1-5对保护一般照明线路的熔体额定电流如何选择对保护一台电动机和多台电动机的熔体额定电流如何选定 答：对保护一般照明线路的熔体额定电流等于或稍大于线路的工作电流；对保护一台电动机或多台电动机的熔体额定电流等于或稍大于可能出现的最大电流除以，其中多台电动机，可能出现的最大电流等于容量最大一台电动机起动电流，加上其他各台电动机的额定电流。1-6固态继电器有哪些优缺点在什么场合应优先选用固态继电器 答：优点：工作可靠、寿命长、对外界干扰小、能与逻辑电路兼容、抗干扰能力强、开关速度快、无火花、无动作噪声和使用方便； 缺点：过载能力低，易受温度和辐射影响，通断阻抗比小。 1-7断路器可以拥有哪些脱扣器用于保护电动机需要哪些脱扣器用于保护灯光球场的照明线路需要哪些脱扣器断路器与熔断器相比较，各有什么特点 答：断路器可以拥有分励脱扣器、漏电脱扣器、热脱扣器与过电流脱扣器等；用于保护电动机需要电流脱扣器；用于保护灯光球场的照明线路需要复式脱扣器；断路器是能接通、承载以及分断正常电路条件下的电流，也能在规定的非正常电路条件下接通、承载一定时间并分断电流的开关电器；熔断器是当通过它的电流超过规定值达一定时间

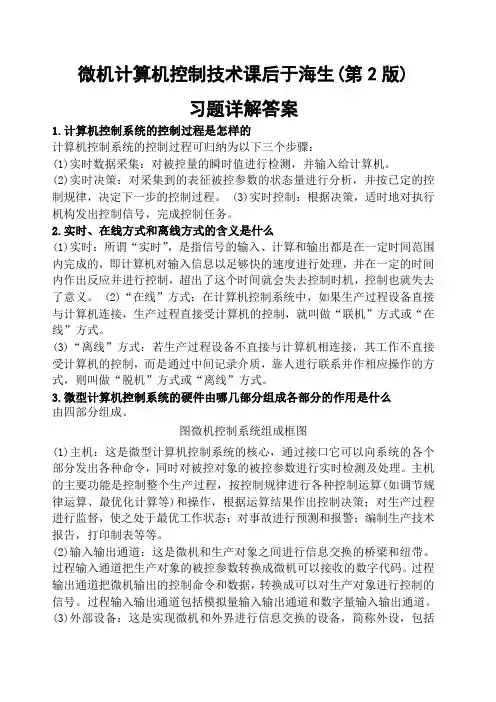

微型计算机控制技术复习习题答案

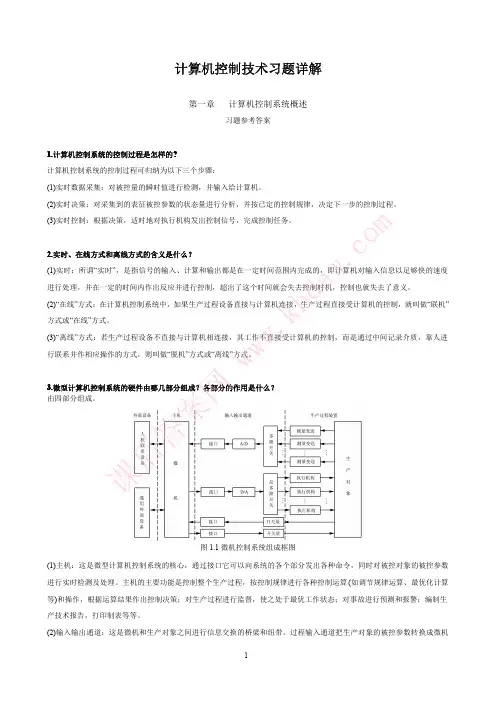

第一章计算机控制系统概述 习题参考答案 1.计算机控制系统的控制过程是怎样的? 计算机控制系统的控制过程可归纳为以下三个步骤： (1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。 (2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。 (3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。 2.实时、在线方式和离线方式的含义是什么？ (1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。 (2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。 (3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。 3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？ 由四部分组成。 图1.1微机控制系统组成框图 (1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最
优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。 (2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。 (3)外部设备：这是实现微机和外界进行信息交换的设备，简称外设，包括人机联系设备(操作台)、输入输出设备(磁盘驱动器、键盘、打印机、显示终端等)和外存贮器(磁盘)。其中操作台应具备显示功能，即根据操作人员的要求，能立即显示所要求的内容；还应有按钮，完成系统的启、停等功能；操作台还要保证即使操作错误也不会造成恶劣后果，即应有保护功能。 (4)检测与执行机构 a.测量变送单元：在微机控制系统中，为了收集和测量各种参数，采用了各种检测元件及变送器，其主要功能是将被检测参数的非电量转换成电量，例如热电偶把温度转换成mV信号；压力变送器可以把压力转换变为电信号，这些信号经变送器转换成统一的计算机标准电平信号(0～5V或4～20mA)后，再送入微机。 b.执行机构：要控制生产过程，必须有执行机构，它是微机控制系统中的重要部件，其功能是根据微机输出的控制信号，改变输出的角位移或直线位移，并通过调节机构改变被调介质的流量或能量，使生产过程符合预定的要求。例如，在温度控制系统中，微机根据温度的误差计算出相应的控制量，输出给执行机构(调节阀)来控制进入加热炉的煤气(或油)量以实现预期的温度值。常用的执行机构有电动、液动和气动等控制形式，也有的采用马达、步进电机及可控硅元件等进行控制。 4.微型计算机控制系统软件有什么作用？说出各部分软件的作用。 软件是指能够完成各种功能的计算机程序的总和。整个计算机系统的动作，都是在软件的指挥下协调进行的，因此说软件是微机系统的中枢神经。就功能来分，软件可分为系统软件、应用软件及数据库。 (1)系统软件：它是由计算机设计者提供的专门用来使用和管理计算机的程序。对用户来说，系统软件只是作为开发应用软件的工具，是不需要自己设计的。系统软件包括： a.操作系统：即为管理程序、磁盘操作系统程序、监控程序等；
习题一 1，微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？ 答：CPU，接口电路及外部设备组成。 CPU，这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。 接口电路，微机和生产对象之间进行信息交换的桥梁和纽带。 外部设备：这是实现微机和外界进行信息交换的设备 2，微型计算机控制系统软件有什么作用？说出各部分软件的作用。 答：软件是指能够完成各种功能的计算机程序的总和。整个计算机系统的动作，都是在软件的指挥下协调进行的，因此说软件是微机系统的中枢神经。就功能来分，软件可分为系统软件、应用软件 1)系统软件：它是由计算机设计者提供的专门用来使用和管理计算机的程序。对用户来说，系统软件只是作为开发应用软件的工具，是不需要自己设计的。 2)应用软件:它是面向用户本身的程序，即指由用户根据要解决的实际问题而编写的各种程序。 3，常用工业控制机有几种？它们各有什么用途？ 4，操作指导、DDC和SCC系统工作原理如何？它们之间有何区别和联系？ 答：(1)操作指导控制系统：在操作指导控制系统中，计算机的输出不直接作用于生产对象，属于开环控制结构。计算机根据数学模型、控制算法对检测到的生产过程参数进行处理，计算出各控制量应有的较合适或最优的数值，供操作员参考，这时计算机就起到了操作指导的作用。 (2)直接数字控制系统(DDC系统)：DDC(Direct Digital Control)系统就是通过检测元件对一个或多个被控参数进行巡回检测，经输入通道送给微机，微机将检测结果与设定值进行比较，再进行控制运算，然后通过输出通道控制执行机构，使系统的被控参数达到预定的要求。DDC系统是闭环系统，是微机在工业生产过程中最普遍的一种应用形式。 (3)计算机监督控制系统(SCC系统)：SCC(Supervisory Computer Control)系统比DDC系统更接近生产变化的实际情况，因为在DDC系统中计算机只是代替模拟调节器进行控制，系统不能运行在最佳状态，而SCC系统不仅可以进行给定值控制，并且还可以进行顺序控制、最优控制以及自适应控制等SCC是操作指导控制系统和DDC系统的综合与发展。 5，说明嵌入式系统与一般微型计算机扩展系统的区别。 答：嵌入式计算机一般没有标准的硬件配置。嵌入式系统可采用多种类型的处理器和处理器结构。软硬件协同设计采用统一的工具描述，可合理划分系统软硬件，分配系统功能，在性能、成本、功耗等方面进行权衡折衷，获取更优化的设计。嵌入式系统多为低功耗系统。简单地说，就是嵌入式系统和微型计算机的扩展标准不大一样。 6，PLC控制系统有什么特点？ 答：（1）可靠性高。由于PLC大都采用单片微型计算机，因而集成度高，再加上相应的保护电路及自诊断功能，因而提高了系统的可靠性。 （2）编程容易。PLC的编程多采用继电器控制梯形图及命令语句，其数量比微型机指令要少得多，除中、高档PLC外，一般的小型PLC只有16条左右。由于梯形图形象而简单，因而编程容易掌握、使用方便，甚至不需要计算机专门知识，就可进行编程。 （3）组合灵活。由于PLC采用积木式结构，用户只需要简单地组合，便可灵活地改变控制系统的功能和规模，因此，可适用于任何控制系统。 （4）输入/输出功能模块齐全。PLC的最大优点之一，是针对不同的现场信号，均有相应的模块可与工业现场的器件直接连接，并通过总线与CPU主板连接。
重庆航天职业技术学院 温度采集报警报告 报告题目：数字温度计 系部：电子工程系专业：计算机控制技术 姓名： 学号： 指导老师：汤平
温度采集报警任务书 题目：数字温度计 任务与要求： 1、查阅数字温度计设计相关资料，熟悉数字温度计设计的原 理，查阅A/D转换及传感器相关知识，画出数字温度计原理图，并编写相应 的源程序。 2、使用8052单片机作为处理器，设计数字温度计设计，设定温 度最高值和最低值。数码管进行循环显示，显示实际温度值。 3、实现单路的电压采集和显示，显示3位温度值，最后1位显示“C” 4、并用喇叭报警。 发挥部分：将仿真电路图和程序修改为中断方式实现温度采集和显示。
前言 温度的检测与控制是工业生产过程中比较典型的应用之一，随着传感器在生活中的更加广泛的应用，利用新型数字温度传感器实现对温度的测试与控制得到更快的开发，本文设计了一种基于80C52的温度检测及报警系统。该系统可以方便的实现温度采集和显示，并可根据需要任意设定上下限报警温度，它使用起来相当方便，具有精度高、量程宽、灵敏度高、体积小、功耗低等优点，适合于我们日常生活和工、农业生产中的温度测量，也可以当作温度处理模块嵌入其它系统中，作为其他主系统的辅助扩展。该系统设计和布线简单，结构紧凑，抗干扰能力强，在大型仓库、工厂、智能化建筑等领域的温度检测中有广泛的应用前景。
目录 1、原理 (1) 2、元器件介绍 (2) 3、元器件清单 (7) 4、参考电路图 (8) 5 电路图详解 (10) 6、元器件的排版与焊接 (11) 7、参考程序编写与导入 (12) 8、成品的调试 (15) 9、总结 (16) 10、参考文献 (17)
