目录第一章工程概况
第二章主要施工方案
第一节材料准备
第二节主要机具
第三节工作条件
第四节工艺流程
第五节主要技术措施
第三章施工计划
第一节基础施工
第二节墙体砌筑与分段设置伸缩缝第三节回填用料与泄水孔设置
第四节砌体工程材料质量
第五节砌石要求
第六节进度计划保证措施
第四章雨季施工技术措施
第五章施工质量保证措施
第一节保证措施
第二节技术措施
第三节管理措施
第四节施工工序控制
第五节工程测量质量保证措施
第六节现场试验质量保证措施
第六章安全保障措施
第七章文明施工
第一节组织管理措施
第二节施工现场环境保护
第三节绿化工作措施
第八章机械设备及劳动力安排
第一章工程概况
本工程为黄石市妇幼保健院挡土墙工程，是黄石市妇幼保健院非常重要的一项分项工程。该分项工程是黄石市妇幼保健院的一个不可分割的一部分，位于黄石市妇幼保健院，高约4米，长约57.5米。毛石挡墙是一个非常重要的分项工程，公司非常重视，特派专家到现场考察指导工作。成“一”字型布置，墙体材料为浆砌毛石挡墙，基础为毛石混凝土，挡墙上口采用混凝土压顶，压顶上设置安全护栏，挡土墙上口与下部墙面坡度按1:0.1-0.15考虑。在挡土墙正立面设置直径为50的泄水孔，挡墙泄水孔间距为2×2m设一个，外斜坡度为３－５%，采用直径为50mmPVC管成梅花型布置；进水口下部用粘土夯实封层厚30cm，其反滤层设置为40cm厚粗粒层。挡土墙毛石采用20cm—50cm 人头石，强度不小于35MPa。全部山坡防护采用重力式挡土墙防护，采用M5水泥砂浆砌块石。
挡土墙每隔10m设一道沉降伸缩缝，沉降缝缝宽2cm，自地基到墙顶断开，用泡沫塑料板隔开，缝口用沥青麻丝填塞，深度不小于30cm。挡土墙的基础底面应埋置在地面线以下不小于100cm，采用毛石混凝土，毛石含量达80％，C30混凝土含量达20％；若受水流冲刷应埋在冲刷线以下，地基应力浆砌块石挡土墙为250 Kpa。墙背回填要分层施工，压实要求不小于95%，回填时不要损坏墙背反滤层，保证泄水孔的通畅。
黄石市妇幼挡土墙工程包括：挡土墙、路旁苗木移栽及路面硬化。
第二章主要施工方案
第一节材料准备
1、石砌体所用的石料应选择质地坚实、无风化剥落和裂纹的石块，块体的中部厚度不宜小于150mm。毛石中部厚度不应小于200mm；石砌
体各部位所用石块要大小搭配使用，不可先用大块后用小块。
2、砌筑前，应清除石块表面的泥垢、水锈等杂质，必要时用水清洗后方可使用。
3、石砌体可采用形状不规则的乱毛石、形状太不规则但相对的两个平面大致平行的平毛石以及经过加工的块石，其强度等级均应不低于35Mpa。
4、石砌体所用砂浆为M5水泥砂浆，其品种与强度等级应符合设计要求。
第二节主要机具
挖掘机（JS240型）、柴油风炮、大铲、瓦刀、手锤、手凿、线坠、钢钎、角尺、水平尺、皮数杆、勾缝条、手推胶、轮车等。
第三节作业条件
1、根据住院综合大楼图纸要求，做好测量放线工作，调协水准基点桩和立好皮数杆。有坡度要求的砌体，立好坡度门架。
2、基槽清扫后，放好轴线、边线、其他尺寸位置线，并复核标高。
3、毛石应按需要数量堆放于砌石部位附近；料石应按规格和数量在砌筑前组织人员集中加工，按不同规格分类堆放、堆码，以备使用。
4、选择挖掘机做为垂直运输、水平运输、和料石安装机械；柴油风炮配合修整不规则石料，尽量减轻人工搬运的笨重体力劳动，以提高工效。
5、砌筑砂浆根据要求和现场实际材料情况，由施工员确定施工配合比。
第四节工艺流程
（一）毛石挡土墙施工方法
1 、砌毛石应根据基础的中心线放出里外边线，挂线分皮卧砌，每皮高约300～400mm。砌筑方法采用铺浆法。用较大的平毛石，先砌转角处、交接处，再向中间砌筑。砌前应先度摆，使石料大小搭配，大面平放朝下，外露表面要平齐，斜口朝内，逐块卧砌坐浆，使砂浆饱满。石块间较大的空隙应先堵塞砂浆，后用碎石嵌实。严禁先填塞小石块后灌浆的做法。灰缝宽度一般制在20～30mm 左右，铺灰厚度40～50mm。
2、砌筑时，石块上下皮应互相错缝，内外交错搭砌，避免出现重缝、干缝、空缝和孔洞，同时应注意摆放石块，以免砌体承重后发生错位、劈裂、外鼓等现象。
3 、如砌筑时毛石的形状和大小不一，难以每皮砌平，亦可采取
不分皮砌法，每隔一定高度大体砌平。
4、为增强墙身的横向力，毛石每0.7 ㎡面至少应设置拉结石，并应均匀分布，相互错开，在同皮内的中距不应大于2m。搭接长度不应小于15 cm。
5、在转角及交接处应用较大和较规整的垛石相互搭砌，并同时砌筑，必要时设置钢筋结条。如不能同时砌筑，应留阶梯形斜槎，其高度不应超过1.2m 不得留锯齿形直槎。
6 、毛石每日砌筑高度不应超过1.2m，正常气温下，停歇4h 后可继续垒砌。每砌3～4 层应大致找平一次，中途停工时，石块缝隙内应填满砂浆，但该层上表面须待继续砌筑时再铺砂浆。砌至设计高度时，应使用平整的大石块压顶并用水泥砂浆全面找平。

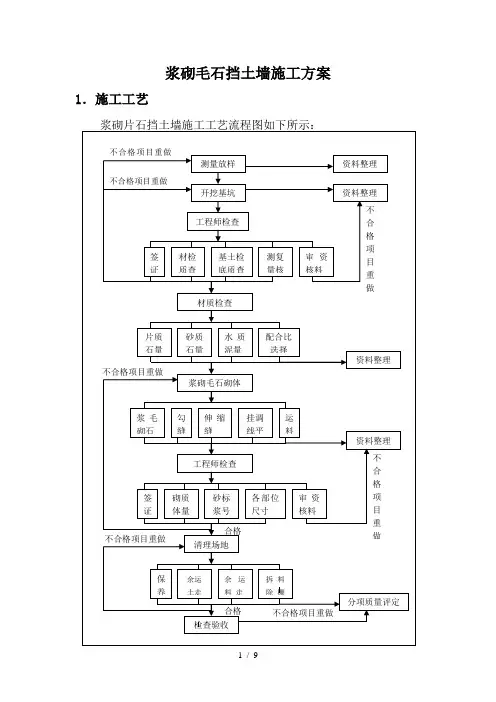

7 、挡土墙施工工艺流程如下图：
8 、料石的砌筑方法与混凝土砌块基本相同，砌筑形式有全顺、丁顺叠砌丁顺组砌等方式，第一皮及每个楼层的最上一皮丁砌。组砌前应按石料及灰缝平均厚度计算层数，立皮数杆。砌筑时，上下皮应错缝搭接；砌体转角交接处，石块应相互搭接。料石宜用“铺浆法”砌浆，铺浆厚度20～30mm，垂直缝填满砂浆并插捣至溢出为止。灰缝厚度为10～20mm。如在墙转角或交接处石块搭砌有困难时，则应每隔1.0～1.5m 高度设置钢筋网或钢筋拉结条。
9 、石墙勾缝保持砌体的自然缝，一般采用平缝或凸缝。勾缝前应
先剔缝，将灰浆刮深20～30mm，墙面用水湿润，再用1：1.5～3.0 水泥
砂浆勾缝。缝条应均匀一致，深浅相同，十字、丁字形搭接处应平整通顺。
（二）土方工程施工方法
土方开挖以反人工为主，使用自卸汽车运输至指定位置卸土。土方开挖应遵循从上到下，依次分层开挖的原则。如遇岩石，则采用风镐破碎，特殊情况下，经业主批准后，可采用小型爆破方式破碎。
1、土方的挖运
土方采用人工清底的方式进行，其作业顺序为：测量放线→复测轴线→人工开挖→人工清基→垫层封闭。
土方开挖应根据各项目的开工顺序依次进行，开挖时可沿轴线退行施工，并配专人指挥，留足回填用土外，其余土方由自卸汽车外运至业主指定弃土点。挖土过程中，应注意地基土质的变化情况，挖至设计标高上300mm时，改由人工清底。基槽开挖完毕，立即通知业主、地质勘察、监理、质监和设计院等部门现场验槽，合格后浇垫层封闭基底。
2、土方开挖过程中应根据现场实际情况采取如下措施：
（1）测量控制：进行土方工程的测量放线，放出基坑、基础梁挖土白灰线和水准标志，作为挖土的控制依据，并应有水平标志严格控制基底的标高，以防超挖。
（2）根据持力层以上土层的稳定情况，确定合适的放坡系数，以确保边坡的稳定和作业安全。
（3）应在基坑（槽）、上口、中部平台及底部坡脚设置排水沟和集水井，以便及时抽排坑内积水。
（4）为避免基底暴露时间过长或遭雨水浸蚀而使承载力受到影响，应按“挖出一块、清理一块、封闭一块”的原则施工，以缩短基槽的暴露时间。
（5）土方工程一般不宜在雨天进行。在雨季施工时，工作面不宜过大，应逐段、逐片地完成，并应切实制订雨季施工的安全技术措施。
3、土方回填
回填前，应清除填方区域杂物、积水、淤泥等，应对填方基底和已完隐蔽工程进行检查和中间验收，并作出记录，有地下水时，要采用降水措施。
填方施工前，应根据工程特点、填料种类、设计压实系数、施工条件等合理选择压实机具，并通过压实试验确定填料含水量控制范围，铺土厚度和压实遍数等参数。
回填时，由下而上分层铺填，采用“薄填、慢驶、多次”的方法，每层厚度不宜大于300mm。决不能居高临下，不分层次，一次性堆填。每次铺填后，采用轻型碾压路机配合小型打夯机进行压实。机械施工不到的部位，采用人工和小型夯实机械夯实。每层压实后都要做压实试验，用环刀取样法测定土的干密度，试验结果满足设计要求后，才能进一步施工。
（三）乔木种植的施工方法
1、点放线：
（1）坐标定点法根据植物配置的疏密度先按一定的比例在设计图及现场分别打好方格；在图上用足量出树木在某方格的纵横坐标尺寸，再按此位置用皮尺量在现场相应的方格内。
（2）仪器测放法用经纬仪或小平板仪根据地上原有基点或建筑物、道路将树群或孤植树依照设计图上的位置依次定出位置。
2、种植穴：以所定灰点为中心沿四周向下挖坑，坑的大小依土球规格及根系情况而定，带土球的应比土球大16-20cm，裸根苗的应保证根系充分舒展，坑的深度应比土球高度深10-20cm。除行道树的坑外，
坑的开头一般宜用圆形，且须保证上下口径大小一致。常用规格化的土球其植穴规格按表6-3《树木树穴规格表》。
3、乔木的种植
起苗：
（1）选苗：作为苗木的乔木要求杆形通直，分又均匀，树冠完整、匀称；茎体粗壮，无折断折伤，树皮无损伤，土球完整，无破裂或松散；无病虫害。特殊形态的苗木要符合设计要求。
（2）起苗时间：起苗时间在苗木休眠期；并保证栽植时间与起苗时间紧密配合，做到随起随栽。
4、乔木的栽植：
（1）回填底部植土：以拌有基肥的土为树坑底部植土，使穴深与土球高度相符；尽量避免深度不符来回搬动。
（2）摆放苗木：将苗木土球放到穴内，土球较小的苗木应拆除包装材料再放穴内；土球较大的苗木，宜先放穴内，把生长势好的一面朝外，竖直看齐后垫土固定土球，再剪除包装材料。行列树一般要求按从粗到细、从高到低进行排列。
（3）填土插实：在接触根部的地方应铺放一层没有拌肥的干净植土，填入好土至树穴的一半时，用木棍将土球四周的松土插实，然后继续用土填满种植沟并插实，使种植土均匀、密实地分布在土球的周围。
（4）淋定根水、立支架：栽植后，必须在当天淋透定根水。行道树在种植时应同时树立砼柱扶固。
（四）灌木种植的施工方法
1、定点：应以图纸为准，每隔5株订一木桩作为定点和种植的依据。定点时如遇电杆、管道、涵洞、变压器等障碍物必须躲开，并符合CJJ75-1997的有关规定。
2、种植沟：宜开沟种植，沟槽的大小依土球规格及根和情况而定。
3、防意外：开沟前应向有关部门了解施工地点的地下管线埋设情况；开沟时要小心，发现电缆、管道等必须停止操作，及时找有关部门配合解决。
4、清除瓦砾、堆放基肥：开沟后，发现瓦砾多或土差，必须清除瓦砾垃圾、换新土。根据土质情况和植物生长特点施加基肥，基肥必须与泥土充分拌匀，其施用量按表6-2《树木基肥施用量表》的标准。
5、灌木的种植：
起苗：
（1）选苗：要求冠幅完整、匀称，合规格；土球完整，无破裂或松散，无病虫害。特殊形态苗木要符合设计要求。
（2）起苗时间：起苗时间宜选在苗木休眠期，并保证栽植时间与起苗时间紧密配合，做到随起随栽。
（3）起苗方法：起苗前1-3天应当淋水使泥土松软，起苗要保证苗木根系完整。裸根起苗应尽量多保留根系并留宿土；若掘出后不能及时运走栽植，应进行假植。带土球苗木起苗应根据气候及土壤条件决定土球规格，土球应严密包装，打紧草绳，确保土球不松散、底部不漏土。
6、灌木的栽植
（1）回填底部植土：拌有基肥的土为底部植土，在接触根部的地方应铺放一层没有拌肥的干净植土，使沟深与土球高度相符。
（2）排放苗木：将苗木排放到沟内，土球较小的苗木应拆除包装材料再放入沟内；土球较大的苗木，宜先排放沟内，把生长姿势好的一面朝外竖直看齐后垫上固定土球，再剪除包装材料。
（3）填土插实：填入好土至树穴的一半时，用木棍将土球四周的松土插实，然后继续用土填满种植沟并插实。
（4）淋定根水：栽植后，必须在当天对灌木淋透定根水。
（五）色带栽植措施
花卉为园林绿化、美化和香化的重要材料。尤其草本花卉，花色艳丽，装饰效果强，美化速度快，不仅可以创造优美的工作、休息的环境，还使人们在生活之中，劳动之余得以欣赏自然，有助于消除疲劳、增进身心健康，达到为人们生活和生产服务的目的。不仅绿化、美化了环境，还起到防尘、杀菌和吸收有害气体等卫生防护作用。大面积的地被植物，可以防止水土流失，保护土壤。
1、地形整理
整地的质量与花卉生长有重要关系，可以改进土壤物理性质，使水分空气流通良好，根系易于伸展，土壤松软有利于土壤水分的保持，不易干燥，可以促进土壤风化和有益微生物的活动，有利于可溶性养分含量的增加。通过整地可将土壤病菌害虫等翻于表层，暴露于空气中，经日光与严寒等灭杀之，有预防病虫害发生的效果。
在原机械平整场地的基础，在花卉栽植区域进一步用机械粗平，因场内倒运土方过度密实的地块深翻40～50cm，同时需施入大量有机肥料。
整地应先翻起土壤、细碎土块，清除石块、瓦片、残根、断茎及杂草等所有垃圾。基本粗平后，撒施充分腐塾的有机肥不少于5kg/㎡，然后用旋耕机深翻30cm以上。整地在设计许可的范围内提高了排水坡度以利排水防涝。
2、定点放线
用经纬仪、标杆、测绳、钢尺等仪器和工具参照已施工完毕的园路、广场等设施位置，按设计图纸要求测放出花卉栽植轮廓线。
3、起苗
起苗应在土壤湿润状态下进行，以使湿润的土壤附在根群上，同时避免掘苗时根系受伤。如天旱土壤干燥，应在起苗前一天或数小时充分灌水。裸根移植的苗，用手铲将苗带土掘起，然后将根群附着的土块轻轻抖落，勿将细根拉继或使受伤，随即进行栽植。栽植前勿使根群长时间暴露于强烈日光下或强风吹击之处，以免细根干缩，影响成活。带土移植的苗，先用手铲将苗四周铲开，然后从侧下方将苗掘出，保持完整的土球，勿令破碎。有时为保持水分的平衡，在苗起出后，可摘除一部分叶片以减少蒸腾。但若摘除叶片过多，由于减少光合作用面积，会影响新根的生长和幼苗以后的生长。
4、花卉选择运输
花卉应选择健壮无病虫害的植株。因花卉抗逆性较差，所以运输距离一定要缩短，同时注意运输途中的保湿、保温、通风等设施。
5、栽植
1）栽植时间尽量选择无风的阴天进行，如工期紧张也应在上午10时以前，下午2时以后进行，避免中午阳光暴晒，并且在移植时应边栽植边喷水，以保持湿润，防止萎蔫。
2）栽植时应先按设计密度要求计算出株距（如16株/m2一般情况下株距为25cm），然后按株距要求栽植出轮廓线，然后再由外向内依株行距逐行栽植。裸根栽植时应将根系舒展于穴中，勿使拳曲，然后覆土。为了使根系与土壤密接，必须妥为镇压。镇压时压力应均匀向下，不应用力按茎的基部，以免压伤。带土球的苗栽植时，填土于土球四周并镇压之，不可镇压土球，以避免将土球压碎，影响成活和恢复生长。
3）花卉栽植深度应与原苗圃栽植深度相平或略浅，尤其是在回填土地段，以防止因栽植过深而造成根系积水，影响长势甚至死亡。
4）栽植完毕后，以细喷壶充分灌水。第1次充分灌水后，在新根
未生出前，亦不可灌水过多，否则根部易腐烂。小苗组织柔弱，根系较小而地上部分蒸腾量在，移植后数日应遮住强烈日光，以利恢复生长。
5）运抵现场后的花卉12小时不能栽植完成的须临时假植，采用遮荫，喷水养护等措施。
（六）路面硬化施工方法
1、土路床施工
对于软弱地段，应先进行路基处理，再填土。软弱地基一般采用换土、摆石、埋桩等办法。路基达到标高后，使用压路面进行碾压，经试验达到密实度要求后，报请监理工程师批准，进行下道工序。土路基经碾压成型后不得出现翻浆、弹簧现象，碾压轮迹不超过5MM。
2、碎石基层
碎石的最在粒径不得超过40MM，其干密度和质量应比较均匀，干密度不小于960kg/m3，石料的集料压碎渣不大于35%；铺垫前先将基层洒水湿润，再用平土机进行摊铺，摊铺的过程中应适当洒水，然后用人工进行整形，5T的压路机进行碾压。
3、砼路面和砼基础
面层为fcm=5.0MPa水泥混凝土，厚20CM。路面用砼不低于C35的普通硅酸盐水泥。施工砼路面时应做到20天饮水养护，28天后开放交通，砼路面收光后应压纹，以增强路面抗滑能力。
砼路面施工要注意拉杆钢筋和传力杆钢筋放置的正确性，砼板缝切割应及时，不应过早或过晚，过早会损害砼路面，过晚会拉裂砼路面。
（1）基层的检查与整修
修筑混凝土面层前，必须待基层检验合格后，方可进行。所有基层的坑洞、松散等破坏，以及路拱横坡或宽度不符合要求之处，均应事先翻修调整压实。
（2）模板的安装
在摊铺混凝土前，应先安装两侧模板。条件许可时宜优先选用钢模，这样不仅可节约木材，而且保证工程质量。钢模可用厚4～5mm的钢板冲压而成，或用3～4mm厚钢板与边宽40～50mm的角钢和槽钢组合构成。
（3）拌和及运送混凝土混合料
混凝土在现场用搅拌机拌合。拌和所用的水泥要按品种、标号、出厂日期分别堆放，并立有标志，防止水泥受潮，为了避免贮存时间过长而结块降低强度，做到先到先用。砂、石的选用要符合设计及规范要求，并应有产品合格证和质量检验报告。
（5）摊铺和振捣
混合料运到工地后，一般直接倒向安装好侧模的基层上，并用人工找补均匀。要注意防止出现离析现象。摊铺时应考虑混凝土振捣后的沉降量，使振实后的面层标高同设计标高相符。
（6）路面接缝
1）胀缝：先浇筑胀缝一侧混凝土，取去胀缝模板后，再浇筑另一侧混凝土，钢筋支架浇在混凝土内不取出。在混凝土震捣后，先抽动一下，而后最迟在终凝前将压缝板条抽出。缝隙上部浇灌填缝料。
2）横向缩缝：由于缩缝只在上部4cm～6cm范围内有缝，所以又称假缝。锯缝法：在结硬的混凝土中用锯缝机(带有金刚石或金刚砂轮锯片)锯割出要求深度的槽口，锯缝时要掌握好锯缝时间，视气候条件而定，研究表明，适宜的锯缝时间是施工温度与施工后时间的乘积为200～300个温度小时比较合适。为防止混凝土板在锯缝前出现温度胀缩应力而破坏，一般可每隔25m左右设一道压缝。
3）纵缝：纵缝一般采用平缝加拉杆型。施工时应预先在模板上制作拉杆置放孔，拉杆应采用螺纹钢筋，顶面的缝槽以锯缝机锯成，深为
3cm～4cm，并用填料填满，顶面不切缝时，施工时应及时清除已抹好面板上的粘浆或用塑料纸遮盖，保持纵缝的顺直和美观。
5、养护与填缝
同其它混凝土工程一样，混凝土完工后要进行划袋浇水覆盖养护，养护至少需14天。填缝工作宜在混凝土初步结硬后及时进行。填缝前，首先将缝隙内泥砂杂物清除干净，然后浇灌填缝料。填缝料严格按照设计图纸要求。
第五节主要技术措施
5.1毛石基础施工
⑴按设计图纸标高、尺寸采用机械开挖基槽，人工配合，当挡土墙内路基为挖方且自然坡度能满足挡土墙内边坡，则挖土顺坡后再行砌筑；当自然坡度不能满足，则需挖台阶，挡墙施工完毕后，按要求分层回填。
⑵砌毛石混凝土基础应双面拉线，采用“铺浆法”砌筑（即先铺砂浆，再摆砌石块，最后砂浆填缝、填塞小石块于大缝中）。砌第一皮最底层毛石基础时，按所放的基础边线砌筑，先在基坑底铺设砂浆，再将有较大平面的石块面向下铺砌在砂浆上；第二皮以上各皮则按准线砌筑；
⑶砌筑每一皮毛石时，应分皮卧砌，并应上下错缝、内外搭砌，不得采用先砌外面的石块后再进行中间填心的砌筑方法，石块之间的较大缝隙不得采用先填塞碎石块后塞砂浆或干填碎石块的方法；
⑷毛石基础的灰缝厚度宜为20-30mm，砂浆应饱满，大小石块间均不得有直接接触或无砂浆的现象。
⑸毛石基础的每一皮内均应每隔2m长设置一块拉结石。基础宽度小于、等于400mm时，拉结石长应与基础宽度相同；基础宽度大于400mm
时，可采用两块拉结石内外搭接砌筑，其搭接长度不应小于150mm，且其中一块长度不应小于该皮基础宽度的2/3。
⑹毛石基础的转角处和交接处应同时砌筑，不能同时砌筑时应留斜槎，斜槎长度不应小于其高度，斜槎面上的毛石不得用砂浆找平；在斜槎处继续接砌毛石基础时，应先将斜槎石面清理干净、浇水润湿后，方可砌筑。
(7)每2-3皮为一工作层,工作层中水平缝应大致找平,且竖缝错开不小于80cm,斜向通缝不的超过两皮.
（8）挡墙施工应按从最低处向最高处施工的顺序分段分层进行施工，挡墙施工到最高处时，先采用挖机修一条施工道路至挡墙最高处，然后才能进行模板安装和混凝土浇筑。
5.2毛石墙体施工
⑴砌筑毛石墙，采用“铺浆法”，顺墙面线支立好坡度架，沿坡度架双面拉准线，第一皮按墙边线砌筑，以上各皮均按准线砌筑。
⑵毛石墙的第一皮、转角处、交接处、沉降缝处，应用较大的平毛石砌筑。灰缝厚度宜为20-30mm，砂浆饱满，不得有干接、空缝现象；石缝间较大空隙应先填砂浆后塞碎石块。
⑶毛石墙应分皮卧砌，各皮石块利用其自然形状，经适当凿打修整，使之能与先砌石块基本吻合，搭砌紧密，上下错缝，内外搭砌，不得采用侧立石块与外侧，中间填心的砌法。毛石墙上，不得有尖石向下或斜尖向外的铲口石、上宽下尖三角形的斧刃石和仅在两端搭在下面石块上的过桥石。
⑷毛石墙必须设置拉结石，拉结石应均匀分布，相互错开，一般每
0.7m2墙面至少设置一块，且同一皮内的拉结石中间距离不大于2m。墙厚等于或小于400mm时，拉结石长度应与墙厚相等；墙厚大于400mm
时，可用两块拉结石两面搭砌，搭接长度不小于150mm，且其中一块的长度不应小于墙厚的2/3。
⑸浆砌毛石挡土墙每天的砌筑高度不应超过1.2m。
⑹砌筑挡土墙时，除应满足上述要求外，还应注意以下几点：每砌2-3皮毛石为一个分层高度，应找平一次；每皮应大体找平,外露墙面的灰缝宽度以20-30mm为宜，上下皮毛石的竖向灰缝应相互错开80mm 以上斜向通缝不许超过两层；挡土墙泄水孔为φ5cm，间距2米，上下交错布置；地面线以上挡土墙后面设30cm砂砾垫层，砂砾垫层和底部应用0.3～0.5米厚的胶泥（或其他不透水材料）封闭，以防止水下流。
（7）砌体勾缝采用凹缝，勾缝砂浆不低于M10，且勾缝砂浆嵌入砌缝不小于2cm,当不足2cm时，应掏槽够2cm.
（8）沉降缝应上下贯通、竖直、且与基础沉降缝对齐，沉降缝中严禁有砂浆、石块等杂物。砌体每隔1-2M就填塞一次沥青。沉降缝从露面应勾2-3cm顺直缝。
（9）砌体施工完毕后墙背应大致找平，不平整处应以M10砂浆找平，然后再回填土。
5.3脚手架工程
⑴施工工艺流程
基底检查、放线定位→铺设垫板或垫块→立第一节立杆→安装扫地大横杆、小横杆→安装第二步大横杆、小横杆→安装第三步、第四步大横杆、小横杆，接长立杆，与安装大、小横杆交替进行逐步上升→在操作层铺设脚手板，沿外排立杆设置栏杆→拆除
⑵搭设要点
①脚手架的地基与基础：必须符合地基与基础质量验收规范的要求。脚手架底面标高高于自然地坪50mm，在基础外设排水沟。
②脚手架基础验收合格后，按设计放出定位线，将50mm厚的木垫板准确放在定位线上，并将底坐准确放在定位线上。
③脚手架的搭设必须配合施工进度，一次搭设高度不超过相邻连墙件以上二步，每搭完一步脚手架，就进行步距、纵距、横距及立杆垂直高度校正。
④立杆搭设时严禁将外径48mm与51mm的钢管混合使用，脚手
架设纵、横向扫地杆，纵向扫地杆距垫板不大于200mm，用直角扣件固定在立杆上。
⑤立杆接长采用对接扣件连接，相邻立杆的对接接头不设置在同一步内，开始搭设立杆时每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可拆除，立杆顶端伸出建筑物高度不小于1.5m。
⑥立杆必须用连墙件与建筑物可靠连接，连墙件布设间距为二步三跨设一点，连墙件采用钢管，呈水平设置，形成刚性连接，并从底层第一步纵向水平杆处开始设置。
⑦纵向水平杆设置在立杆内侧，长度不小于3跨，纵向水平杆接长采用对接或搭接形式。相邻纵向水平杆接头交错布置，不设在同步或同跨内，不在同步或同跨内的接头间距不小于500mm，且与主接点距离不大于纵距1/3。
⑧采用搭接形式，搭接长度不小于1m，且用三个旋转扣件固定，端部扣件距搭接钢管端不少于100mm。纵向水平杆四周交圈，用直角扣件与内外角部立杆固定。
⑨横向水平杆设置在主节点处，用直角扣件扣接，靠墙一端外伸长度400mm，且距墙面装饰面距离不大于100mm。
⑩作业层上非主接点处的横向水平杆，根据支撑脚手板的需要等间距设置，最大间距不大于纵距1/2。
⑾剪刀撑设在脚手架外侧立面两端，中间剪刀撑净距离不大于15m，由底到顶连续设置，每道剪刀撑宽度不小于4跨且不小于6m。
⑿剪刀撑接长采用搭接形式，搭接长度不小于1m，且用三个旋转扣件固定，端部扣件距搭接钢管端部不小于100mm。剪刀撑随脚手架同步搭设。双排脚手架搭设方法见下图：
⒀作业层上栏杆和挡脚板设在外立杆内侧上，栏杆高度为1.2m，挡脚板高度为200mm。
⒁作业层上满铺脚手板，脚手板铺设可对接平铺或搭接铺设。平铺时，接头处设两根横向水平杆，脚手板外伸长度在130～150mm之间，搭设铺板时，接头必须在横向水平杆上，搭接长度大于200mm，伸出横向水平杆的长度不小于100mm。
第三章施工计划
第一节基础施工
1、对土质基槽应保持干燥.雨天基槽内积水应随时排除，对受水浸泡的基底(特别是松淤泥)应全部予以清除，并换以好土回填[或以碎石(砾)夯填]。
2、挖基时如发现与设计不符的软弱地基，承载力不足时应通过变设计程序采取措施后方可施工。
3、对山坡挡土墙，基趾部埋入深度和襟边距离应同时符合设计要求。
4、采用倾斜地基时，应按设计倾斜挖槽，不行用填补法筑成斜面。
5、在岩体破碎或土质松软，有水地段，宜择分段集中施工。
第二节墙体砌筑与分段设置伸缩缝
1、砌筑基础前，应将基底松软，风化表面清除干净，然后铺满砂浆，石质基坑内，基础紧靠坑壁砌筑，并插浆塞满间隙，使之结成整体;
对土质基坑或风化软石基坑，在雨季施工时，应于基槽挖至设计高程，立即回填级配沙石。
2、重力式挡土墙分段砌筑，必须按设计要求10m间距，留出2cm 宽伸缩缝，外墙面1:0.1-0.15，内墙面1:0.5的坡度砌筑平整，缝成直线，为此可设立临时标样架作准绳，使墙面正直整齐。
第三节回填用料与泄水孔设置
1、砌体出地面后，砌缝强度容许(胶结强度达到处70%)，即可及时回填.内摩擦角大于30度，重度=18KN/m3时，分层夯实，密实度大于94%，墙后填料中的树皮，草根等杂物应清除干净。
2、挡土墙在砌筑过程中，必须随时掌握砌到一定高度后按设计要求尺寸位置设置泄水孔，并在进水孔墙背做好反滤防渗隔水设施，从第一排泄水孔至顶上一排泄水孔回填50cm厚砂卵石，第一排泄水孔进水口以下应铺设一层20cm厚的不透水夯实土层;反滤层第一排泄水孔应高于沟底0.3m设置。
第四节砌石工程材料的质量
1、石砌体用的水泥，毛石，砂，及水等要求质地均匀，水泥不失效，石洁净，水中不先得含有对水泥有害的物质。
2、石料强度不得低于35Mpa，无裂缝，不易风化。
3、块石最不边长及中间厚度不小于25cm，宽度不超过厚度的二倍，表面凹陷部分不得超过2cm。
4、砂浆强度不低于M10，拌和均匀，色泽一致，稠度适当，和易性适中。
第五节砌石要求
1、砌体石块应互相咬接，砌缝砂浆饱满，砌缝宽度一般不大于3cm，上下层错缝距离不小于8cm，并应尽量使每层石料顶面自身形成一个较
平整的水平层，或通过适当的调整，每隔70cm-120cm找平一次，作为一个较平整的水平层。
2、砌石时，一般应按平面上先砌角石，最后砌填腹石英钟的顺序进行.其空隙必须用砂浆挤填密实;严禁通缝，叠砌，贴砌和浮塞。
3、砌体勾缝应牢固美观，色缝时，其宽度，厚度要求基本相称。
第六节进度计划保证措施
1、组织保证
(1)完善管理体制，实行项目法施工，配备高素质的领导班子和专业化施工队伍。
(2) 强化现场指挥，建立精干有力的现场指挥调度系统，配备精干，有能力的现场调度人员，做好各工序的衔接和配合，做到调度有力，灵活，及时。
2、技术保证措施
(1)建立健全的技术管理体系，配备专业齐全，高素质的技术人员。
(2)做好技术超前服务工作，单项工程开工之前，做好施工组织设计。
(3)积极采用新工艺，新材料，新设备，新技术，减轻工人劳动强度，提高劳动生产率。
(4)加强技术交底工作。
(5)编制施工周计划，层层落实。
(6)做好安全，质量保证措施，保质量，保安全，促进度。
3、资源保证
(1)根据施工进度计划，超前编制并落实各类材料，设备，资金，劳动力供应计划。
(2)对主要的机械设备零件，材料物资做好适当的备用，设备损坏
浆砌块石挡墙施工方案 篇一:浆砌块石挡墙施工方案(２57６字)为保证桥头锥坡、涵洞八字墙破除、开挖后路基稳定，保证行车安全，须对开挖后的路基予以支护。根据连霍加宽郑州段的施工经验,拟采用浆砌块石挡墙方案，具体施工如下：一、原材料准备1、石料浆砌石砌筑用石料（主要是块石）选用质地均匀、坚硬、无裂缝、不易风化的石料,石面无风化屑、泥迹、污垢，尽量选用较大的石块砌筑，块石应大致方正，无锋楞凸角，顶面及地面应较为平整,其厚度不宜小于20ｃｍ,宽度及长度均不小于其厚度。施工用石料主要以拆除后的原八字墙块石为主。2、水泥1）采用普通硅酸盐水泥。2)水泥进场应有产品合格证和出厂检验报告,进场后应对强度、安定性及其他必要的性能指标进行取样复试。其质量必须符合国家现行标准《硅酸盐水泥、普通硅酸盐水泥》(GB17５)等的规定。当对水泥质量有怀疑或水泥出厂超过3个月时，在使用前必须进行复试,并按复试结果使用。不同品种的水泥不得混合使用。3、砂１)砂采用中砂或粗砂并应过筛。砂的质量标准应符合混凝土工程相应材料的质量标准。2)砂的最大粒径:用于砌筑片石、粗料石时,不宜超过㎜。3）砂的含泥量：含泥量应不大于5%。４)水:宜采用饮用水，当采用其他水源时，应按有关标准对其进行化验,确认合格使用。4、砂浆1)砂浆的类别和强度等级应符合设计规定。2)砂浆的配合比应通过
实验确定,可采用质量比或体积比,并应满足国家现行标准《公路桥梁施工技术规范》(ＪＴJ041)中13、２、3的砂浆技术要求。３)砂浆应有良好的和易性，圆锥体沉入度50ｍｍ~７0mm,气温较高时可适当增大。5、机体设备１）机具:砂浆强制搅拌机、小推车、筛子、铁锹、洒水喷壶、磅秤、托灰板、半截大桶、橡皮锤、大铲、小手锤、抹子、皮数杆等。2）安全防护设施：脚手架（适用于高档墙)、安全帽、安全带、防护手套。3)计量检测用具：水平尺、塞尺、小线、靠尺、坡度尺。二、确定浆砌块石挡墙位置、尺寸1、开挖后的路基断面应成一平面,稍微倾斜，坡比介于１０:1和5：1之间。２、挡墙应附着于开挖后的路基断面砌筑并应能确保新建涵洞基础、墙身、桥台结构物的施工空间，宜远离结构物外边缘一米以上。３、挡墙外墙应设置成５:1斜坡。4、挡墙砌筑深度应超过涵洞基坑所开挖的深度３0cm,顶高略高于原路基边坡高度,顶宽30cm,底宽按坡比推算。5、为避免开挖施工中动静过大,扰动原路基，一律采用人工开挖。 三、挡墙基础因该工程属于临时工程，挡墙基础不宜过分处理，建议开挖后整平夯实即可。四、砌筑操作要求１、砂浆采用号水泥砂浆，使用经试验确定的配合比,严格采用重量比配料,用机械拌合，严禁用人工拌合砂浆。砂浆应有良好的和易性,施工现场可用直观法进行检查,即用手能将砂浆捏成小团,松手后既不松散，又不会由灰铲上流下。砂浆应
砌体挡土墙施工方案 三、详细施工方案 （一）、施工放样及基坑开挖 根据设计图，在每沉降缝横断面方向上放出两上附桩，作为控制桩。然后抄出挡土墙位臵原地面高程，根据原地面设计图纸尺寸及原地面与基础的高差按设计要求放坡，用钢尺拉出基坑开位臵。用人工或人工与机械相结合，由于路肩挡墙位临河边，要求挡墙在挖基过程中基坑范围内高程低于河水面高程时，则要修筑围堰，边抽水边挖基，挖至距基底设计高程约30cm。然后采用工清基，将基底清理干净、平整、符合设计尺寸(高程±50mm，断面尺寸不小于设计，超挖部分用同强度圬工回填，严禁用土回填，基坑开挖后应该及时封闭，避免淋雨承载力下降)，请中心实验室与监理工程师对基坑进行检验，合格后，即可下道工序施工，挖至设计标后，如果承载力达到设计要求，这应按实地情况调整设计，改变挡土墙起止点位臵或基底标高等。基坑开挖必须跳槽开挖，及时分段砌筑的办法施工，同时，还应视情加强施工期的临时支护。基底逆坡应符合设计要求（1: 10），以保证墙身稳定。基础埋臵深底应满足规范要求，墙趾前地段倾斜时，墙趾前地段斜时，趾前应留有符合规范要求的足够的襟边宽度。冲刷深度一般为1.5～2.0米，在河弯顶冲段应取高限值。挡墙地表下埋臵不小于1米，受冲刷时，应在冲刷线下不小于1米，冰冻地区，应埋臵于冰冻线以下不小于0.25米，否则基底下都应作加深或其它特殊处理。
（二）、挡土墙的砌筑 1、片石挡土墙按设计要求采用10#按砂浆砌30#片石，挡墙石料采用石质均一、不易风化、无裂缝、表面清洁、抗压强度小于30Mpa 的片石，片石尖锐凸出部分须敲除，并具备两个大致平行的面，厚度不得于15厘米，长、宽分别不小于30厘米和22.5厘米，其抗冻性及抗浸蚀性应满足规范要求。浸水挡土墙地面线以下部分采用20号片石混凝土（一般为基底以上3～4米），其余部分采用10号水泥砂浆砌筑片石，挡土墙的施工方法如下： 2、挡土墙的底部、顶部和墙面外层，宜选用尺寸较整齐的较大片石砌筑。 3、砌筑前须将清除石料表面污泥，灰土及其它杂质，必须将片（块）石用清水湿润。 4、砌筑过程采用铺浆法和挤浆法结合，砌体分层砌筑，挤浆必须到位，严禁出现空洞。竖缝错开不小于80mm，水平缝须在一直线上。施工后对砌缝养生不小于14天。 5、如不是连续砌筑，在砌筑之前必须用新鲜砂浆重新铺底再接到往上砌筑。下班前砌体顶面可以不铺砂浆，上班时再铺设。 砌筑时，应从沉降缝的一端往另一端砌筑，也可以从中间往两端，两端往中间砌筑。严禁先砌4周，后填中心的施工方法。下班前顶面尽量保证平行于路面。 6、砌筑时要面坡和背坡均要设臵坡度板，并且挂线施工，每天上班前要检查坡度板坡度，避免在施工中坡度比变化，每砌筑2米用仪
浆砌石砌筑施工方案 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】
浆砌石砌筑专项施工方案 一、材料 1.石料 ⑴砌石体的石料应采自施工图纸规定或监理人批准的料场，石料的开采方法应经监理人批准，砌石材质应坚实新鲜，无风化剥落层或裂纹，石材表面无污垢、水锈等杂质，用于表面的石材，应色泽均匀。石料的物理力学指标应符合施工图纸的要求。 ⑵砌石体分块石砌体和条石砌体，各种石料外形规格如下： 块石砌体：块石应呈块状，中部厚度不应小于15cm。规格小于要求的块石，可以用于塞缝，但其用量不得超过该处砌体重量10％。 条石砌体：按其加工面的平整程度分为细料石、半细料石、粗料石和毛料石四种。 用于浆砌石体的粗料石(包括条石和拱石)应棱角分明、各面平整，其长度应大于50cm，块高大于25cm，长厚比不大于3，石料外露面应修琢加工，砌面高差应小于5mm。砌石料应经过试验，石料的容重要大于25kN ／m3，湿抗压强度大于100MPa． 2.砂、砾石 ⑴砂浆和小骨料混凝土采用的砂料，要求粒径为－5mm，细度模数为－，砌筑块石砂浆的砂，其最大粒径不大于5mm；砌筑条石砂浆的砂，最大粒径不大于2.5mm。 ⑵小骨料混凝土采用二级配，砾石粒径为5－20mm及20－40mm。 3.水泥和水
⑴砌筑工程采用的水泥品种和标号应符合有关规范的要求，水泥应按品种、标号、出厂日期分别堆存，受潮湿结块的水泥，禁止使用。 ⑵对拌和及养护的水质有怀疑时，应进行砂浆强度验证，如果该水制成砂浆的抗压强度低于标准水制成的砂浆28天龄期抗压强度的90%以下时，则此水不能使用。 4.胶凝材料(用于砌筑工程的水泥砂浆和小骨料混凝土) ⑴胶凝材料的配合比必须满足施工图纸规定的强度和施工和易性要求，配合比必须通过试验确定。施工中承包人需要改变胶凝材料的配合比时，应重新试验，并报送监理人批准。 ⑵拌制胶凝材料，应严格按试验确定的配料单进行配料，严禁擅自更改，配料的称量允许误差应符合下列规定： 水泥为±2%：砂、砾石为±3%；水、外加剂为±1%。 ⑶胶凝材料拌和过程中应保持粗、细骨料含水率的稳定性，根据骨料含水量的变化情况，随时调整用水量，以保证水灰比的准确性。 ⑷胶凝材料拌和时间：机械拌和不少于2－3min，一般不应采用人工拌和。局部少量的人工拌各料至少干拌三遍，再湿拌至色泽均匀，方可使用。 ⑸胶凝材料应随拌随用。胶凝材料的允许间歇时间应通过试验确。在运输或贮存中发生离析、析水的砂浆，砌筑前应重新拌和，已初凝的胶凝材料不得使用。 二、浆砌石体砌筑 1.砌筑工艺流程 详见下页工艺图
毛石挡土墙施工技术要求 一、材料技术要求： （一）水泥： 1、进场时要有质量证明文件； 2、应按品种、强度、出厂期、生产厂等检查验收，并分别堆放，先到先用； 3、袋装水泥叠堆高度不宜超过10包； 4、不宜露天堆放。如露天堆放，应下有防潮垫板，上有防雨篷布； 5、使用期不宜超过出厂期三个月，超期应先行检验其强度。 砂子：宜采用中砂，并应过筛，砂的质量要求，其松散体积密度应大于1400kg/ m3，其空隙率应小于45%；用肉眼观察，不宜含有草根、树叶、树枝、塑料品、煤块、矿渣等杂物，砂的含泥量不应超过5％。 （二）毛石：毛石进场前应检查其强度等级（Mu30）、耐久性是够满足设计。检查砌筑石材的力学性质除了考虑抗压强度外，根据工程需要，还应考虑它的抗剪强度、冲击韧性等。石材的耐久性主要包括有抗冻性、抗风化性、耐火性、耐酸性等。采用的毛石应质地坚实，无风化剥落和裂纹；石材表面无泥垢、水锈等杂质。， （三）PVC管：采用符合国家制定的行业标准的合格产品。外观检查管材的内、外表面应光滑、平整、无凹陷、分解变色线和其它影响性能的其它缺陷。管材不应含有杂
质，应不透光。管材端面应切割平整并与轴线垂直。 （四）砂浆：砂浆进场前需作检测试验，保证砂浆等级和强度必须符合设计要求的强度（M10）。拌制砂浆用水泥、砂应符合上述技术要求，用水应采用不含有有害物质的洁净水。拌制时应严格按照水泥、砂重量配合比用量配制，。拌合时间不得少于1.5min。 二、基础砌筑： (1)石质基底应清理干净松散岩层，浇水湿润后坐浆砌筑；土质基底直接坐浆砌筑。 (2)地面线以下部分可不修凿镶面石。 (3)基础砌出地面后立即回填夯实，并作好顶面排水、防渗设施，以防基底被浸泡、软化。 (4)基础应在开挖完成后立即进行，做到随开挖、随下基、随砌筑。 三、墙身砌筑： （1）本工程各部分施工高度按规划与设计图。 （2）挡土墙每间隔10-20m应设置一道变形缝（或者伸缩缝）。当墙身高度不同墙后荷载变化较大或者地基条件较差时，应采用较小的变形缝间隔。另在地基岩性变化处墙高突变处和与其它建（构）筑物连接处应设沉降缝。本工程变形缝按图纸设置。 （3）变形缝宽度为20-30mm。缝内沿墙的内、外、顶三面填塞沥青麻筋或涂沥青木板，塞入深度不宜小于200m。
目录第一章工程概况 第二章主要施工方案 第一节材料准备 第二节主要机具 第三节工作条件 第四节工艺流程 第五节主要技术措施 第三章施工计划 第一节基础施工 第二节墙体砌筑与分段设置伸缩缝第三节回填用料与泄水孔设置 第四节砌体工程材料质量 第五节砌石要求 第六节进度计划保证措施 第四章雨季施工技术措施 第五章施工质量保证措施 第一节保证措施 第二节技术措施 第三节管理措施 第四节施工工序控制 第五节工程测量质量保证措施 第六节现场试验质量保证措施 第六章安全保障措施 第七章文明施工 第一节组织管理措施 第二节施工现场环境保护 第三节绿化工作措施 第八章机械设备及劳动力安排
第一章工程概况 本工程为黄石市妇幼保健院挡土墙工程，是黄石市妇幼保健院非常重要的一项分项工程。该分项工程是黄石市妇幼保健院的一个不可分割的一部分，位于黄石市妇幼保健院，高约4米，长约57.5米。毛石挡墙是一个非常重要的分项工程，公司非常重视，特派专家到现场考察指导工作。成“一”字型布置，墙体材料为浆砌毛石挡墙，基础为毛石混凝土，挡墙上口采用混凝土压顶，压顶上设置安全护栏，挡土墙上口与下部墙面坡度按1:0.1-0.15考虑。在挡土墙正立面设置直径为50的泄水孔，挡墙泄水孔间距为2×2m设一个，外斜坡度为３－５%，采用直径为50mmPVC管成梅花型布置；进水口下部用粘土夯实封层厚30cm，其反滤层设置为40cm厚粗粒层。挡土墙毛石采用20cm—50cm 人头石，强度不小于35MPa。全部山坡防护采用重力式挡土墙防护，采用M5水泥砂浆砌块石。 挡土墙每隔10m设一道沉降伸缩缝，沉降缝缝宽2cm，自地基到墙顶断开，用泡沫塑料板隔开，缝口用沥青麻丝填塞，深度不小于30cm。挡土墙的基础底面应埋置在地面线以下不小于100cm，采用毛石混凝土，毛石含量达80％，C30混凝土含量达20％；若受水流冲刷应埋在冲刷线以下，地基应力浆砌块石挡土墙为250 Kpa。墙背回填要分层施工，压实要求不小于95%，回填时不要损坏墙背反滤层，保证泄水孔的通畅。 黄石市妇幼挡土墙工程包括：挡土墙、路旁苗木移栽及路面硬化。 第二章主要施工方案 第一节材料准备 1、石砌体所用的石料应选择质地坚实、无风化剥落和裂纹的石块，块体的中部厚度不宜小于150mm。毛石中部厚度不应小于200mm；
目录 1、工程概况 (1) 2、编制依据 (1) 3、施工现场准备 (1) 3.1施工技术准备 (1) 3.2施工条件准备 (1) 3.3施工队伍准备 (1) 3.4作业条件准备 (2) 4、施工流程 (2) 5、施工工序 (2) 6、进度计划保证措施 (4) 6.1组织保证措施 (4) 6.2技术保证措施 (4) 6.3资源保证措施 (4) 7、安全文明施工措施 (4) 8、附件 (5) 8.1施工平面布置图 8.2挡土墙墙垛坡面图
1、工程概况 天长经济开发区公共租赁住房三、四期工程高层公寓位于天长经济开发区，由天长市重点工程建设管理局建设开发建设，扬州大学工程设计研究院设计，安徽远信项目工程管理有限公司监理，安徽建工第四工程有限公司承建，基础下有地下车库：-3.6m，为做好基础护坡工作，现在基础四周砌筑挡土墙。 2、编制依据 《地基与基础工程施工及验收规范》 中国建筑工业出版社出版的《建筑施工手册》 国家建筑标准设计图集04J088（挡土墙） 《砌体工程施工及验收规范》GB50203-2002 《施工现场临时用电安全技术规程》JGJ46-2005 3、施工现场准备 3.1施工技术准备 （1）做好地形、地质与施工场所地下管线的调查。 （2）根据施工现场情况，合理的确定挡土墙砌筑高度。 （3）做好各工种的管理人员对施工工序的审查，了解施工意图和质量标准，商定配合事宜。 3.2物质条件准备 （1）根据施工进度及工料需用情况，确定仓库及材料存放位置，做好备料及供应工作。 （2）进行场地原始地貌高程的测量，控制基础挡土墙砌筑基础深度及高度。3.3施工队伍准备 （1）建立项目管理层，选用高素质的施工队伍进行施工。 （2）根据工程特点和进度情况，确定各施工阶段的机械设备和劳动力需用数量。
浆砌片石护坡施工方案 1、施工工艺流程 测量放线→坡面修整→基础开挖→基础、坡面浆砌→勾缝→养生。 2、施工要求 单个片石石料厚度不小于30cm，镶面材料应选择尺寸稍大并具有较平整表面，且稍加粗凿。在角隅处应使用较大石料，大致粗凿方正。 石料砌筑时应清洗干净，表面湿润，砂浆应捣实饱满。砂浆应采用小型拌和设备随拌随用，严禁人工就地拌和。 所有石料应分层砌筑，当分段施工时，相邻段砌筑高度不大于1.2m。 砌筑的平缝应交错锁结，不得贯穿，接缝用瓜米砂浆填实，所有外露缝应砂浆勾缝。 每个工作日结束后，做好湿水养生工作，下一工作日开始时应凿除表面松散的砂浆，并湿水用砂浆满铺后进行砌筑。 3、施工方法 3.1 边坡修整与护坡放样 路基填筑成型后，开始边坡的修整，并对坡面进行人工整平。在确保路基边坡坡度准确，坡面平整，即可进行护坡的放样，放样严格按照设计图纸几何尺寸进行。 3.2 护坡基础开挖 护坡开挖采用人工与机械进行开挖，并严格按照图纸设计尺寸进行开挖。 3.3 浆砌片石砌筑 (1) 原材料采用 水泥：采用进场合格的P.O32.5R水泥,并且保证使用中水泥存放符合要求。 砂子：采用级配良好、质地坚硬、颗粒洁净的中砂。 片石：用于浆砌工程的片石强度不得低于30MPa，片石砌筑前必须浇水湿润，并将表面灰尘、泥土冲洗干净。 (2) 砌筑 ①施工时须挂线砌筑，并经常对其复核，以保证线型平顺、砌体平整。 ②砌体与坡面紧密结合，砌筑片石咬口紧密、错缝砂浆饱满，不得有通缝、叠砌、贴砌和浮塞，砌体勾缝要牢固美观。 ③根据设计图纸位置设置伸缩缝和沉降缝的尺寸，伸缩缝间距10-20米，充填沥青麻絮，按设计分段砌筑。 ④砌缝宽度、错缝距离应符合规定，勾缝坚固、整齐，深度和型式符合要求。 3.4水泥砂浆勾缝 1) 勾缝砂浆应采用细砂和较小的水灰比，水灰比控制在1:1～1:2 之间。 2) 清缝应在砌筑24h 后进行，缝宽不小于砌缝宽度，缝深不小于缝宽的2 倍，勾缝前必须将槽缝冲洗干净，不得残留灰渣和积水，并保持缝面湿润。
志丹县义正镇基础设施配套工程二标段 挡 土 墙 施 工 方 案 编制人：曹磊磊 审核人：苏宗泉 施工单位：延安市环监工程有限责任公司编制日期：2013年9月15日
挡土墙施工方案 一、工程概况 志丹县义正镇综合服务中心建设工程边坡防护及道路工程位于志丹县义正镇。挡墙主要为路基防护段，结构为重力式及衡重式挡墙。 二、施工工艺 1、挡土墙及护坡工程施工工艺流程 2、施工准备 施工现场要求三通一平，水泥、砂、石料的质量指标已经送检抽检合格；进场的施工机具设备能满足生产要求；操作工人、施工队负责人、技术员已接受过技术交底。根据图纸要求，做好测量放线工作，对有坡度要求的砌体，应
立好自制的坡度门架。施工用的水泥、砂、石料应分类堆放，水泥应下垫上盖防雨防潮。砌筑砂浆应根据设计要求和现场材料实际情况，由实验室确定施工配合比，并写在标示标牌上。 3、基础测量放线 依据设计图纸，用全站仪准确放出基础四个角点坐标点位，精确测定出挡土墙基座主（横）轴线和起讫点及沉降缝位置。按施工放样的实际需要，用水准仪测量挡土墙各点的原地面高程，用以确定基坑开挖深度。设置施工水准点，在基坑底面弹出轴线及墙身线，将轴线及墙身线引出作业段面之外。 4、基槽开挖 基槽开挖前疏通地面排水系统。采用小型挖掘机开挖，开挖时严禁超挖，避免扰动基底原状土。挖至设计基底应预留20～30cm采用人工刷底、修整，确保基底平整，几何尺寸及基底高程符合要求。开挖时保证边坡稳定，开挖坡比按照1：1进行开挖。基底开挖的平面尺寸应比设计尺寸加宽50cm左右。基础开挖后若出现与设计情况有出入时，应向有关部门汇报，按实际情况调整设计。基槽开挖到设计标高后，应检查基底承载力，经监理工程师检验合格后应立即进行基础施工。开挖基槽的土方，在场地有条件堆放时，一定要留足回填需要的好土；多余的土方应一次运走，避免二次倒运。在基槽边弃土时，槽边的堆土应距基槽上口边缘1.2米以外，高度不得超过1.5m。任何土质基槽挖至标高后不得长时间暴露、扰动或浸泡而削弱基底承载能力。基槽开挖完成后，应放线复验，确认位置无误并经监理工程师验收后，可进行灰土垫层的施工。 5、灰土垫层施工
目录 一、编制依据、原则 (2) 1.1编制依据 (2) 1.2 编制原则 (2) 二、工程概况 (3) 2.1 工程简介 (3) 2.2主要技术指标 (3) 2.3自然条件 (4) 2.4施工条件 (4) 三、工程重难点分析 (4) 四、施工流程及方法 (5) 4.1 浆砌片石施工工艺流程图4-1 (5) 4.2主要施工方法 (5) 五、资源配置计划 (8) 5.1 施工组织机构及人员配备情况 (8) 5.2 浆砌块石挡墙施工作业人员表 (8) 六、施工安全保证措施 (9) 6.1 施工现场安全技术措施 (9) 6.2 安全保证体系 (9) 6.3 施工机械的安全 (10) 七、其他技术保证措施 (11) 7.1 质量保证措施 (11) 7.2 季节性保证措施 (11) 7.3环境保护措施 (11)
浆砌片石挡墙施工方案 一、编制依据、原则 1.1编制依据 1.1.1云南省高速公路施工标准化实施要点 1.1.2《公路工程技术标准》（JTG B01-2003） 1.1.3《公路路基施工技术规范》（JTG F10-2006） 1.1.4《公路工程质量检验评定标准》（JTG80（1）-2004） 1.1.5《公路工程施工监理规范》（JTGG10-2006） 1.1.6浆砌片石结构物地基处理设计图 1.1.7国家发展和改革委员会文件发改基础[2012]3079号《国家发展和改沟委员会关于云南省昆明绕城公路东南段可行性报告的批复》； 1.1.8现场踏勘调查所获得的工程地质、水文地质、当地资源、交通状况及施工环境等调查资料； 1.1.9国家有关方针政策和国家有关标准规范、规程和验标等； 1.1.10国家及地方关于安全生产和环境保护等方面的法律法规； 1.1.11《国家高速公路网昆明绕城高速公路东南段两阶段初步设计文件》； 1.2 编制原则 1.2.1 认真贯彻执行国家方针、政策、标准和设计文件，严格执行基本建设程序，实现工程项目的全部功能。 1.2.2 全面履行工程合同，满足建设单位要求，有效地集中施工力量，按期交付使用。 1.2.3 以“高起点、高标准、高质量、高水平”为指导原则，科学组织，精益求精，争创全段优质工程。 1.2.4 加强安全施工管理，保证安全措施、投入到位，确保施工安全。 1.2.5 积极稳妥地推行先进的、科学的施工方法和施工工艺，大力推广应用“四新”成果，即“新技术、新工艺、新设备、新材料”，增加科技含量，采用
一、材料要求： 1.石料 应符合设计规定的类别和强度，石质应均匀，不易风化，无裂纹；石料强度、试件规格及换算应符合设计要求，石料强度的测定应按现行规程执行。 片石一般是用爆破或楔劈法开采的石块，卵形和薄片者不得采用。用做镶面的片石，应选择表面较平整、尺寸较大者，并应稍加修整。 2.水泥 水泥进场应有产品合格证和出厂检验报告，进场后应对强度、安定性及其他必要的性能试指标进行取样复试。其质量必须符合国家现行标准《硅酸盐水泥、普通硅酸盐水泥》（GB175）等的规定。 根据国家现行标准《硅酸盐水泥、普通硅酸盐水泥》（GB175）等的规定，当对水泥质量有怀疑或水泥出厂超过3个月时，在使用前必须进行复试，并按复试结果使用。不同品种的水泥不得混合使用。 3.砂 （1）、砂采用流沙河砂。砂的质量标准应符合混凝土工程相应的质量标准。 （2）、砂的最大粒径：用于砌筑片石时的砂，最大粒径不宜超过5mm。
（3）、砂的含泥量：因本工程砌筑砂浆强度等级为M10，因此砂的含泥量应不大于3%。 4. 水 砌筑砂浆所用的水采用景洪农场饮用水，当采用其他水源时，应按有关标准确认合格后使用。砂浆按设计规定M10的水泥砂浆砌筑，片石挡土墙砌筑采用强度等级为M10的水泥砂浆砌筑、沟缝砂浆的配合比应通过试验确定，砂浆应有良好的和易性，圆锥体沉入度50mm—70mm，气温较高时可适当增大。 二、施工工艺及流程 1、基础测量放线 根据设计图纸，按围墙中线、高程点测放挡土墙的平面位置和纵断高程。精确测定出挡土墙基座主轴线和起讫点，伸缩缝位置，每端的衔接是否顺直，并按施工放样的实际需要增补挡土墙各点的地面高程，并设置施工水准点，在基础表面上弹出轴线及墙身线。 2、基坑开挖 （1）、挡土墙基坑采用挖掘机开挖，人工配合挖掘机刷底。基础的部位尺寸、形状埋置深度均按设计要求进行施工。开挖完成后用轻型触探仪测出地基承载力，当发现与设计情况有出入时，应按实际情况调整设计。 （2）、基础开挖为明挖基坑，在松软地层或陡坡基层地段开挖时，基坑不宜全段贯通，而应采用跳槽办法开挖，以防止
浆砌块石挡土墙施工方案 一．编制依据 1．《万县至梁平高速公路两阶段施工图设计》第二册 2．重庆高等级公路建设指挥部发《技术规范》 3．《公路桥涵施工技术规范》 4．其它有关标准及规定。 二．工程概况 K48K24+750+100~K48+11524+800路肩衡重式仰斜式挡土墙，全长15m50m，最大砌筑高度为7m5m，最矮砌筑高度为2m，墙身及基础均为M7.5水泥砂浆砌筑。总工程量为：80m3.三．施工人员配置 工程师一名，施工员一名，质检员一名，安全员一名，技术工人20人，辅助工人10人。四．施工机械设备配置 CA T-200B，挖掘机一台，JQ350砂浆搅拌机一台。 五．施工方法 1．基础开挖的位置、深度，基底尺寸符合设计图要求，基础的轴线位置，应经校核无误后开挖。轴线控制桩应延长至基坑外加以固定。 2．挖基时基底土不得扰动或被水浸泡。挖至接近基底标高时，应保留10~20cm一层，在基础施工前突击挖出，并整平夯实，经监理工程师同意后，随即砌筑基础。 3．在基坑内设置集水坑与集水沟排水时，应设在基础范围以外。 4．基础的地基承载力必须满足图纸要求，严禁超挖回填虚土。 5．岩层倾斜的基底可作成台阶，使承重面与重力线垂直，纵横向台阶按高1m ，最低平台宽部小于2 m ，其余平台宽部小于1.5 m ,设置。 6．岩层基底挖至标高并检验合格后，应加以湿润，铺一层厚度2~3 cm 水泥砂浆封底。 7．砌体材料应符合设计要求，砂浆配合比应严格按施工配合比控制，砂浆应随拌随用，保持适宜的稠度，一般宜在3~4小时内使用完毕，气温超过30℃时宜在2~3小时内使用完毕。 8．砌筑砌体基础的第一层时，如基底为土质，可直接坐浆砌筑；如基底为岩层或在砼上砌筑时，应先将表面加以清洗、湿润，再坐浆砌筑。 9．砌体顶面应用砂浆抹平，以防止地面水冲刷和渗入。 10．砌体应分层砌筑,砌筑上层时部应振动下层，不准在已砌好的砌体上抛掷、滚动翻转或敲击石块。 11．块石应平砌，并根据墙高进行层次配料，每层石料高度大致齐平。外围定位行列和镶面石，应丁顺相间或二顺以丁排列，丁石伸进墙心部小于25cm ,当厚度为60cm或更薄时，丁石应伸至整个墙伸，砌缝部超过3cm,上下层竖缝开距离不得小于8cm，不得在丁石的上下方布竖缝。 12．沉降缝严格按设计要求贯通整个断面（包括基础）铺放在每隔1~15m处，用沥青麻絮填塞紧密。 六．施工进度安排 基槽开挖计划15天完成，挡墙砌筑计划30天完成，总工期45天完成该挡土墙的施工任务，即2000年6月10日至2000年7月25日。 七．施工程序 实地放样—挡墙轴线、标高—基础开挖—基础墙身砌筑—沉降缝处理、勾缝—回填夯实。 八．质量安全保证措施
阜阳市职业技术学院新校区工程图书信息中心楼 地下室汽车坡道回填土边坡加固 专项施工方案 编制： 审核： 审定： 广东水电二局股份有限公司 东莞轨道交通R2线工程 2310标项目经理部 2011年4月 1、编制依据 (3) 2.2.目前主要工程量 (4) 土方回填4200m3（回填范围政府储备用地现有围墙外10m，长128m， 生产区回填平均高度4.0m，坡比1：1.5，回填方量（10+10+5*1.5）/2*4*57m=3135m3;生活区71m*10*1.5=1065m3）。 (4) 挂网喷锚C15混凝土513.8平方米：挂网喷锚厚度10cm，局部设注浆 锚杆，高差5m处设两层泄水孔。 3、施工现场准备 3.1施工技术准备 (5) 3.2物质条件准备 (5)
3.3施工队伍准备 (5) 3.4作业条件准备 (5) （3）机械设备就位并试运行良好。 4、施工流程 (5) 5、施工工序 (6) 5.1挡土墙施工 (6) 5.2生产区回填土方的护坡施工。 (8) 9、人员组织及劳动力安排 (12) 10、施工进度计划 计划于2011年4月10日开使进行施工，根据临建施工速度，2011年4月20日完成挡土墙加固，5月10日完成护坡喷锚加固工作。 (12) 11、主要设备、机具需用量计划 (12) 12、附件 (13) 12.1施工平面布置图 (13) 12.2边坡支护挡土墙及喷锚支护图 (13) 12.3挡土墙安全稳定性检算书 (13) 附件3 挡土墙安全稳定性检算书 (14) (14) 附图:重力式挡土墙图（参数以实际尺寸计） (14) 计算书见后附（计算参数，根据实际施工，并依照国家建筑标准设计图集04J088（挡土墙） (14)
浆砌石工程施工方案集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
浆砌石工程施工方案⑴、施工方法及工艺流程 块石采用人工抬运，人工砌筑。砌筑砂浆从拌和场由机械拌和，自卸汽车（翻斗）运至作业区，人工挑抬至作业面。砌筑前要放样立标尺，拉线砌筑，浆砌石料保护干净，湿润，砂浆按设计要求拌制，随拌随用。采用铺浆法砌筑，自下而上、逐层进行，均匀座浆，随铺随砌。沉降缝、伸缩缝平整、垂直。 浆砌石施工工艺流程为：建基面处理→砌浆拌和运至现场→铺底浆→选放块石→灌砂浆及插捣密实→勾缝→养护。 ⑵、原材料技术要求 块石：块石选用石质密实坚固、强度高、耐风化、自由面较为平整且没有明显层次纹痕的石料。砌石所用块石应以使用大、中块石为主。大块石：石块的上下两面大致平行、平整，无尖角薄边，块厚一般不小于20厘米。中块石：单块重应大于25公斤，中部厚度一般不小于15厘米。小块石：其用量不得超过该处砌石用量的10%。 ⑶、砌石施工
护坡砌筑需在已削好或回填夯实的建基面上进行，并严格按照施工测量放线的要求砌筑，砌筑面保持湿润。护坡浆砌块石的施工要领是：“平、稳、满、紧”四个字。平—坡面要大致砌平；稳—石料大面要向下座稳避免晃动；满—胶结材料砂浆要填满捣实；紧—石块间缝隙要用小石头及砂浆嵌紧。 ①砂浆的配合比通过试验确定后，用磅计量拌和，砂、水泥、水误差与砼相同。 ②砌筑块石砂浆应拌和均匀，稠度以用手能将砂浆捏成小团，松手后既不松散、又不由灰铲上流下为度。 ③砂浆应随拌随用，保质适宜的稠度，一般宜在3～4小时内内使用完毕，气温超过30℃时，宜在2～3小时内使用完毕，在运输过程和在贮存器中发生离析、泌水的砂浆，砌筑前应重新拌和，已凝结的砂浆不得使用。 ④砌体所用块石应质地坚硬，无风化剥落和裂纹，块石每块重量不宜小于35kg，砌筑前应将块石的表面泥垢洗刷干净，洒水湿润，以免影响砂浆强度。
目录 第一章工程概况 第二章编制依据 第三章施工准备 第四章主要施工技术方案 第五章质量保证措施 第六章安全施工保证措施 第七章文明施工措施 第八章工期保证措施 第九章冬雨季施工措施 附件: 1、选用拟投入得施工机械设备 2、劳动力计划表 3、挡土墙工程施工进度安排 4、挡土墙工程施工总平面图 ?第一章工程概况 工程地址： 挡土墙结构为分上下两步台:均为5米高得直立式毛石挡土墙,挡土墙底部宽3、2米,顶部宽1、9米,采用MU40毛石M10水泥砂浆砌筑，挡土墙间距１５米设沉降伸缩缝一条,内
外顶三边填塞沥青麻筋进墙200ｍm；另设Φ1０0PVＣ管泄水孔。 第二章编制依据 一、二０一三年十月公司提供得布置总图及地形图. 二、二０一三年十月设计所设计得施工图． 三、二０一三年七月进行得现场踏勘. 四、国家颁布得有关施工标准与规范规程。 第三章施工准备 一、建设方应作得准备工作 为了使工程能够顺利开工,建设方应提供施工所需要得水源电源及坐标引点,水准引点,选派贵公司得现场全权代表协商处理建施双方在施工中可能出现得各种问题与事项，委托社会工程质量监督部门对本工程实行工程质量监理,负责组织图纸会审与技术交底,组织决算及竣工验收。 二、施工方应作得准备 1、劳动力准备：积极办妥本工程所需得一切许可批件手续，组织劳动力进场,选拔配备项目施工精干班子,优选各专业工程得施工力量,为本工程全面施工作施工力量得准备。
2、劳动力计划：为加快施工进度,本工程加大施工劳动力投入,确保按预定工期完工。 3、机械准备：我公司机械设备充足，为保证工程质量与工程进度,我公司将配备先进得施工机械,在进场前对机械操作人员进行分组，确立责、权、利,定编、定岗、定任务,加强安全教育，组织维修人员进场。进场前，将机械设备全部检修一遍，确保施工时万无一失。 4、施工技术准备: (１)组织施工管理与技术人员熟悉设计文件。 （２）收集有关技术资料，施工规范与操作规程。 （3)了解本工程得水文、地质、气象、岩土等资料。 (4)规划好交通运输路线,做好施工便道、用水、用电及临建布置，做好劳动力、机械、场地与调配计划． (５)做好详细得施工作业指导书施工组织现场布置、施工程序、施工方法、工程进度计划以及保证质量、安全、进度计划得实施措施。 5、施工场地准备 (1）施工现场布置见施工总平面图。
第一章工程概况 第二章主要施工方案 第一节材料准备 第二节主要机具 第三节工作条件 第四节工艺流程 第五节主要技术措施 第三章施工计划 第一节基础施工 第二节墙体砌筑与分段设置伸缩缝第三节回填用料与泄水孔设置 第四节砌体工程材料质量 第五节砌石要求 第六节进度计划保证措施 第四章雨季施工技术措施 第五章施工质量保证措施 第一节保证措施 第二节技术措施 第三节管理措施 第四节施工工序控制 第五节工程测量质量保证措施 第六节现场试验质量保证措施 第六章安全保障措施 第七章文明施工 第一节组织管理措施
第二节施工现场环境保护第三节绿化工作措施
第一章工程概况本工程为黄石市妇幼保健院挡土墙工程，是黄石市妇幼保健院非常重要的一项分项工程。该分项工程是黄石市妇幼保健院的一个不可分割的一部分，位于黄石市妇幼保健院，高约4 米，长约57.5 米。毛石挡墙是一个非常重要的分项工程，公司非常重视，特派专家到现场考察指导工作。成“ 一”字型布置，墙体材料为浆砌毛石挡墙，基础为毛石混凝土，挡墙上口采用混凝土压顶，压顶上设置安全护栏，挡土墙上口与下部墙面坡度按1: 考虑。在挡土墙正立面设置直径为50 的泄水孔，挡墙泄水孔间距为2X 2m设一个，外斜坡度为3 —5 %采用直径为 50mmPV管成梅花型布置；进水口下部用粘土夯实封层厚30cm其反滤层设置为 40cm 厚粗粒层。挡土墙毛石采用20cm—50cm 人头石，强度不小于35MPa全部山坡防护采用重力式挡土墙防护，采用M5水泥砂 浆砌块石。 挡土墙每隔10m设一道沉降伸缩缝，沉降缝缝宽2cm自地基到墙顶断开，用泡沫塑料板隔开，缝口用沥青麻丝填塞，深度不小于30cm。 挡土墙的基础底面应埋置在地面线以下不小于100cm,采用毛石混凝 土，毛石含量达80%, C30混凝土含量达20%;若受水流冲刷应埋在冲刷线以下，地基应力浆砌块石挡土墙为250 Kpa。墙背回填要分层施工,压实要求不小于95%,回填时不要损坏墙背反滤层,保证泄水孔的通畅。 黄石市妇幼挡土墙工程包括：挡土墙、路旁苗木移栽及路面硬化。第二章 主要施工方案 第一节材料准备 1、石砌体所用的石料应选择质地坚实、无风化剥落和裂纹的石块, 块体的中部厚度不宜小于150mm毛石中部厚度不应小于200mm石砌体各部位所用石块要大小搭配使用，不可先用大块后用小块。 2、砌筑前，应清除石块表面的泥垢、水锈等杂质，必要时用水清洗后方可
挡土墙施工技术方案 一、基础测量放线 根据设计图纸，按围墙中线、高程点测放挡土墙的平面位置和纵断高程。精确测定出挡土墙基座主轴线和起讫点，伸缩缝位置，每端的衔接是否顺直，并按施工放样的实际需要增补挡土墙各点的地面高程，并设置施工水准点，在基础表面上弹出轴线及墙身线。 二、基坑开挖 1、挡土墙基坑采用挖掘机开挖，人工配合挖掘机刷底。基础的部位尺寸、形状埋置深度均按设计要求进行施工。当基础开挖后若发现与设计情况有出入时，应按实际情况调整设计。并向有关部门汇报。 2、基础开挖为明挖基坑，在松软地层或陡坡基层地段开挖时，基坑不宜全段贯通，而应采用跳槽办法开挖，以防止上部失稳。当基底土质为碎石土、砂砾土、砂性土、黏性土等时，将其整平夯实。 3、基坑用挖掘机开挖时，应有专人指挥，在开挖过程中不得超挖，避免扰动基底原状土。 4、基坑刷底时要预留10%的反坡（即内低外高）预留坡底的作用是防止墙内土的挤压力引起挡土墙向外滑动。 5、开挖基坑的土方，在场地有条件堆放时，一定要留足回填需用的好土；多余的土方应一次运走，避免二次倒运。 6、在基槽边弃土时，应保证边坡稳定。当土质好时，槽边的堆土应距基槽上口边缘1.2米以外，高度不得超过1.5m。 7、任何土质基坑挖至标高后不得长时间暴露，扰动或浸泡，而削弱基底承载能力。基底尽量避免超挖，如有超挖或松动应将其夯实，基坑开挖完成后，应放线复验，确认位置无误并经监理工程师签认后，方可进行基础施工。 三、砂浆拌制 1、砂浆采用机械搅拌，投料顺序应先倒砂、水泥，最后加水。搅拌时间宜为3~5min，不得少于90s。砂浆稠度应控制在50mm~70mm。 2、砂浆配制应采用质量比，砂浆应随拌随用，保持适宜的稠度，一般宜在3~4h内使用完毕，气温超过30℃时，宜在2~3h内使用完毕。发生离析、泌水的砂浆，砌筑前应重新拌和，已凝结的砂浆不得使用。 3、为改善水泥砂将的和易性，可掺入无机塑化剂或以皂化松香为主要成份的微沫剂等有机塑化剂，其掺量可通过试验确定。 4、砂浆试块：每工作台班需制作立方体试块2组（6块），如砂浆配合比变化时，应相应制作试块。 四、扩展基础浇筑 1、开挖基槽及处理后，检查基底尺寸及标高，报请监理工程师验收，浇注前要检查基坑底预留坡度是否为10%（即内低外高），预留坡度的作用是防止墙内土的挤压力引起墙体向外滑动。验收合格后浇注垫层 2、进行放线扩展基础，支模前放出基础底边线和顶边线之间挂线控制挡土墙的坡度。 3、支模：模板采用15mm厚覆膜光面多层木板，50×100木枋背楞。要求模板拼缝整齐，做到横平竖直，施工过程必须横向、竖向均拉通直线检查。竖向拼缝需错缝，错缝位置为模板长度的一半。操作时按从下到上顺序边拼校正边加固，保证施工位置平整不漏浆。
浆砌片石挡土墙施工方 案 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
浆砌片石挡土墙施工方案 一、工程概况 互通A匝道起止桩号AK0++。包含路基、通道、桥梁等。 二、编制依据 《公路工程技术标准》 《砌体工程施工质量验收规范》 三、原材料要求 1、石料 浆砌石砌筑用石料（主要是片石）选用质地均匀、坚硬、无裂缝、不易风化的石料，石面无风化屑、泥迹、污垢，尽量选用较大的石块砌筑，片石应大致方正，无锋楞凸角，顶面及底面应较为平整，其厚度不宜小于20cm，饱和抗压强度不得低于 30Mpa。 2、砂 砂采用中粗河砂并应过筛。砂的质量标准符合相应材料的质量标准，砂的最大粒径不宜超过㎜，砂的含泥量应不大于5%。 3、水泥 采用普通硅酸盐水泥，水泥进场应有产品合格证和出厂检验报告，进场后应对强度、安定性及其他必要的性能指标进行取样复试。 四、施工流程 施工准备→基坑开挖→报检复核→砌筑基础→选修面石拌砂浆→砌筑墙身→清理勾缝→竣工交验 五、施工方案 1、挂牌施工 施工前必须树立质量意识，坚持挂牌施工，包括砂浆配合比牌、安全标示牌、施工标志牌等。 2、测量放线
使用全站仪根据设计图纸测设出挡墙的中轴线，并打出控制点，现场用钢尺定出基础的边线并用水准仪测量各点的高程，确定下挖深度，经符合无误后报监理审查认可后进行下到工序的施工。 3、挖基 基坑开挖过程中，防止雨水流入或地下水渗出，必须在基础尺寸外侧开挖排水沟和积水坑，配一台潜水泵，以便把积水立即抽排出积水坑外，保证挖基工作在无水情况下安全进行。 基坑开挖至设计标高和几何尺寸满足图纸要求后，通知试验室和监理工程师，用动力触探仪作地基承载力试验，检查是否满足设计要求，若不能满足设计要求，应与监理工程师协商处理方案，直至符合设计要求为止。 基坑底标高、几何尺寸、地基承载力、基坑密实度等都符合要求后报监理工程师检验，并且得到监理工程师的认可后方可进行下道工序的施工。 4、浆砌片石基础 砌筑前，首先将片石中的风化石，杂质等清理干净，砂必须是经过试验合格的，砂浆拌合采用搅拌机拌合。 砌筑前，再次复核各部尺寸，另外测量组将基础顶标高控制桩打在基坑四周，以便砌筑基础时拉线控制基础顶标高。砌筑前先开挖凸榫基坑，砌筑凸榫，经验收合格后进行基础的砌筑。 砌筑基础根据厚度的不同分两层或三层砌筑，每层砌筑的厚度30-35cm，但分层不找平，使基础上下交错连成一体。 砌筑时用砖刀和捣浆棒一起将缝密实，不出现空洞和砂浆不饱满现象。 每个段落施工基础时，首先按图纸的要求将沉降缝位置确定且固定好，当砌筑到此时，用沥青麻絮将此隔开。 5、浆砌片石墙身 基础砌筑完毕后，必须与设计图纸核对，检查几何尺寸与基础顶设计标高是否有偏差，经自检确认符合要求后报监理工程师签证认可后开始墙身砌筑。 砌筑前，先将基础表面清理、冲洗干净。 为保证墙身位置及断面尺寸的准确，当底面尺寸放好样后，用木板制成墙身断面挂线样板，将挂线样板固定在沉降缝位置，在墙端转角点挂线控制墙身的砌筑。在施
驳岸浆砌护坡、挡墙施工方案 一、施工概况 太极湖库周路沿山而建，中部为湖区，路基靠湖侧驳岸边坡砌筑厚50cm的MU30M10浆砌护坡。驳岸护坡K2+020～+300、K7+440～+660地段，为保证湖底宽度，此段设置两级挡墙，下部挡墙高4m，原地面以下高1.5m，露出地面部分高2.5m；其余地段护坡设浆砌基础，基础高1.5m，基础顶面与原地面平。 二、施工准备 1.施工机械、人员配置 为创优质工程，确保工期，针对本合同段防护工程分布情况，并根据以往施工经验，决定加大人力、设备、资金投放，多作业队，同时展开方式施工。全部防护工程安排4个施工队,主要施工人员及机械设备如下。 1）人员安排 2）机械设备准备 主要机械设备表：
2.边坡修整 路基靠湖侧驳岸线按驳岸逐桩坐标呈线型变化，坡比1：1.75，为保证浆砌护坡的施工质量，浆砌护坡施工前，要求按下列要求对靠湖侧路基边坡进行修整。 （1）边坡坡度不陡于设计值。 （2）直线地段边坡坡面在一个平面内。 （3）曲线段边坡坡面与设计要求的曲线线形一致，圆顺过渡，不能有突变。 （4）边坡上及坡脚处不能堆积、遗留土石及杂物。 （5）边坡坡面要求夯实。 三、施工方案 1.驳岸护坡及挡墙尺寸 1）驳岸护坡一般地段，护坡及基础均采用M10砂浆、MU30片石；基础高1.5m，底宽1.0m，靠护坡侧内边按1：0.3坡度倾斜加宽，顶面与原地面平；驳岸护坡垂直厚度50cm，坡比1：1.75，护坡与基础连接处护坡与基础顶面平（详见施工图）。 2)驳岸护坡K2+020～+300、K7+440～+660地段，为保证湖底宽度，此段设置两级挡墙，护坡及挡墙均采用M10砂浆、MU30片石；挡墙高4.0m，原地面线下深度1.5m，底宽2.825m，向内侧按1：10的坡度倾斜，挡墙外侧按1：0.2的坡度向内收，挡墙内侧垂直向上1.327m后水平回收0.5m,然后按1：0.3的坡比向外倾斜到挡墙顶；驳岸护坡垂直厚度50cm，坡比1：1.75，护坡与挡墙连接处护坡与基础顶面平（详见施工图）。 2.施工要点 1）驳岸护坡一般地段，驳岸浆砌护坡坡比1：1.75，护坡基础顶面与原地面平，护坡与基础连接处护坡与基础顶面平。由于原地面高低不平，护坡基础的位置按驳岸边坡坡比1：1.75向下延伸至原地面确定，但长度小于3m的凹凸部分原地面部分，可对原地面进行填挖处理，对于长度较大的斜坡地段及地形变化地段，挡墙基础以台阶形式过渡，但挡墙基础的最小埋深不得小于1.0m，以方便施工及增加护坡基础的稳定性。 2）驳岸护坡K2+020～+300、K7+440～+660地段，为保证湖底宽度，此段设置两级挡墙，挡墙高4.0m，原地面线下深度1.5m。为保证护坡及挡墙的稳定性、美观性，下部4.0m高挡墙墙顶标高要水平或呈线型变化，原地面部分长度小于3m的凹凸部分，对原地面进行填挖处理，长度较大的斜坡地段及地形变化地段，挡墙基础以台阶形式过渡外，挡墙原地面下1.5m挡墙基础可适当调整，但挡墙基础的最小埋深不得小于1.0m。
