目录第一章工程概况 第二章主要施工方案 第一节材料准备 第二节主要机具 第三节工作条件 第四节工艺流程 第五节主要技术措施 第三章施工计划 第一节基础施工 第二节墙体砌筑与分段设置伸缩缝第三节回填用料与泄水孔设置 第四节砌体工程材料质量 第五节砌石要求 第六节进度计划保证措施 第四章雨季施工技术措施 第五章施工质量保证措施 第一节保证措施 第二节技术措施 第三节管理措施 第四节施工工序控制 第五节工程测量质量保证措施 第六节现场试验质量保证措施 第六章安全保障措施 第七章文明施工 第一节组织管理措施 第二节施工现场环境保护 第三节绿化工作措施 第八章机械设备及劳动力安排

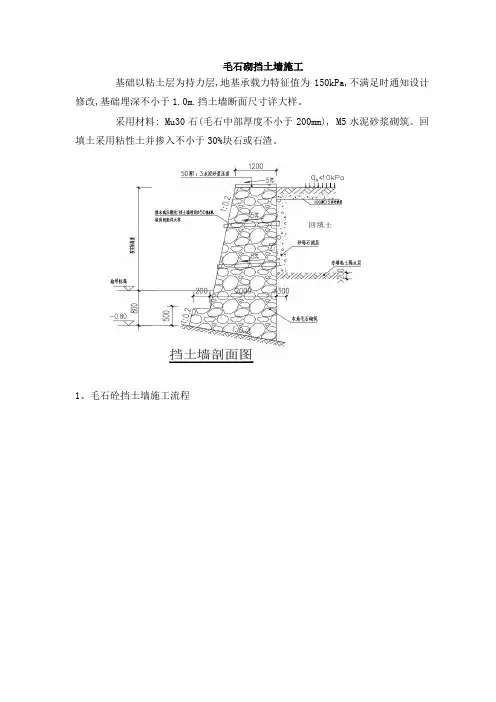

第一章工程概况 本工程为黄石市妇幼保健院挡土墙工程,是黄石市妇幼保健院非常重要的一项分项工程。该分项工程是黄石市妇幼保健院的一个不可分割的一部分,位于黄石市妇幼保健院,高约4米,长约57.5米。毛石挡墙是一个非常重要的分项工程,公司非常重视,特派专家到现场考察指导工作。成“一”字型布置,墙体材料为浆砌毛石挡墙,基础为毛石混凝土,挡墙上口采用混凝土压顶,压顶上设置安全护栏,挡土墙上口与下部墙面坡度按1:0.1-0.15考虑。在挡土墙正立面设置直径为50的泄水孔,挡墙泄水孔间距为2×2m设一个,外斜坡度为3-5%,采用直径为50mmPVC管成梅花型布置;进水口下部用粘土夯实封层厚30cm,其反滤层设置为40cm厚粗粒层。挡土墙毛石采用20cm—50cm 人头石,强度不小于35MPa。全部山坡防护采用重力式挡土墙防护,采用M5水泥砂浆砌块石。 挡土墙每隔10m设一道沉降伸缩缝,沉降缝缝宽2cm,自地基到墙顶断开,用泡沫塑料板隔开,缝口用沥青麻丝填塞,深度不小于30cm。挡土墙的基础底面应埋置在地面线以下不小于100cm,采用毛石混凝土,毛石含量达80%,C30混凝土含量达20%;若受水流冲刷应埋在冲刷线以下,地基应力浆砌块石挡土墙为250 Kpa。墙背回填要分层施工,压实要求不小于95%,回填时不要损坏墙背反滤层,保证泄水孔的通畅。 黄石市妇幼挡土墙工程包括:挡土墙、路旁苗木移栽及路面硬化。 第二章主要施工方案 第一节材料准备 1、石砌体所用的石料应选择质地坚实、无风化剥落和裂纹的石块,块体的中部厚度不宜小于150mm。毛石中部厚度不应小于200mm;石砌

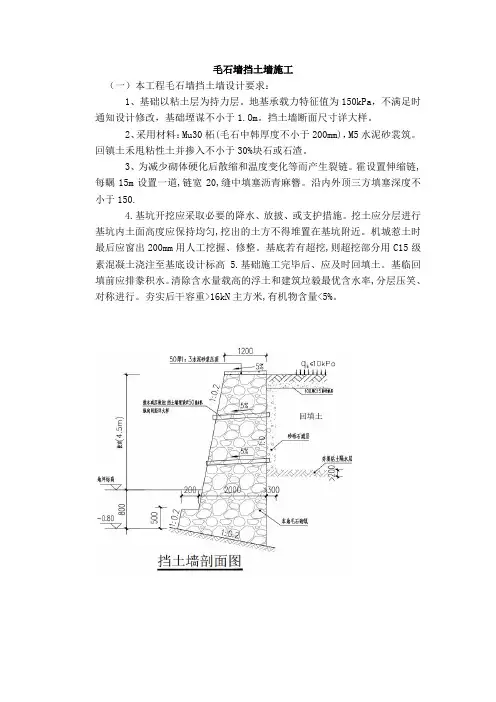

毛石挡土墙施工技术要求 一、材料技术要求: (一)水泥: 1、进场时要有质量证明文件; 2、应按品种、强度、出厂期、生产厂等检查验收,并分别堆放,先到先用; 3、袋装水泥叠堆高度不宜超过10包; 4、不宜露天堆放。如露天堆放,应下有防潮垫板,上有防雨篷布; 5、使用期不宜超过出厂期三个月,超期应先行检验其强度。 砂子:宜采用中砂,并应过筛,砂的质量要求,其松散体积密度应大于1400kg/ m3,其空隙率应小于45%;用肉眼观察,不宜含有草根、树叶、树枝、塑料品、煤块、矿渣等杂物,砂的含泥量不应超过5%。 (二)毛石:毛石进场前应检查其强度等级(Mu30)、耐久性是够满足设计。检查砌筑石材的力学性质除了考虑抗压强度外,根据工程需要,还应考虑它的抗剪强度、冲击韧性等。石材的耐久性主要包括有抗冻性、抗风化性、耐火性、耐酸性等。采用的毛石应质地坚实,无风化剥落和裂纹;石材表面无泥垢、水锈等杂质。, (三)PVC管:采用符合国家制定的行业标准的合格产品。外观检查管材的内、外表面应光滑、平整、无凹陷、分解变色线和其它影响性能的其它缺陷。管材不应含有杂
质,应不透光。管材端面应切割平整并与轴线垂直。 (四)砂浆:砂浆进场前需作检测试验,保证砂浆等级和强度必须符合设计要求的强度(M10)。拌制砂浆用水泥、砂应符合上述技术要求,用水应采用不含有有害物质的洁净水。拌制时应严格按照水泥、砂重量配合比用量配制,。拌合时间不得少于1.5min。 二、基础砌筑: (1)石质基底应清理干净松散岩层,浇水湿润后坐浆砌筑;土质基底直接坐浆砌筑。 (2)地面线以下部分可不修凿镶面石。 (3)基础砌出地面后立即回填夯实,并作好顶面排水、防渗设施,以防基底被浸泡、软化。 (4)基础应在开挖完成后立即进行,做到随开挖、随下基、随砌筑。 三、墙身砌筑: (1)本工程各部分施工高度按规划与设计图。 (2)挡土墙每间隔10-20m应设置一道变形缝(或者伸缩缝)。当墙身高度不同墙后荷载变化较大或者地基条件较差时,应采用较小的变形缝间隔。另在地基岩性变化处墙高突变处和与其它建(构)筑物连接处应设沉降缝。本工程变形缝按图纸设置。 (3)变形缝宽度为20-30mm。缝内沿墙的内、外、顶三面填塞沥青麻筋或涂沥青木板,塞入深度不宜小于200m。
毛石挡土墙砌筑方案 Company Document number:WUUT-WUUY-WBBGB-BWYTT-1982GT

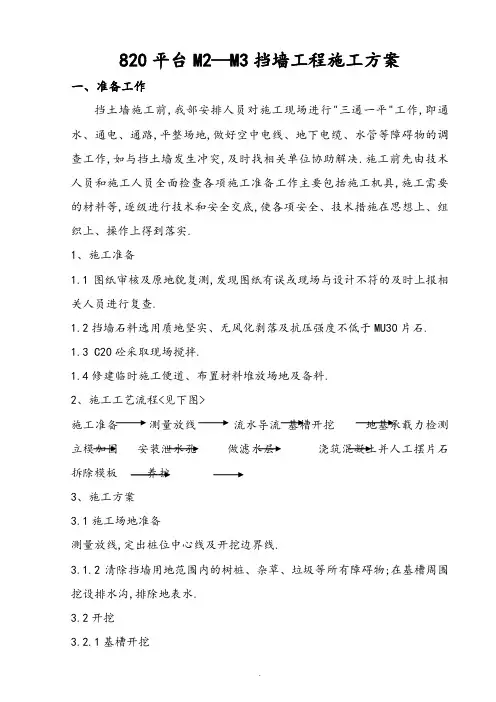

毛石挡土墙砌筑方案 一、工程概况 东莞海逸豪庭 D1期住宅发展项目(御峰)工程位于东莞市厚街环岗村部分坡地,场地的平整需进行土坡开挖。根据设计图纸的场地面积要求,按设计建筑场地面积平整场地, D1b&D1c(1)毛石挡土墙最高为米,宽为米、垫层用C15砼,厚度为10CM,基础底板的钢筋保护层厚度为40CM。总长度约为米(见附图1) 其中先在D1c(1)宝柏径5-5和5′-5′土坡场地进行开挖。长达米,。考虑5-5、5′-5′、6-6边坡的长期稳定,将在5-5、5′-5′、6--6两面边坡上各砌一排毛石挡土墙及护脚。(见图a) 5-5和5′-5′坡挡土墙的高度约至,其中一段长约;另一段挡土墙长约米(见图b),6-6坡护脚长约110米,高米。三段墙面及护脚宽加工作面约为至米,走势沿原土坡走势,边坡护脚(挡墙)总长约为 二、施工部署 工期 按照业主招标文件的要求,根据本工程的主要工程量、现场施工条件、机械的配备、施工顺序和合同规定的施工进度要求,编制施工进度计划.挡土墙施工工期需90天。施工期为交叉作业(见附图2) 施工安排 施工流程图: 测量放线→基槽开挖→基槽验收→基底砼垫层→挡土墙砌筑→C20砼压实→挡土墙勾缝→土方夯实→排水沟砌筑→排水沟勾缝 劳动力计划: 劳动力计划
材料配备: 水泥:1、进仓时要有质量证明文件; 2、应按品种、强度、出厂期、生产厂等检查验收,并分别堆放,先到先用; 3、袋装水泥叠堆高度不宜超过10包; 4、不宜露天堆放。如露天堆放,应下有防潮垫板,上有防雨风篷布; 5、使用期不宜超过出厂期三个月,超期应先行检验其强度。 砂子:宜采用中砂,并应过筛,砂的质量要求,其密度应大于2.5g/m3 ,其松散体积密度应大于1400kg/m3,其空隙率应小于45%;用肉眼观察,不宜含有草 根、树叶、树枝、塑料品、煤块、矿渣等杂物,砂的含泥量不应超过5%。 毛石:毛石进场前应检查其强度等级(Mu30)、耐久性是够满足设计。检查砌筑石材的力学性质除了考虑外,根据工程需要,还应考虑它的抗剪强度、冲击韧 性等。石材的耐久性主要包括有、、耐火性、耐酸性等。采用的毛石应质地 坚实,无风化剥落和裂纹;石材表面的泥垢、水锈等杂质,砌筑前应清除干 净。毛石应成块状,中部厚度不宜小于15cm。抽查一组毛石检查试导体试验 报告。
砌体挡土墙施工方案 三、详细施工方案 (一)、施工放样及基坑开挖 根据设计图,在每沉降缝横断面方向上放出两上附桩,作为控制桩。然后抄出挡土墙位臵原地面高程,根据原地面设计图纸尺寸及原地面与基础的高差按设计要求放坡,用钢尺拉出基坑开位臵。用人工或人工与机械相结合,由于路肩挡墙位临河边,要求挡墙在挖基过程中基坑范围内高程低于河水面高程时,则要修筑围堰,边抽水边挖基,挖至距基底设计高程约30cm。然后采用工清基,将基底清理干净、平整、符合设计尺寸(高程±50mm,断面尺寸不小于设计,超挖部分用同强度圬工回填,严禁用土回填,基坑开挖后应该及时封闭,避免淋雨承载力下降),请中心实验室与监理工程师对基坑进行检验,合格后,即可下道工序施工,挖至设计标后,如果承载力达到设计要求,这应按实地情况调整设计,改变挡土墙起止点位臵或基底标高等。基坑开挖必须跳槽开挖,及时分段砌筑的办法施工,同时,还应视情加强施工期的临时支护。基底逆坡应符合设计要求(1: 10),以保证墙身稳定。基础埋臵深底应满足规范要求,墙趾前地段倾斜时,墙趾前地段斜时,趾前应留有符合规范要求的足够的襟边宽度。冲刷深度一般为1.5~2.0米,在河弯顶冲段应取高限值。挡墙地表下埋臵不小于1米,受冲刷时,应在冲刷线下不小于1米,冰冻地区,应埋臵于冰冻线以下不小于0.25米,否则基底下都应作加深或其它特殊处理。
(二)、挡土墙的砌筑 1、片石挡土墙按设计要求采用10#按砂浆砌30#片石,挡墙石料采用石质均一、不易风化、无裂缝、表面清洁、抗压强度小于30Mpa 的片石,片石尖锐凸出部分须敲除,并具备两个大致平行的面,厚度不得于15厘米,长、宽分别不小于30厘米和22.5厘米,其抗冻性及抗浸蚀性应满足规范要求。浸水挡土墙地面线以下部分采用20号片石混凝土(一般为基底以上3~4米),其余部分采用10号水泥砂浆砌筑片石,挡土墙的施工方法如下: 2、挡土墙的底部、顶部和墙面外层,宜选用尺寸较整齐的较大片石砌筑。 3、砌筑前须将清除石料表面污泥,灰土及其它杂质,必须将片(块)石用清水湿润。 4、砌筑过程采用铺浆法和挤浆法结合,砌体分层砌筑,挤浆必须到位,严禁出现空洞。竖缝错开不小于80mm,水平缝须在一直线上。施工后对砌缝养生不小于14天。 5、如不是连续砌筑,在砌筑之前必须用新鲜砂浆重新铺底再接到往上砌筑。下班前砌体顶面可以不铺砂浆,上班时再铺设。 砌筑时,应从沉降缝的一端往另一端砌筑,也可以从中间往两端,两端往中间砌筑。严禁先砌4周,后填中心的施工方法。下班前顶面尽量保证平行于路面。 6、砌筑时要面坡和背坡均要设臵坡度板,并且挂线施工,每天上班前要检查坡度板坡度,避免在施工中坡度比变化,每砌筑2米用仪
毛石挡土墙施工组 织设计
烟台和润水处理设备有限公司新厂区挡土墙工程 施 工 组 织 设 计 烟台德润建筑有限公司 4月10日
目录 一、编制依据 (2) 二、工程概况: (2) 三、现场施工准备 (3) 四、施工流程图 (4) 五、施工工艺 (4) 六、主要安全措施 (7) 七、安全生产、文明施工措施 (10) 八、安全生产保证措施 (14) 九、工程质量保修措施 (17) 十、风险管理和发生事故的应急措施 (17) 十一、附图、附表 (19)
一、编制依据 1、根据业主、设计要求按国家建筑标准设计图集挡土墙04J008。 2、《工程测量规范》GB50026-93 3、《建筑地基处理技术规范》JGJ79- 4、《建筑边坡工程技术规范》GB50330- 5、《建筑地基基础工程质量验收规范》GB50202- 6、《砌体结构工程施工质量验收规范》GB50203- 7、建设单位提供的烟台安信精密机械有限公司挡土墙施工图、及技术 要求。 二、工程概况: 1、本工程位于烟台开发区A-34小区,南靠宁德街,东邻湘潭路,本次设计挡墙位于和润水处理环保设备有限公司新厂区东侧、西侧、南侧、北侧。 2、本工程A-F挡土墙位置参见建筑总平面布置图,挡土墙顶高程参照建筑总平面布置图中标注的高程来计算。其中A-J段及AB段,按设计要求换填800mm厚级配砂石。 3、根据场地岩土工程条件、挡土墙内外设计标高,挡土墙均采用放坡方案挖土。基槽开挖深度遇到地下水时,先挖积水坑,再采用明排措
施,后降水再施工,保证基槽不浸泡。 4、本方案只对我公司承包范围内的挡土墙及挡土墙内的回填土的具体施工方法作叙述,不包括植物种植和种植土。 5、本工程的俯斜重力式挡土墙设计要求为毛石挡墙,毛石强度不小于Mu40,砌筑砂浆采用成品DMM10。 三、施工准备工作 1、气象、地形和水文地质的调查 掌握气象资料,以便综合组织全过程的均衡施工,针对性地制定雨季、大风天气的土方开挖时挡土墙砌筑的施工措施与施工进度计划。 2、由技术部门组织项目组有关人员认真学习图纸,进行会审工作,由设计方进行交底,理解设计意图及施工质量标准,准确掌握设计图纸中的细节,明确工艺流程,以便正确无误地组织施工。 3、编制施工图预算和施工预算 由预算部门根据施工图、预算定额、施工方案、施工定额等文件,编制施工图预算和施工预算,以便为工程拔款、编制施工作业计划、人力资源和材料机具准备提供依据。 4、标高及控制网的设置 根据本工程的特点,挡土墙周围建筑均已形成,可利用建筑物的外边线作为挡土墙控制线,建筑物室内设计标高作为挡土墙的控制标高。 5、施工队伍的准备 根据该工程的特点和施工进度计划的要求,确定各施工阶段的劳动力需用量计划, 选择高素质的施工作业队伍进行该工程的施工。
挡土墙工程施工方案 施 工 方 案 编制人: 审核人: 审批人: 编制单位: 编制日期:2016年月日
挡土墙工程施工方案 目录 一、工程概况........................................................................................ - 3 - 二、编制依据........................................................................................ - 3 - 三、施工进度保证措施 .......................................................................... ..4 四、施工准备......................................................................................... ..4 五、施工工艺流程 ................................................................................... .6 六、主要的施工方法及技术措施 (6) 七、安全措施.......................................................................................... .18 八、质量控制措施 ............................................................................... .19 九、质量检验.......................................................................................... .20 十、环保措施.......................................................................................... .20 十一、安全文明施工措施 ................................................................... .21十二、主要施工机具设备 ................................................................... .22 十三、施工进度控制计划表 ............................................................................ .23 附件................................................................................................................. .24

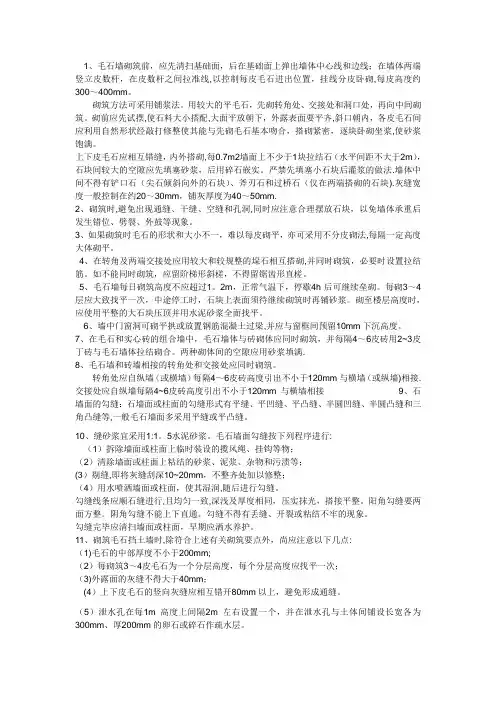

砌筑挡墙工程施工 1、基坑开挖 根据基坑深度,现场施工条件及土质,本工程基坑采用放坡形式开挖、深度较深处若有地下水,则采用单排井点降水或基坑明沟排水。挡土墙施工前做好排水工作,防止地表水流入基坑。沟槽采用机械挖方,人工整修边坡和基底处理。基坑逐层开挖,逐层整修边坡,当开挖至基底以上20cm 时采用人工清理基底,并检测基底承载力。 2、浆砌块石挡墙施工 (1)基坑开挖及基底处理:施工方法参照上述。 (2)毛石挡墙基础施工:采用首先在基坑内定出基础轴线及标高,然后进行毛石垫层施工,注意毛石垫层应选用干净的毛石,毛石排列应交叉错位,尽量凸于垫层表面,使其与浆砌片石基础联成整体。(3)座浆挤浆法砌筑施工方法:砌筑前按设计图纸精确放出实样,四方挂线砌筑。砌筑第一层砌块时,,应将其表面清洗、润湿后,先出座浆再砌石。砌筑斜面时,斜面应逐层放坡,以保证规定的坡度。砌块间用砂浆粘结并保持一定的厚度,所有砌缝要求砂浆饱满。同一层石料及水平灰缝的厚度要均匀一致,每层按水平砌筑,丁顺相间,砌石灰缝互相垂直,缝宽和错缝按有关规定处理。砌是顺序为先角石,再镶面,后填腹。填腹石的分层高度与镶面相同;圆端、尖端及转角形砌体的砌石顺序,自顶点开始,按丁顺排列接镶面石。
3、挡墙施工技术措施 (1)根据工地特点、工期要求及施工条件,结合自己的设备能力,做出施工组织设计,在挡墙施工前3天报监理工程师,经监理工程师批准后,方可开始施工。 (2)砌筑时必须两面立杆挂线或样板挂线,外面线应顺直整齐,逐层收坡,内面线可大致适顺。在砌筑过程中应经常校正线杆,以保证砌体各部尺寸符合图纸要求。 (3)沿墙长度方向地面有纵坡时,应沿纵向按图纸要求做成台阶。砌筑基础的第一层时,如基底为基岩时,应先将其表面清洗湿润,坐浆砌筑。砌筑工作中断后再进行砌筑时,应将砌层表面加以清扫和湿润。 (4)砌体应分层座浆砌筑,砌筑上层时,不应振动下层,不得在已砌好的砌体上抛掷、滚动、翻转和敲击石块。砌体砌筑完成后,应进行勾缝。 (5)工作段的分段位臵宜在伸缩缝和沉降缝之处,各段水平缝应一致,分段砌筑时,相邻段的高差不得超过l.2m 。 (6)墙基槽的开挖和回填应符合设计和规范要求。 (7)墙体的沉降缝、伸缩缝、防水压、泄水孔,应符合图纸规定或按监理工程师的指示位臵。 (8)块石挡土墙的底部、顶部和墙面外层,宜选用较整齐的大块石砌筑。墙体背面应设臵反滤层,并保证泄水孔畅通。 (9)墙趾处的基坑在墙身砌筑一定高度后应及时回填夯实,并做成
怀化三一地级再制造中心 编制: 审核: 批准: 娄底市塘建虹程公司 2015年10月20日 挡 土 墙施工 方案
怀化三一地级再制造中也当土墙施工方案 —、工程闕兄:谢当土墙为怀化三一瞬再?m中mm当土墙。扌呈 墙采用MU30片石、M10水泥砂浆砌泄水孔采用100PVC管,孑涩巨2~3m ,上下左右交错成槪抑布置。 二、施工程序:测量定位放线f 土方开挖—砌筑挡墙—鯛土T蜩勾缝 三.施工方法: 1.竝工程: 基础采用反铲掏屈机开挖、装车启銅气车运土运往堆土场,融留300 厚采用人工^挖。濤彎諌要及时组织验收,避免基坑槽长时'可遭暴a西,及 挡土墙强舷须达SU70%方可回填,希噤长时间冈吹日嘶林;回 填土要用与基础±质同样的土,含水找制^12%?15%。每层铺厚度 200mm ,鑑?大于250mm ”探蚌討闵几按,昨寸应窃非 足诙力按要时匀轆榊奸佥则 眞 2.毛S挡墙工程: 鳏:片石不得低于MU30尺寸以不小于300mm为宜,毛石砌体应采剧齐礙瞰(皿嘶尼蜩)”, MKWW只(即琳饱满度)应大于80% ,挡墙每隔10m设伸飨逢,缝宽约30mm用沥青麻丝塞于200mm ”扌: 2加尼昨龙平,JWWmm. : 豳塾曹内1£±^,碍寸; wm 前应做好放线定位,瞬头及中间用钢管当桩位点,在钢管上抄平严格控制
挡墙采用丁顺组砌的砌筑6式,挡墙每隔3?4皮毛石为一^层高度, 每个分层高度应找平一次;夕卜露面的灰缝厚度不得大于40mm ”两个分层高度盼^0^津环彭」'于80mm ;估姪IWW魅、 泄水孔:设计要求高度2m设置泄7k管(采用(plOOPVC管)z为了防止沙土寧者Bff?L ”帥卿阳乍反襯,反管制作,反滤层与砌体间铺设长宽各为300mm ,厚200mm。 四.确保工程质量的技术组蹿施质量目标:工程质量合格,村绝施工中重大质量事故。 1、±75开挖 割开扌池殲igHiB氏要求留置,越时WW理,膽壁 方。 聲纟碰只[沁畑游,分號銅册挖,挖,m 以上要予留200厚不挖,待竝层施工前人工滝窍,及时组织验收浇垫层腔, 避免基坑槽长时间遭暴?,及雨水进入。 2、±7拒]填 当售有关咅阳踽合格后预进行切回真0±蒯土料首题腕的土要进彳聞,旬/m*襁融5%,含雄不趣高融低,必行”并用蚌甫询Iffl行參。填土厚度不应大于30cm ,回填土应翊宛要求分层进行密实度诵佥,当醱度达51 股计要求时方可进行上层土回填。 3、挡墙砌筑 扌出艇缝,ewm删,融挡圖借戦垂
一、材料要求: 1.石料 应符合设计规定的类别和强度,石质应均匀,不易风化,无裂纹;石料强度、试件规格及换算应符合设计要求,石料强度的测定应按现行规程执行。 片石一般是用爆破或楔劈法开采的石块,卵形和薄片者不得采用。用做镶面的片石,应选择表面较平整、尺寸较大者,并应稍加修整。 2.水泥 水泥进场应有产品合格证和出厂检验报告,进场后应对强度、安定性及其他必要的性能试指标进行取样复试。其质量必须符合国家现行标准《硅酸盐水泥、普通硅酸盐水泥》(GB175)等的规定。 根据国家现行标准《硅酸盐水泥、普通硅酸盐水泥》(GB175)等的规定,当对水泥质量有怀疑或水泥出厂超过3个月时,在使用前必须进行复试,并按复试结果使用。不同品种的水泥不得混合使用。 3.砂 (1)、砂采用流沙河砂。砂的质量标准应符合混凝土工程相应的质量标准。 (2)、砂的最大粒径:用于砌筑片石时的砂,最大粒径不宜超过5mm。

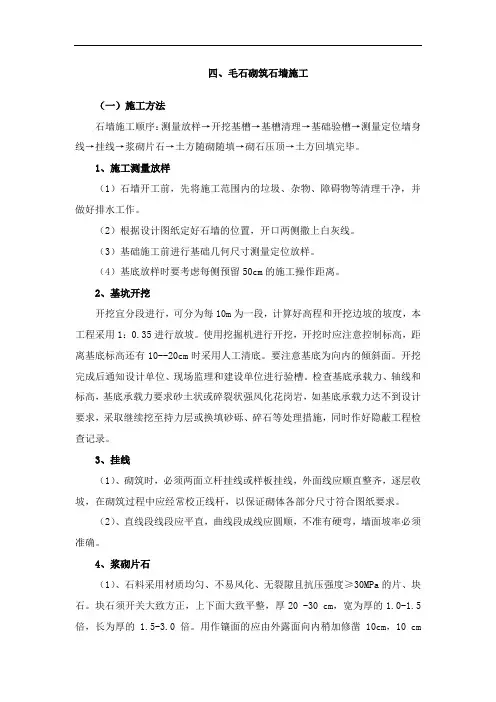

(3)、砂的含泥量:因本工程砌筑砂浆强度等级为M10,因此砂的含泥量应不大于3%。 4. 水 砌筑砂浆所用的水采用景洪农场饮用水,当采用其他水源时,应按有关标准确认合格后使用。砂浆按设计规定M10的水泥砂浆砌筑,片石挡土墙砌筑采用强度等级为M10的水泥砂浆砌筑、沟缝砂浆的配合比应通过试验确定,砂浆应有良好的和易性,圆锥体沉入度50mm—70mm,气温较高时可适当增大。 二、施工工艺及流程 1、基础测量放线 根据设计图纸,按围墙中线、高程点测放挡土墙的平面位置和纵断高程。精确测定出挡土墙基座主轴线和起讫点,伸缩缝位置,每端的衔接是否顺直,并按施工放样的实际需要增补挡土墙各点的地面高程,并设置施工水准点,在基础表面上弹出轴线及墙身线。 2、基坑开挖 (1)、挡土墙基坑采用挖掘机开挖,人工配合挖掘机刷底。基础的部位尺寸、形状埋置深度均按设计要求进行施工。开挖完成后用轻型触探仪测出地基承载力,当发现与设计情况有出入时,应按实际情况调整设计。 (2)、基础开挖为明挖基坑,在松软地层或陡坡基层地段开挖时,基坑不宜全段贯通,而应采用跳槽办法开挖,以防止
一、编制依据 (2) 二、工程概况: (2) 三、现场施工准备 (3) 四、施工流程图 (5) 五、施工工艺 (6) 六、主要安全措施 (8) 七、安全生产、文明施工措施 (9)
、编制依据 1、国家和行业颁布的有关现行施工规范和标准。 2、中国建筑工业出版社出版的《建筑施工手册》。 3、国家建筑标准设计图集04J008 (挡土墙) 4、国家建筑标准设计图集11J930 (明沟式散水) 5、建设部颁发的《建筑工程施工现场管理规定》。 6、建设单位提供的挡土墙施工总平面图及技术要求。 二、工程概况: 1、本工程为盘县乌蒙大草原景区旅游服务综合体项目一期工程 整个A区为坡地建筑,1-9#楼、派出所和管理用房、停车场沿着十一号公路北侧布置,1-9#楼室内地坪高差约为32米,每栋房屋之间或房屋与停车场之间有高差处设计为重力式挡土墙来解决高差问题。挡墙分布面积较广,有的在停车场,有的在边坡上,95%勺工程量不在垂直运输覆盖范围之 内,施工操作难度大,材料水平运输难度大,安全防护难度大。毛石墙体高2-8米,垂直运输难度大,全人工垂直运输;毛石挡土墙持力层地基为原生土(粘土),但是持力层埋置较深,室外自然地貌标高下2-5米,作业区除 基槽开挖采用机械作业外,其它工作内容全部为人工作业,如材料的运输,岩石的破碎等。由于整个施工现场内基本为土体覆盖,挡墙所需要的石材需由30公里外的采石场采购挖运至施工现场,且在砌筑前需二次人工破碎,因此工作量巨大。 2、本工程的挡土墙位置参见建筑总平面布置图,由于建筑总平面布置图中未对景观部分的挡土墙工程作设计,因此此方案不含景观挡土墙内容。 挡土墙顶高程参照建筑总平面布置图中标注的高程来计算和挡土墙的选型。本工程
砌体挡土墙施工工艺 一、准备工作: 1.基础开工前,向监理工程师提交本工程施工组织设计和开工报告,经监理工程师批准后开工。 2.测量放样:按图纸设计的平面位置、标高及几何尺寸进行施工放样。 3. 施工现场用电采用发电机发电,施工用水采用现场修建临时蓄水池。 4.在现场设置“施工须知”牌,标明主要技术负责人、现场质量管理员、试验检测人、安全负责人;砼、砂浆配合比、主要施工工艺及质量标准,来指导施工。 二、基坑开挖: 1.将基坑控制桩延长于基坑外2米处加以固定。 2.基坑开挖应保持良好的排水,基坑外设置集水井,以利于基底排水。 3.用挖机开挖至设计标高+20cm处,然后人工挖除剩余20cm土, 4.以免机械扰动原状土或超挖。 5.基坑开挖后应检验基底承载力,合格后,妥善修整,在最短的时间内放样、装模,用砂浆封底再进行基础的砌筑。若承载力达不到要求,应按监理工程师的指示处理。 三、施工工艺 1、基底处理:开挖基坑后,先对基底整平、夯实;压路机无法压实的地方采用小型打夯机进行夯实。 2、浆砌片石基础:开挖基坑及处理后,检验基底尺寸及标高,报请监理工程师验收合格后砌筑基础。片石厚度不小于150mm,基础与台身之间用石笋连接,以增强基础与台身之间的结合。沉降缝以沥青麻絮填塞。 3、浆砌墙身:待基础砌筑后,进行墙身的放样。墙身为7.5号水泥砂浆砌筑片石、块石,片石厚度不小于150mm,墙面采用块石镶面,块石厚度统一采用250mm,宽度为厚度的1.0~1.5倍,长度为厚度的1.5~3.0倍。在砌筑第一层时,湿润基础浆砌片石后再坐浆砌筑。在墙身砌筑时采用样板挂线或两面立杆挂线,内、外面线保证顺直整齐,外面逐层收坡,在施工过程中要经常校正线杆,以保证砌体各部尺寸符合图纸要求。砌体分层砌筑,2—3层为一个工作层,每一工作层大致找平,砌筑前每一石块均用净水洗净使其彻底饱和,所有石块应座于新拌砂浆之上,在砂浆凝固前,所有缝应满浆,石块固定就位。相对长和短的石块应交错铺在同一层并和帮衬石或腹石交错锁结,上下层竖缝错开距离不小于100mm,可以用厚度不比缝宽大的石片填塞竖缝,片石应被砂浆包裹,砌筑上层时不能振动下层,不能在已砌筑好的砌体上翻掷、滚动和敲击石块。选用表面整齐的块石作为角隅石及镶面石。石砌筑完成后进行勾缝,勾缝凹槽宽度控制在10mm-16mm。墙身沉降缝与基础沉降缝竖直贯通,用沥青麻筋填塞,各工作段的分段位置应在沉降缝处,各段水平缝要保持一致,相邻段的高差不能超过 1.2m。勾缝完成后,加强养生。待其强度达到设计强度70%后,方可进行墙背回填,严禁将墙内边坡砌成光滑面。 4、每隔2-3米上下错列设置一个泻水孔,泻水孔采用ф60mmPVC管,墙背泻水孔处采用土工布包裹碎石反滤。 四、砌体挡土墙质量检验应符合下列规定: 主控项目 1地基承载力应符合设计要求。
一、工程概况: 该工程位于安徽合力股份有限公司铸造中心二期围墙(西南段),基础类型为毛石基础,深500mm,宽500mm,L型,总长70m,高 2.5m。 二、施工条件: (一)机械及工具准备: 挖掘机、自卸汽车、手推车、蛙式打夯机、大锤、手锤、撬棍、泥桶、绳子、抬杠、钢卷尺、线坠、粉笔、托线板、脚手板、磅秤、铁锹、木抹子。 (二)材料技术要求: 1、水泥: a、进仓时要有质量证明文件; b、应按品种、强度、出厂期、生产厂等检查验收,并分别堆放,先到先用; c、袋装水泥叠堆高度不宜超过10包; d、不宜露天堆放。如露天堆放,应下有防潮垫板,上有防雨风篷布; e、使用期不宜超过出厂期三个月,超期应先行检验其强度。 2、砂子: 宜采用中砂,砂的质量要求,其密度应大于2.5g/ m,其松散体积密度应大于1400kg/m,其空隙率应小于45%;用肉眼观察,不宜含有草根、树叶、树枝、塑料品、煤块、矿渣等杂物,砂的含泥量不应超过5%。
3、毛石: 毛石进场前应检查其强度等级(Mu30)、耐久性是够满足设计。检查砌筑石材的力学性质除了考虑抗压强度外,根据工程需要,还应考虑它的抗剪强度、冲击韧性等。石材的耐久性主要包括有抗冻性、抗风化性、耐火性、耐酸性等。采用的毛石应质地坚实,无风化剥落和裂纹;石材表面的泥垢、水锈等杂质,砌筑前应清除干净。毛石应成块状,中部厚度不宜小于200mm。 4、PVC 管: 采用符合国家制定的行业标准的合格产品。外观检查管材的内、外表面应光滑、平整、无凹陷、分解变色线和其它影响性能的其它缺陷。管材不应含有杂质,应不透光。管材端面应切割平整并与轴线垂直。 5、砂浆: 砂浆进场前需作检测试验,保证砂浆等级和强度必须符合设计要求的强度(M7.5水泥砂浆)。拌制砂浆用水泥、砂应符合上述技术要求,用水应采用不含有有害物质的洁净水。拌制时应严格按照水泥、砂重量配合比用量配制。 三、施工步骤、方法: (一)工艺流程: 测量放线--土方开挖--挡土墙砌筑--土方回填--台阶、排水沟--挡土墙勾缝 (二)操作工艺: 1、定位放线:
目录 第一章工程概况 第二章编制依据 第三章施工准备 第四章主要施工技术方案 第五章质量保证措施 第六章安全施工保证措施 第七章文明施工措施 第八章工期保证措施 第九章冬雨季施工措施 附件: 1、选用拟投入得施工机械设备 2、劳动力计划表 3、挡土墙工程施工进度安排 4、挡土墙工程施工总平面图 ?第一章工程概况 工程地址: 挡土墙结构为分上下两步台:均为5米高得直立式毛石挡土墙,挡土墙底部宽3、2米,顶部宽1、9米,采用MU40毛石M10水泥砂浆砌筑,挡土墙间距15米设沉降伸缩缝一条,内
外顶三边填塞沥青麻筋进墙200mm;另设Φ100PVC管泄水孔。 第二章编制依据 一、二0一三年十月公司提供得布置总图及地形图. 二、二0一三年十月设计所设计得施工图. 三、二0一三年七月进行得现场踏勘. 四、国家颁布得有关施工标准与规范规程。 第三章施工准备 一、建设方应作得准备工作 为了使工程能够顺利开工,建设方应提供施工所需要得水源电源及坐标引点,水准引点,选派贵公司得现场全权代表协商处理建施双方在施工中可能出现得各种问题与事项,委托社会工程质量监督部门对本工程实行工程质量监理,负责组织图纸会审与技术交底,组织决算及竣工验收。 二、施工方应作得准备 1、劳动力准备:积极办妥本工程所需得一切许可批件手续,组织劳动力进场,选拔配备项目施工精干班子,优选各专业工程得施工力量,为本工程全面施工作施工力量得准备。
2、劳动力计划:为加快施工进度,本工程加大施工劳动力投入,确保按预定工期完工。 3、机械准备:我公司机械设备充足,为保证工程质量与工程进度,我公司将配备先进得施工机械,在进场前对机械操作人员进行分组,确立责、权、利,定编、定岗、定任务,加强安全教育,组织维修人员进场。进场前,将机械设备全部检修一遍,确保施工时万无一失。 4、施工技术准备: (1)组织施工管理与技术人员熟悉设计文件。 (2)收集有关技术资料,施工规范与操作规程。 (3)了解本工程得水文、地质、气象、岩土等资料。 (4)规划好交通运输路线,做好施工便道、用水、用电及临建布置,做好劳动力、机械、场地与调配计划. (5)做好详细得施工作业指导书施工组织现场布置、施工程序、施工方法、工程进度计划以及保证质量、安全、进度计划得实施措施。 5、施工场地准备 (1)施工现场布置见施工总平面图。
实用文档 贵州红果经济开发区两河新区职业技术 学校建设项目-总平工程 浆砌毛石挡土墙专项施工方案 编制人: 审核人: 审批人: 日期: 成都华阳建筑股份有限公司 贵州红果经济开发区两河新区职业技术学校建设项目部
浆砌毛石挡土墙专项施工方案 一、编制根据 1、《砌体工程施工质量验收规范》(GB50203-2013) 2、《建筑施工安全检查标准》(JGJ59-2011) 3、《建筑工程施工质量验收统一标准》(GB50300-2013) 4、《建筑机械使用安全技术规程》(JGJ33-2012) 5、设计施工图纸 6、地质勘察报告 7、《建筑地基处理技术规范》JGJ 97-2012及地基与基础验收规范 8、现场施工条件。 二、资料收集 施工前需收集的资料主要有:地质勘探报告、地下管线资料,根据上述资料查明工程地质水文、地下管线等实际情况。 三、工程概况 工程名称:贵州红果经济开发区两河新区职业技术学校建设项目-总平工程建设单位: 贵州省盘县红腾开发投资有限公司 设计单位:安徽省城市综合设计研究院有限公司 勘察单位:江西省勘察设计研究院 监理单位:贵州建工监理咨询有限公司 施工单位:成都华阳建筑股份有限公司 工程地点:项目位于贵州红果经济开发区两河新区 挡土墙概况: 1、挡土墙为重力式浆砌毛石挡墙,挡墙用MU30块石,M7.5水泥砂浆砌筑;1:2.5水泥砂浆沟缝,缝宽约40mm厚20mm。 2、挡墙顶用M10水泥砂浆抹顶,厚度为30mm。
3、沿挡墙约15米设伸缩缝,缝宽25mm,沿缝的三边填塞沥青麻丝或涂沥青木板,塞入深度不小于200mm。 4、泄水孔孔径100,泄水孔高出地面300mm。 5、挡墙背填料:1:3碎石土分层夯实,及时回填,回填宽度为200mm。 6、本图配合建施图施工。 7、基础座于老土上,达不到设计要求,应作换填处理,地基承载力≥120kPa。基础换填采用3:7的级配砂石,换填深度1.5m,压实系数不小于0.97。 8、基础换填应符合《建筑地基处理技术规范》JGJ 97-2012有关要求。 9、其它附属建筑物概况:走廊建筑面积495.90㎡,大门面积60.00㎡,容积率0.44,建筑密度10.1%,绿地率37.2%,停车位:70辆,400米跑道球场、篮球场、景观水池等设施。 四、自然地理及场地工程地质条件 (一)地形、地貌 拟建场地属中山地貌,场地内主要为旱地。场地地势南高北低,较为开阔。地形有所起伏,勘察时场地正在平整回填,测量孔口地面高程在1824.09~1828.96m之间,最大高差约3.87m,大致呈阶梯状变化。 (二)场地地层结构及其工程特性 据本次钻探揭露勘探深度范围内,场地地层主要由人工填土(Q4ml)、第四系上更统残坡积层(Q3del)、三叠系永宁镇组基岩(T1yn)组成。按其岩性及工程特性,自上而下依次划分为①素填土、②红粘土、③强风化石灰岩、④中风化石灰岩。以下分别予以阐述: 1、人工填土(Q4ml) ①素填土:褐黄色为主,主要由红粘土组成,近期堆填,未经压密处理,结
挡土墙砌筑施工方法及质量控制要点

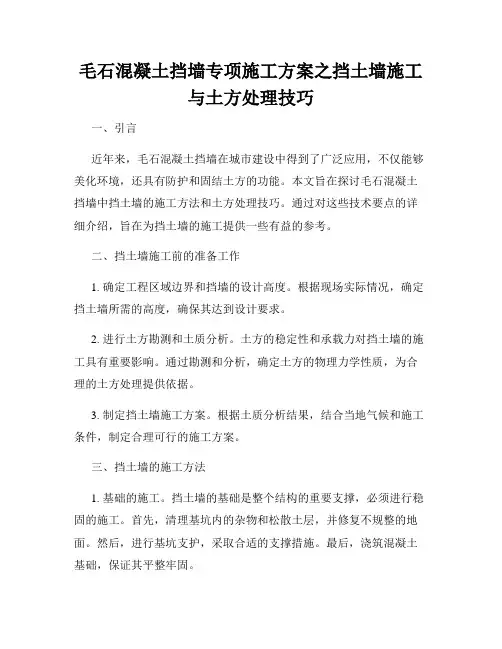

挡土墙砌筑施工方法 与质量控制要点 重力式挡土墙 一、施工方法: (一)材料的选择 1、石料在使用前应进行试验,以确定石料各项物理力学指标值不小于30MP。石料应强韧、密实、坚固与耐久,质地适当细致,色泽均匀,无风化剥落和裂纹及结构缺陷;不得含有妨碍砂浆正常粘结或有损于外露面外观的污泥、油质或其他有害物质,运输、储存和处理,应不使有过量的损坏和废料,并应通过入围签证。 2、片石:厚度应不小于200mm(卵形或薄片者不得使用)。石料应选择尺寸稍大并具有较平整的表面,且应稍加粗凿 3、砂浆用水泥、砂及水应符合规定,并应集中拌和。砂浆中应用中砂或粗砂,砂的最大粒径不宜大于5mm,含泥量不应超过5﹪。 4、砌体勾缝采用人工勾成20cm深凹缝,缝槽沿砌体相邻片石间自然接缝勾槽,勾缝缝槽要求形成自然、圆滑的曲线槽;必要时,用毛笔沾黑色碳素墨水人工描缝,以增加美观效果。 (二)基坑开挖 1、人工配合挖掘机开挖,首先用全站仪放出基坑开挖边线,开挖边线应比挡墙设计边线宽50~100厘米;开挖方案视其深度及土质、地质情况具体制定,基本采用分层分段的方法,先用机械开挖,
余下20~30cm采用人工开挖。 2、开挖时应适当放坡,坑壁坡度应按地质条件、基坑深度、施工方法及坡顶荷载等条件确定,凡深度大于200cm的基坑,其边坡要按1:1设置;基坑深度小于200cm的,边坡要按1:0.5设置,应如边坡不稳,则以简易板桩进行临时支护。 3、当有地表水影响时,基坑顶面周围应有防止地面水回流的设施,地下有排水沟、集水坑等排水设施,基坑内积水采用水泵排除。 4、基坑土方应随挖随运,或分散堆放在基坑周围,堆土距离坑边不少于2m,堆土高度不大于1.5m。 5、对于深基坑,且地表有汇水流入基坑的,要在距基坑边缘不小于5米处挖截水沟,截断地面汇水,基底四周设排水沟和集水坑,基坑内积水及时排除,防止浸泡基底。 6、当坑底有超挖时,可采用砂砾或原状土分层回填夯实,使基底承载力不低于原有标准。 7、距基坑边缘3米范围不得堆放重物。 8、基坑边坡放坡应平整、无明显凹凸现象,坑底应平整、线形顺直,基坑底面尺寸要比砼结构周边扩大不小于30-50cm,开挖后应尽快安排挡墙基础施工。 9、基坑回填应随砌筑分层回填夯实,并在表面留3﹪的向外斜坡。 10、基坑开挖深度为2~3.5m,回填1~2m厚碎石并充分压实。 11、基坑开挖后应及时下基础并回填夯实。夯实墙背填料采用碎
目录 一、编制依据 (2) 二、工程概况: (2) 三、现场施工准备 (3) 四、施工流程图 (5) 五、施工工艺 (6) 六、主要安全措施 (8) 七、安全生产、文明施工措施 (9)
一、编制依据 1、国家和行业颁布的有关现行施工规范和标准。 2、中国建筑工业出版社出版的《建筑施工手册》。 3、国家建筑标准设计图集04J008(挡土墙) 4、国家建筑标准设计图集11J930(明沟式散水) 5、建设部颁发的《建筑工程施工现场管理规定》。 6、建设单位提供的挡土墙施工总平面图及技术要求。 二、工程概况: 1、本工程为盘县乌蒙大草原景区旅游服务综合体项目一期工程 整个A区为坡地建筑,1-9#楼、派出所和管理用房、停车场沿着十一号公路北侧布置,1-9#楼室内地坪高差约为32米,每栋房屋之间或房屋与停车场之间有高差处设计为重力式挡土墙来解决高差问题。挡墙分布面积较广,有的在停车场,有的在边坡上,95%的工程量不在垂直运输覆盖范围之内,施工操作难度大,材料水平运输难度大,安全防护难度大。毛石墙体高2-8米,垂直运输难度大,全人工垂直运输;毛石挡土墙持力层地基为原生土(粘土),但是持力层埋置较深,室外自然地貌标高下2-5米,作业区除基槽开挖采用机械作业外,其它工作内容全部为人工作业,如材料的运输,岩石的破碎等。由于整个施工现场内基本为土体覆盖,挡墙所需要的石材需由30公里外的采石场采购挖运至施工现场,且在砌筑前需二次人工破碎,因此工作量巨大。 2、本工程的挡土墙位置参见建筑总平面布置图,由于建筑总平面布置
图中未对景观部分的挡土墙工程作设计,因此此方案不含景观挡土墙内容。挡土墙顶高程参照建筑总平面布置图中标注的高程来计算和挡土墙的选型。本工程挡土墙为俯斜式重力式挡土墙,当基础地质不能满足俯斜式重力式挡土墙时,按设计变更施工或另补专项施工方案。由于管理用房和派出所建设单位需变更房屋位置,等房屋位置确定后才能确定挡墙位置和挡墙的选型。 3、挡土墙的基础:将粘土层原生土作为挡土墙基础持力层,地基承载力大于150 KPa。 4、挡土墙工程量如下表: 5、本方案只对我司承包范围内的挡土墙及挡土墙内的回填土的具体施工方法作叙述,不包括景观、植物种植和种植土。 6、本工程的俯斜重力式挡土墙均选用04J008第73页挡墙样式,按设计、建设单位要求为毛石挡墙,毛石强度不小于Mu40,砌筑砂浆采用Mu10。 三、施工准备工作 1、气象、地形和水文地质的调查 掌握气象资料,以便综合组织全过程的均衡施工,针对性地制定雨季、大风天气的土方开挖时挡土墙砌筑的施工措施与施工进度计划。 2、由技术部门组织项目组有关人员认真学习图纸,进行会审工作,由设计方进行交底,理解设计意图及施工质量标准,准确掌握设计图纸中的细节,明确工艺流程,以便正确无误地组织施工。

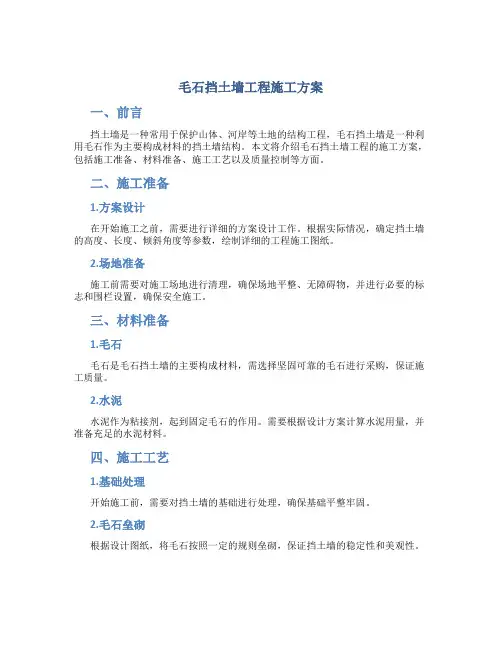

毛石挡土墙施工方法 Prepared on 24 November 2020
毛石挡土墙施工技术要求 一、材料技术要求: (一)水泥: 1、进场时要有质量证明文件; 2、应按品种、强度、出厂期、生产厂等检查验收,并分别堆放,先到先用; 3、袋装水泥叠堆高度不宜超过10包; 4、不宜露天堆放。如露天堆放,应下有防潮垫板,上有防雨篷布; 5、使用期不宜超过出厂期三个月,超期应先行检验其强度。 砂子:宜采用中砂,并应过筛,砂的质量要求,其松散体积密度应大于1400kg/ m3,其空隙率应小于45%;用肉眼观察,不宜含有草根、树叶、树枝、塑料品、煤块、矿渣等杂物,砂的含泥量不应超过5%。 (二)毛石:毛石进场前应检查其强度等级(Mu30)、耐久性是够满足设计。检查砌筑石材的力学性质除了考虑抗压强度外,根据工程需要,还应考虑它的抗剪强度、冲击韧性等。石材的耐久性主要包括有抗冻性、抗风化性、耐火性、耐酸性等。采用的毛石应质地坚实,无风化剥落和裂纹;石材表面无泥垢、水锈等杂质。, (三)PVC管:采用符合国家制定的行业标准的合格产品。外观检查管材的内、外表面应光滑、平整、无凹陷、分解变色线和其它影响性能的其它缺陷。管材不应含有杂质,应不透光。管材端面应切割平整并与轴线垂直。 (四)砂浆:砂浆进场前需作检测试验,保证砂浆等级和强度必须符合设计要求的强度(M10)。拌制砂浆用水泥、砂应符合上述技术要求,用水应采用不含有有害物质的洁净水。拌制时应严格按照水泥、砂重量配合比用量配制,。拌合时间不得少于。 二、基础砌筑: (1)石质基底应清理干净松散岩层,浇水湿润后坐浆砌筑;土质基底直接坐浆砌筑。
合同编号:YTO-FS-PD671 毛石挡土墙施工合同通用版 In Order T o Protect Their Own Legal Rights, The Cooperative Parties Negotiate And Reach An Agreement, And Sign Into Documents, So As To Solve Disputes And Achieve The Effect Of Common Interests. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
毛石挡土墙施工合同通用版 使用提示:本合同文件可用于合作多方为了保障各自的合法权利,经共同商议并达成协议,签署成为文件资料,实现纠纷解决和达到共同利益效果。文件下载后可定制修改,请根据实际需要进行调整和使用。 毛石挡土墙施工合同范文1 发包人(以下称甲方): 承包人(以下称乙方): 依照《中华人民共和国合同法》及其他有关法律和行政法规,结合本工程的实际情况,本着平等,自愿和诚信互利的原则,双方就本工程的施工事项协商一致,订立本合同。 一、工程承包范围及承包方式 1、工程概况:甲方的学生宿舍外围的毛石挡土墙砌筑工程。 2、工程地点:学生宿舍外围 3、承包方式:包工、包料方式进行施工,采用固定综合单价包干定价(税金由乙方负责)。 二、工期要求 乙方应按照甲方的要求进行分段施工作业,准时完成各单位工程,以保证工程按期竣工验收交付使用。 三、质量要求
采用1:2.5水泥砂浆砌筑,道路地面以下为单面砌筑,道路地面以上为双面砌筑。露在外面的墙体采用1:2水泥砂浆勾缝。 四、工程价款 双方约定本合同范围内工程分别按每立方按人民币240元。 五、施工管理及安全 1、施工中甲方有权随机对乙方材料、施工工艺质量等进行检查,如发现问题,乙方应在甲方限期内整改至合格。 2、乙方应遵守工程建设安全生产的有关管理规定,严格按安全标准组织施工,乙方负责对施工工人进行安全教育,采取必要的安全措施,安全责任由乙方负责。 本合同一式三份,甲方持三份,乙方持一份,具有同等法律效力。 甲方(公章):_________乙方(公章):_________ 法定代表人(签字):_________ 法定代表人(签字): _________ _________年____月____日_________年____月____日 毛石挡土墙施工合同范文2 甲方: 乙方:
