目录
第一章工程概况
第二章编制依据
第三章施工准备
第四章主要施工技术方案
第五章质量保证措施
第六章安全施工保证措施
第七章文明施工措施
第八章工期保证措施
第九章冬雨季施工措施
附件:
1、选用拟投入得施工机械设备
2、劳动力计划表
3、挡土墙工程施工进度安排
4、挡土墙工程施工总平面图

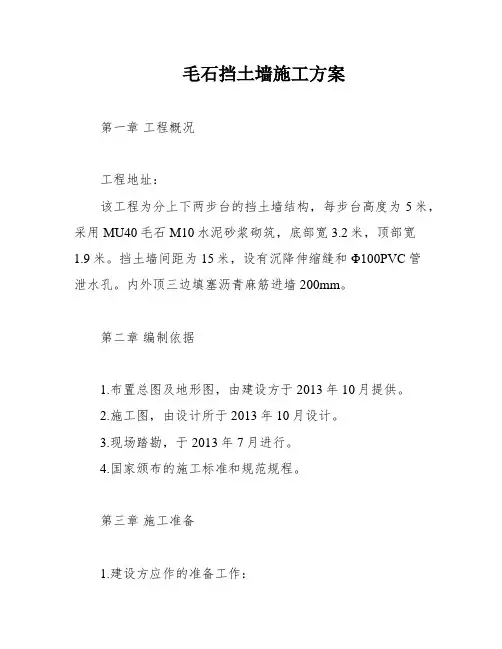

?第一章工程概况
工程地址：
挡土墙结构为分上下两步台:均为5米高得直立式毛石挡土墙,挡土墙底部宽3、2米,顶部宽1、9米,采用MU40毛石M10水泥砂浆砌筑，挡土墙间距１５米设沉降伸缩缝一条,内
外顶三边填塞沥青麻筋进墙200ｍm；另设Φ1０0PVＣ管泄水孔。
第二章编制依据
一、二０一三年十月公司提供得布置总图及地形图.
二、二０一三年十月设计所设计得施工图．
三、二０一三年七月进行得现场踏勘.
四、国家颁布得有关施工标准与规范规程。
第三章施工准备
一、建设方应作得准备工作
为了使工程能够顺利开工,建设方应提供施工所需要得水源电源及坐标引点,水准引点,选派贵公司得现场全权代表协商处理建施双方在施工中可能出现得各种问题与事项，委托社会工程质量监督部门对本工程实行工程质量监理,负责组织图纸会审与技术交底,组织决算及竣工验收。
二、施工方应作得准备
1、劳动力准备：积极办妥本工程所需得一切许可批件手续，组织劳动力进场,选拔配备项目施工精干班子,优选各专业工程得施工力量,为本工程全面施工作施工力量得准备。
2、劳动力计划：为加快施工进度,本工程加大施工劳动力投入,确保按预定工期完工。
3、机械准备：我公司机械设备充足，为保证工程质量与工程进度,我公司将配备先进得施工机械,在进场前对机械操作人员进行分组，确立责、权、利,定编、定岗、定任务,加强安全教育，组织维修人员进场。进场前，将机械设备全部检修一遍，确保施工时万无一失。
4、施工技术准备:
(１)组织施工管理与技术人员熟悉设计文件。
（２）收集有关技术资料，施工规范与操作规程。
（3)了解本工程得水文、地质、气象、岩土等资料。
(4)规划好交通运输路线,做好施工便道、用水、用电及临建布置，做好劳动力、机械、场地与调配计划．
(５)做好详细得施工作业指导书施工组织现场布置、施工程序、施工方法、工程进度计划以及保证质量、安全、进度计划得实施措施。
5、施工场地准备
(1）施工现场布置见施工总平面图。
(2）根据现场考察,结合本工程特点，拟在修建区域设基地,主要设施为:办公室、保安室、材料场地、水泥棚。
(3)生产用水、用电：本工程用水、用电由业主协助解决。
第四章主要施工技术方案
本工程因工期紧,任务重，必须统筹安排,合理组织施工.
一、施工程序
本工程遵循先地下后地上，先北侧后西部得基本程序安排施工。整个施工过程大体分为37、00米以下毛石挡土墙（下部),３7、0０米以上挡土墙(上部)二个阶段。
1、毛石挡土墙工程施工程序
放线→机械开挖土方(37、00米以上上部毛石基础）→机械开挖沟槽(下部）→人工清理、修整→验槽→砌37、0０以下毛石基础（下部)→回填土（夯填）→砌３7、００以上毛石基础（上部)→预埋Φ100PVC管泄水孔→毛石挡土墙外侧勾缝→伸缩缝填塞沥青麻筋→检查、清理。
第一节施工测量
1、测量定位放线
本工程根据总平面图中得规划红线,道路中心线或甲方移
交得测量控制点，采用直角坐标法进行轴线得定位与校核。
２、工程轴线控制
（１）平面控制
本工程为围墙结构．利用经纬仪测出挡土墙轴线控制桩,经复测合格后(误差不超过２ｍm）,引测至安全、固定位置，做砼护墩加以妥善保护.用红色三角油漆标绘，后重新投测验成,将误差控制在２mm以内，经复测合格后再依据经纬仪与锤球直接投测到基础上。
(2）高程控制
水准点在基础土方开挖时,应根据在场内设置得永久性控制桩与高程控制点，通过三点水准测量进行引测。对测量成果进行平差后,确定其最终结果,用红色油漆三角标绘,再根据原始标高控制基础得高程。
第二节施工便道及土方工程
1、根据本工程特点,为了减少材料二次搬运,降低工程成本,
保证工程工期,沿围墙四周设4M宽施工便道,底层填
800mm厚山皮石后进行碾压。场地中设置材料场地，地面采用１0０mm厚Ｃ20砼,四周用Ｍ１0粘土砖M10混合砂浆砌筑
５0０ｍｍ高,2４０mm砖墙，每隔2米设３70mｍ＊370mm砖垛。
2、土方开挖
(1)本工程土方开挖到至绝对标高33、００m,采用人工开挖施工方案。(注:基础底北侧比南侧低２00mｍ,需人工挖土)
(2)开挖时,每段沟槽处均应设立两个标高控制点，随挖随测试，即时进行人工清基槽，防止超挖.超挖部分可采用回填夯实，如有可能,最好用砂分层夯实,达到标高后方可施工基础。
（3)如开挖遇地下水时,必须及时做好排水工作，将基坑四周挖250mm宽得排水沟，在靠水塘得位置挖一个集水坑，用潜水泵直接抽至水塘中或水源进行沉淀后可排入至主干道内污水管道内。
（4)土方开挖完后,应及时请有关方面验收检查，为下道工序尽快创造条件.
（５)在开挖过程中，如遇到障碍物、墓穴、文物、硫砂等现象,应立即停止开挖并逐级上报待处理后方能继续施工。
３、土方回填
（1)根据本工程现场情况，工程地势低,因此填方土料应符
合设计及施工规范得要求,保证填方得强度与稳定性。本工程填方土料应符合下列要求：
①碎石类土、砂土与爆破石渣可用于表层下得填料。
②选用抗剪强度高与透水性强得砾石或沙土,当选用粘性土做填料时,宜掺入适量得沙砾或碎石。
③填土埋必须分层夯实，每层150厚。
（2)填土方法
根据本工程特点,采用人工分层填土方法。
第三节砌体工程
1、本工程现场水平运输铲车运输。垂直运输雇用1６T汽车
吊.
一、砌石块
(一)材料要求
石砌体所用得石村应质地坚实、无风化剥落与裂纹。用于清水墙、柱表面得石材,应色泽均匀。
石材表面得泥垢、水锈等杂质,砌筑前表除干净。
毛石应呈块状,其中部厚度不宜小于15cm。
料石得宽度、厚度均不宜小于２0cm，长度不宜大于厚度
得4倍。
砌筑砂浆得品种与强度等级应符合设计要求。砂浆得稠度宜为3~５cm,冬期稠度应小一些。
(二）毛石墙施工
1、毛石墙得砌法
毛石墙一般采用交错组砌，灰缝不规则,外观要求整齐得墙面，其外皮石材可适当加工,也可使用料石,组砌成各种形式。毛石墙得转角应用料石或修整得平毛石砌筑,墙角部分纵横宽度至少0.８m。
2、毛石墙施工要点
①、从石料中选取在应砌位置上适宜大小得石块,并有一个面做为墙面。如石料有凸部应用铁锤打掉．
②、在转角处,应采用有直角边得石料,将其直角边砌在墙角一面,据长短形状纵横搭接砌入墙内。
③、毛石墙砌筑前，应根据墙得位置及厚度,在基础顶面上放线,并立皮数杆，拉上准线。
④、毛石墙得第一皮石块及最上一皮石块应选用较大平毛石砌筑,第一皮大面向下，最后一皮大面向上.其它各皮要做到
犬牙相错搭接紧密。上下石块要相互错缝，内外搭接。墙中不应放铲口石与全部对合石。
⑤、毛石墙每天得可砌高度,不宜超过1.2m。
⑥、毛石墙每皮高度应控制在30０~400mｍ，灰缝应控制在２0~30mｍ左右。
⑦、毛石墙必须设置拉结石。拉结石应均匀分布,相互错开,一般每０.7ｍ2墙面至少设置一块,且同皮内得中距不大于2m.拉结石得长度,如墙厚等于或小于40cm，应等于墙厚,墙厚大于4０ｃm，可用两块拉结石内外搭接,搭接长度不小于15cm,且其中一块长度不小于墙厚得2/3。
⑧、毛石墙每砌１.2m高必须找平一次。找平得方法就是:当接近找平高度时,注意选石与砌石，到找平在应大致水平,也就就是大平小不平，而不可用砂浆与小石块来铺平。
三、墙面勾缝
毛石墙面勾缝前，应做下列准备工作：
1、清除墙面上粘结得砂浆、泥浆与杂物等,并洒水湿润；
2、开凿瞎缝，并对缺棱掉角得部位用与墙面相同颜色得砂浆修补平整;
3、砖石墙面勾缝一般采用1︰2水泥砂浆(水泥︰细砂）。
墙面勾缝应深浅一致，搭接平整并压实抹光,不得有丢缝、开裂与粘结不牢等现象.
勾缝完毕后，应清扫墙面
第五章质量保证措施
1、施工质量目标：合格以上工程标准。
2、建立质量管理组织：成立以技术负责人为首得质量管理小组,设技术负责人一名,质检两名,各班组由班长负责技术质量。
3、建立健全质量岗位责任制,实行技术质量层层负责，层层把关,严格执行操作规定,按图施工。采取挂牌制、责任制、样板制.将事故隐患消灭在施工过程中.
４、建立质量保证体系。
5、质量控制具体措施:工序交接有检查,施工项目有方案，技术措施要交底，图纸会审有记录,隐蔽工程有验收,设计变更有手续,含水量待试验有结，质量处理有方案。
6、严格按规范施工,规范就是评价工程质量得尺度，工程质量就是否符合质量标准,必须通过严格得检查试验,用数据说
话.
７、加强机械设备得保养维修,达不到施工技术要求得设备不得进入工地使用。
8、测设要严格认真,各种工序要衔接有序。
第六章安全施工保证措施
１、建议安全施工保护体系与交底工作
本工程为建筑工程,因此投入得人力较多,项目经理部应建立安全施工保护体系,设立安全管理小组与专职安全员,班组设兼职安全员搞好安全施工管理，坚持预防为主得原则，防患于未然,着眼于事先控制,“生产必须安全,安全为了生产”得原则落到实处,将施工安全管理贯穿于施工全过程,做好工程安全记录.
2、设置安全标志与落实安全措施
施工现场醒目张贴，悬挂安全施工标志，制定安全生产措施实施办法,设置灭火器等消防器材,并经常检查,消除不安全隐患。
３、机械设备安全使用措施
机械设备得安全使用就是本工程得重要工作,所有得施工
人员都必须严格按照安全操作规程施工,各种机械设备必须专人负责,责任落实到人,加强设备得保养维修,对于损坏得机械设备,要及时维修,不得“带病”工作.
4、施工现场防火措施
(1）项目建立防火责任制,职责明确;
（2)按规定建立义务消防队,有专人负责,订出教育训练计划与管理办法；
(3)重点防火部位必须建立有关规定，有专人管理落实责任,安设警告标志,配置相应得消防器材;
(4)建立用火审批制度，按规定划分级别,明确审批手续,并有监护措施;
（５）办公室、食堂等处应设有常规消防器材；
5、安全检查
(1)班组每天进行班前活动,由班长或安全员传达工长安全技术交底，并作好当天工作环境得检查，做到当时检查当时记录。
(2)质安部专职安全员带队每星期一组织本项目安全生产
得检查,记录问题,落实责任人，签发整改通知，落实整改时间,定期复查,对未及时完成整改得人与事，严格按本企业安全奖惩罚条例执行。
（3)公司对项目进行半月一次得安全大检查，发现问题,提出整改意见,发出整改通知单,由项目经理签收，并布置落实整改人、措施、时间。如经复查未完成整改，将对项目经理及有关责任人进行处罚。
(４）对公司有关部门到项目随机抽查发现得问题,由项目质安部监督落实整改。
第七章文明施工措施
1、建立文明施工岗位责任制，实行项目经理责任制,设立文明施工责任人，保证文明施工措施得贯彻落实。
2、开工前由文明安保部组织对项目经理部、施工队与班组进行三级施工教育,树立文明施工意识。
3、施工中得废水以及大临时点内得生活污水按规定排放至指定地点,不得随意排放;施工中得各类废弃物在规定地点集中堆置、集中弃运至指定堆场。
4、施工现场内得各种施工材料按需要均衡进料,并有序地
堆放整齐,保持施工现场与大临点得整洁。
5、工地保证开水供应,严禁食用生水;所有进入施工现场人员均着装整齐,不准打赤膊、打赤脚、穿拖鞋进入现场。
6、定期进行文明施工检查活动,检查施工过程中得文明施工情况，发现问题及时整改，并作好记录。
第八章工期保证措施
１、合理进行施工组织与调度,搞好各施工段与各施工环节之间得衔接，减少不必要得延误．
２、严格施工安排得计划性，根据工程规模与工程总得工期要求，科学合理地编制月度生产计划,作为施工组织与调度得依据。
３、加强施工质量得管理，力争各工序一次报验一次各格通过,避免因质量问题返工造成工期延误。
4、搞好施工用机械得保障工作。根据生产计划，做好机械得调配得计划，按计划及时组织进场,避免出现停工待料现象,保证工期目标得实现。
5、施工队、班组以责任承包与效益挂钩，充分调动全体人员得积极性与创造性。
6、加强质量管理，严格控制每一道工序得施工质量,避免返工。
7、正确处理工程进度与经济性得关系，必要时加大人力、机械、资金、材料得投入,确保工期目标得实现。
第九章冬雨季施工措施
一、冬雨季施工得特点
冬雨季施工由于施工条件及环境不利，就是工程质量事故易出现得多发季节,而且质量事故出现得隐蔽性、滞后性,将给事故得处理带来很大得困难.
二、冬雨季施工得准备工作
针对现场得实际情况与工程需要,冬雨季施工所必须得材料、工具、设备应提前做好准备工作,有计划性地合理安排各作业工序，准确掌握天气预报情况,不盲目施工，经常检查机械、设备等器具,及时进行修、保温、保养等工作,不用得要及时拆除,注意现场得道路疏通及排水工作。施工队应对全体职工进行一次技术交底，并建立必要得责任制度.随时注意天气、气温得变化情况,作好防冻、防雨措施．
三、冬雨季施工组织管理措施
凡在冬雨季内施工得分部、分项工程,施工队必须向作业班组与民建队进行书面得技术交底,质检部门必须加强对冬雨季措施落实情况与施工质量情况与跟踪检查.冬雨季施工措施不落实，不得盲目施工.试验室必须完善砂浆试块标准养护条件。工地领导就确保冬雨季措施所需得资金,物资供应部门要落实雨季得有关材料、工具、设备得供应工作。
选用拟投入得施工机械设备
劳动力计划表
挡土墙工程施
工
组
织
设
计编制单位：
编制人：
编制日期：二0一三年十月三十日
挡土墙工程施工进度安排
