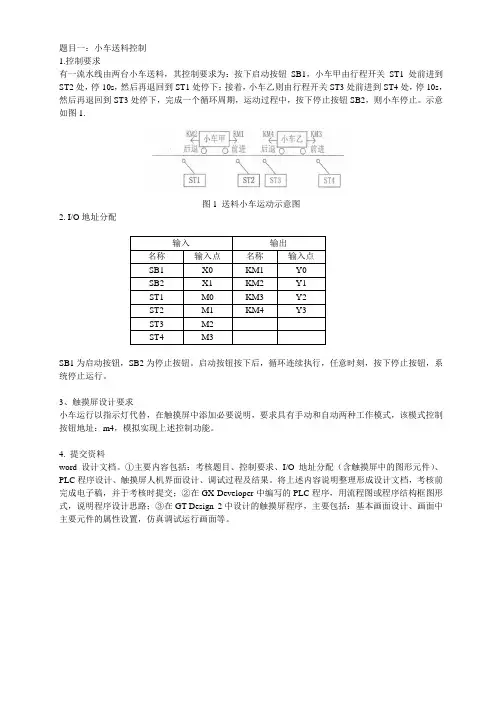

题目一：小车送料控制
1.控制要求
有一流水线由两台小车送料，其控制要求为：按下启动按钮SB1，小车甲由行程开关ST1处前进到ST2处，停10s，然后再退回到ST1处停下；接着，小车乙则由行程开关ST3处前进到ST4处，停10s，然后再退回到ST3处停下，完成一个循环周期，运动过程中，按下停止按钮SB2，则小车停止。示意如图1.
图1 送料小车运动示意图
2. I/O地址分配
输入 输出
名称 输入点 名称 输入点
SB1 X0 KM1 Y0
SB2 X1 KM2 Y1
ST1 M0 KM3 Y2
ST2 M1 KM4 Y3
ST3 M2
ST4 M3
SB1为启动按钮，SB2为停止按钮。启动按钮按下后，循环连续执行，任意时刻，按下停止按钮，系统停止运行。
3、触摸屏设计要求
小车运行以指示灯代替，在触摸屏中添加必要说明，要求具有手动和自动两种工作模式，该模式控制按钮地址：m4，模拟实现上述控制功能。
4. 提交资料
word设计文档。①主要内容包括：考核题目、控制要求、I/O地址分配（含触摸屏中的图形元件）、PLC程序设计、触摸屏人机界面设计、调试过程及结果。将上述内容说明整理形成设计文档，考核前完成电子稿，并于考核时提交；②在GX-Developer中编写的PLC程序，用流程图或程序结构框图形式，说明程序设计思路；③在GT-Design 2中设计的触摸屏程序，主要包括：基本画面设计、画面中主要元件的属性设置，仿真调试运行画面等。
三菱PLC编程练习题
1。喷水池前后共有四排水柱，当开关X0=ON时,依序从第一排水柱开始喷水10秒，再来第二排喷水10秒,第三排喷水10秒，第四排喷水10秒后又从第一排喷水，直到开关X0=OFF时喷水停止。重新打开开关X0时,仍从第一排水柱开始喷水.（拟定本题30分)
2。 设计某工业清洗车间的自动洗涤控制系统的PLC梯形图程序。控制要求如下：
（1）按下启动按钮，洗涤设备启动，进水阀开始注水；
（2)水位上升至上限传感器位置时，进水阀灯灭,表示水注满；
（3)波轮开始旋转，左转5秒,停1秒，右转5秒，停1秒；
（4）运行4分钟后波轮停止转动，排水阀灯亮,开始排水；
（5）水位排完，下限传感器断开，排水阀灯灭关闭；
（6)脱水桶指示灯亮，脱水桶开始工作;
（7）脱水2分钟后脱水桶停止工作，蜂鸣器响30秒，整个洗衣过程完成;
（8)在任何情况下，只要按下停止按钮，洗涤设备停止工作。（拟定本题70分)
3.某工业自动控制生产系统要求：按下启动按钮，接触器KM1开始工作，20秒后KM1停止;再延时15秒后接触器KM2工作20秒，20秒后KM2停止;延时16秒后使KM1再次启动运行，这样反复循环3次后停止，按停止按钮使任意在运行的接触器停止.（拟定本题30分）
4.用一个按钮控制一盏灯:按3次灯亮；按3次灯灭.（本题拟定为25分）
5.按X2，Y1点亮，延时5秒后Y1熄灭、Y2点亮；在Y2亮的前提下延时10秒后按X3三次后,Y3点亮、Y2熄灭;Y2灯灭的同时，计数器开始按每秒1次计数，且每秒Y4闪亮1次,计数15次后全部熄灭，并可以重复开始的动作。（拟定本题40分)
6。按下点动按钮SB1→X0常开触点接通，Y1延时2秒后点亮；再延时3秒后Y2灯点亮；在Y2灯亮的前提下，按下点动按钮SB2→X2常开触点接通,进行10秒钟延时，在这10秒时间内，按点动按钮SB3→X3五次，Y3点亮;Y3点亮后计数器开始按每秒1次计数,且每秒钟Y4闪亮一次，计数15次后,灯Y4点亮；按下长动开关QS→X4时灯全部熄灭.（拟定本题50分）
电气PLC复习题-
第1页-共12页 填空题
1. PLC用户程序的完成分为 、 、 三个阶段。
2. 型号为FX2N-32MR的PLC，它表示的含义包括如下几部分：它是 单元，内部包
括 、 、输入输出口及 ；其输入输出总点数为 点，其中输入点数为 点，输出点数为 点；其输出类型为 。
3. 采用FX2N系列PLC实现定时50s的控制功能，如果选用定时器T10，其定时时间常数值应该设定为K ；如果选用定时器T210，其定时时间常数值应该设定为K 。
4. 采用FX2N系列PLC对多重输出电路编程时，要采用进栈、读栈和出栈指令，其指令助记符分别为 、 和 ，其中 和 指令必须成对出现，而且这些栈操作指令连续使用应少于 次。
5. PLC的输出指令OUT是对继电器的 进行驱动的指令，但它不能用于 。
6. PLC开关量输出接口按PLC机内使用的器件可以分为 型, 型和
型。输出接口本身都不带电源，在考虑外驱动电源时，需要考虑输出器件的类型， 型的输出接口可用于交流和直流两种电源， 型的输出接口只适用于直流驱动的场合，而 型的输出接口只适用于交流驱动的场合。
7. FX2N系列PLC编程元件的编号分为二个部分，第一部分是代表功能的字母。输入继电器用 表示，输出继电器用 表示，辅助继电器用 表示，定时器用 表示，计数器用 表示，状态器用
表示。第二部分为表示该类器件的序号，输入继电器及输出继电器的序号为 进制，其余器件的序号为 进制。
8. PLC编程元件的使用主要体现在程序中。一般可以认为编程元件与继电接触器元件类似，具有线圈和常开常闭触点。而且触点的状态随着线圈的状态而变化，即当线圈被选中（得电）时， 触点闭合， 触点断开，当线圈失去选中条件（断电）时， 触点闭合， 触点断开。和继电接触器器件不同的是，作为计算机的存储单元，从实质上说，某个元件被选中，只是代表这个元件的存储单元置 ，失去选中条件只是代表这个元件的存储单元置 。
西门子S7-200系列PLC试题及答案(1)
第 2 页 共 45 页 精选试题
西门子S7-200PLC试题(1)
一、填空题（20分）
1．S7-200系列PLC的数据存储区分两大部分，是 与 。
2．高速计数器HC的寻址格式是 。
3．S7-200型PLC的定时器包括 ton
、
tof 、 tonr 三种类型。
4．S7-200系列PLC的 q0.0 与
q0.1 两个输出端子,除正常使用外，还可利用PLC的高速输出功能产生PTO与PWM输出。
5．定时器预设值PT采用的寻址方式为
字寻址 。
6．在PLC运行的第一个扫描周期为ON的特殊存储器位是 sm0.1 。
7．S7-200系列PLC共有 6
个高速计数器，其中只有1种工作模式的是
hsc3和hsc5 。
8．定时器的两个变量是 当前值
和
位值 。
9．PLC中输入接口电路的类型有 直流
和 交流 两种。
10．I/O总点数是指 输入信号 和 输
第 3 页 共 45 页 出信号 的数量。
11．具有自己的CPU和系统的模块称为 智能模块 。
12．EM231模拟量输入模块的输入类型为
差分输入型 。
二、选择题（40分）
1．下列那项属于双字寻址（ ）。
A．QW1 B．V10 C．IB0
D． MD28
2．只能使用字寻址方式来存取信息的寄存器是（ ）。
A．S B．I C．HC D．AI
3．SM是哪个存储器的标识符。（ ）
A．高速计数器 B．累加器 C．内部辅助寄存器 D．特殊辅助寄存器
