电磁干扰的电磁辐射

1 电磁辐射的概念、危害及防护技术(图文)

随着现代科技的高速发展，一种看不见、摸不着的污染源日益受到各界的关注，这就是被人们称为“隐形杀手”的电磁辐射。今天，越来越多的电子、电气设备的投入使用使得各种频率的不同能量的电磁波充斥着地球的每一个角落乃至更加广阔的宇宙空间。对于人体这一良导体，电磁波不可避免地会构成一定程度的危害。

一.电磁辐射的若干基本概念

1.常见的电磁辐射源

一般来说，雷达系统、电视和广播发射系统、射频感应及介质加热设备、射频及微波医疗设备、各种电加工设备、通信发射台站、卫星地球通信站、大型电力发电站、输变电设备、高压及超高压输电线、地铁列车及电气火车以及大多数家用电器等都是可以产生各种形式、不同频率、不同强度的电磁辐射源。

2.电磁辐射场区的划分

电磁辐射场区一般分为远区场和近区场。

2.1近区场及特点

以场源为中心，在一个波长范围内的区域，通常称为近区场，也可称为感

应场。近区场通常具有如下特点：

近区场内，电场强度与磁场强度的大小没有确定的比例关系。即：E¹377H。一般情况下，对于电压高电流小的场源(如发射天线、馈线等)，电场要比磁场强 2 得多，对于电压低电流大的场源(如某些感应加热设备的模具)，磁场要比电场大得多。

近区场的电磁场强度比远区场大得多。从这个角度上说，电磁防护的重点应该在近区场。

近区场的电磁场强度随距离的变化比较快，在此空间内的不均匀度较大。

2.2远区场及特点

在以场源为中心，半径为一个波长之外的空间范围称为远区场，也可称为辐射场。远区场的主要特点如下：

在远区场中，所有的电磁能量基本上均以电磁波形式辐射传播，这种场辐射强度的衰减要比感应场慢得多。

在远区场，电场强度与磁场强度有如下关系：在国际单位制中，E=377H，电场与磁场的运行方向互相垂直，并都垂直于电磁波的传播方向。

远区场为弱场，其电磁场强度均较小。

简单的电磁干扰解决方案

电磁干扰是指电磁场中的无线电波或电磁辐射对电子设备的正常运行产生干扰。以下是一些简单的电磁干扰解决方案：

1. 放置设备位置：将受干扰的设备尽可能远离潜在的干扰源，如高压电线、无线电设备等。在布置设备时，尽量避免靠近可能引起干扰的电磁辐射源。

2. 使用屏蔽材料：对受干扰的设备进行屏蔽，可以使用金属屏蔽罩、屏蔽围栏或屏蔽材料，以减少外界电磁辐射对设备的影响。

3. 地线连接：确保设备和电源都有良好的地线连接。良好的地线连接可以提供一个低阻抗路径，将电磁干扰导入地下，从而减少对设备的影响。

4. 滤波器：使用滤波器可以过滤掉电源线上的高频噪声，减少对设备的干扰。可以考虑使用电源滤波器或信号线滤波器，根据具体情况选择适当的滤波器类型。

5. 立体布线：合理布置电缆和线束，尽量避免相互干扰。使用屏蔽电缆或正确的绕线方法可以减少电磁干扰。

6. 使用抗干扰设备：对于关键设备，可以选择具有良好抗干扰性能的设备或元件。这些设备通常具有较好的屏蔽性能和抗干扰设计，可以减少对外界电磁干扰的敏感度。

7. 降低信号传输功率：对于无线电设备或无线通信系统，降低传输功率可以减少电磁辐射范围，从而减少对其他设备的干扰。

这些是一些常见的简单电磁干扰解决方案，具体应根据实际情况和需求来选择和实施。如果问题较为复杂或严重，建议咨询专业的电磁兼容性工程师进行详细的解决方案设计。

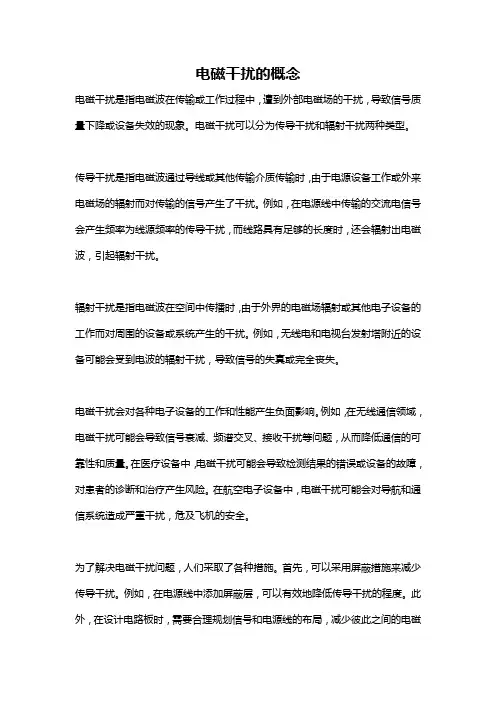

电磁干扰的概念

电磁干扰是指电磁波在传输或工作过程中，遭到外部电磁场的干扰，导致信号质量下降或设备失效的现象。电磁干扰可以分为传导干扰和辐射干扰两种类型。

传导干扰是指电磁波通过导线或其他传输介质传输时，由于电源设备工作或外来电磁场的辐射而对传输的信号产生了干扰。例如，在电源线中传输的交流电信号会产生频率为线源频率的传导干扰，而线路具有足够的长度时，还会辐射出电磁波，引起辐射干扰。

辐射干扰是指电磁波在空间中传播时，由于外界的电磁场辐射或其他电子设备的工作而对周围的设备或系统产生的干扰。例如，无线电和电视台发射塔附近的设备可能会受到电波的辐射干扰，导致信号的失真或完全丧失。

电磁干扰会对各种电子设备的工作和性能产生负面影响。例如，在无线通信领域，电磁干扰可能会导致信号衰减、频谱交叉、接收干扰等问题，从而降低通信的可靠性和质量。在医疗设备中，电磁干扰可能会导致检测结果的错误或设备的故障，对患者的诊断和治疗产生风险。在航空电子设备中，电磁干扰可能会对导航和通信系统造成严重干扰，危及飞机的安全。

为了解决电磁干扰问题，人们采取了各种措施。首先，可以采用屏蔽措施来减少传导干扰。例如，在电源线中添加屏蔽层，可以有效地降低传导干扰的程度。此外，在设计电路板时，需要合理规划信号和电源线的布局，减少彼此之间的电磁耦合，降低传导干扰的风险。

为了减少辐射干扰，可以采用滤波器等技术来抑制电磁波的辐射。例如，在电源线上安装滤波器可以有效地降低辐射干扰的程度。此外，还可以通过提高电子设备的抗干扰能力来降低对辐射干扰的敏感程度。在飞机航空电子设备的设计中，需要考虑电磁兼容性，采用合适的屏蔽措施和滤波器，以及地面测试和机上测试等手段来确保设备在飞行中的可靠性和安全性。

除了这些技术措施外，还需要对电磁干扰进行合理的规范和管理。各个国家和地区制定了一系列的电磁兼容性标准和规定，要求电子设备在设计和生产过程中满足相关的电磁兼容性要求。通过对设备进行电磁兼容性测试和认证，可以确保设备对外界电磁干扰具有一定的抵抗能力，降低因电磁干扰引起的负面影响。

电磁辐射对电子设备的影响和防护方法

电磁辐射是我们生活中普遍存在的一种现象，它不仅对人体健康有一定的影响，还可能对电子设备的正常运作造成干扰和损坏。本文将详细介绍电磁辐射对电子设备的影响以及防护方法。

一、电磁辐射对电子设备的影响

1. 电磁辐射对通信设备的影响

电磁辐射会干扰无线通信设备的正常运作。无线电设备如手机、无线网络路由器等，其工作频段与电磁辐射频段存在重叠，当电磁辐射干扰强度超过设备的抗干扰能力时，会导致通讯质量下降甚至中断。

2. 电磁辐射对计算机设备的影响

电磁辐射同样会对计算机设备的正常运作产生影响。尤其是在接近高压输电线路、电力变压器等电源设备时，电磁场强度较高，会对计算机内部的电路产生干扰，引发计算机系统崩溃、数据丢失等故障。

3. 电磁辐射对医疗设备的影响

医疗设备如心电图机、磁共振成像设备等对电磁辐射十分敏感。强烈的电磁辐射可能导致医疗设备显示不准确或异常工作，对医学诊断结果产生严重影响，甚至可能威胁到患者的生命安全。

二、电磁辐射的防护方法

1. 电磁辐射防护材料的使用 电磁辐射防护材料是一种主动防护电磁波辐射的方法。例如，使用电磁屏蔽材料对电子设备进行包裹，能有效阻挡或吸收电磁辐射，减轻辐射对设备的影响。另外，对电力设备周围进行屏蔽和隔离，可以减少电磁辐射对电子设备的干扰。

2. 电磁辐射消除技术

通过使用电磁辐射消除技术，可以减少电子设备受到的干扰。例如，通过在设备电源线和信号线上添加滤波器，可有效降低电磁干扰。此外，良好的接地和屏蔽设计也能减轻电磁辐射对设备的影响。

3. 设备间隔和摆放合理

为了降低电磁辐射对设备的影响，应合理安排设备间的距离，并避免将敏感设备放置在辐射源附近。尤其是对医疗设备和通信设备来说，避免与电源设备或高频设备密集摆放，可以有效减少电磁辐射的干扰。

4. 合理使用电子设备

合理使用电子设备也是降低电磁辐射影响的重要方法。对于手机、电脑等设备，使用时尽量保持距离，避免过久过近地接触设备。此外，定期对设备进行维护和检测，消除设备内部的电磁干扰源，也有助于减少辐射对设备的影响。
