几种解决电磁干扰对策

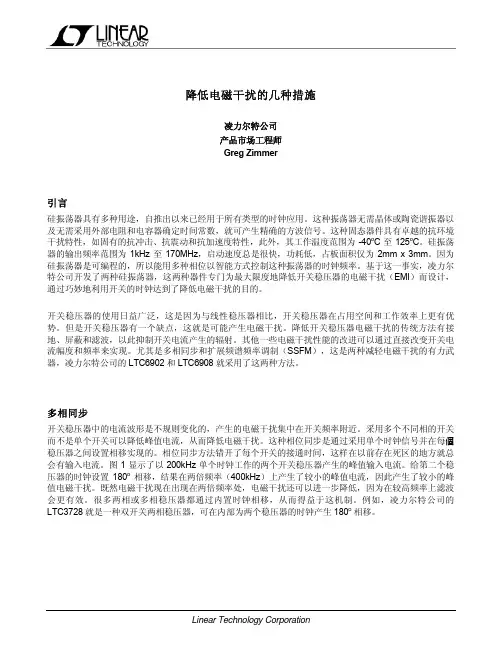

降低电磁干扰的几种措施凌力尔特公司产品市场工程师Greg Zimmer引言硅振荡器具有多种用途，自推出以来已经用于所有类型的时钟应用。

这种振荡器无需晶体或陶瓷谐振器以及无需采用外部电阻和电容器确定时间常数，就可产生精确的方波信号。

这种固态器件具有卓越的抗环境干扰特性，如固有的抗冲击、抗震动和抗加速度特性，此外，其工作温度范围为 -40o C 至 125o C。

硅振荡器的输出频率范围为 1kHz 至 170MHz，启动速度总是很快，功耗低，占板面积仅为 2mm x 3mm。

因为硅振荡器是可编程的，所以能用多种相位以智能方式控制这种振荡器的时钟频率。

基于这一事实，凌力尔特公司开发了两种硅振荡器，这两种器件专门为最大限度地降低开关稳压器的电磁干扰（EMI）而设计，通过巧妙地利用开关的时钟达到了降低电磁干扰的目的。

开关稳压器的使用日益广泛，这是因为与线性稳压器相比，开关稳压器在占用空间和工作效率上更有优势。

但是开关稳压器有一个缺点，这就是可能产生电磁干扰。

降低开关稳压器电磁干扰的传统方法有接地、屏蔽和滤波，以此抑制开关电流产生的辐射。

其他一些电磁干扰性能的改进可以通过直接改变开关电流幅度和频率来实现。

尤其是多相同步和扩展频谱频率调制（SSFM），这是两种减轻电磁干扰的有力武器，凌力尔特公司的 LTC6902 和 LTC6908 就采用了这两种方法。

多相同步开关稳压器中的电流波形是不规则变化的，产生的电磁干扰集中在开关频率附近。

采用多个不同相的开关而不是单个开关可以降低峰值电流，从而降低电磁干扰。

这种相位同步是通过采用单个时钟信号并在每個稳压器之间设置相移实现的。

相位同步方法错开了每个开关的接通时间，这样在以前存在死区的地方就总会有输入电流。

图 1 显示了以 200kHz 单个时钟工作的两个开关稳压器产生的峰值输入电流。

给第二个稳压器的时钟设置 180o相移，结果在两倍频率（400kHz）上产生了较小的峰值电流，因此产生了较小的峰值电磁干扰。

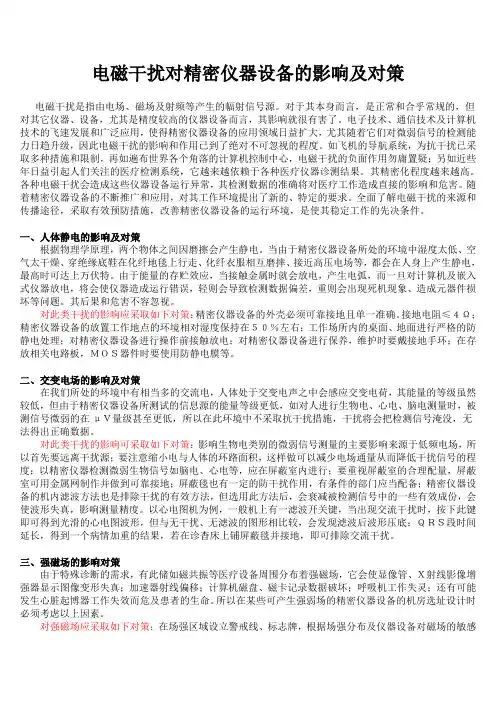

电磁干扰对精密仪器设备的影响及对策电磁干扰是指由电场、磁场及射频等产生的幅射信号源。

对于其本身而言，是正常和合乎常规的，但对其它仪器、设备，尤其是精度较高的仪器设备而言，其影响就很有害了。

电子技术、通信技术及计算机技术的飞速发展和广泛应用，使得精密仪器设备的应用领域日益扩大，尤其随着它们对微弱信号的检测能力日趋升级，因此电磁干扰的影响和作用已到了绝对不可忽视的程度。

如飞机的导航系统，为抗干扰已采取多种措施和限制，再如遍布世界各个角落的计算机控制中心，电磁干扰的负面作用勿庸置疑；另如近些年日益引起人们关注的医疗检测系统，它越来越依赖于各种医疗仪器诊测结果。

其精密化程度越来越高。

各种电磁干扰会造成这些仪器设备运行异常，其检测数据的准确将对医疗工作造成直接的影响和危害。

随着精密仪器设备的不断推广和应用，对其工作环境提出了新的、特定的要求。

全面了解电磁干扰的来源和传播途径，采取有效预防措施，改善精密仪器设备的运行环境，是使其稳定工作的先决条件。

一、人体静电的影响及对策根据物理学原理，两个物体之间因磨擦会产生静电。

当由于精密仪器设备所处的环境中湿度太低、空气太干燥、穿绝缘底鞋在化纤地毯上行走、化纤衣服相互磨摔、接近高压电场等，都会在人身上产生静电，最高时可达上万伏特。

由于能量的存贮效应，当接触金属时就会放电，产生电弧，而一旦对计算机及嵌入式仪器放电，将会使仪器造成运行错误，轻则会导致检测数据偏差，重则会出现死机现象、造成元器件损坏等问题。

其后果和危害不容忽视。

对此类干扰的影响应采取如下对策：精密仪器设备的外壳必须可靠接地且单一准确。

接地电阻≤４Ω；精密仪器设备的放置工作地点的环境相对湿度保持在５０％左右；工作场所内的桌面、地面进行严格的防静电处理；对精密仪器设备进行操作前接触放电；对精密仪器设备进行保养，维护时要戴接地手环；在存放相关电路板，ＭＯＳ器件时要使用防静电膜等。

二、交变电场的影响及对策在我们所处的环境中有相当多的交流电，人体处于交变电声之中会感应交变电荷，其能量的等级虽然较低，但由于精密仪器设备所测试的信息源的能量等级更低，如对人进行生物电、心电、脑电测量时，被测信号微弱的在μＶ量级甚至更低，所以在此环境中不采取抗干扰措施，干扰将会把检测信号淹没，无法得出正确数据。

如何应对PCB设计中的电磁干扰问题在PCB设计中，电磁干扰是一个常见而令人头痛的问题。

它可能导致电路性能的下降、系统崩溃甚至设备损坏。

因此，正确地应对电磁干扰问题至关重要。

本文将探讨几种应对PCB设计中电磁干扰问题的方法和策略。

一、电磁干扰的原因及影响电磁干扰来源于各种电子设备，包括干扰源和受干扰的电路。

产生电磁干扰的原因很多，比如电路中的高频信号、不正确的接地、信号线之间的互相干扰等。

这些干扰会导致电路中的信号失真、噪音增加、系统性能下降等问题。

二、合理布局电路板合理布局电路板是应对电磁干扰问题的重要策略之一。

首先，应尽量缩短信号线的长度，减少信号线之间的耦合。

其次，将高频信号线和低频信号线分开布局，避免相互干扰。

此外，可以采用屏蔽罩来隔离信号线和其他电路元件，减少干扰的传播。

三、地线的设计和布局地线的设计和布局对于降低电磁干扰也非常重要。

首先，要保证地线的连续性，避免地线断裂。

其次，在布局地线时，尽量采用星型连接方式，将各个地线连接到一个共接地点。

这样可以减少接地电流的路径，降低电磁干扰的产生。

同时，应尽量将数字和模拟地线分开布局，以减少它们之间的相互干扰。

四、减少信号线的串扰信号线之间的串扰是电磁干扰的主要来源之一。

为了减少串扰，可以采用以下方法。

首先，选择适当的信号线间距，尽量将它们分开。

其次，可以采用屏蔽罩、地平面等方法进行屏蔽。

另外，还可以使用差分信号线，通过差分信号的抵消作用来减少串扰的影响。

在布局和布线时，注意布线对称和平衡，可以进一步减少串扰。

五、选择合适的滤波器和抑制器在PCB设计中，可以采用滤波器和抑制器来抑制电磁干扰。

滤波器可以用于滤除高频噪声和信号，可以选择合适的滤波器根据具体的需求。

抑制器可以用于抑制电磁辐射和干扰源的信号，采用合适的抑制器可以有效地降低电磁干扰的影响。

六、合理选择敷铜与引入GI设计在PCB设计中，合理选择敷铜和引入地电网隔离设计是有效应对电磁干扰的方法之一。

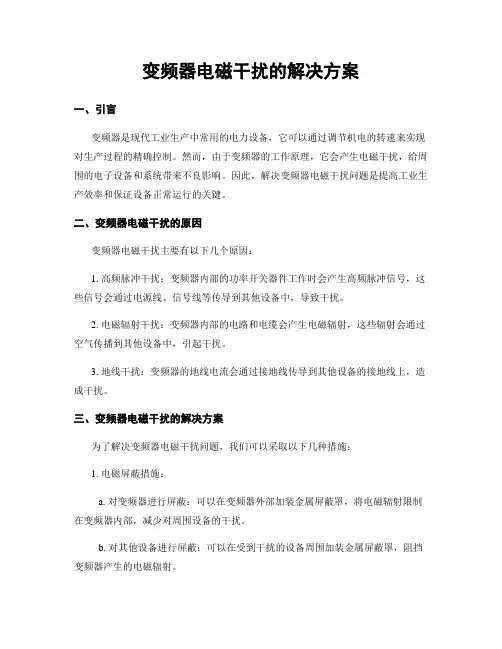

变频器电磁干扰的解决方案一、引言变频器是现代工业生产中常用的电力设备，它可以通过调节机电的转速来实现对生产过程的精确控制。

然而，由于变频器的工作原理，它会产生电磁干扰，给周围的电子设备和系统带来不良影响。

因此，解决变频器电磁干扰问题是提高工业生产效率和保证设备正常运行的关键。

二、变频器电磁干扰的原因变频器电磁干扰主要有以下几个原因：1. 高频脉冲干扰：变频器内部的功率开关器件工作时会产生高频脉冲信号，这些信号会通过电源线、信号线等传导到其他设备中，导致干扰。

2. 电磁辐射干扰：变频器内部的电路和电缆会产生电磁辐射，这些辐射会通过空气传播到其他设备中，引起干扰。

3. 地线干扰：变频器的地线电流会通过接地线传导到其他设备的接地线上，造成干扰。

三、变频器电磁干扰的解决方案为了解决变频器电磁干扰问题，我们可以采取以下几种措施：1. 电磁屏蔽措施：a. 对变频器进行屏蔽：可以在变频器外部加装金属屏蔽罩，将电磁辐射限制在变频器内部，减少对周围设备的干扰。

b. 对其他设备进行屏蔽：可以在受到干扰的设备周围加装金属屏蔽罩，阻挡变频器产生的电磁辐射。

2. 电磁滤波器的使用：a. 输入端滤波器：可以在变频器的输入端加装滤波器，用于滤除电源线上的高频脉冲干扰。

b. 输出端滤波器：可以在变频器的输出端加装滤波器，用于滤除机电线缆上的高频脉冲干扰。

3. 接地措施：a. 单点接地：将变频器和其他设备的接地线通过一个点进行接地，减少地线干扰。

b. 接地电阻：在接地线上加装电阻，用于抑制地线电流的干扰。

4. 信号线隔离：a. 采用光电隔离器：将变频器和其他设备之间的信号线采用光电隔离器进行隔离，避免信号干扰。

b. 采用屏蔽线缆：使用屏蔽线缆将变频器和其他设备之间的信号线进行隔离，减少电磁干扰。

5. 电源线滤波：a. 使用电源线滤波器：在变频器的电源线上加装滤波器，用于滤除电源线上的高频脉冲干扰。

b. 电源线长度和布线：合理设计电源线的长度和布线方式，减少电磁辐射和电磁干扰。

电磁屏蔽解决方案前言在现代社会中，电磁辐射已成为我们生活中不可避免的问题。

电子设备的普及，如手机、电视、电脑等，使得电磁辐射的问题日益凸显。

电磁辐射不仅对人体健康产生潜在威胁，还对电子设备的正常运行造成干扰。

因此，电磁屏蔽解决方案成为了一个重要的研究领域。

什么是电磁屏蔽电磁屏蔽指的是采取一定的方法和措施，以减少或阻断电磁波的传播。

电磁波在电子设备和通讯线路中的传播会产生电磁干扰，干扰了设备的正常工作。

通过电磁屏蔽，可以有效地减少电磁波的传播和干扰，保障设备的正常运行。

电磁屏蔽解决方案的分类根据不同的应用场景和需求，电磁屏蔽解决方案可以分为以下几种类型：1. 金属屏蔽金属屏蔽是最常见、最基础的电磁屏蔽方案之一。

金属表面对电磁波的反射和吸收性能非常好，能够有效地阻挡电磁波的传播。

常见的金属屏蔽材料有铁、铜、铝等。

金属屏蔽可以通过金属外壳、金属屏蔽罩等形式实现。

2. 电磁波吸收材料电磁波吸收材料是一种特殊的材料，具有很强的吸收电磁波的能力。

这种材料通过释放吸收电磁波的能量，形成局部电流和电磁场，从而有效地消耗电磁波的能量。

电磁波吸收材料通常包括有机吸波材料和无机吸波材料两种。

3. 电磁屏蔽涂料电磁屏蔽涂料是一种特殊的涂料，具有良好的电磁屏蔽性能。

它可以形成一层薄膜，包裹在电子设备表面，有效地阻挡电磁波的传播。

电磁屏蔽涂料通常包括银浆涂料、铜浆涂料、碳纳米管涂料等。

4. 电磁屏蔽隔离间盘电磁屏蔽隔离间盘是一种特殊的隔板，具有很强的电磁屏蔽能力。

它可以将电磁波隔离在隔离间盘内部，防止电磁波的传播。

电磁屏蔽隔离间盘适用于电子设备、通讯线路等场景。

电磁屏蔽解决方案的应用电磁屏蔽解决方案广泛应用于以下几个领域：1. 电子设备电子设备中常常需要采用电磁屏蔽解决方案，保障设备的正常运行。

特别是对于高频电子设备，如手机、无线路由器等，电磁屏蔽尤为重要。

2. 通讯线路通讯线路在传输数据的过程中会受到电磁干扰。

采用电磁屏蔽解决方案可以有效地阻断电磁干扰，提高通讯线路的传输质量。

PLC与触摸屏的抗干扰对策有哪些PLC（可编程逻辑控制器）和触摸屏在工业自动化领域中广泛应用。

然而，由于工业环境中存在大量的电磁干扰和其他干扰源，PLC和触摸屏可能会受到干扰，影响其正常运行。

为了确保系统的稳定性和可靠性，需要采取各种抗干扰对策。

以下是一些常见的PLC和触摸屏抗干扰方法：1.地线设计：良好的地线设计是消除共模干扰的关键。

在安装PLC和触摸屏时，应确保良好的接地，使用适当的接地导线和连接器，以降低干扰从其它设备传递到PLC和触摸屏的可能性。

2.屏蔽和滤波：在PLC和触摸屏的电源线、信号线和数据线上使用屏蔽和滤波器，可以有效地减少外界电磁干扰。

3.电磁隔离：通过将PLC和触摸屏与外界电磁干扰源隔离开来，可以降低外界干扰对其的影响。

可以通过适当的屏蔽和隔离物来实现电磁隔离。

4.接线和布线：正确的接线和布线也是减少干扰的重要因素。

应尽量避免信号线和电源线等线束的交叉和并行布置，同时要保持足够的距离，以减少信号之间的互相影响。

5.良好的接地和保护接地：接地和保护接地的良好设计可以帮助减少地线干扰和静电放电。

6.使用屏蔽电缆和连接器：使用屏蔽电缆和连接器可以有效地减少外界电磁干扰对PLC和触摸屏的影响。

7.选择适当的设备位置：正确选择PLC和触摸屏的安装位置可以降低外界干扰的影响。

避免将其安装在电磁干扰较强的区域附近，例如电机和高功率设备。

8.维护和保养：定期进行维护和保养可以减少PLC和触摸屏的故障率。

定期清洁设备表面，检查电缆和连接器是否松动，确保电源供应正常等。

以上是一些常见的PLC与触摸屏的抗干扰对策。

根据具体的应用环境和要求，可能还有其他特定的抗干扰方法。

在设计和安装PLC和触摸屏系统时，应根据实际情况采取相应的抗干扰措施，以确保系统的可靠性和稳定性。

抗干扰措施方案导语：在当今数字化时代，我们越来越依赖互联网和各种电子设备。

然而，随之而来的干扰问题也日益严重。

本文将为您介绍一些抗干扰的措施，帮助您更好地应对干扰困扰。

一、保持网络环境稳定为了避免网络干扰，我们需要确保网络环境的稳定。

这包括使用高质量的路由器和网络设备，定期维护和升级硬件以及优化网络设置。

另外，避免与其他无线电设备共享频段，可以有效减少无线干扰。

二、使用屏蔽设备和滤波器我们可以使用屏蔽设备和滤波器来抵御外部干扰。

例如，在电脑、手机等设备的连接线上安装屏蔽罩，可以有效地阻隔外部电磁干扰。

此外，使用滤波器可以减少电源线和通信线路上的干扰信号，提高设备的工作稳定性。

三、合理布局设备和线缆在安装设备和布置线缆时，我们应该注意合理布局，避免线缆相互交叉和靠近高干扰设备。

同时，要尽量使用屏蔽线缆和金属屏蔽箱，以减少干扰的传播和扩散。

四、加强设备的电磁兼容性设计在设备的设计和制造过程中，应该充分考虑电磁兼容性。

通过合理的电路设计、良好的接地系统以及屏蔽措施，可以有效减少设备之间的干扰。

五、定期检测和维护设备定期检测和维护设备是保证设备正常工作和抵御干扰的重要步骤。

定期进行设备测试，及时修复和更换故障部件，可以保证设备的稳定性和可靠性。

六、人为干扰的防范除了外部干扰，人为干扰也是我们需要关注的问题。

我们应该加强员工的培训，提高对干扰的认识和防范意识。

此外，建立完善的安全管理制度，限制和监控对设备的访问，可以有效减少人为干扰的发生。

结语：通过以上抗干扰的措施，我们可以有效应对干扰问题，保证设备的正常工作和网络的稳定连接。

在今后的数字化时代，我们应该继续加强对干扰问题的研究和防范，为人类创造更好的数字化生活环境。

如何降低电子设备的干扰？
要降低电子设备的干扰，可以尝试以下几种方法：
1. 使用屏蔽材料：使用屏蔽材料包裹电子设备，以阻挡外部电磁辐射的干扰。

铝箔和铁氧体材料都可以有效地吸收电磁波。

2. 增加距离：将电子设备与其他可能产生干扰的设备或信号源保持一定距离，这样可以降低干扰的影响。

3. 使用滤波器：安装电源线滤波器可以消除电源线上的电磁干扰，并减少设备之间的相互干扰。

4. 地线连接：保证所有电子设备的地线连接良好，以便有效地排除静电干扰。

5. 绕线：对于内部干扰，可以采用正确的布线方法，如绕线来减少信号线之间的干扰。

6. 屏蔽电缆：使用屏蔽电缆可以降低信号线与外部电磁场的干扰。

7. 使用滤波器和抗干扰电路板：对于特定的应用场景，可以使用专门设计的滤波器和抗干扰电路板来提高设备的抗干扰能力。

总之，以上是一些降低电子设备干扰的常见方法。

具体选择哪种方法要根据具体情况来决定，可以结合多种方法来提高设备的抗干扰能力。

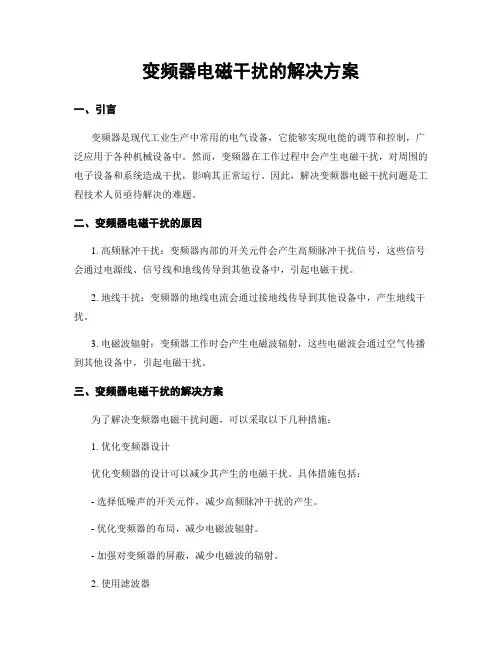

变频器电磁干扰的解决方案一、引言变频器是现代工业生产中常用的电气设备，它能够实现电能的调节和控制，广泛应用于各种机械设备中。

然而，变频器在工作过程中会产生电磁干扰，对周围的电子设备和系统造成干扰，影响其正常运行。

因此，解决变频器电磁干扰问题是工程技术人员亟待解决的难题。

二、变频器电磁干扰的原因1. 高频脉冲干扰：变频器内部的开关元件会产生高频脉冲干扰信号，这些信号会通过电源线、信号线和地线传导到其他设备中，引起电磁干扰。

2. 地线干扰：变频器的地线电流会通过接地线传导到其他设备中，产生地线干扰。

3. 电磁波辐射：变频器工作时会产生电磁波辐射，这些电磁波会通过空气传播到其他设备中，引起电磁干扰。

三、变频器电磁干扰的解决方案为了解决变频器电磁干扰问题，可以采取以下几种措施：1. 优化变频器设计优化变频器的设计可以减少其产生的电磁干扰。

具体措施包括：- 选择低噪声的开关元件，减少高频脉冲干扰的产生。

- 优化变频器的布局，减少电磁波辐射。

- 加强对变频器的屏蔽，减少电磁波的辐射。

2. 使用滤波器在变频器的电源输入端和输出端添加滤波器，可以有效地滤除电磁干扰信号。

滤波器可分为输入滤波器和输出滤波器两种类型。

输入滤波器能够减少从电源线传导到变频器的电磁干扰，输出滤波器能够减少从变频器传导到负载设备的电磁干扰。

3. 优化接地系统优化变频器的接地系统可以减少地线干扰的产生。

具体措施包括：- 使用低阻抗的接地线，减少地线电流的流动。

- 增加接地电阻，提高地线的抗干扰能力。

- 采用良好的接地方式，确保接地系统的可靠性。

4. 使用屏蔽设备在变频器周围设备的信号线和电源线上使用屏蔽设备，可以有效地减少电磁干扰的传导。

屏蔽设备包括屏蔽电缆、屏蔽罩等。

5. 增加隔离设备在变频器和其他设备之间增加隔离设备，可以有效地隔离电磁干扰信号。

隔离设备包括光电隔离器、隔离变压器等。

6. 优化系统布线合理的系统布线可以减少电磁干扰的传导。

变频器电磁干扰的解决方案一、引言变频器作为一种广泛应用于工业控制系统中的电气设备，其在工作过程中可能会产生电磁干扰，对周围的电子设备和系统造成不利影响。

因此，为了解决变频器电磁干扰问题，本文将介绍几种常见的解决方案。

二、变频器电磁干扰的原因变频器电磁干扰的产生主要有以下几个原因：1. 变频器本身的工作原理导致电磁干扰的产生，例如高频开关器件的开关过程会产生较大的电磁噪声。

2. 变频器输出的高频脉冲信号可能会通过电源线和信号线传播到其他设备和系统中，引起电磁干扰。

3. 变频器的输入电源可能存在电源波动和谐波等问题，这些问题也会导致电磁干扰的产生。

三、解决方案针对变频器电磁干扰问题，以下是几种常见的解决方案：1. 滤波器的使用滤波器是一种常见的用于抑制电磁干扰的装置。

在变频器的电源输入端和输出端安装合适的滤波器可以有效地减少电磁干扰的传播。

输入端滤波器主要用于抑制电源线上的电磁噪声，输出端滤波器主要用于抑制变频器输出信号中的高频脉冲噪声。

选择合适的滤波器型号和参数，可以有效地降低电磁干扰水平。

2. 接地和屏蔽措施良好的接地系统可以有效地减少电磁干扰的传播。

在变频器和其他设备的接地连接上，应采用低阻抗的接地方式，确保接地系统的连续性和稳定性。

此外，对于关键设备和信号线，可以采用屏蔽措施，如使用屏蔽电缆、金属屏蔽罩等，以阻挡电磁干扰的入侵。

3. 电源线和信号线的布置合理的电源线和信号线布置可以减少电磁干扰的传播。

首先，应尽量避免电源线和信号线的交叉布置，以减少互相之间的干扰。

其次，对于关键设备和信号线，可以采用双屏蔽、双绞线等特殊线缆，以提高抗干扰能力。

此外，还可以采用电源线和信号线的分离布置，将它们分别引入不同的线槽或隔离设备中，以降低电磁干扰的传播。

4. 地址设置和参数调整变频器的地址设置和参数调整也可以对电磁干扰进行一定程度的控制。

通过设置合适的地址和参数，可以避免与其他设备发生冲突，减少电磁干扰的可能性。

本文针对手机电磁兼容测试中经常出现的问题，包括静电放电抗扰度试验、电快速瞬变脉冲群抗扰度试验、辐射骚扰及传导骚扰性能测试中经常发现的问题进行了分析，并提出了相应的改善手机电磁兼容性能的建议。

1 静电放电抗扰度试验1.1静电放电抗扰度试验常见问题静电放电抗扰度测试中出现的问题主要表现在以下几个方面。

(1)手机通话中断。

(2)静电放电导致手机部分功能失效，但静电放电过程结束后或者重新启动手机之后失效的功能可以恢复。

这些现象可能为：屏幕显示异常，如屏幕显示呈白色、出现条纹、显示出现乱码、显示模糊等等;通话效果出现问题，如啸叫声或者声音消失;按键功能或者触摸屏功能丧失;软件出现误告警，如在并没有出现插拔充电器的情况下频繁提示“充电已连接、充电器已移除”。

(3)手机自动关机或者重新启动现象。

这个问题既可能发生在通话过程中，也可能发生在待机过程中。

(4)静电放电导致手机失效或损坏。

由于部分器件损坏，手机的一些功能在重新启动后仍无法恢复，如摄像头功能;自动关机后无法再次开机的情况;与充电器相连接的情况下进行测试时，充电器也可能出现失效、损坏甚至爆炸等问题。

1.2静电放电问题的具体分析(1)通话中断：造成通话中断的主要原因是静电放电对手机内部的射频电路和/或基带电路造成影响，造成了通信信噪比的下降，信号同步出现问题，从而造成通话中断。

结构设计不合理也可能导致通话中断。

静电放电试验中需要使用较大面积的金属材质的水平耦合板，手机与水平耦合板之间仅放置一个厚度为0.5 mm的绝缘垫。

当天线或者大面积的金属部件距离这个水平耦合板距离过近时，可能产生相互耦合，导致移动电话机实际能达到的灵敏度大大下降，进行静电试验时通话更容易中断，严重时即使不施加静电干扰移动电话机都无法保持通话。

(2)自动关机或重启：基带电路的复位电路受到静电的干扰导致手机误关机或重启。

(3)手机失效或损坏：静电放电过程中高电压和高电流导致器件的热失效或者绝缘击穿。

解读电力电子技术中的电磁干扰问题及对策电磁干扰是在电力电子技术领域中普遍存在的问题，它对电子设备的正常运行和电磁环境的稳定造成了不可忽视的影响。

本文将就电力电子技术中的电磁干扰问题进行解读，并探讨一些应对策略。

一、电磁干扰的定义及分类电磁干扰是指电力电子设备之间或者电力电子设备与其他设备之间相互作用，导致电磁能的传递，引发电子设备性能下降、干扰信号的产生，甚至引起系统故障的现象。

电磁干扰可以分为传导干扰和辐射干扰两大类。

传导干扰主要通过电力线、信号线、地线等导体传输，其特点是对于高频信号具有较强的传导能力，对低频信号传导能力相对较弱。

而辐射干扰则是指电磁波通过空气传播，在电磁场中相互作用。

二、电磁干扰的成因分析1. 设备内部因素：电力电子设备内部的高频电源、开关、电线等元件会产生电磁干扰，尤其是在高频开关电源工作时。

2. 设备间因素：当多个电力电子设备同时工作时，它们之间的电磁相互干扰会导致电磁波的传输和辐射。

3. 外部环境因素：外部的电磁辐射源，如雷电、电视、无线电等，以及天然磁场都可能对电力电子设备产生干扰。

三、电磁干扰对电力电子设备的影响电磁干扰对电力电子设备可能会产生以下几方面的影响：1. 性能下降：电磁干扰会使电力电子设备的输出波形失真、谐波增加，影响其工作的稳定性和精度。

2. 通信干扰：电磁干扰会对通信设备产生干扰，干扰信号可能会引起通信信号失真、丢失等问题。

3. 系统故障：严重的电磁干扰甚至可能导致电力电子设备的短路、开关失灵等故障，给系统带来安全隐患。

四、电磁干扰对策为了有效应对电磁干扰问题，我们可以采取以下几种对策：1. 设备设计中的屏蔽措施：合理的设备布局、对敏感电路的屏蔽处理、控制设备内部的地线、信号线的走向等，可以在一定程度上减轻电磁干扰。

2. 信号处理技术的优化：采用合适的滤波器、放大器等信号处理设备，对输入信号进行滤波、放大和抑制，以减少电磁干扰的影响。

3. 系统整体设计：在整个电力电子系统的设计中，应充分考虑各环节的电磁兼容性，合理布置电源线、传输线和地线，优化系统的抗干扰能力。

通信技术中常见的信号干扰问题解决方案在通信技术领域，信号干扰是一个常见的问题。

信号干扰会导致通信质量下降，影响数据传输的稳定性和可靠性。

为了解决这些问题，工程师们提出了一系列的解决方案。

我们需要了解一些常见的信号干扰类型。

首先是电磁干扰，它是由周围的电子设备和无线电信号引起的。

其次是多径效应，它是由信号在传输过程中反射、折射和散射产生的多个路径导致的，导致接收端接收到多个时间延迟的信号。

还有时延扩散，它是由于信号传输过程中不同路径的时间延迟差异而引起的。

为了解决电磁干扰问题，可以采取以下几种措施。

可以使用屏蔽材料来减少电磁辐射波的传播，从而降低干扰的发生。

可以采用合适的地线设计和电源线滤波器，以减少电源线上的电磁噪声。

还可以采用频谱分析器等工具来检测和定位电磁波源，从而减少干扰的影响。

对于多径效应导致的干扰问题，我们可以采取一些解决方案。

可以使用信号处理算法来抑制多路径干扰，例如均衡算法、自适应滤波算法等。

可以采用天线阵列、智能天线等技术，通过改变天线的发射/接收方向来减少多径干扰。

还可以通过改善信号源的位置和环境，减少反射和散射产生的多径效应。

时延扩散是另一个常见的信号干扰问题，可以采取以下措施解决。

可以使用等化器来抵消信号在传输过程中引起的时延扩散，例如时域均衡器、频域均衡器等。

可以采用跳频技术或扩频技术来提高抗时延扩散的能力。

优化接收端的设计，使用更高的采样率和更好的时钟同步技术，也可以减少时延扩散产生的干扰。

除了以上的解决方案，还有一些通用的措施可以应对信号干扰。

可以对信号进行调制与编码，增强信号的抗干扰性能。

可以采用频率规划和资源分配算法，避免信号之间的频率冲突和资源竞争。

合理设计通信系统的物理层参数，例如功率控制、调制方式选择等，也可以提高系统的抗干扰性能。

总结起来，通信技术中常见的信号干扰问题多种多样，但都可以通过一系列的解决方案得到有效解决。

无论是电磁干扰、多径效应还是时延扩散，工程师们都可以采用屏蔽材料、信号处理算法、天线阵列等技术来减少干扰的影响。

超导电磁干扰问题的研究与解决随着科技的不断进步，人们对于电磁干扰的问题越来越重视。

而在电磁干扰中，超导电磁干扰是近年来备受关注的一个问题。

超导材料具有零电阻和超高的电导率，使其在电子、通信、医疗等领域有着广泛的应用。

但在使用超导材料的过程中，我们也会遇到由超导材料本身带来的电磁干扰。

一、超导材料的基本概念超导材料是指在相应条件下，材料内部电流可以不受任何电阻的限制而通过。

这是由于超导材料的电子可以形成一种“配对”的状态，在这一状态下，电子之间的相互作用很强，从而使得电子运动时不发生任何阻力。

超导材料的这一特点，在科学和工业领域有着广泛的应用，包括超导磁体、电力传输、量子计算机等。

二、超导电磁干扰随着超导材料的应用越来越广泛，超导电磁干扰问题也愈加突显。

超导电磁干扰主要包括两类：（1）超导材料产生的磁场干扰，会对周围的电子、信号产生影响。

这种情况通常出现在超导磁体、MRI等领域。

（2）超导材料带来的电场干扰，会对周围电器设备产生影响。

这种情况通常出现在通信、电子设备领域。

因此，超导电磁干扰问题的解决，对于保证超导材料应用的稳定性和可靠性具有重要意义。

三、解决超导电磁干扰的方法解决超导电磁干扰的方法主要包括以下几种：（1）减小磁场干扰源的强度针对超导材料带来的磁场干扰，我们可以采取降低磁场干扰源强度的方法。

这种方法主要是通过降低超导材料产生磁场的强度来减小干扰的范围和强度。

常见的方法包括提高超导材料的电流密度、使用低温超导材料等。

（2）提高接收设备的抗干扰能力针对超导材料带来的电磁干扰，我们可以采取提高接收设备的抗干扰能力的方法。

这种方法主要是通过提高设备对于干扰的反应能力，使其可以在受到干扰时，继续工作。

常见的方法包括增加接收设备的电磁屏蔽、增加接收设备的运算能力等。

（3）优化电路设计针对超导材料带来的电磁干扰，我们还可以采取优化电路设计的方法。

这种方法主要是通过在设计电路时，加入一些抗干扰的措施，从而降低超导材料对于周围设备的干扰。
