SM7513 60V60mA原边反馈小功率开关电源芯片认证方案

  • 格式：pdf
  • 大小：2.02 MB
  • 文档页数：3

SM7513恒流原边控制功率开关QSOZIWV1.1

- 1 - SM7513

特点

 拓扑结构支持：反激及低成本

BUCK-BOOST

 采用730V单芯片集成工艺

 宽电压85Vac~265Vac输入电压范

围内恒流精度小于±3%

 全电压范围内兼容1-3W

 明微专利的无需辅助绕组的原边

反馈控制技术可使系统节省光

耦、431等元件

 无需环路补偿

 内置前沿消隐电路(LEB)

 逐周期峰值电流比较

 输出开/短路保护

 内置开机软启动

 无需FB反馈回路

 封装形式：SOP8

应用领域

 LED照明驱动

概述

SM7513是应用于离线式小功率AC/DC开关电源的高性能的原边反

馈控制功率开关芯片，在全电压输入范围内实现高精度恒流输出，精

度小于±3%，无需环路补偿，并可使系统节省光耦，TL431以及变压器

辅助绕组等元件，降低成本。

芯片内部集成了逐周期峰值电流限制，输出开/短路保护和开机软

启动等保护功能，以提高系统的可靠性。

管脚图

8

7

6

51

2

3

4DRAIN

DRAIN

GND

GNDVCCEMNCCSSM7513

输出功率表

输入电压 85Vac～265Vac 180Vac～265Vac

输出功率 1-3W 3~5W

典型应用

AC Vout+

Vout-

87651234DRAINDRAINGNDGNDVCCEMNCCSSM7513吸收电路

EMC元件EMC元件

SOP8 SM7513恒流原边控制功率开关QSOZIWV1.1

- 2 - 客 户产品型号/名称电感产品编号SM7513（60V，60mA）过认证

磁芯材质PC40磁 芯 型 号EE8.3骨 架EE8.3（3+3）立式

一、线圈绕制表

绕组挡墙(mm)脚 位线规*股数圈数绕向胶带规格层数绕制方法备注编号底顶 mm*PTSmmTS

N15—NCΦ0.13*1铺满一层顺1密绕

N22—5Φ0.13*1240顺6密绕

二、线圈结构 三、产品外型(单位mm)

四、电性能

项目脚位规定值测试条件

电感量2—52.4mH±6％1KHZ 0.25V

漏感2—5≤300uH1KHZ 0.25V

直流铜阻

耐压测试P—S2000VAC5mA 3SP、S—C1000VAC

五、技术说明

1、骨架上有斜边处为1脚。

核准：审核： 拟制： 易 日期：2013-10-25

SM7513恒流原边控制功率开关QSOZIWV1.1

- 3 - 型号: SM7513(60V,60mA) 版本：N1-1.0设计:日期: 2013-10-25

NO.元件类型型号描述用量单位位号生产商备注

1线绕电阻RES-FUS-010.00R-0.250W1PcsFR2贴片桥堆BR-MBS-1.00A-600V-MB6S1PcsDB13贴片电阻RES-SMD-0805-022.00K-5%-0.125W1PcsR14贴片电阻RES-SMD-1206-002.70R-1%-0.250W1PcsR25贴片电阻RES-SMD-0805-062.00K-5%-0.125W1PcsR36贴片电容CAP-SMD-0805-1.0u-10%-16V1PcsC17贴片电容CAP-SMD-0805-10.0u-10%-100V1PcsC28电解电容CAP-ELE-002.20u-400V_Ф6.3*111PcsE19电解电容CAP-ELE-004.70u-400V_Ф8*121PcsE210贴片二极管DIO-FAS-SMA-01.00A-600V-ES1J1PcsD111电感LM-EE8.3(3+3)/2.4mH1PcsL112插件电感L-2.2mH-10%-1W1PcsL213芯片IC-SM-SM7513_SOP81PcsU114线材WIR-CE-0.5mm*mm-white1EA L14线材WIR-CE-0.5mm*mm-white1EA N 15线材WIR-CE-0.5mm*mm-red1EA +16线材WIR-CE-0.5mm*mm-black1EA -17PCB板30*16(L*W)1EA

合集下载

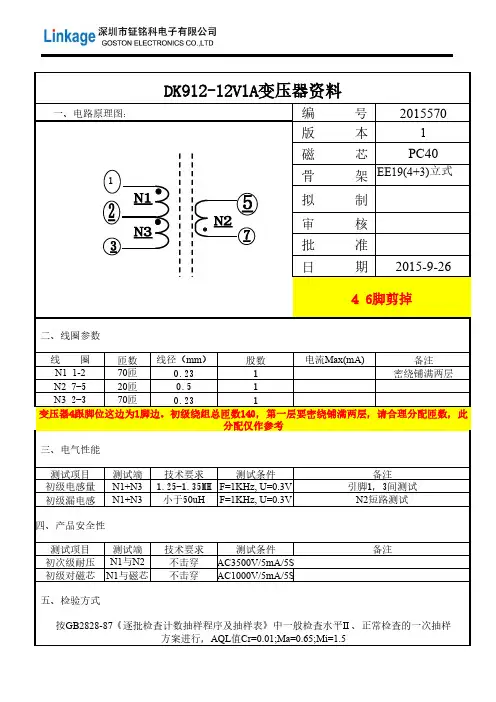

DK912 12V1A原边反激式AC-DC开关电源控制芯片方案

DK912 12V1A原边反激式AC-DC开关电源控制芯片方案

DK912-12V1A变压器资料

一、电路原理图：

编

号2015570

版 本1

磁 芯PC40

骨 架EE19(4+3)立式

拟 制

审 核

批 准

日 期2015-9-26

4 6脚剪掉

二、线圈参数

线 圈匝数线径（mm）股数电流Max(mA)备注N1 1-270匝0.231密绕铺满两层

N2 7-520匝0.51

N3 2-370匝0.231

变压器4跟脚位这边为1脚边。初级绕组总匝数140，第一层要密绕铺满两层，请合理分配匝数，此

分配仅作参考

三、电气性能

测试项目测试端技术要求测试条件备注

初级电感量N1+N31.25-1.35MHF=1KHz, U=0.3V引脚1，3间测试

初级漏电感N1+N3小于50uHF=1KHz, U=0.3VN2短路测试

四、产品安全性

测试项目测试端技术要求测试条件备注

初次级耐压N1与N2不击穿AC3500V/5mA/5S

初级对磁芯N1与磁芯不击穿AC1000V/5mA/5S

五、检验方式

按GB2828-87《逐批检查计数抽样程序及抽样表》中一般检查水平II 、正常检查的一次抽样

方案进行，AQL值Cr=0.01;Ma=0.65;Mi=1.51Bill Of Material

产品名称: 12V1A版本： V1

公司编号:日期：2015*10*19电脑编码:

页数：

序号

编码名称规格用量位号备注1PCB板单面板 FR-4 65*33*1.2mm 1OZ 喷松香处理1

2贴片电阻47R 1206 5%1R0

3贴片电阻75K 1206 5%1R1

4贴片电阻2K 1206 5%1R7

5贴片电阻1.0R 0805 1%1R2

7贴片电阻10K 0805 1%1R5

9贴片电阻1K 0805 5%1R10 R8

10贴片电容33PF/50V 0805 X7R1C4

11贴片电容10NF/250V 1206 X7R1C3

12快恢复二极管F7 SOD-1231D5

13整流桥MB6F TO-269AA超薄1DB1

14比较器LM358 SOP-81U3

开关电源top224芯片

开关电源top224芯片

开关电源top224芯片

1

绪 论

开关电源（Switched Mode Power Supply,SMPS)是一种由占空比控制的开关电路构成的电能变换装置，用于交流—直流或直流—直流电能的变换.其功率从零点几瓦到数十千瓦，被广泛用于生活、生产、科研、军事等各个领域。比如：小到彩色电视机、DVD播放机等家用电器、大到飞机、卫星、导弹、舰船中，都大量采用了开关电源。

开关电源的核心为电力电子开关电路，根据负载对电源提出的输出稳压或稳流特性的要求，利用反馈控制电路，采用占空比控制方法,对开关电路进行控制.脉宽调制（PWM)技术的发展，导致了PWM开关电源问世（PWM开关电源的特点是用20KHz的载波进行脉冲宽度调制，电源的效率可达65％～70％），大幅度节约了能源,引起了人们的广泛关注，在电源技术发展史上被誉为20KHz革命。高频化使开关电源装置空前的小型化,并使其进入更广泛的领域，特别是推动了高新技术产品的小型化、轻便化，在节约资源及保护环境方面具有深远的意义.

随着电子技术的高速发展，电子设备的应用领域越来越广，与人们的工作、生活的关系日益密切。但是，任何电子设备都离不开可靠的电源，它们对电源的要求也越来越高.并且,随着集成芯片尺寸的不断减小,处理速度越来越高,需要更加小型化、轻量化的电源(磁性元件和电容的体积、重量应随之减小)；未来的绿色电源要求开关电源的效率更高，性能更好，可靠性更高等.这一切将促进开关电源的不断发展和进步。

开关电源体积小、效率高,被誉为高效节能电源,现已成为稳压电源的主导产品。当今开关电源正向着集成化、智能化的方向发展.高度集成、功能强大的开关型稳压电源代表着开关电源发展的主流方向。本论文主要围绕当前流行的集成开关电源芯片进行小功率开关型稳压电源特性的研究。

本文采用TOP224Y研制了一款单片开关电源，论文给出了外围电路各部分的详细设计方法，并进行了参数计算，通过实测结果分析，验证了理论的可行性。具有较强的适用性。

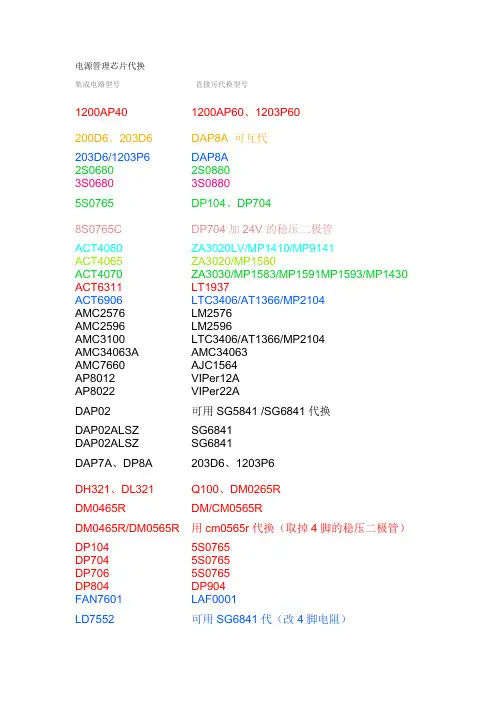

电源管理芯片代换

电源管理芯片代换

电源管理芯片代换

集成电路型号 直接可代换型号

1200AP40 1200AP60、1203P60

200D6、203D6 DAP8A 可互代

203D6/1203P6 DAP8A

2S0680 2S0880

3S0680 3S0880

5S0765 DP104、DP704

8S0765C DP704加24V的稳压二极管

ACT4060 ZA3020LV/MP1410/MP9141

ACT4065 ZA3020/MP1580

ACT4070 ZA3030/MP1583/MP1591MP1593/MP1430

ACT6311 LT1937

ACT6906 LTC3406/AT1366/MP2104

AMC2576 LM2576

AMC2596 LM2596

AMC3100 LTC3406/AT1366/MP2104

AMC34063A AMC34063

AMC7660 AJC1564

AP8012 VIPer12A

AP8022 VIPer22A

DAP02 可用SG5841 /SG6841代换

DAP02ALSZ SG6841

DAP02ALSZ SG6841

DAP7A、DP8A 203D6、1203P6

DH321、DL321 Q100、DM0265R

DM0465R DM/CM0565R

DM0465R/DM0565R 用cm0565r代换（取掉4脚的稳压二极管）

DP104 5S0765

DP704 5S0765

DP706 5S0765

DP804 DP904

FAN7601 LAF0001

LD7552 可用SG6841代（改4脚电阻）

LD7575PS 203D6改1脚100K电阻为24K

OB2268CP OB2269CP

OB2268CP

OB2269CP SG6841改4脚100K电阻为20-47K

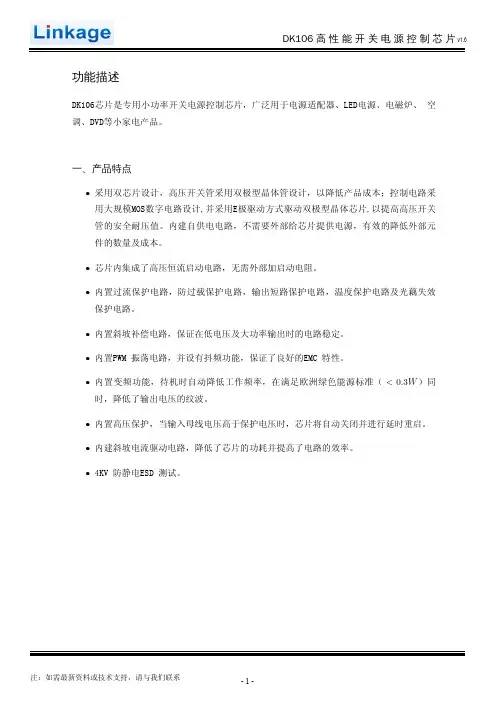

6W电源芯片DK106
