陶氏超滤程控步序表及控制说明

陶氏（DOW）超滤程控步序表

运行 运行 正常反洗 转入运行 备注

运行

步骤 序号 1 2 3 4 5 6 7 8 9

步序 开机正洗 运行 气洗 放水 反洗1 反洗2 正洗 运行 停机

泵

阀

状

态

表 给水泵 √ √ √ √

反洗泵 √ √

反洗杀菌计量泵 √ √

CIP循环清洗泵

进水阀 √ √

正洗阀 √ √

反排阀 √ √

产水阀 √ √

反洗阀 √ √

正排阀 √ √ √ √ √

进气阀 √

时间 60s 30～60min 30s 30s 60s 60s 60s 30～60min

流量 m3/h/支

40～120L/m2·h

5-12Nm3/h.支

靠重力排水

100～150L/m2·h 100～150L/m2·h m3/h 40～120L/m2·h

备

注 1、表中“√”符号表示泵处于运行状态，阀处于开启状态；

2、阀门启停顺序，按文字表述的先后顺序，正常运行按1－2－3－4－5－6－7－8（2），根据超滤膜组件的污染程度可进行多次反洗；

3、阀门状态应有反馈信号。产水阀10秒内打不开，系统停车；

4、超滤反洗泵与超滤液位连锁，水箱低于米时，泵不能启动；超滤装置不能反洗；

化学分散洗CEB 5、次氯酸钠计量泵与其药箱液位连锁，药箱液位低于米时，系统报警，

6、气洗进气压力超过（通过反洗进气管路上安装的压力变送器测量），进气阀自动关闭，设备报警。

7、如有一套超滤设备进行反洗或加强洗，其他超滤设备不得进行反洗；

8、进水压力≥时激活报警，设备打开下排阀泄压或设备进入待启动状态；

运行 运行 化学分散清洗CEB 转入运行 备注

运行

步骤 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14

步序 开机正洗 运行 气洗 放水 分散洗进药反洗1 分散洗进药反洗2 浸泡 气洗 放水 反洗1 反洗2 正洗 运行 停机

泵

阀

状

态

表 给水泵 √ √ √ √

反洗泵 √ √ √ √

反洗杀菌计量泵

加强洗CEB计量泵 √ √

CIP循环清洗泵

进水阀 √ √

正（浓）洗阀 √ √

反洗排放阀 √ √ √ √

产水阀 √ √ 反洗进水阀 √ √ √ √

正（浓）排阀 √ √ √ √ √ √ √ √

进气阀 √ √

时间 60s 30～60min 30s 30s 60s 60s 5～10min 20s 30s 45s 30s 60s 30～60min

流量 m3/h/支 40～120L/m2·h 5-12Nm3/h.支 靠重力排水 50～75L/m2·h 50～75L/m2·h 无 5-12Nm3/h.支 靠重力排水 100～150L/m2·h 100～150L/m2·h m3/h/支 40～120L/m2·h

备

注 1、表中“√”符号表示泵处于运行状态，阀处于开启状态；

2、阀门启停顺序，按文字表述的先后顺序，CEB运行按2－3－4－5－6－7－8－9－10－11－12－13（2）运行；

3、阀门状态应有反馈信号。产水阀10秒内打不开，系统停车；

4、超滤反洗泵与超滤液位连锁，水箱低于米时，泵不能启动；超滤装置不能反洗；

5、次氯酸钠计量泵与其药箱液位连锁，药箱液位低于米时，系统报警，

6、气洗进气压力超过（通过反洗进气管路上安装的压力变送器测量），进气阀自动关闭，设备报警。

7、化学分散洗时，反洗流量为正常反洗流量的一半；

8、化学加强洗CEB1（次氯酸钠+碱）和CEB2（酸）交替进行，正常反洗N次为一周期进行一次CEB1（次氯酸钠+碱）或 CEB2（酸），根据超滤膜组件的污染程度不同来确定，可进行多次CEB1再进行一次CEB2或反之；

9、如有一套超滤设备进行反洗或分散洗时，其他超滤设备不得进行反洗；

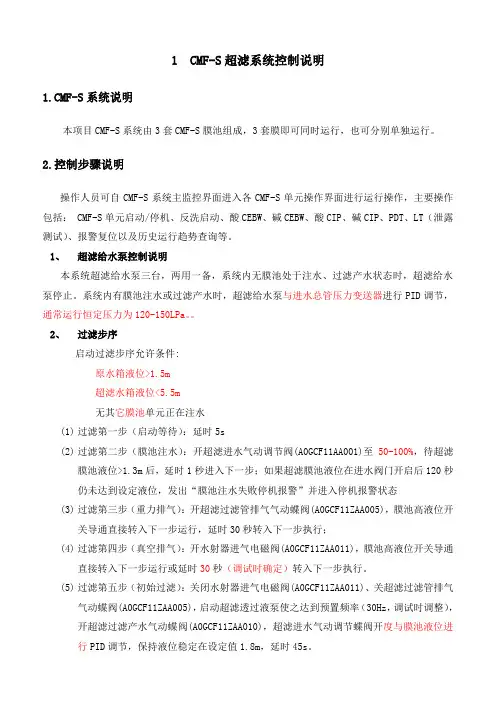

10、进水压力≥时激活报警，设备进入待启动状态； 超滤系统控制说明

超滤运行/反洗/CEB自控运行步骤表

序号 步骤 延时（秒） 说明

运行 超滤运行、反洗、气洗时间设置：

每个周期的运行时间；反洗1时间；反洗2时间；气水反洗时间；气水正洗时间、气洗步骤时间、分散清洗时间、浸泡时间可选择

一 UF正洗 60秒 正洗(时间可设),每次启动需正洗

打开正排阀 5秒

打开正洗阀同步启动对应超滤给水泵 5秒

二 运行 1800秒 制水(时间可设)

打开产水阀 5秒

关闭正排阀 5秒

打开进水阀 5秒

关闭正洗阀 5秒

反洗步骤（超滤运行时）

三 反洗(设单独键动反洗) 30～60min为一周期（上位机可设定）

1 停机

关闭需反洗超滤的进水阀，（或或降超滤给水泵流量） 5秒 隔离,同时调节给水泵频率(如有)，降低运行设备的负荷

关出水阀 5秒

2 进气（进气次数可设置） 30秒 气洗时间、次数上位机可设，每隔5秒可再进行1次

打开超滤正排阀 5秒

开超滤进气阀 5秒

关闭进气阀 5秒

3 排水 20秒 排水，时间上位机可设

开反排阀 5秒

4 反洗一 60秒 反洗一，时间上位机可设

关反排阀 5秒

开反洗阀同步启动反洗泵（启超滤反洗氧化剂泵） 5秒

5 反洗二 60秒 反洗二，时间上位机可设

开超滤反排阀 5秒

关正排阀 5秒

6 关反洗阀同步停反洗泵（停反洗氧化剂泵）、关反排阀

投运 转运行一正洗

四 化学分散洗（超滤运行时）（程序时设单独键动洗键）

（一）

化学分散洗1

CEB1（杀菌剂+碱加强反洗） 碱洗

反洗（HC）累计（24次可设）为一周期， 酸碱交替，可进行多次CEB1后进行一次CEB2，也可反之 1 停机

关闭需反洗超滤的进水阀，（或降超滤给水泵流量） 5秒

隔离,同时调节给水泵频率(如有)，降低运行设备的负荷

关出水阀 5秒

2 进气 30秒 气洗时间、次数上位机可设，每隔5秒可再进行1次

打开超滤正排阀 5秒

开超滤进气阀

关闭进气阀

3 排水 20秒 排水，时间上位机可设

开反排阀 5秒

4 注药反洗一 60秒 反洗一，时间上位机可设

关反排阀 5秒

开反洗阀同步启动反洗泵（联锁超滤CEB1

氧化剂+碱加药泵） 5秒 1、 反洗流量为正常反洗流量的一半

2、 加强反洗（杀菌剂+碱加强反洗）计量泵启动

5 注药反洗二 60秒 反洗二，时间上位机可设

开超滤反排阀 5秒

关正排阀 5秒

6 浸泡 600秒 浸泡，时间上位机可设

关超滤反洗进水阀 5秒

停超滤反洗泵（联锁CEB氧化剂、碱泵） 5秒

关超滤反排阀 5秒

7 进气 30秒 气洗时间、次数上位机可设，每隔5秒可再进行1次

打开超滤正排阀 5秒

开超滤进气阀 5秒

关闭进气阀 5秒

8 排水 20秒 排水，时间上位机可设

开反排阀 5秒

9 反洗一 60秒 反洗一，时间上位机可设

关反排阀 5秒

开反洗阀同步启动反洗泵 5秒

10 反洗二 60秒 反洗二，时间上位机可设

开超滤反排阀 5秒

关正排阀 5秒

关反洗阀同步停反洗泵、关反排阀 5秒

投运

转运行一正洗

（二）

化学分散洗2

CEB2（杀菌剂+碱加强反洗） 酸洗 反洗（HC）累计（48次可设）为一周期， 酸碱交替，可进行多次CEB1后进行一次CEB2，也可反之

1 停机

关闭需反洗超滤的进水阀，（降超滤给水泵流量） 5秒 隔离,同时调节给水泵频率(如有)，降低运行设备的负荷

关出水阀 5秒 2 进气（进气次数可设置） 30秒

气洗时间、次数上位机可设，每隔5秒可再进行1次

打开超滤正排阀 5秒

开超滤进气阀 5秒

关闭进气阀 5秒

3 排水 20秒 排水，时间上位机可设

开反排阀 5秒

4 注药反洗一 60秒

反洗一，时间上位机可设

关反排阀 5秒

开反洗阀同步启动反洗泵（联锁超滤CEB2酸泵） 5秒 反洗流量为正常反洗流量的一半

加强反洗酸计量泵启动

5 注药反洗二 60秒

反洗二，时间上位机可设

开超滤反排阀 5秒

关正排阀 5秒

6 浸泡 600秒 浸泡，时间上位机可设

关超滤反洗进水阀 5秒

停超滤反洗泵（联锁CEB氧化剂、碱泵） 5秒

关超滤反排阀 5秒

7 进气 30秒 气洗时间、次数上位机可设，每隔5秒可再进行1次

打开超滤正排阀 5秒

开超滤进气阀 5秒

关闭进气阀 5秒

8 排水 20秒 排水，时间上位机可设

开反排阀 5秒

9 反洗一 60秒 反洗一，时间上位机可设

关反排阀 5秒

开反洗阀同步启动反洗泵 5秒

10 反洗二 60秒 反洗二，时间上位机可设

开超滤反排阀 5秒

关正排阀 5秒

关反洗阀同步停反洗泵、关反排阀 5秒

投运 转运行 一 正洗

备注：1、超滤反洗、气水反洗时间、周期根据进水水质具体情况而定；

2、阀门的启、闭延时报警时间由工程公司根据现场确定；
