design kit安装方法

hdl designer使用手册HDL Designer是一款强大的硬件描述语言（HDL）开发工具，可用于快速创建和验证数字电路设计。

本手册将为您提供关于HDL Designer的详细指导和使用说明。

一、介绍HDL Designer是可视化的设计环境，它支持Verilog和VHDL两种常用的HDL语言。

通过HDL Designer，您可以轻松创建模块化的数字逻辑设计，并进行仿真、验证和生成网表文件。

下面将逐步介绍HDL Designer的常用功能和操作步骤。

二、安装和配置在使用HDL Designer之前，首先需要进行安装和配置。

请按照以下步骤进行操作：1. 下载并安装HDL Designer软件包。

2. 启动HDL Designer，并按照向导进行基本配置，包括选择HDL 语言类型和预设工作目录。

三、新建设计在HDL Designer中创建新的设计非常简单。

请按照以下步骤进行操作：1. 在菜单栏选择“文件”>“新建”>“设计”。

2. 输入设计名称并选择设计类型（Verilog或VHDL）。

3. 点击“确定”按钮，即可创建一个空的设计。

四、编辑设计在HDL Designer中编辑设计是非常灵活和高效的。

您可以使用工具栏和右键菜单来实现各种编辑操作，如添加模块、连接信号等。

下面是一些常用的编辑功能介绍：1. 添加模块：在设计视图中右键点击目标位置，选择“添加模块”，并输入模块名称。

2. 连接信号：选择信号源和信号目标，在右键菜单中选择“连接信号”。

3. 编辑模块属性：双击打开模块属性编辑框，在框内输入相关信息。

4. 复制和粘贴：选中目标对象，使用快捷键Ctrl+C和Ctrl+V进行复制和粘贴。

五、仿真与验证HDL Designer集成了强大的仿真和验证功能，以确保设计的正确性。

下面是一些常用的仿真和验证操作：1. 创建测试台：在设计视图中右键点击设计模块，选择“创建测试台”。

2. 添加测试模式：打开测试台编辑器，根据设计需求添加测试模式。

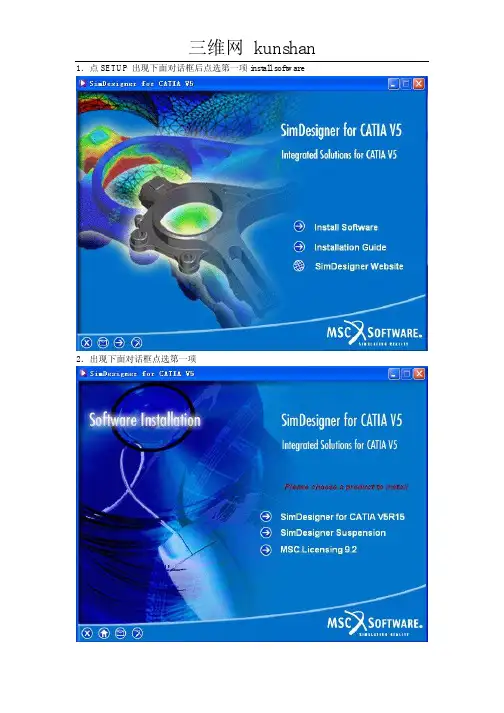

1．点SETUP 出现下面对话框后点选第一项install software
2．出现下面对话框点选第一项
3．接下来就和安装其他软件一样了，本来我想系统演示一下的，没办法我已经装过了，系统演示还得卸了重装太麻烦了点，简略介绍一下吧！安装过程中可能会出现一个对话框让你填一个什么信息，装过ADAMS的朋友应该都知道的，填入1700@你的计算机名就可以了安装完这个以后就可以推出了不用装MSC.licensing 9.2当然这个前提是你已经装过ADAMS了。

4．接下来就是如何使ADAMS和SIMDESIGNER公用一个license了，具体操作如下：
首先，在安装盘下找到SIMDESIGNER的license文件，并用记事本打开，复制所有的FEATURE内容
然后，找到ADAMS的安装目录打开MSC.Software\MSC.Licensing\9.2a下的license，把刚刚复制的内容全部粘贴到最后
保存退出！
5．这时点桌面上刚刚安装SIMDESIGNER时产生的图标，进入CA TIA界面，如图这个模块就是SIMDESIGNER模块了。

只有点上面这个图标才会出现SIMDESIGNER模块，以前的CA TIA桌面图标只能进CATIA进去后没有SIMDESIGNER 模块。

6这个图表。

Mentor安装图文简明教程Mentor安装图文简明教程一、Mentor软件的安装Step1：Mentor安装需要有一个安装文件压缩包，解压后可以看到安装文件夹下的文件见图1所示。

其中需要说明的文件有Setup.Exe 的可执行文件以及用于破解的Crack文件夹。

图1 Mentor安装文件Step2：双击Setup.Exe后会跳出一个对话框，如图2所示。

图2 安装程序界面图在图中可以看到有两个可选项。

上面的选项点击后是选择安装软件，下面的选项点击后是选择验证已安装软件的正确性。

Step3：点击上面的选项，即“Install Products”选项。

出现如图3所示的页面。

图3 安装软件（License）注意事项阅读页面在本界面直接点击“Agree”按钮进入下一步即可。

Step4：如图4所示，为源文件目录（Source）和目标文件目录（Target）。

图4 源和目标文件目录选择界面在本界面源文件目录选择安装软件所在的目录，目标文件路径选择为要安装在哪个路径下。

点击Next进入下一界面。

Step5：如图5和图6所示，对需要选择的软件组件进行打勾处理，打勾的为需要安装的软件功能。

图5 软件组件安装选择界面1在该界面下，提供了license相关、原理设计、FPGA设计、Layout设计等相关的组件。

选择的软件是我们正常使用Mentor软件时需要使用的软件，一般情况下我们使用包括License Server、原理图设计使用的DesignView、DesignCapture软件、Layout设计相关的ExpeditionPCB软件，当然如果需要进行其他的功能可以继续打勾进行选择，如信号仿真使用的HyperLynx，设计规则相关的CES等。

界面右方还有一个窗口提示需要安装的组件的简介，包括ID、功能等。

界面最下方可以看到需要占用的空间和计算机剩余的空闲空间。

最后在图5、6所示的界面下选择我们需要安装的软件后，点击Next选择下一步操作进行Mentor软件的安装。

altiumdesigner13安装教程安装步骤：1.右击“AD13.4.part1.rar”文件，点击“解压到AD13.4”。

2.解压好后，打开解压目录双击“AltiumInstaller.exe”文件。

3.点击“Next”.4.选择“Chinese”，再选择“l accept the agreement”，点击“Next”。

5.点击“Next”。

6.点击“Next”。

7.建议把AD软件安装到除C盘以外的磁盘，这里我安装到G盘，所以只需要把字母C改为G即可，第二个路径可以在G盘或其它盘下新建一个“AD”文件夹然后选择这个文件夹。

8.点击“Next”。

9.等待安装完成，进度条要走完时可能会出现假死状态需要耐心等待。

10.把“Launch Altium Designer”前面的勾去掉，点击“Finish”。

2013SN-1300001(V4NL-XACC)Standalone.alf”文件，选择“复制”。

12.打开安装目录，在空白处右击，选择“粘贴”。

13.在开始菜单栏中找到“Altium Designer”软件，然后打开。

14.选择“Don’t show thinmessage anymore”，点击“OK”，关闭后一个窗口。

15.点击“Add standalonelicense file”。

16.再软件的安装目录下找到“Altium2013SN-1300001(V4NL-XACC) Standalone.alf”文件，选择文件，点击“打开”。

17.点击“DXP”，再点击“Preferences”。

18.选择“General”，再选择“Use localized resources”，点击“OK”，再点击“OK”，关闭程序，再重新打开程序即可汉化完成。

19.安装完成。
