1 G309线固原至西吉公路A2合同段 盖板涵施工方案

中国十五冶固西公路A2合同段项目经理部 二〇一四年五月二十日 中国十五冶G309线固原至西吉公路A2合同段 盖板涵施工方案 2

中国十五冶G309线固原至西吉公路A2合同段 盖板涵施工方案

3 一、工程概况 1.1工程简介 G309线宁夏段东连陕西省，西接甘肃省，是宁夏“三纵九横”干线公路

网的第八横，区内全长213㎞，其中固原至西吉段是连接固原市原州区与西吉县最便捷的等级公路，是西吉县对外交流最重要的运输通道。该段公路修建年代较早，为山岭重丘区二级公路标准，设计速度40公里/小时，公路平面技术标准低、纵坡大、行车视距差，致使雨雪天，公路无法安全通行；加之部分路段已街道化，行人和非机动车干扰多，人车混行安全隐患较大。近几年来，公路沿线经济快速发展致使G309线交通量迅速增长，该段公路已无法满足交通量日益增长的需求。西吉县目前也是全区唯一没有一级公路连接高等级公路的县区，其他县区项目已经批复进行勘察设计中，从全区路网结构，社会经济发展等方面，加快该项目的实施是地区交通运输业发展的必然要求。 设计采用四车道一级公路标准，服务水平二级，设计速度80km/h，全长44.427㎞。本合同段为A2合同段，路线起点K6+000，顺接第A1合同段路线终点；路线终点K15+000。总长9.00公里。 1.2沿线地形、地貌、气候、水文等自然地理特征 1.2.1地形、地貌特征

本项目所在区域为宁夏南部山区的黄土高原，地势呈南高北低，属黄土丘陵沟壑区。 K6+000～K9+100属河谷冲积平原地貌，沟谷发育，地形起伏小。 K9+100～K13+000地貌类型为山前倾斜平原，沿线地形条件较好，地势中国十五冶G309线固原至西吉公路A2合同段 盖板涵施工方案 4 平坦。 K13+000～K15+000地貌上以中低山为主，路线基本沿河布线，线位基本上在河谷阶地上。 1.2.2气候、气象特征 项目所经区域气候属于中温带干旱区大陆性季风气候，其特征是：雨量少蒸发强烈，春寒干旱，夏短温和，秋凉多雨，冬冷少雪，四季分布不均，无霜期短，全年100-150天，光照资源丰富，日照时数长，年平均日照时数2322.2h，太阳总辐射为122.36千卡/cm2/年。区域年均气温4-7℃之间，历年极端最低气温为-28.1℃，极端最高气温34.6℃，最热月（7月）平均气温为17.8℃。历年平均降水量在400-470mm之间，7-9月份降水量占全年总降水量的60.9%。全年多风，年平均风速2.4m/s，最大风速20m/s，冬季多西北风，夏季多东南风。主要灾害有干旱、冰雹、霜冻、暴雨等。最大冻土深度120cm。 1.2.3水文特征 根据地下水赋存条件及水力特征，评价区及周边地下水类型可分为松散岩类孔隙水、碎屑岩类孔隙裂隙水、基岩裂隙水。 中国十五冶G309线固原至西吉公路A2合同段 盖板涵施工方案

5 二、人工、材料、机械设备到位情况 2.1人员到位情况 施工人员到位情况统计表 名 称 岗 位 姓 名 职 责

项目部管理人员

项目经理 彭盛华 对施工生产负总责 施工负责人 周 琨 负责施工现场的管理与协调 技术负责人 王 凡 负责施工现场技术指导 质检工程师 秦国令 负责工程质量自检 安全员 杜 锟 负责施工现场安全检查 试验工程师 张晓云 负责现场试验工作 测量工程师 张曙龙 负责测量放样工作 物资负责人 晁 坤 负责物资设备准备工作 现场技术员 王善元 负责现场技术工作 施工队负责人 胡有福 负责组织具体施工 名 称 岗位/工种 人 数 职 责

班组 作业 人员 班长 2 负责本工班管理 钢筋工 9 负责钢筋制作及安装 电焊工 2 负责钢筋焊接 电工 1 负责现场临时用电 混凝土工 6 负责混凝土的灌注 中国十五冶G309线固原至西吉公路A2合同段 盖板涵施工方案 6 2.2原材料到位情况 所需使用的，砂、石、水泥、钢材已进场并按规格分类堆放。砂已进行过筛处理，材料供应方面，均能保证工程需求。 工地试验室已完成水泥、钢筋、砂、石、水、外加剂等原材料检验，经过中心实验室验证并上报监理批复完毕，均符合设计及规范要求。 2.3机械设备到位情况 机械设备到位情况一览表 序号 机械名称 规格型号 数量 备注 1 吊车 QY-25 1 工作正常 2 搅拌机 HZS60 2 工作正常 3 砼运输车 8立方米 4 工作正常 5 装载机 LG60 1 工作正常 6 发电机组 200KW 1 工作正常 7 数控滚焊机 TJK 1 工作正常 8 数控弯曲机 TJK 1 工作正常 9 数控弯箍机 TJK 1 工作正常 10 挖掘机 HD320 1 工作正常 11 混凝土振动棒 ZN25 4 工作正常 中国十五冶G309线固原至西吉公路A2合同段 盖板涵施工方案

7 三、质量、安全、环保保证措施及责任人 3.1质量保证措施及责任人 3.1.1成立质量管理小组

成立质量管理小组，在质量管理小组的领导下，做好质量管理工作。 质量管理小组成员如下： 组 长：彭盛华 副组长：周 琨 王 凡 组 员：秦国令 张晓云 晁 坤 王 超 王善元 李乐武 3.1.2建立质量保证制度 按照工程质量责任终身制的原则，建立项目经理、项目副经理、总工程师、工程技术及质量部、合同部、物资部、试验室、各班组作业层等质量责任制，并建立与各级职责权利相统一的运行机制。 中国十五冶G309线固原至西吉公路A2合同段 盖板涵施工方案

8 质量保证制度 思想保证 组织保证 技术保证 过程与目标保证 经济保证 质量教育 提高质量意健全机构 技术培训 创优质工程 经济责任制 经济法规

质量第一 为用户服务 满足业主要求为宗旨 G B / T 1 9 0 0 0 学习 管理者代表 队、班Q C小组 质量体系运行负责人 掌握规范验收交标准 制定工艺标准交底 图纸审核、交底 测量放样、复核 推广四新技术 检查创优效果 制定创优标准 明确创优标准 优质优价、质量否决 完善计量支付手续 制定奖罚条令 签定包保责任状

定期召开质量 分析会议

制定改进计划 提高质量 全员参与 表彰先进 技术岗位 质量 责任制 提高工作能力 定期不定期质量检查 接受工程师监理 进行自检互检交接检 加强现场试验控制充分发挥现代仪器手段 经济兑现 奖优罚劣 提高经济效益 质量评定 改进工作质量

实现质量承诺、领先行业标准 反 馈 中国十五冶G309线固原至西吉公路A2合同段 盖板涵施工方案

9 3.1.3制定奖罚办法 3.1.3.1将质量管理目标分解细化，按项目和工序落实到人，实行各级各类人员质量奖罚责任制。 3.1.3.2根据规范要求制定详细的内部工程质量检测制度。项目部质量管理领导小组每月至少进行一次全面质量检查并将结果予以通报。 3.1.3.3出现质量事故时，对责任人及所在施工队实行经济处罚。 3.1.4实行质量一票否决制 当质量与进度等发生矛盾时，必须先质量后进度。对于关键工程质量必须采用双控措施，经项目总工程师同意后再报监理工程师批准。 3.1.5加强员工培训 采取各种途径提高施工人员的业务素质，利用雨天和施工间隙，讲授技术规范和施工操作方法，组织技术比赛，并适当派人员外出学习，及时掌握高等级公路建设中新的施工工艺和技术。 3.1.6加强设备、材料的管理 经常进行施工设备检修、检测仪器设备的标定、材料的检验，确保机械设备完好率、使用性能、检测仪器的精度满足施工要求、确保合格的原材料用于工程中。杜绝由机械设备、检测仪器和材料原因而引起的工程质量事故。 现场设备、材料的摆放要整齐划一、分门别类，堆码有序，不得出现混乱、杂乱无章的现象，避免误用设备、材料而导致影响工程质量情况的发生。 3.1.7雨季施工 3.1.7.1施工组织中合理安排施工顺序和重点工程项目的施工时间，施中国十五冶G309线固原至西吉公路A2合同段 盖板涵施工方案 10 工时，晴天多加班、多抢活并做好防排水工作。砼工程尽量避免雨天施工。 3.1.7.2掌握天气动态变化，收集准确的气候预报，作为安排施工计划的编制依据。与当地的气象部门建立长期的联系，及时通报天气变化情况。 3.1.7.3临时设施充分考虑防雨的要求，施工便道、排水系统安排专人维护；定期进行专项检查，对现场机械设备停放做出合理的安排，确保施工不受突发雨患影响和造成直接经济损失。 3.1.7.4雨季砼作业根据天气预报做出动态的调整，备用必要的挡雨器具，确保连续作业，特别地点配置排水机械。砼施工应尽量避开雨天，如遇浇筑进行中不能中断时，砼配合比要适当调整，运输时要有防雨措施，浇筑作业地点应搭设棚盖防护。 3.1.7.5对施工人员配备必要的劳保用品，增建必要的临时避雨棚，设置有关卫生设施等。 3.1.7.6雨季施工中，加强施工便道的养护，做好临时排水设施维护，遇持续下雨或暴雨时，安排专门人员进行检查，遇情况及时采取紧急处理措施并向项目负责人汇报，保证便道雨后能及时投入使用。

合集下载

盖板涵施工方案三篇

盖板涵施工方案三篇

盖板涵施工方案三篇篇一：盖板涵施工方案项目负责人：编制：审核：单位： XXX公司日期： 20XX年X月X日目录一、工程概况 (2)二、施工准备 (2)三、施工进度计划 (4)四、施工方案 (4)1、施工放样 (4)2、基坑开挖 (4)3、钢筋工程 (4)4、模板与支架 (5)5、混凝土工程 (5)6、进口处理 (6)7、沉降缝的处理 (6)8、防水层 (6)9、涵背回填 (7)10、八字墙 (7)11、涵底铺砌 (7)12、质量标准 (7)13、盖板涵施工工艺框图 (8)五、控制质量通病和质量保证措施 (9)1、砼工程质量通病 (9)2、钢筋工程质量通病 (9)3、质量保证措施 (10)六、安全保证体系 (10)1、安全目标及方针 (10)2、、安全保证措施 (11)3、安全管理控制点 (11)七、环境保护技术措施 (12)盖板涵施工方案一、工程概况XX工业区排水明渠工程是XX工业区重要的市政前期基础设施。

本工程共有盖板涵两座，分别为K2+635右侧暗涵和K2+635左侧暗涵，右侧暗涵采用单孔长度为7.0米，左侧暗涵采用双孔长度为7.0米。

涵底地基承载力≥200KPa，否则进行换土或采用其它加固措施。

盖板涵涵身基础采用C20砼，墙身采用C30砼，盖板、帽石为C30砼，盖板涵入口采用检修踏步，急流槽槽面镶嵌卵石进行加糙处理。

洞身第隔4～6米设置一道沉降缝，缝内填以沥青麻絮或不透水材料。

二、施工准备1、技术准备(1)、图纸复核确认无误；(2)、临时导线点、水准点已加密完毕；(3)、测量内业计算准确无误；(4)、外业测量放样、护桩埋设与保护完毕。

a、轴线护桩均为混凝土包木桩，点位位置用钢钉标识。

b、施工用高程控制桩位使用钢筋埋入地面以下1m，并用混凝土加固。

c、现场所有桩位均要通知所有参加施工的人员工作中可能危及的桩位位置，对于有变动迹象或模糊不清的桩位，由技术人员清除后统一设置。

2、施工准备（1）、清除杂物，整理场地；（2）、清查安装主要的施工机具；（3）、准备足够的施工所需用的材料。

盖板涵施工方案2

盖板涵施工方案2

盖板涵施工方案2 中交第一航务工程局

盖板涵施工方案 工程名称： 玉林（省界）至湛江高速公路工程 编制人： 主管： 编制单位： 玉林（省界）至湛江高速公路工程三工区 编制日期： 目 录 1编制依据 .............................................................................................. 1 1.1国家和项目主管部门批准的建设文件 ................................................. 1 1.2设计文件 ................................................................................................... 1 1.3采纳的技术规范、质量检验标准 .......................................................... 1 1.4公司三标一体及综合治理体系要求 ..................................................... 1 1.5有关职业健康安全及环保的法律、法规 ............................................. 2 2编制说明 .............................................................................................. 2 3工程概况 .............................................................................................. 3 3.1工程概述 ................................................................................................... 3 3.2工程量 ....................................................................................................... 3 3.3工程的开工、竣工日期及质量要求 ..................................................... 3 3.4自然条件概述 ........................................................................................... 4 4.工程特点分析 ....................................................................................... 5 5.施工总体安排 ....................................................................................... 6 5.1施工顺序 ................................................................................................... 6 5.2临时设施施工安排 ................................................................................... 6 5.3船机设备总体配置 ................................................................................... 6 5.4材料组织与运输 ....................................................................................... 7 5.5劳动作业组织等 ....................................................................................... 7 6.施工方法 .............................................................................................. 7 6.1工程结构型式、要紧尺寸、工程量 ..................................................... 7 6.2工程施工工艺流程 ................................................................................... 7 6.3分项工程施工方法 ................................................................................... 9 6.5分项工程的质量操纵和验收标准 ........................................................ 18 7.施工进度打算 ..................................................................................... 18 7.1施工进度打算说明 ................................................................................. 18 8.施工试验、测量与监测 ...................................................................... 18 8.1盖板涵通道试验检测项目 .................................................................... 18 8.2测量与监测 ............................................................................................. 19 9.措施打算 ............................................................................................ 19 9.1质量保证措施 ......................................................................................... 19 9.2安全保证措施 ......................................................................................... 23 9.3环境爱护、水土保持措施 .................................................................... 24 10.附图附表.......................................................................................... 25 10.1要紧设备使用打算表 .......................................................................... 25 10.2劳动力使用打算表 .............................................................................. 26 10.3钢管支架的运算书 .............................................................................. 26 1编制依据 1.1国家和项目主管部门批准的建设文件 1.1.1《粤改交通函〖2021〗5923号文件》。

盖板涵施工方案

盖板涵施工方案

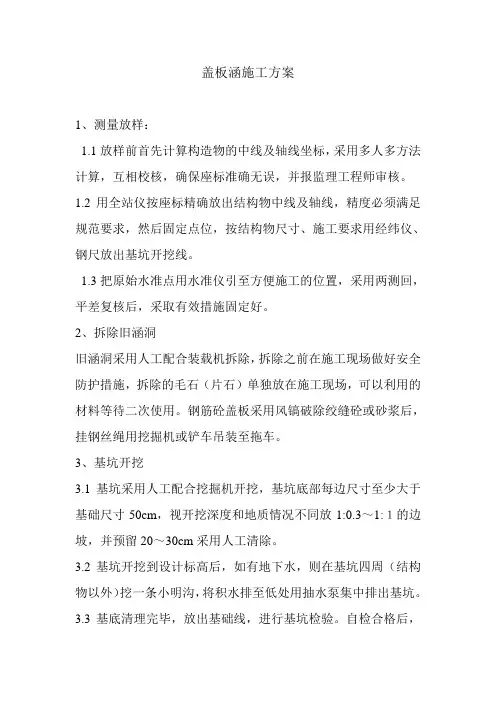

盖板涵施工方案1、测量放样：1.1放样前首先计算构造物的中线及轴线坐标，采用多人多方法计算，互相校核，确保座标准确无误，并报监理工程师审核。

1.2用全站仪按座标精确放出结构物中线及轴线，精度必须满足规范要求，然后固定点位，按结构物尺寸、施工要求用经纬仪、钢尺放出基坑开挖线。

1.3把原始水准点用水准仪引至方便施工的位置，采用两测回，平差复核后，采取有效措施固定好。

2、拆除旧涵洞旧涵洞采用人工配合装载机拆除，拆除之前在施工现场做好安全防护措施，拆除的毛石（片石）单独放在施工现场，可以利用的材料等待二次使用。

钢筋砼盖板采用风镐破除绞缝砼或砂浆后，挂钢丝绳用挖掘机或铲车吊装至拖车。

3、基坑开挖3.1基坑采用人工配合挖掘机开挖，基坑底部每边尺寸至少大于基础尺寸50cm，视开挖深度和地质情况不同放1:0.3～1:１的边坡，并预留20～30cm采用人工清除。

3.2基坑开挖到设计标高后，如有地下水，则在基坑四周（结构物以外）挖一条小明沟，将积水排至低处用抽水泵集中排出基坑。

3.3基底清理完毕，放出基础线，进行基坑检验。

自检合格后，再报请监理工程师验收4、基底夯实基底开挖至设计高程后，人工整平基底，使用振动夯夯实，土基的压实度达到施工规范的要求后即可以开始基础和垫层的施工。

5、砌筑基础及台身5.1石料、水泥、砂等原材料要满足施工规范和招标文件要求,并经过检验合格。

片石厚度大于15cm,卵形和薄片不得使用。

不得有裂缝，表面无风化面。

用作镶面的片石，要选择表面较平整、尺寸较大者，并稍加修整。

5.2砂浆严格按配合比用砂浆搅拌机拌和，随拌随用。

砂浆运输车辆要密封好，不得漏浆，长距离运输的要进行二次搅拌。

每工作班做砂浆试块两组，并标注日期，结构物名称、部位。

5.3砌块在使用前浇水湿润，砌筑第一层先坐浆再砌筑。

各砌层先砌外圈定位行列，然后再砌筑里层，外圈定位石选比较方正且尺寸较大的，且随砌随勾缝。

采取坐浆、挤浆方法，砂浆要饱满，每层大致找平。

盖板涵施工方案

盖板涵施工方案

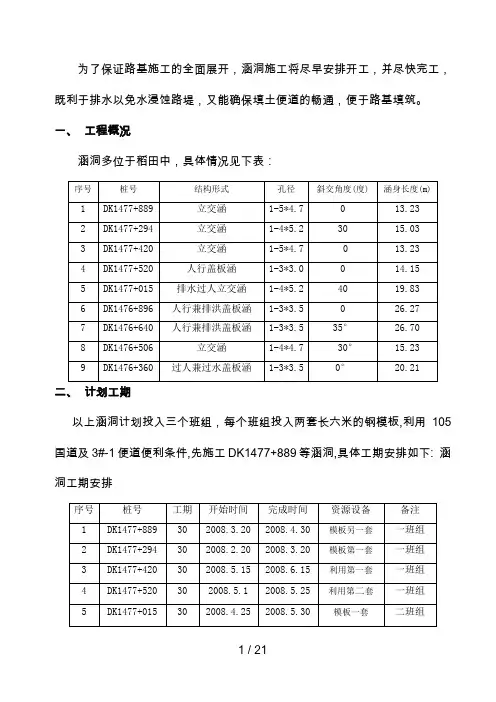

为了保证路基施工的全面展开，涵洞施工将尽早安排开工，并尽快完工，既利于排水以免水浸蚀路堤，又能确保填土便道的畅通，便于路基填筑。

一、工程概况涵洞多位于稻田中，具体情况见下表：二、计划工期以上涵洞计划投入三个班组，每个班组投入两套长六米的钢模板,利用105国道及3#-1便道便利条件,先施工DK1477+889等涵洞,具体工期安排如下: 涵洞工期安排三、人员、机械安排1机械设备投入2人员组织安排四、盖板涵施工方案1.施工准备利用105国道（即3#便道）沿线路的纵向便道延伸到要施工的涵洞，用电利用105国道旁的变压器。

涵洞开工前根据设计资料，结合现场实际地形、地质情况，对其位置、方向、长度、出入口高程以及与排灌系统的连接等，进行核对，如有不符，及时提出处理措施，报监理工程师和设计单位审定。

2.基础施工1．施工准备：测量放样，定出基坑开挖边线；做好地面防水、排水工作；确定弃碴场地，并做好其整修工作；严格按设计要求铺筑机动车道路；准备好基坑防雨棚；人员、材料、机具就绪。

2．基坑开挖：以机械开挖为主，人工配合的方法，弃碴运到指定的弃土场。

底部预留20cm保护层，采用人工开挖。

有水流涌出时，配足抽水设备，禁止基坑被水淹泡，以免降低基底的承载力。

根据情况采取草袋围堰等不同的基坑防护方法，遇到岩石地层后，采用风镐破碎或浅眼松动爆破进行松动爆破。

基底处理：基坑开挖到设计标高后，核对地质资料，与设计相符合时，按设计要求进行施工；与设计不符时，及时与设计单位联系，承载力检测不合格的地基，根据设计单位确定的处理方案，按规范要求对基底进行处理，施工完成后按验标中规定的检验方法和检验频次进行地基承载力检测，检测合格后开始涵洞施工，对于处于地基需处理地段的涵洞均先进行基底处理完毕后，再进行涵洞施工。

基底处理后，进行基承载力、基坑尺寸、标高检测，符合设计要求后，进行基础施工。

基础圬工：遵循快速的原则，并做好防水、排水。

在处理好的基底上拼装组合钢模，以上涵洞基础均为C20混凝土基础，混凝土在拌合站集中拌制，混凝土运输车运输，混凝土沿自制滑槽入模，插入式振捣器捣固密实，根据气候条件对混凝土进行洒水和覆盖养护，每2-6小时撒一次水，养护时间不少于7天。
