PIC单片机引脚说明

单片机引脚单片机的引脚在电子设备中扮演着重要的角色，它们是连接芯片元件和其他电子元件的桥梁。

单片机（MCU）本身是一种微处理器，一般是当前的模拟信号、数字信号、串行通信和控制信号等等多种类型的输入输出元件，它们可以完成一系列的信号处理工作，如实时控制、检测、计算等。

MCU的引脚可以大致分为六类：输入引脚，输出引脚，时钟引脚，地址引脚，存储器和接口引脚。

一、输入引脚输入引脚是接收外部输入信号的接口，它一般由外部电源、输入的模拟信号或者外部设备发出的指令信号组成。

输入引脚一般接收来自外部传感器、执行器等设备的信号，传入MCU，使MCU能够完成各种模拟量处理和控制信号处理工作。

二、输出引脚输出引脚是MCU将处理好的参数、控制信号和其他信号等信息传递给外设设备的接口，它们一般由外部模拟信号，数字控制信号等组成，可以接收来自MCU的信号并转发给相应的外设设备。

三、时钟引脚时钟引脚的作用是向MCU提供时钟信号，它主要是用来控制MCU 内部的微处理器、控制外围设备和控制总线信号传输的速度等。

时钟引脚一般由电源、外部机械设备或时钟控制模块发出，它们可以提供MCU内部控制和信号处理的正确的时序和周期。

四、地址引脚地址引脚的作用是将外部的地址信号传入MCU，同时也可以将MCU的地址信号发送给外部设备。

一般来说，地址引脚可以用来控制外设的读写操作，以及MCU内部的地址信号识别和处理。

五、存储器引脚存储器引脚是MCU内存的接口，它们可以将MCU内部的数据和控制信号存储到外部存储器中，也可以将外部存储器中的数据传递给MCU内部，以便MCU可以进行相应的操作。

六、接口引脚接口引脚是MCU和外设之间的接口，它们可以实现MCU与外部设备之间的指令数据传输，也可以进行外设设备的控制、状态检测和信号处理等功能。

常见的接口有I2C、SPI、UART等等，他们的作用是将外设的信号传输给MCU，或者将MCU的信号传送给外设，以便实现外设与MCU之间的有效通信。

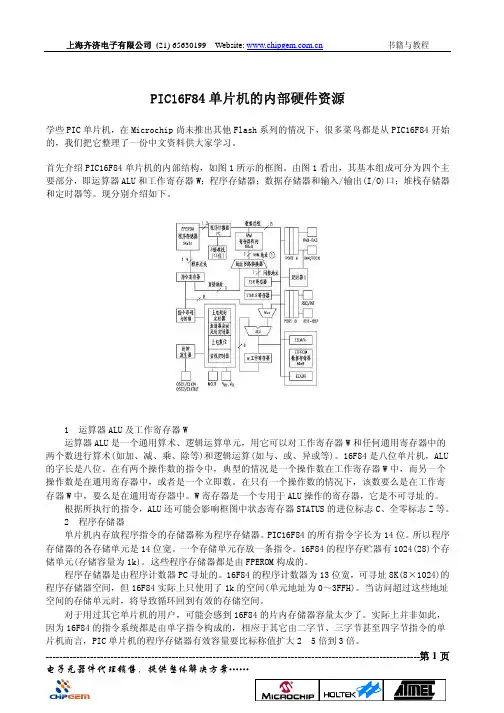

PIC16F84单片机的内部硬件资源学些PIC单片机，在Microchip尚未推出其他Flash系列的情况下，很多菜鸟都是从PIC16F84开始的，我们把它整理了一份中文资料供大家学习。

首先介绍PIC16F84单片机的内部结构，如图1所示的框图。

由图1看出，其基本组成可分为四个主要部分，即运算器ALU和工作寄存器W；程序存储器；数据存储器和输入/输出(I/O)口；堆栈存储器和定时器等。

现分别介绍如下。

1　运算器ALU及工作寄存器W运算器ALU是一个通用算术、逻辑运算单元，用它可以对工作寄存器W和任何通用寄存器中的两个数进行算术(如加、减、乘、除等)和逻辑运算(如与、或、异或等)。

16F84是八位单片机，ALU 的字长是八位。

在有两个操作数的指令中，典型的情况是一个操作数在工作寄存器W中，而另一个操作数是在通用寄存器中，或者是一个立即数。

在只有一个操作数的情况下，该数要么是在工作寄存器W中，要么是在通用寄存器中。

W寄存器是一个专用于ALU操作的寄存器，它是不可寻址的。

根据所执行的指令，ALU还可能会影响框图中状态寄存器STATUS的进位标志C、全零标志Z等。

2　程序存储器单片机内存放程序指令的存储器称为程序存储器。

PIC16F84的所有指令字长为14位。

所以程序存储器的各存储单元是14位宽。

一个存储单元存放一条指令。

16F84的程序存贮器有1024(28)个存储单元(存储容量为1k)。

这些程序存储器都是由FPEROM构成的。

程序存储器是由程序计数器PC寻址的。

16F84的程序计数器为13位宽，可寻址8K(8×1024)的程序存储器空间，但16F84实际上只使用了1k的空间(单元地址为0～3FFH)。

当访问超过这些地址空间的存储单元时，将导致循环回到有效的存储空间。

对于用过其它单片机的用户，可能会感到16F84的片内存储器容量太少了。

实际上并非如此，因为16F84的指令系统都是由单字指令构成的，相应于其它由二字节、三字节甚至四字节指令的单片机而言，PIC单片机的程序存储器有效容量要比标称值扩大2　5倍到3倍。

单片机引脚分类引言：单片机是一种封装了中央处理器、内存和各种输入输出接口的集成电路芯片。

它广泛应用于数字电子技术领域，通过引脚与外界设备进行通信和控制。

本文将对单片机引脚进行分类，以帮助读者更好地理解和应用单片机技术。

一、引脚分类的重要性在接触单片机之前，了解引脚分类的重要性是必要的。

单片机引脚按照其功能和用途分类，有助于我们理解单片机芯片的结构和工作原理，便于正确连接外部元器件和进行电路设计。

二、按照电源引脚分类1. Vcc引脚：Vcc引脚是单片机的电源引脚，通常接5V或3.3V的直流电源。

它负责为单片机芯片提供稳定的电压供电，确保单片机正常运行。

2. GND引脚：GND引脚是单片机的地引脚，用于形成电路的参考点。

它与Vcc 引脚相连，构成了电源回路，确保电路的工作正常。

三、按照输入输出引脚分类1. 输入引脚：输入引脚用于接收外部信号或数据，将其输入至单片机内部进行处理。

例如，用来接收传感器的信号或外部开关的状态。

2. 输出引脚：输出引脚用于将单片机内部处理的信号或数据输出至外部设备，控制其工作状态。

例如，控制LED灯的亮灭或控制电机的运转。

四、按照功能分类1. 普通IO引脚：普通IO引脚既可以作为输入引脚，也可以作为输出引脚。

它们的功能可以通过程序控制来切换。

2. 定时器/计数器引脚：定时器/计数器引脚用于计数外部脉冲信号，实现计时或计数功能。

它们可以用来测量时间间隔或控制脉冲输出。

3. 中断引脚：中断引脚用于与外部设备进行中断交互。

当外部设备触发中断条件时，单片机会立即暂停当前操作，转而处理中断程序。

4. 串口通信引脚：串口通信引脚用于实现单片机与计算机或其他外部设备之间的数据传输。

它们可以将数据转换成串行格式进行传输。

5. 脉宽调制引脚：脉宽调制引脚用于产生特定脉冲波形。

通过改变脉冲的高电平时间和低电平时间的比例，可以调整输出信号的频率和占空比。

六、总结单片机引脚的分类是了解和应用单片机技术的基础。

单片机各引脚的功能：①电源引脚：8051单片机的右上角即40脚接VCC，左下角即20脚接GND。

②输入/输出口（I/O）:从39 脚起，为Port 0的开始引脚，即第39至32脚蹬8只脚为Port 0；Port 0的对面是Port 1，也就是第1脚到第8脚。

Port 1从第1脚开始，所以Port 2从其斜对脚第21脚开始，也就是在右下方，第21脚到第28脚就是Port 2.同样的，Port 2的对面就是Port 3，第10脚到第17脚就是Port 3.39,1,21,10就是这4个Port的开始引脚。

③复位引脚对于8051而言，只要复位引脚接高电平超过2个机器周期（约2μs），即可产生复位操作。

而8051的复位引脚在Port 1和Port 3之间，即第9脚。

辅助记忆的方法“系统久久不动就要按一下Reset钮以复位系统”，这久久就是第9脚的谐音。

④频率引脚微控制器都需要时钟脉冲，而在引脚上方的两只引脚，即19,18脚，就是时钟引脚，分别是XTAL1，XTAL2.⑤存储器引脚8051内部有存储器，外部也可接存储器。

使用内部存储器还是外部存储器，则须视31脚（Port 0下面那只脚）而定。

31脚就是EA'引脚，即访问外部存储器使能引脚。

当EA'=1时，系统使用内部存储器;当EA'=0时，系统使用外部存储器。

⑥外部存储器控制引脚现在就剩下EA'引脚下面的两个引脚了，这两只引脚与EA'引脚有点类似，都是控制存储器的，说明如下。

30脚为地址锁存允许信号ALE（Address Latch Enable），其功能是在访问外部存储器时，送出一个将原本在Port 0中的地址(A0-A7地址)锁存在外部锁存器IC的信号，让Port 0空出来，以传输数据。

29脚为程序存储器允许输出端PSEN'（Program Storess ENable），其功能也是访问外部存储器。

通常此引脚连接到外部存储器（ROM）的OE'引脚，当8051要读取外部存储器的数据时，此引脚就会输出一个低平信号。
