PPT课件钢结构工程施工培训
目录•钢结构工程施工概述
•钢结构材料及其性能
•钢结构设计基础与原则
•钢结构加工制作技术要点
•钢结构安装施工技术要点
•钢结构质量检测与验收标准
•
安全防护措施与应急预案制定
钢结构工程施工概述01钢结构工程定义与特点
定义钢结构工程是以钢材为主要材料，通过焊接、铆接、螺栓连接等方式构建而成的工程结构。
高强度钢材具有高的抗拉、抗压和抗剪强度，能够实现大跨度、重载荷的设计。
塑性和韧性好钢材在受力时具有良好的塑性和韧性，能够适应复杂的受力状态。材质均匀钢材内部组织致密，材质均匀，性能稳定。
易于加工钢材易于切割、弯曲和焊接，方便施工。
环保
钢材可回收利用，符合绿色环保理念。
其他领域如海洋工程、石油化工、电力
等领域也有广泛应用。公共设施如机场航站楼、体育场馆、会
展中心等大型公共设施常采用钢结构。
工业厂房钢结构厂房具有建设周期短、投资回报快、灵活多变等优势。高层建筑钢结构工程在高层建筑中应用广泛，如摩天大楼、商业大厦等。大跨度桥梁钢结构桥梁具有跨度大、承载力强、造型美观等特点。钢结构工程应用领域
包括熟悉图纸、编制施工方案、准备施工材料等。
施工准备
基础施工
钢构件加工
进行基础开挖、浇筑混凝土等工作。按照图纸要求进行钢构件的切割、弯曲、焊接等加工。0302
01钢结构工程施工流程
将加工好的钢构件运输到施工现场，并按照要求进
行堆放。钢构件运输与堆放
按照施工方案进行钢构件的吊装、定位、校正等工作。钢构件安装
采用焊接、铆接或螺栓连接等方式将钢构件连接在一起，并进行固定。
连接与固定钢结构工程施工流程对钢结构进行防腐和防火处理，以提高其耐久性。防腐与防火处理
完成施工后进行验收，并提交相关资料。在使用过程中进行定期维护和保养，确保钢结构工程的安全和稳定。
验收与维护钢结构工程施工流程
钢结构材料及其性能02碳素结构钢
低合金高强度结构钢耐候钢
桥梁用钢常用钢材类型及性能
具有良好的可焊性，常用于焊接结构件。具有优良的耐大气腐蚀性能，适用于户外结构。
钢结构施工安全培训PPT课件目录
•钢结构施工安全概述•钢结构施工现场安全要求•钢结构施工过程中的安全操作规范目录
•钢结构施工安全事故案例分析•钢结构施工安全管理与监督检查•总结与展望
钢结构施工安全概述01
钢结构施工往往需要在高空进行，存在
高空坠落和物体打击的风险。高空作业多钢结构施工中需要使用大型起重机械和焊接设备等，操作不当可能导致严重事故。重型设备使用
施工现场环境复杂，存在多种危险因素，如电气安全、防火等。施工环境复杂钢结构施工质量直接关系到建筑物的安全性和稳定性，对施工人员技能水平要求高。
施工质量要求高钢结构施工特点及风险提高安全意识通过培训，使施工人员充分认识到安全的重要性，增强安全意识。
掌握安全技能通过培训，使施工人员掌握必要的安全技能和操作方法，降低事故发生的可能性。遵守安全规定通过培训，使施工人员了解并遵守各项安全规定和操作规程，确保施工过程的顺利进行。保障人员安全通过培训，提高施工人员的自我保
护能力，减少人员伤亡和财产损失。安全培训目的与意义培训课程安排重型设备操作安全介绍起重机械、焊接设备等重型设备的安全操作规程及注意事项。高空作业安全讲解高空作业安全规定、防护措施及应急处理方法。
钢结构施工安全基础知识包括钢结构施工特点、常见风险及应对措施等。施工现场安全阐述施工现场电气安全、防火、防物体打击等方面的安全措施。
安全事故案例分析通过分析典型的安全事故案例，总结经验教训，提高施工人员的安全防范意识。
钢结构施工现场安全要求02清除杂物，确保施工区域畅通无阻。保持现场整洁
配备足够的消防器材，确保现场火源得到及时控制。防火措施在危险区域设置明显的安全警示标识，提醒人员注意。安全警示标识
保证充足的照明和通风条件，创造安全的工作环境。
照明与通风现场环境安全要求01020304
按照规范搭建临时设施，确保结构稳固，防止倒塌等事故。设施搭建定期检查电气线路和设备，防止触电和火灾事故。电气安全在雷雨季节，应采取防雷措施，保护临时设施免受雷击。防雷措施确保临时设施周围排水系统畅通，防止水患影响施工安全。
山东舜泰工程检测鉴定有限公司

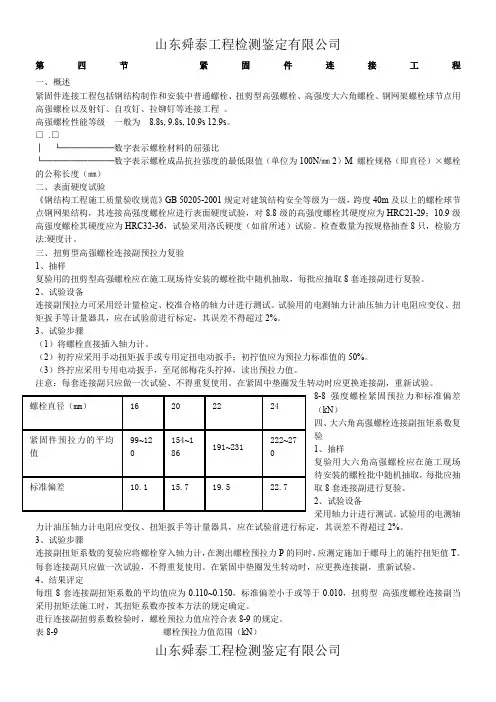

山东舜泰工程检测鉴定有限公司 第四节 紧固件连接工程
一、概述
紧固件连接工程包括钢结构制作和安装中普通螺栓、扭剪型高强螺栓、高强度大六角螺栓、钢网架螺栓球节点用高强螺栓以及射钉、自攻钉、拉铆钉等连接工程 。
高强螺栓性能等级 一般为 8.8s, 9.8s, 10.9s 12.9s。
□ .□
│ └──────数字表示螺栓材料的屈强比
└────────数字表示螺栓成品抗拉强度的最低限值（单位为100N/㎜2）M 螺栓规格（即直径）×螺栓的公称长度（㎜）
二、表面硬度试验
《钢结构工程施工质量验收规范》GB 50205-2001规定对建筑结构安全等级为一级，跨度40m及以上的螺栓球节点钢网架结构，其连接高强度螺栓应进行表面硬度试验，对8.8级的高强度螺栓其硬度应为HRC21-29；10.9级高强度螺栓其硬度应为HRC32-36，试验采用洛氏硬度（如前所述）试验。检查数量为按规格抽查8只，检验方法:硬度计。
三、扭剪型高强螺栓连接副预拉力复验
1、抽样
复验用的扭剪型高强螺栓应在施工现场待安装的螺栓批中随机抽取，每批应抽取8套连接副进行复验。
2、试验设备
连接副预拉力可采用经计量检定、校准合格的轴力计进行测试。试验用的电测轴力计油压轴力计电阻应变仪、扭矩扳手等计量器具，应在试验前进行标定，其误差不得超过2%。
3、试验步骤
（1）将螺栓直接插入轴力计。
（2）初拧应采用手动扭矩扳手或专用定扭电动扳手；初拧值应为预拉力标准值的50%。
（3）终拧应采用专用电动扳手，至尾部梅花头拧掉，读出预拉力值。
注意：每套连接副只应做一次试验、不得重复使用。在紧固中垫圈发生转动时应更换连接副，重新试验。
8-8 强度螺栓紧固预拉力和标准偏差（kN）
四、大六角高强螺栓连接副扭矩系数复验
1、抽样
复验用大六角高强螺栓应在施工现场待安装的螺栓批中随机抽取，每批应抽取8套连接副进行复验。

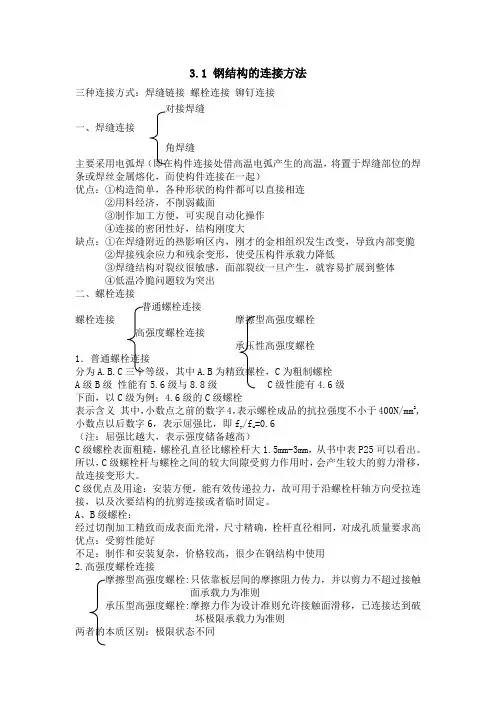

3.1 钢结构的连接方法
三种连接方式：焊缝链接 螺栓连接 铆钉连接
对接焊缝
一、焊缝连接
角焊缝
主要采用电弧焊（即在构件连接处借高温电弧产生的高温，将置于焊缝部位的焊条或焊丝金属熔化，而使构件连接在一起）
优点：①构造简单，各种形状的构件都可以直接相连
②用料经济，不削弱截面
③制作加工方便，可实现自动化操作
④连接的密闭性好，结构刚度大
缺点：①在焊缝附近的热影响区内，刚才的金相组织发生改变，导致内部变脆
②焊接残余应力和残余变形，使受压构件承载力降低
③焊缝结构对裂纹很敏感，面部裂纹一旦产生，就容易扩展到整体
④低温冷脆问题较为突出
二、螺栓连接
普通螺栓连接
螺栓连接 摩擦型高强度螺栓
高强度螺栓连接
承压性高强度螺栓
1．普通螺栓连接
分为A.B.C三个等级，其中A.B为精致螺栓，C为粗制螺栓
A级B级 性能有5.6级与8.8级 C级性能有4.6级
下面，以C级为例：4.6级的C级螺栓
表示含义 其中，小数点之前的数字4，表示螺栓成品的抗拉强度不小于400N/mm2,小数点以后数字6，表示屈强比，即fy/fu=0.6
（注：屈强比越大，表示强度储备越高）
C级螺栓表面粗糙，螺栓孔直径比螺栓杆大1.5mm-3mm，从书中表P25可以看出。
所以，C级螺栓杆与螺栓之间的较大间隙受剪力作用时，会产生较大的剪力滑移，故连接变形大。
C级优点及用途：安装方便，能有效传递拉力，故可用于沿螺栓杆轴方向受拉连接，以及次要结构的抗剪连接或者临时固定。
A、B级螺栓：
经过切削加工精致而成表面光滑，尺寸精确，栓杆直径相同，对成孔质量要求高
优点：受剪性能好
不足：制作和安装复杂，价格较高，很少在钢结构中使用
2.高强度螺栓连接
摩擦型高强度螺栓:只依靠板层间的摩擦阻力传力，并以剪力不超过接触面承载力为准则
