旋转式压片机压制方法及使用要求
1.片剂型式的多样化及压制方法
对于片剂的生产企业来讲，其产品不再是单一的圆形片剂，而有了各种各样的多
样化要求。

（1）按形状分，可分为环形、方形、梯形、椭圆形、三角形、球形、花瓣形、深
凹、浅凹等一系列多种多样的要求。要实现这些片剂产品的压制，其冲模需要按照用
户的片剂产品来订做，多数是非标准冲模，习惯上将压制方形、梯形、三角形、花瓣
形等非圆形片剂的冲模称为异型冲模，这类冲模的上冲杆需要配置定向键，转台的上
冲杆孔需要加工键槽以和冲杆配合来完成片剂的压制。

（2）按颜色分，可分为单色片、双色片等。单色片是用一种物料进行压制，双色
片需要两种物料（即将两种物料压制成一个片剂，但层次、颜色分明），而要实现双
色片的压制，则需要对压片机的下冲导轨系统进行改造，实现两次充填、一次成片。
其中，如果加上特殊取片装置，可以实现对其中一种物料的含量进行测量，以控制片
剂两种物料的比例。

（3）按带字分，可分为带汉字的、带字母的、带图形的等。实现这种片剂的压制
也是要根据用户片剂产品的样品来订做冲模，在冲模上加工出相应的汉字或图形实现
片剂的压制。

（4）按外形大小分，可分为标准形状大小，超大规格。对于超大规格的片剂产
品，既要订做大规格冲模，又要对压片机的结构进行改造，主要是对充填调节系统、
压力调节系统、导轨系统及转台进行改造。

1.2压片机结构的多样化要求
在用户的订制式订单中，对结构的多样化要求主要表现在以下几个方面：
（1）出片方式上，要求有单面出片、双面出片、既能单面出片，又能双面出片。
这需要对压片机的出片结构进行设计改造，来实现不同的要求。

（2）保护方面，要求有带断冲保护结构、开启压片室门时自动断电保护。1）断
冲保护结构是指当冲杆在意外情况下突然断裂，断冲保护系统迅速反应，设备立即自
动停机，阻止安全事故的发生，消灭隐患于萌芽状态；2）开启压片室门时自动断电保
护是指在开启压片室门的状态下，压片机是不能运转的，在压片机正常运转的情况
下，将压片室门打开，也会自动迅速停机。这需要机械和电器部分的双重设计改造，
检测信号传递给电器控制系统来实现自动保护的控制。

（3）对部分部件的结构和材质有特殊的要求。如一些用户的片剂产品有防爆要
求，要求压片室门采用不锈钢材质，坚固耐用且耐蚀美观；要求加料装置采用胶木材
质，以避免和物料会有相互作用等。

（4）操作控制方面，多数压片机的操作系统和主机是一体的，但也有要求操作系
统独立并且可以远距离操作。根据用户要求对电器操作系统进行设计改造，设计加工
独立电器柜，操作系统和独立电器柜一起，主机用电缆连接，这样就实现了远距离操
作控制。

2特殊要求压片机结构及使用要求分析
具有特殊要求的压片机，其结构均有其针对性的地方，使用要求也需要注意，下
面从几种常见的机型着手进行分析介绍。

2.1使用异型冲模的压片机结构及使用要求分析
使用异型冲模压制的片剂在压制的过程中对冲模有明确的定位要求，如方形、梯
形、三角形、椭圆形、多边形等非圆形的形状。对压片机结构的要求主要是转台的上
冲杆孔加工键槽（用以对上冲杆进行定位），对冲模的要求是上冲杆需带定向键，这
样在安装时可以和转台的上冲杆孔相配合。下冲杆在压片的过程中，始终不脱离中模
孔，其定位配合明确，则不需再作特殊加工。

在使用异型冲模压制片剂时，冲杆在冲杆孔内有了定位不能自由转动，只能沿着
上下导轨做升降运动，同时在转台的带动下和导轨产生滑动摩擦，这样就加剧了冲杆
和导轨的磨损及冲杆和转台的磨损。所以，在使用过程中，要非常注意对冲杆和导轨
的润滑，形成日常的保养制度；冲杆的键也要定期检查，如果键松动会造成键和键槽
及冲杆和冲杆孔的磨损，影响冲杆对中模的定位要求，严重时会损坏冲杆和中模进而
不能正常生产。

安装异型冲模时，首先要使冲杆和中模定位准确，冲杆自由进入中模后再紧固中
模顶丝，防止因定位不准而造成冲杆和中模“咬合”。所有冲模安装完成后，应用手
盘车几圈，无异常，再通电源运行。

2.2双色片压片机结构及使用要求分析
双色片压片机是将两种不同的物料压制成一个片剂，两种物料相互分开、颜色分
明，实现双色片片剂的压制在压片机结构上主要是对下导轨进行设计改造，实现两次
充填、一次成片。

在压制双色片的过程中出现的主要情况有：
（1）两种物料在同一片剂上的含量不符合要求，这主要是充填调节系统没有调整好，
可以先调整好一种物料的含量，再调整另一种物料的含量；
（2）压出片剂的两种物料有分片现象，硬度不均匀，一种物料硬、一种物料软

合集下载

旋转式压片设备工艺原理

旋转式压片设备工艺原理

旋转式压片设备工艺原理在药品制造过程中，制药压片是一个非常重要的工艺环节。

为了保证药品的质量和稳定性，良好的压片工艺是必不可少的。

而旋转式压片设备则是制药压片中常用的一种设备。

本文将介绍旋转式压片设备的工艺原理。

1. 简介旋转式压片设备是一种常见的制药设备，它可以将药粉压制成带有标记、浮雕等图案的片剂。

相比于其他压片机，旋转式压片设备具有压制片剂质量高、制药工艺稳定等优势。

因此，它被广泛应用于制药工业。

2. 工艺原理旋转式压片设备的工艺原理是在一圆盘状压片室内进行压片，压力通过凸轮、凸条或压盘推动来实现。

具体过程如下：步骤1：制粒首先需要对原料粉末进行制粒，从而得到一定大小、均匀度的球状、椭圆形、棱柱形等形状的颗粒。

制粒有两种方法，一种是湿法制粒，另一种是干法制粒。

湿法制粒主要通过湿法粉碎工艺，将粉末加水，制成颗粒。

干法制粒则是通过在预压剂中加入润滑剂、辅助剂等混合物，采用干法粉碎工艺将粉末压制成一定的颗粒大小。

步骤2：压制制粒完成后，将颗粒放入旋转式压片设备内进行压制。

当圆盘开始转动时，会带动压片室内的上下模具开始运作。

药品颗粒被放在下模具内，顶端下压，通过压缩而成为固定形状的片剂。

步骤3：出片在片剂制作完毕后，需要将片剂从设备中取出，放置在通风干燥的地方进行干燥。

在取出片剂时需要避免对片剂造成表面撞击或损坏。

3. 设备组成旋转式压片设备主要由控制系统、压片腔、上下模具、传动系统等组件构成。

其中控制系统用于控制旋转式压片设备的运转，传动系统则用于保持设备的稳定性。

上下模具则是旋转式压片设备内最重要的部分，用于实现压片过程。

4. 注意事项在使用旋转式压片设备时需要注意以下事项：1.保持设备清洁、干燥，避免对设备构成污染。

2.各种材料进入压片室前应进行充分的筛分、混合，以确保颗粒大小和物质混合的均匀性。

3.选择合适的压缩工艺参数，包括压力、转速等，以获得最佳的压片效果。

4.压片过程中需要尽量避免细小颗粒的破碎，以确保批次间的一致性，保证制品质量稳定。

压片机操作规程

压片机操作规程

压片机操作规程引言：压片机是一种常用的制药设备，用于将药粉或者颗粒压制成片剂。

正确操作压片机对保证片剂质量、提高生产效率至关重要。

本文将详细介绍压片机的操作规程，包括准备工作、操作步骤、注意事项等。

一、准备工作：1.1 清洁工作区域：确保操作区域干净整洁，避免灰尘和杂物对片剂质量的影响。

1.2 检查设备状态：检查压片机各部件是否完好无损，特殊是压力系统、模具和送料系统。

1.3 准备原料：根据生产计划准备好所需的药粉或者颗粒，并进行必要的筛选和混合。

二、操作步骤：2.1 调整模具：根据片剂的尺寸和形状，选择合适的模具，并进行安装和调整。

2.2 设置压力参数：根据药物特性和生产要求，设置合适的压力和速度参数，确保片剂的质量和产量。

2.3 开始压片：将准备好的原料放入送料系统，通过调整送料速度和送料量，将原料均匀地送入模具中。

启动压片机，开始压制片剂。

三、注意事项：3.1 温度控制：根据药物特性，控制好压片机的温度，避免药物过热或者过冷导致片剂质量下降或者设备故障。

3.2 压力监控：定期检查压力系统，确保压力稳定且符合要求。

过高的压力可能导致模具损坏，过低的压力则影响片剂的硬度和质量。

3.3 维护保养：定期清洁和润滑压片机各部件，检查设备的运行状态，及时处理故障和异常情况。

四、片剂质量控制：4.1 厚度和硬度检测：使用专业仪器检测片剂的厚度和硬度，确保符合规定的标准。

4.2 分量控制：使用天平等设备对片剂进行称重，确保每片剂的分量在允许范围内。

4.3 外观检查：对片剂的外观进行检查，包括颜色、形状、表面光滑度等，确保符合要求。

五、安全注意事项：5.1 穿戴个人防护装备：操作压片机时，应穿戴适当的个人防护装备，如手套、口罩和安全眼镜，以防止药物对人体的直接接触和吸入。

5.2 防止误操作：操作人员应经过专业培训，熟悉压片机的操作规程，避免误操作导致事故和设备损坏。

5.3 紧急故障处理：在发生紧急故障或者异常情况时，操作人员应即将停机，并按照应急处理程序进行处理，确保人员和设备的安全。

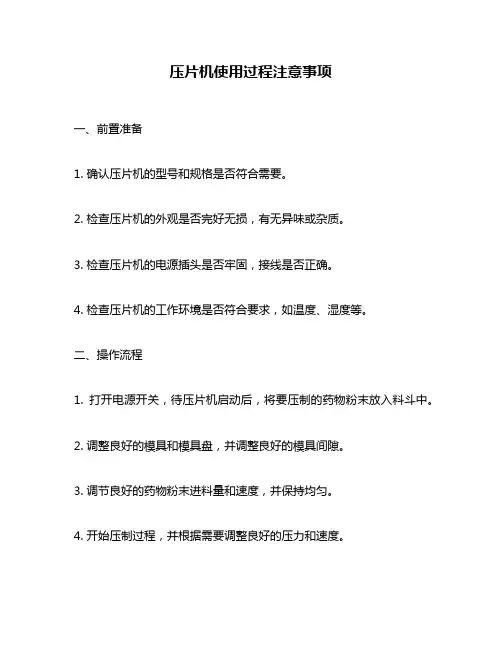

压片机使用过程注意事项
