国电建投内蒙古能源有限公司
布连电厂一期2×660MW超超临界
燃煤空冷机组新建工程
磨煤机过轨吊
技术协议
目录
附件一技术规范........................................... 错误!未定义书签。
1.总则 .................................................... 错误!未定义书签。
2 工程概况 ................................................ 错误!未定义书签。
3 安装位置及运行条件 ...................................... 错误!未定义书签。
4 技术条件 ................................................ 错误!未定义书签。
5 监造（检查）和性能验收试验 ............................. 错误!未定义书签。
6 设计与供货界限及接口规则 ............................... 错误!未定义书签。
7 清洁，油漆，包装，装卸，运输与储存 ..................... 错误!未定义书签。
附件二供货范围............................................ 错误!未定义书签。
一般要求 ................................................. 错误!未定义书签。
供货范围 ................................................ 错误!未定义书签。
附件3 技术资料和交付进度................................. 错误!未定义书签。
1 一般要求 ............................................... 错误!未定义书签。
2 资料提交的基本要求 ..................................... 错误!未定义书签。
附件4 交货进度 .......................................... 错误!未定义书签。
1 概述 ................................................... 错误!未定义书签。
2 工厂检查 ............................................... 错误!未定义书签。
3 设备监造 ............................................... 错误!未定义书签。
4 性能验收试验 ........................................... 错误!未定义书签。
附件6 技术服务和设计联络................................. 错误!未定义书签。
1 卖方现场技术服务 ....................................... 错误!未定义书签。
2 培训 ................................................... 错误!未定义书签。
3 联络会 ................................................. 错误!未定义书签。
附件7 分包与外购 ........................................ 错误!未定义书签。
附件8国电建投内蒙古能源有限公司布连电厂设备采购NOSA安健环五星管理标准错误!未定义书签
附件1技术规范
1. 总则
本技术协议适用于国电建投内蒙古能源有限公司布连电厂项目项目一期工程2×660MW超超临界燃煤空冷机组的磨煤机过轨吊设备，它提出了设备的功能设计、结构、性能、安装和试验等方面的技术要求。
本技术协议提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方提出设计制造这些产品所遵循的有关国家标准和行业标准。对国家有关安全、环保等强制性标准，必须满足其要求。
卖方提供的设备完全符合本技术协议和标准的要求。
卖方在接到预中标通知后1周内，提出合同设备的设计、制造、检验/试验、装配、安装、验收、试验、运行和维护等方面的技术资料给买方，并同时提供供货清单。本工程采用KKS标识系统。卖方在签订技术协议后提供的技术资料（包括图纸）和设备标识必须有KKS编码。编码规则由设计院提出，在设计联络会上提供。
专利涉及到全部费用均已被认为已包含在设备总价中，卖方保证买方不承担有关设备专利的一切责任。
卖方在设备设计、制造、试验等过程中所涉及的各项规程，规范和标准必须遵循现行最新版本的标准。本技术协议所列标准如与卖方所执行的标准发生矛盾，按较高标准执行。
卖方对成套设备负有全部技术及质量责任。包括分包（或采购）的设备和零件。买方有权参加分包、外购设备的招标和技术谈判，但技术上由卖方负责归口、协调。因本工程从基建期就开始全面推行NOSA安健环五星管理，所以卖方提供的设备必须满足NOSA安健环五星管理的要求，详见《国电建投内蒙古能源布连电厂设备采购NOSA标准》。重点如下：
1.9.1电气设备颜色要符合国电集团公司和项目公司安全设施规范手册具体要求。
1.9.2开关和控制柜的铭牌、编号、内部接线、布局、接线图、漏电保护器、门上的电力符号、锁具等均要按照NOSA安健环五星管理的要求制造安装，由买方在设计联络会上提供。
1.9.3设备阀门颜色、转向指示、开关标注、铭牌、护栏、防护罩、阀门配套锁定装置等均要按照NOSA安健环五星管理的要求制造安装，由买方在设计联络会上提
供。
1.9.4管道色标、仪表刻度等均要按照NOSA安健环五星管理的要求制造安装，由买方在设计联络会上提供。
2 工程概况
国电建投内蒙古能源有限公司布连电厂项目项目一期工程位于内蒙古鄂尔多斯市，电厂规划容量为6×660MW，一期工程安装国产2×660MW超超临界燃煤空冷机组，，计划两台机组分别于2011年12月31日及2012年03月31日完成168小时试运并移交生产。
本工程是国电建投内蒙古能源有限公司内蒙古煤电一体化项目的子项目，内蒙古煤电一体化项目由伊金霍洛旗煤电一体化和准格尔旗煤电一体化两个煤电一体化项目组成，包括察哈素矿井、布连电厂、刘三圪旦矿井、长滩电厂四个项目。
本工程项目投资方为国电电力发展股份有限公司、河北省建设投资公司各50%比例合资建设经营。注册资本金占项目总投资的20%，其余80%拟申请银行贷款。厂址所在地
本工程厂址位于内蒙古鄂尔多斯市，伊金霍洛旗（简称伊旗）境内。伊旗位于内蒙古自治区鄂尔多斯东南部，北距工业重镇包头市130km，距东胜市29km，南与陕西煤城大柳塔毗邻。
水文气象条件
2.2.1 厂址气象特征值
伊金霍洛旗属中温带典型大陆性气候，主要特点是冬长夏短，四季分明，寒暑变化剧烈，各地气温差明显，全年平均气温6.7℃，气温日差大，年平均日温差13.1℃。气候干燥，降水集中且变率大，年降水量345.8mm，多集中在6～9月份。年平均日照时数为小时。风力资源丰富，冬季多为西北风，夏季多为南风，年平均风速3.2m/s。
全旗境内地表水流域总面积为3039.8km2，分布的主要河流有乌兰木伦河、呼和乌素沟和扎萨克河。
根据伊金霍洛旗气象站1960～2004年资料，累年特征值统计成果见下表：
表2.2.1 水文气象年特征值统计表
根据伊金霍洛旗气象站2000-2004年6、7、8三个月逐日平均湿球温度资料，用逐点统计法进行累计频率计算，计算得10%的湿球温度为18.8℃。查其对应日期的干球温度、相对湿度、气压及风速，计算成果见表2.2.2。
表 10%的湿球温度及相应的气象条件成果表
交通运输
2.3.1 铁路
1) 包西铁路
包西铁路北起内蒙古自治区的铁路枢纽包头站，经鄂尔多斯市、榆林市、延安市至西安铁路枢纽张桥站，全长880.9km，设计时速为160km，工程投资总额为163亿元，规划运输能力为客车每日25对，货运能力每年1亿吨以上。包西铁路目前尚在施工建设中。
2) 包神铁路
由包头至大柳塔，全长172km，神华集团投资运营。设计输送能力a。目前运量已趋饱和，2002年运量，2003年运量。包神铁路外运能力，已成为万利矿区发展的制约因素。规划全线按国铁一级标准进行复线改造，运输能力2010年达到20.0M t/a，2020年a。其中，大柳塔至巴图塔段为配合巴准线和大准线改造先行实施复线电气化改造工程，完成后该段能力达到a。
本工程建设所需的大件设备和材料若考虑铁路运输方式时，可通过国铁运输至包头或榆林，再通过汽车运输至电厂，或者由包头经包神铁路运输运至大柳塔，然后通过小霍洛至大柳塔运煤专用道路汽车运输至电厂。
2.3.2 公路
国道主干线（G210）包西公路纵贯东胜矿区南北，由包头经达拉特旗、万利、东胜、伊金霍洛旗入陕。内蒙境内，全线为二级公路。包茂高速鄂尔多斯段北起包头经东胜、阿镇、新街至榆林已全线建成。
北京至拉萨的国道主干线（G109）东西向横穿东胜矿区中部，往东经准格尔旗连接呼和浩特市。呼和浩特经准格尔旗到东胜段高速公路即将建成。
包府公路起自包头经达旗、新庙，在杨家坡入陕。其中东胜至包头段已建成一级运煤专用公路。阿镇经松定霍洛至大柳塔的矿区公路在矿区西部南北向通过，为
三级公路，是连接万利矿区、东胜、神东矿区的又一通道。
既有公路为察哈素矿井和电厂的建设提供了极为便利的公路运输条件。
3 安装位置及运行条件
安装地点：煤仓间框架内，磨煤机过轨起重机轨道采用工字钢I63。
安装运行条件：检修时用于起吊磨煤机部件及其辅助设备。
制粉系统型式：采用中速磨煤机冷一次风机正压直吹式制粉系统。
4 技术条件
参数，容量/能力
4.1.1 设备主要技术参数
工作制度：中级
工作电源：三相三线380V 50HZ（买方只负责提供AC 380V、50Hz供电电源，其他电压等级电源由卖方自行解决）
4.1.2 电动葫芦（含运行小车）：
起重量： 16吨（静载）
起升高度（吊钩起升高度要求）：10.5m（从地面零米算起）
提升速度： min
行车速度： 20m/min
操作方式：既可遥控，也可采用操作器在地面手动操作,遥控器及地面操作器均需提供。
布置要求：吊挂在电动单梁（或双梁）起重机下，可以通过过轨装置在单、双梁起重机间移动
台数： 2 台/每炉，共4台。
技术要求： 2台电动葫芦既可单独使用，亦可组合使用。
4.1.3 电动双梁悬挂过轨起重机（简称大车）
起重量 2×16吨
两悬挂吊梁间距3200mm（暂定，技术配合最终确定）
大车行走速度～20 m/min
大车行走距离（轨道长度）～70 m
操作方式既可遥控，也可采用操作板在地面手动操作台数 1台/每炉，共2台。
技术要求：大车左、右侧可分别悬挂本技术协议4.1.2条所描述的电动葫
芦小车各一台，两台电动葫芦既可单独使用，亦可组合使用。
4.1.4磨煤机侧单梁悬挂过轨起重机（简称小车）
起重量 16吨
两悬挂吊梁间距3700 mm（暂定，技术配合最终确定）
行车行走速度20m/min
行车行走范围在两台磨煤机中心线间约10m范围内移动
操作方式采用操作板在地面手动操作
布置要求：向炉前方向看，每台磨煤机左右侧各布置一台
台数：7台/每炉，共14台。
技术要求左右侧既可单独使用，亦可组合使用。
性能要求：
4.2.1 起重机的设计和制造满足有关规范、标准的要求。起重机的配套设备不应为
国家明令禁止生产或淘汰的设备。除易损件外，起重机的寿命在30年以上。
4.2.2电动双梁悬挂过轨起重机、电动葫芦既可遥控，也可采用操作板在地面手动
操作。
4.2.3 大车左、右侧可分别悬挂电动葫芦各一台，左右侧电动葫芦既可单独使用，
亦可组合使用。
4.2.4 磨煤机侧单梁悬挂过轨起重机左右侧既可单独使用，亦可组合使用。
4.2.5起升机构采用先进的低矮式电动葫芦，并具有2年以上实际运行经验。
4.2.6 车轮组车轮的水平与垂直偏斜严格控制在规定范围之内，不允许发生“啃轨”
现象。
4.2.7大车、小车和起升机构有可靠的制动系统及终点行程限位装置和缓冲装置。
4.2.8电气设备包括电动机及其控制设备，起动性能与机械部分相匹配。
结构要求：
4.3.1 电动葫芦小车吊钩中心至轨底的极限距离不大于1500mm，两钩间距 3000 mm。
4.3.2 电动双梁悬挂起重机(大车)与磨煤机侧单梁悬挂过轨行车的轨道间距为1000mm，另一端悬臂长度约500mm。
4.3.3电动双梁悬挂起重机(大车)每侧可单独与磨煤机侧单(双)梁悬挂过轨行车起
重机对轨锁定，亦可左右侧同时对轨锁定。只有当电动双梁悬挂起重机(大车)与磨煤机侧行车自动对轨锁定后，电动葫芦小车才可以在电动双梁悬挂起重机(大车)的过轨与磨煤机侧行车过轨间行驶。
4.3.4 两台电动葫芦小车不论在电动双梁悬挂起重机(大车)上工作还是在磨煤机侧行车上工作，都既可单独操作，亦可联动操作（即要求两台电动葫芦小车能够同步起吊、同步升降、同步行驶）。
4.3.5 当需要时，磨煤机左右侧的两台单梁悬挂过轨行车可同时起吊。当电动双梁悬挂起重机(大车)与磨煤机侧两台单梁悬挂过轨行车自动对轨锁定后，才可以移动两台电动葫芦小车，两台电动葫芦小车同步起吊并通过过轨移动到电动双梁悬挂起重机(大车)上，然后大车才可移动。
4.3.6 电动双梁悬挂起重机(大车)的两台电动葫芦在其轨道两端有可靠的保护装置，以保证在非对轨状态下任何位置，使小车不至于开出轨道。
4.3.7 电动双梁悬挂起重机(大车)与磨煤机侧行车的对轨方式为电子对轨和机械对轨兼容。
4.3.8当电动葫芦小车行驶到起重机两端的极限位置时，电动葫芦小车的本体设备外形尺寸，不得超过起重机两端的极限尺寸。
4.3.9 两套过轨装置要保证承受两台电动葫芦同时行驶到对轨处可吊起2×16T的起重量。
电气及保护
4.4.1 灯光指示：电动行车和磨煤机侧行车在连接锁定过程中在操作器上灯光指示。
4.4.1.1 红灯：表示连接驱动机构已经供电
4.4.1.2 绿灯：表示连接锁定已经完毕，电动葫芦小车可以在磨煤机侧行车和电动行车之间行走。
4.4.2 连接锁定过程中电气联动及保护设施进行如下确认：
4.4.2.1 在确认电动行车与磨煤机侧行车轨道梁对中无误后，方能起动连接驱动装置。
4.4.2.2 连接锁定后（绿灯亮）要确认行车的止动挡铁跳起，否则电动葫芦小车拒动行驶。
4.4.3 电动葫芦小车工作中，电气联动及保护设施进行如下“确认”。
4.4.3.1 电动行车与磨煤机侧行车在实行连接锁定过程中（红灯亮）电动葫芦拒动。
4.4.3.2 电动葫芦在磨煤机侧行车上进行工作时，当电动行车，磨煤机侧行车断开时，要确认磨煤机侧行车的止动挡铁复位后，电动葫芦方能在磨煤机侧行车上行走。
4.4.3.3 电动葫芦在磨煤机侧行车上进行工作时，即使电动行车与磨煤机侧行车断开，电动行车也不能行走。电动行车行走时确定电动行车与磨煤机侧行车断开，同时确认左右侧行车上电动葫芦均在电动行车之上。
4.4.3.4电动机
所有电动葫芦配置的电动机防护等级为IP55，电动机接线盒的防护等级IP56。绝缘等级不低于F级（温升按B级考核）。
（1）卖方在电动葫芦采用的电机均需符合国家标准。卖方采用南京电机总厂的电机。（2）卖方所选用的电机型式必须与它所驱动的设备，运行方式和维修要求相适应。当电动机运行在设计条件下时，电动机的铭牌出力不小于拖动设备轴功率的125%，且满足所拖动设备各种工况下对电动机的要求。
（3）电机的堵转电流不要超过电机额定电流的倍。
（4）电机满足全电压起动，并能经受相应的热应力和机械应力。
（5）卖方考虑海拔高度对电动机额定容量及温升的影响。
4.4.3.5 随机配套电控箱(柜)内所配电气控制元件（包括：控制开关、指示灯、按钮、继电器、电流表计等）选用经过鉴定的优质产品，严禁使用已经淘汰的产品。断路器、接触器和热继电器、指示灯、按钮均采用西门子系列产品。
电气保护具备缺相及堵转、过流、速断保护功能。
起重机设计和制造标准
4.6.1 桥式起重机的设计、制造、包装、运输、安装、验收符合下列标准、规范和有关的中国国家标准(GB)的要求。如下列标准与企业执行标准有矛盾，按较高标准执行。从订货之日起至卖方开始投料制造之前的这段时间内，如果因标准、规程发生修改或变化，买方有权提出补充要求，卖方满足并遵守这些要求。
4.6.2 卖方须执行本规范书所列标准。有矛盾时，按较高标准执行。
4.6.3 设计规程：
(1) GB3811-83<<起重机设计规范>>
(2) GB6067-93<<起重机安全规程规定>>
(3) GB/T14405-95<<通用桥式起重机技术条件>>
(4) GB5905-86<<起重机试验规范和规程>>
(5) GB6129-92<<铸造起重机>>
(6) GB4315-86<<起重机电控设备>>
(7) GB11345-89<<钢焊缝和超声波探伤方法和探伤结果的分级>>
(8) GB8912-88<<优质钢丝绳>>
4.6.4 材料标准
(1)GB699-88《优质碳素结构钢技术条件》
(2)GB700-88《碳素结构钢》
(3)GB3426—82《起重机钢轨》
(4)GB1348-88《低合金结构钢》
(5)GB11352-89《一般工程用铸造碳钢件》
(6)GB9439-88《灰口铸铁件》
(7)GB1102—74《园股钢丝绳》
(8)GB714—65《桥梁建筑用热轧碳素钢技术条件》
(9)GB3206—82《优质碳素结构钢丝》
(10)GB38—76《螺栓技术条件》
4.6.5 质量检验标准
(1) JB928—67《焊缝射线探伤标准》
(2) 工业企业噪声卫生标准——卫生部、国家劳动总局颁布
4.6.6 卖方在开始投料制造之前，向买方提供一份ISO9000系列标准的质量管理和质量保证书及准备正式使用的有关标准和规定的目录清单。
起重机的验收和寿命保证
4.7.1 买方参加卖方产品的整体试车检验，但买方不对产品质量负有责任。
4.7.2 起重机金属结构部分的使用年限保证30年以上。
4.7.3 起重机轴承工作寿命＞10000小时（指有效使用时间）。
4.7.4 起重机各润滑油及工作油部件在保证期内不漏油。
4.7.5 过轨装置机械部分必须与电动悬挂过轨起重机使用寿命期一样，在使用寿命期内因质量问题不能使用，由卖方无偿给予更换。过轨装置的电气部分寿命四年。
5 监造（检查）和性能验收试验
见附件5：监造（检查）和性能验收试验
6 设计与供货界限及接口规则
7 清洁，油漆，包装，装卸，运输与储存
设备凡需要油漆的所有部件，在油漆前必须对金属表面按有关技术规定进行清洁处理。刷二道底漆、二层面漆，第二道面漆，卖方供货，现场涂刷，油漆颜色由买方确定。
设备包装前凃防腐漆，以便在运输保管中起防腐作用。
凡电气设备必须严格包装，以确保在运输保管期间不被损坏，并防止受潮。
所有外露部分有保护装置，防止在运输和储存期间损坏。
产品包装、运输、储存须符合的有关规定。
设备的清洁：出厂前，清除内部的一切杂物，及内外表面的氧化皮、锈、油、粉笔、油漆标记等物质。
表面处理和涂层：卖方选择最好的涂层涂敷方式，以防止设备在运输、储存和运行时被腐蚀。
设备运输和贮存措施
设备包装前排出内部积水，并充分干燥。所有外露部件有保护装置，防止在运输和贮存期间损坏和锈蚀，以及外部杂物进入。
对连接件及连接端部分别采取保护措施，如妥善堵盖，做到产品运至现场后能顺利安装。
产品包装固定、完好，防止运输过程中发生损坏或变形。
8性能参数汇总
附件2供货范围
1一般要求
卖方在买方规定的时间内提供给买方所需数量的设备和备品备件，并保证符合本技术协议的条文和买方书面提出的特殊要求。本次供货范围为国电建投内蒙古能源有限公司布连电厂项目一期工程2×660MW超超临界燃煤空冷机组所配备的磨煤机过轨起重机及其辅属设备。
2 供货范围（按一台600MW机组计，本期工程共2台机组）
电动葫芦小车及控制装置2套
电动双梁悬挂过轨起重机（大车）及控制装置1套
磨煤机侧单梁悬挂过轨行车及控制装置7套
与以上设备配套的电气设备1套
电动大车电源部分设备及电缆支架等（以集电器为界，集电器由卖方配供,滑线由买方提供）1套
过轨装置2套
操作板的防护套（机械不用时，可以保护操作板） 2套
（电气、热控确定供货范围）
专用工具(一台机组所需)
随机备品备件(一台机组所需)
附件3 技术资料和交付进度
1 一般要求
卖方提供的资料使用中国法定计量单位，技术资料和图纸使用的语言为中文。外方提供的图纸和资料翻译成中文随同原文一并提交买方。图纸资料以中文为准，图纸资料除提供书面文件外还需提供软盘或光盘。配合工程设计阶段的图纸提供AutoCAD2004格式，文本采用WORD2003或EXCEL2003格式。
资料的组织结构清晰、逻辑性强。资料内容要正确、准确、一致、清晰完整，满足工程要求。
卖方资料的提交及时充分，满足工程进度要求。在技术协议签定后1周内提交配合工程设计阶段的主要技术资料，并加盖“国电建投内蒙古能源有限公司布连电厂项目一期2×660MW超超临界燃煤空冷机组新建工程专用”，再由买方转交给设计院。正式资料为施工设计用正式蓝图，电子文档不能代替蓝图，如果不能按期提供全部资料，每延迟一天，处罚合同价款%。
卖方提供的技术资料一般可分为配合工程设计阶段，设备监造检验，施工调试试运、性能验收试验和运行维护等四个方面。卖方须满足以上四个方面的具体要求。对于其它没有列入合同技术资料清单，确是工程所必需的文件和资料，一经发现，卖方也及时免费提供。本期工程为2台机组（设备）构成，第2台机组（设备）有改进时，卖方及时免费提供新的技术资料。
买方在技术协议签订后一周内提供与合同设备设计制造有关的资料。
卖方提供的技术资料套数：
1.7.1 初步设计图纸资料： 5套（其中设计院3套）及相应的电子版本资料2套（其中设计院1套）。
1.7.2 施工图设计图纸资料：5套（其中设计院3套）及相应的电子版本资料2套（其中设计院1套）。
1.7.3 施工图纸及安装、运行、维护手册：共计14套，相应的电子版本资料2套。
1.7.4 试验报告资料：14套。
1.7.5 试验报告： 14套。
卖方提供的图纸须清晰，不得提供缩微复印的图纸。
2 资料提交的基本要求
签订技术协议后，卖方提供的技术资料中包括各设备和零部件的检验、试验、安装、运行和维护等方面的技术数据、说明书、有关图纸以及有关的规程、规范、标准及其它技术资料。同时，技术文件的范围满足本规范书其它部分的要求。
卖方提供下列技术文件或图纸,但不限于此：
1) 产品合格证(包括主要外购件)；
2) 设备的安装使用说明书;
3) 设备主要用材的质量检验书；
4) 安装要求及安装质量标准；
5) 设备总装图、主要部件组装图;
6) 设备基础和电气、控制接口资料；
7) 有关的规程、规范和标准；
附件4 交货进度
交货时间为自合同生效日起至交货（该批货交齐）到商务技术协议规定的交货地点日止。运输由卖方负责。
备品备件和专用工具的交货随设备部件的交货及时提供。
附件5 监造（检查）和性能验收试验
1 概述
本附件用于合同执行期间对卖方所提供的设备(包括对分包外购设备)进行监造、检查和性能验收试验，确保卖方所提供的设备符合附件1规定的要求。
卖方在合同生效后3个月内，向买方提供与本合同设备有关的监造、检查和性能验收试验标准。有关标准符合附件1的规定。
2 工厂检查
工厂检查是质量控制的一个重要组成部分。卖方需严格进行厂内各生产环节的检查和试验。卖方提供的合同设备须签发质量证明、检验记录和测试报告，并且作为交货时质量证明文件的组成部分。
检查的范围包括原材料和元器件的进厂，部件的加工、组装、试验、出厂试验。卖方检验的结果要满足附件1的要求，若有不符之处或达不到标准要求，卖方要采取措施处理直至满足要求，同时向买方提交不一致性报告。卖方发生重大质量问题时须将情况及时通知买方。
工厂检查的所有费用包括在合同总价中。
3 设备监造
监造依据
根据本合同和原电力工业部、机械工业部文件电办（1995）37号《大型电力设备质量监造暂行规定》和《驻大型电力设备制造厂总代表组工作条例》的规定，以及国家有关规定。
监造方式
文件见证、现场见证和停工待检，即R点、W点、H点。每次监造内容完成后，卖方和买方监造代表均须在见证表格上履行签字手续。卖方复印3份，交买方监造代表1份。
R点：卖方只需提供检查或试验记录或报告的项目，即文件见证。
W点：买方监造代表参加的检验或试验的项目，即现场见证。
H点：卖方在进行至该点时必须停工等待买方监造代表参加的检验或试验的项目，即停工待检。
买方接到见证通知后，及时派代表到卖方检验或试验的现场参加现场见证或停
工待检。如果买方代表不能按时参加，W点可自动转为R点，但H点如果没有买方书面通知同意转为R点，卖方不得自行转入下道工序，须与买方商定更改见证时间，如果更改后，买方仍不能按时参加，则H点自动转为R点。
监造内容（根据情况加减监造部套和监造内容）
对卖方配合监造的要求
3.4.1 卖方有配合买方监造的义务，并及时提供相关资料，并不由此发生任何费用。
3.4.2 卖方给买方监造代表提供工作、生产方便。
3.4.3 卖方在现场见证或停工待检前10天将设备监造项目及时间通知买方监造代表。
3.4.4 买方监造代表有权查(借)阅与合同监造设备有关的技术资料，如买方认为需要复印存档，卖方为卖方提供方便。
3.4.5 卖方在见证后十天内将有关检查或试验记录或报告资料提供给买方监造代表
4 性能验收试验
性能验收试验的目的为了检验合同设备的所有性能是否符合附件1的要求。
性能验收试验的地点由合同确定，一般为买方现场。
性能验收试验的时间：机组性能试验一般在168小时试运之后半年内进行，具体试验时间由买卖双方协商确定。
性能验收试验由买方主持，卖方参加。试验大纲由买方提供，与卖方讨论后确定，具体试验内容由买卖双方共同认可的测试单位进行。如试验在现场进行，卖方按本附件款要求进行配合；如试验在工厂进行，试验所需的人力和财力等由卖方提供。性能验收试验的内容
4.5.1 保证出力
4.5.2 单位功耗
噪音
性能验收试验的标准和方法(按有关标准执行)
性能验收试验所需的属于卖方供货范围内的测点、一次元件和就地仪表的装设由卖方提供，并符合有关规程、规范和标准的规定，并经买方确认。卖方也要提供试验所需的技术配合和人员配合。
性能验收试验结果的确认
性能验收试验报告由测试单位编写，报告结论买卖双方均应承认。如双方对试验的结果有不一致意见，双方协商解决；如仍不能达成一致，则提交双方上级部门协商。
进行性能验收试验时，一方接到另一方试验通知而不派人参加试验，则被视为对验
收试验结果的同意。
使用和维护说明书北京电力设备总厂 2006年02月
目录 前言 (1) 第1篇磨煤机使用和操作说明 (2) 1. 代号和技术数据 (3) 2. 工作原理 (3) 3. 部件介绍 (5) 4. 使用、操作要求 (9) 5. 启、停说明 (14) 6. 启动前和运行检查 (17) 7. 运行故障及处理 (19) 第2篇磨煤机维护、检修说明 (22) 1. 维护、检修注意事项 (23) 2. 停机时的保养与维护 (23) 3. 维护、检修要求 (26) 4. 碾磨件及内部零部件拆卸与安装 (29) 5. 内部部件的维修 (31) 第3篇盘车装置使用和维护说明 (37) 1. 技术要求 (38) 2. 其它参数 (38) 3. 使用要求 (38) 4. 安装与调整 (39) 5. 维护保养 (39) 第4篇磨煤机安装与调试导则 (40) 1. 安装事宜 (41) 2. 安装说明 (41) 3. 启动前的调试 (48)
ZGM113N型中速辊式磨煤机使用和维护说明书前言 前言 感谢您选用了我厂的ZGM型中速辊式磨煤机，为了使您更好地了解设备，使设备更好地为您的系统服务，我们编写了这本使用说明书，希望能给您以帮助，并真诚地希望您对其中的不足之处给予指出。 本使用说明书是根据ZGM型中速辊式磨煤机的特点和现场运行情况编写的，其中对磨煤机的运行、检查、维护、检修要求大部分是针对磨煤机易出问题的环节和总结现场出现的问题而提出的，所以下面提出的要求，用户在使用过程中请务必遵守： ①磨煤机运行应严格按照运行要求，不能违章操作。 ②必须保证一次风量，一次风量的测量装置要定期标定，这对磨煤机运行极为重要。 ③定期对磨煤机检查、维护，绝不允许连续数千小时不停磨、不检查、不间断地运行。 ④一次风入口隔绝门至关重要，没有严密的隔绝门就无法进入磨内检查、维护和检修。 ⑤出粉管上要有隔绝门。 ⑥必须为检查、维护、检修工作创造必要的条件。 ⑦应配置单独的密封风系统，不要直接采用冷一次风作为密封风。 本说明书内容的大部分已经实践验证，用户可按说明书中有关规定进行操作。其中检查、维护、检修等内容仅作一般说明，用户应根据实际情况编制较详细规程。同时我们将继续完善和修订使用说明书，并把修订内容通知用户。
目录 1.概述 4 2.试验目的 4 3.试验依据 4 4.试验范围及流程 5 5.调试应具备的条件 5 6.试验步骤 6 7.调试的质量检验 6 8.调试过程记录内容 6 9.安全措施 6 10.组织分工 6 11.附录7
1.概述 1.1 系统简介 印度WPCPL电厂(4×135MW)机组配用440t/h超高压参数、自然循环汽包炉，单炉膛、一次中间再热、燃烧器摆动调温、平衡通风、四角切向燃烧、固态排渣、中速磨冷一次风机正压直吹式制粉系统，配四台ZGM型中速辊式磨煤机，布置在炉前。固态排渣，炉后尾部布置两台三分仓空气预热器。全钢架悬吊结构，露天布置。锅炉燃用煤种为印度劣质烟煤。 1.2 锅炉主要蒸汽参数 锅炉容量和主要参数：主蒸汽、再热蒸汽和给水等系统的压力、温度、流量等参数要求与汽轮机参数相匹配。 BMCR (设计燃料) 过热蒸汽流量t/h 440 过热蒸汽出口压力MPa(g) 14.29 过热蒸汽出口温度℃540 再热蒸汽流量t/h 358 再热蒸汽进口压力MPa(g) 2.686 再热蒸汽进口温度℃320 再热蒸汽出口压力MPa (g) 2.549 再热蒸汽出口温度℃540 给水温度℃245.1 2.试验目的
新建锅炉在整组启动前进行蒸汽严密性试验，就是利用自身产生的工作压力下的蒸汽在热态下检查各承压部件和管路的严密性，同时了解各部位膨胀是否正常，它是锅炉首次热态接受工作压力的考验，也是确保新建机组安全顺利投产必须通过的一道检验程序。 3.试验依据 3.1 《电力建设施工及验收技术规范》(锅炉机组篇)（管道篇） 3.2 《火力发电厂基本建设工程启动及竣工验收规程（1996年版）》3.3 《火电工程启动调试工作规定》 3.4 《火电机组达标投产考核标准(2001年版)及相关规定》 3.5 锅炉厂家资料 《锅炉安装说明书》 《锅炉使用说明书》 《锅炉设计说明书》 3.6 调试合同 3.7 热力系统图 4.试验范围 锅炉范围内所有手孔、法兰、阀门及附件等承压部件和管路及焊口的严密性。汽包、联箱、受热面及锅炉受热面及锅炉范围内汽水管路膨胀情况。吊杆、吊架、弹簧、支座等部件的受力、变形、位移是否正常。 5.调试应具备的条件 5.1 锅炉冲管工作结束，系统管路恢复正常，锅炉具备点火条件。
第四篇 磨煤机安装导则
1.1 安装事宜 1.1本安装与调试导则中仅列出了磨煤机安装时需特殊注意的事项和主要要求，磨煤机安装应与制粉系统统一考虑，磨煤机安装、调试的所有要求均在技术图纸资料中给予说明。由于安装、调试中错误操作所造成的质量问题，制造厂不承担责任。 为保证磨煤机安装、调试正确和顺利地完成，施工单位应注意以下几点： ①安装工作应由熟练的技术人员和工人参加，安装之前应先熟悉磨煤机的安装顺序和要求，并准备好安装时需要的专用工具，对安装与调试导则和厂家说明书应透彻理解。厂家提供资料包括：《ZGM113系列中速辊式磨煤机使用和维护说明书》、《ZGM113系列中速辊式磨煤机技术图纸资料》。 ②浇灌混凝土工作必须严格遵守厂家说明书和图纸要求。 ③磨煤机安装质量（主要指转动部件要能灵活转动，加油到位，各处间隙尺寸调整到位，控制信号调整正确等）必须验收好。验收内容见图册《ZGM113系列中速辊式磨煤机总组装检验卡》中的项目（分阶段进行）。安装完毕，在三次灌注前，对安装作一次总检查，以保证磨煤机顺利启动。 1.2 安装通用导则 油脂，特别是台板、减速机输 ①部件的加工配合面必须清理干净，均匀抹薄薄一层MoS 2 出法兰、传动盘、磨盘等部件的承力面。 ②凡是起吊、检修且在运行中不使用的螺栓孔，必须用螺栓或螺钉拧入予以保护。 润滑脂，方能拧入。 ③所有螺栓、螺钉的螺纹处都应清理干净，抹 MoS 2 ④各焊接部位应严格按安装图纸要求施工，特别是机座与机壳的焊接。 ⑤磨煤机一次风进口、机壳、分离器的人孔门及密封连接处必须严密不得泄漏。 ○6煤机出厂前已经过试总组装，解体前进行了编号，安装时按编号或记号进行。 ○7分别按项进行检测并记录，检测卡见《技术图纸资料》中的《ZGM113型中速辊式磨煤机总组装检验卡》。 ⑧为防止磨煤机带静电，应从机座处接引地线，并确保接地。 ⑨进行磨煤机本体范围内的焊接操作时，必需接好地线，确保焊接电流不会通过磨辊、减速机、油缸、关节轴承等关键部件，以避免造成损失。 2安装说明 2.1 浇灌混凝土（包括基础台板的安装与找正） ZGM113型磨煤机基础采用重型基础，重量为磨煤机本体重量的5倍以上，以承受来自磨煤机碾磨工作中产生的动静载荷。所有预埋件通过两次浇灌混凝土与基础联成一刚性整体。磨煤机的基础是独立的，它和厂房基础隔开，避免自身振动影响锅炉厂房基础。混凝土分三次浇灌： 第一次浇灌基础主体部分。
2#锅炉房起吊设备安装作业指导书 一、工程概况及工程量： 和丰电厂一期2×300MW机组工程，锅炉设计为1079t/h煤粉炉，锅炉是由武汉锅炉厂设计的WGZ1079/17.5-1型锅炉，锅炉房检修起吊设备设计如下： 四部分组成。本机组磨煤机房使用的KDX型过轨起重机主要由双轨悬挂起重机、单轨悬挂起重机、电动葫芦、过轨装置、电器设备五大部分组成。 二、编制依据： 2.1电动葫芦厂家安装、使用说明书。 2.2锅炉房检修起吊设备布置图纸（设计院部分）。 2.3《工程建设标准强制性条文》电力工程部分 2.4《电力建设施工验收技术规范》（锅炉机组篇）DL/T 5047-95。 2.5《火力发电厂焊接技术规程》 DL/T869-2004 2.6《电力建设施工质量验收及评价规程》（锅炉篇）DL/T 5210.2-2010。 2.7《电力建设施工质量验收及评价规程》（焊接篇）DL/T 5210.7-2010。 2.8东电二公司质量、环境、职业健康安全管理体系（管理手册）-2010。 2.9东电二公司质量、环境、职业健康安全管理体系（程序文件）-2010。 2.10东电二公司质量、环境、职业健康安全管理体系（作业文件）-2010。 2.11《电力建设安全工作规程》DL5009.1-2002
三、施工人员组成及工器具： 3.1施工人员组成： 4.1施工图纸必须齐全、完整,图纸会审完毕。 4.2施工设备、材料备齐运到施工现场。 4.3施工机械（25t汽车吊）运行良好。 4.4施工作业区道路畅通无阻。 4.5施工方案编写完毕且经审批。 4.6安全设施准备齐全，脚手架配备完毕。 五、施工作业方法和步骤 5.1单轨吊施工工艺
660MW超超临界机组汽轮机真空系统 节能运行分析 摘要：针对某厂660MW#7机组汽轮机真空系统设计布置及运行情况进行分析，为提高机组凝汽器真空，进一步降低机组煤耗，提出新的建议及改造方案，不断提高机组运行经济性。 关键词：抽真空系统；真空泵；节能改造。 1抽真空系统布置方式节能分析 1.1概述 我厂四期#7机组为超超临界、一次中间再热、四缸四排汽、单轴、凝汽式汽轮机，型号为N660-27/600/600，机组凝汽器为双背压汽轮机，给水泵汽轮机排汽入单独的凝汽器。每台主汽轮机设置3台50%机械水环式真空泵组，2台运行1台备用。在机组启动建立真空期间，3台泵同时投入运行。型号：2BW5353-0EL4平面泵。循环水系统采用带自然通风冷却塔的再循环扩大单元制供水系统。机组配循环水泵两台（每台机组配置一台定速电机和一台双速电机）。冷却塔一座，循环水供水和排水管各一根，回水沟一条。 1.1.1凝汽器介绍 本机组所采用凝汽器是表面式的热交换器,冷却水在管内流动过程中与管外的排汽进行热交换,使排汽凝结成水,同时使凝汽器形成真空。凝汽器采用双背压设计,即两个凝汽器在运行中处于两个不同的压力下工作。当循环水进入第一个凝汽器后吸收热量,水温升高,然后再进入第二个凝汽器(第一个凝汽器出口水温即为第二个凝汽器的入口水温)。由于凝汽器的特性主要取决于冷却水的温度,不同的水温对应不同的背压,于是在两个凝汽器中形成了不同压力,即低压凝汽器和高压凝汽器。双背压凝汽器的优点： ①根据传热学原理，双背压凝汽器的平均背压低于同等条件下单背压凝汽器的背压，因此汽机低压缸的焓降就增大了，从而提高了汽轮机的经济性。 图（1）凝汽器结构 ②双背压凝汽器的另一个优点 就是低背压凝汽器中的低温凝结水 可以进入高背压凝汽器中去进行加 热，既提高了凝结水温度，又减少了 高背压凝汽器被冷却水带走的的冷 源损失。低背压凝汽器中的低温凝结 水通过管道利用高度差进入高背压 凝汽器管束下部的淋水盘，在淋水盘 内，低温凝结水与高温凝结水混合在 一起，再经盘上的小孔流下，凝结水 从淋水盘孔中下落的过程中，凝结水 被高背压低压缸的排汽加热到相应 的饱和温度。在相同条件下，双背压 凝汽器的平均压力低于循环水并联 的单压凝汽器的压力，可提高循环效 率。凝汽器结构见图（1）。凝汽器两个壳体底部为连通的热井,上部布置有低压加热器、小汽机排汽管、减温减压器和低压侧抽气管等。凝汽器抽空气管布置在其管束区中心以抽吸其内的不凝结气体。高、低压凝汽器中的抽空气管采用串联结构,不凝结气体由高压侧流向低压侧,最后由低压凝汽器冷端引向真空泵。这种结构可减轻真空泵的负担,减少其备用台数,使系统简化。 1.1.2主机凝汽器规范 表（1）：本机组凝汽器规范
调试项目名称编号： 调试措施 燃烧调整调试措施第1页共11页 1、设备概况、规范、特性参数 1.1设备概况 电厂 2×600MW国产超临界燃煤机组 1 号锅炉是由上海锅炉厂有限公司制造的 单炉膛、一次中间再热、四角切圆燃烧方式，平衡通风、固态排渣、露天布置、燃煤、全钢构架、全悬吊结构п型超临界参数变压运行螺旋管圈直流锅炉。型号 为 SG1913/25.4-M967。 锅炉共配置了六台 HP1003型中速磨，燃烧器设六层煤粉喷嘴自下而上 A、B、C、D、E、F 层，对应着 A、B、C、D、E、F 磨煤机。投用时一般从下而上投用。主风 箱设有 6 层强化着火煤粉喷嘴，在煤粉喷嘴四周布置有燃料风（周界风）。在每相邻 2 层煤粉喷嘴之间布置有 1 层辅助风喷嘴，其中包括上下 2 只偏置的CFS喷嘴， 1 只直吹风喷嘴。在主风箱上部设有 2 层 CCOFA喷嘴，在主风箱下部设有 1 层 UFA（火 下风）喷嘴。 在主风箱上部布置有SOFA燃烧器，包括 5 层可水平摆动的分离燃尽风（SOFA）喷嘴。 在二次风风室内共配置三层 (AB、CD、EF层) 启动及助燃用油枪，共 12 支轻 油点火油枪。一次风自一次风机出口一部分经过预热器加热为进磨煤机热风，一部 分直接作为进入磨煤机的压力冷风，经磨煤机后，每台磨煤机分四路分别供相应层 四角一次风进入炉膛。二次风自送风机出口经预热器加热进入大风箱由风门档板调 节按要求分布于各二次风喷口进入炉膛。 为了控制大容量锅炉的左右烟温偏差，本燃烧设备切向燃烧的形成，主要依 靠二次风喷嘴的偏转结构。通过燃烧设备设计和炉膛布置的匹配来满足本工程各项 燃烧指标要求，在煤种允许的变化范围内确保煤粉及时着火、稳燃、燃尽、炉 内不发生明显结渣、 NO X排放量低、燃烧器状态良好、并不被烧坏。本锅炉燃烧方 式采用最新引进的低 NO X同轴燃烧系统（ LNCFS），煤粉燃烧器为四角布置、切 向燃烧、摆动式燃烧器。 主燃烧器喷嘴由四组内外传动机构传动，每组分别带动一到二组煤粉喷嘴及
施工方案
编
号∶ NEPC/CD 2-FA G-0010
工 程 名 称∶大唐潮州三百门电厂一期工程
单位工程名称∶ #2 锅炉安装 分部工程名称∶ #2 炉 HP 中速磨煤机安装 分项工程名称∶ HP1003 碗式磨机安装 编 制 单 位∶ 东电一公司锅炉工程处
编 写∶ 审 核∶ 批 准： 实施日期
工程部： 质保部： 安保部：
版次
A
目
录
1．工程概况------------------------------------------------------ 2
2．编制依据------------------------------------------------------ 2
3．磨煤机安装部分技术参数 ---------------------------------------- 2
4．施工前准备---------------------------------------------------- 3
5．作业进度及劳动曲线 -------------------------------------------- 6
6．安装程序及步骤 ----------------------------------------------- 6
7．磨煤机试运转------------------------------------------------- 10
8．质量保证措施------------------------------------------------- 10
9．环境保护措施------------------------------------------------- 11
10．作业的安全措施 ---------------------------------------------- 12
11、安全技术交底记录 -------------------------------------------- 20
1 工程概况
阜康能源热电厂检修车间磨煤机大修检修作业指导书
1 目的 (1) 2适用范围 (1) 3作业条件 (1) 4风险分析/危害辨识 (1) 5安全措施 (1) 6技术措施 (2) 7环境保护措施 (2) 8备件和工具 (2) 9工艺流程 (4) 10检修要求 (5) 11碾磨件及内部零部件拆卸与安装 (9) 12内部部件的维修 (11) 13质量验收记录 (17) 14备品备件检验记录 (25) 15完工报告单 (26)
检修作业指导书 1目的 1.1 保证ZGM65C磨煤机大检修符合检修工艺质量要求、文明生产管理要求。 1.2 为所有参加本项目的工作人员，质检人员确定必须遵循的质量保证程序。 2适用范围 适用于新疆中泰大检修工作? 3作业条件 3.1 磨煤机停止运行，切断主传动电动机电源，办理检修工作票。 3.2 润滑油泵停止运行，加载油泵停止运行，并切断其工作电源。 3.3 给煤机停止运行，并切断工作电源。 3.4 关闭磨煤机密封风门和冷、热风关断门。 3.5 施工机具、特殊工种人员、设备、材料、计量器具已就位。 3.6 施工用脚手架、照明用灯已全部到位。 3.7 现场照明、用电及消防设施能满足夜间施工需要。 3.8 吊装用的机具已按要求布置、过轨吊负荷试验合格，具备使用条件。 3.9 参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。 3.10 参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。 3.11 开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。 4风险分析/危害辨识 4.1参加检修的人员进行安全教育和技术培训，达到上岗条件。 4.2磨煤机停止运行，油系统停止运行，并切断电机电源。 4.3作业组成员的着装要符合工作要求。 4.4检查行车、手拉葫芦、钢丝绳、卸扣等起吊设备符合安规要求。 4.5搭高平台等高空作业使用验收合格的脚手架。 4.6照明和拆装螺栓使用电动工器具，使用前检查电动工器具符合安规要求。 4.7工作前有明确的交底工作，工作中成员间相互提醒，协调工作。 5安全措施 5.1严格遵守《电业安全工作规程》及分场安全工作管理规定，明确工作人员安全责任制。5.2对检修现场严格执行工作票制 度，工作负责人要检查安全措施是否全面、可靠。 5.3在大修开始前要对使用的安全用具和工具进行检查，不符合要求的禁止使用。 5.4检修磨煤机周围设围栏。 5.5搭设的脚手架牢固可靠。 5.6现场照明充足，移动行灯电压不超过36V。 5.7禁止与检修无关人员进入现场。 5.8工作人员每天开始工作之前进行危险点分析预控，落实安全措施。 5.9临时工必须在职工的指导下工作，不得独立但任一项工作。 5.10高空作业必须系安全带，严禁高空落物。 5.11过轨吊开工前必须作可靠性检查及做静载荷试验。 5.12使用电焊时须将物件上积粉清理干净，以防造成火灾。 5.13每天由班长和工作负责人组织工作前安全交底，工作后安全总结。
平顶山姚孟发电有限责任公司#3炉磨煤机筒体加装防磨保护施工技术规范书 批准： 审核： 编制：赵海港 平顶山姚孟发电有限责任公司 2016.1.25
附件技术规范 1 总则 1.1本技术规范书适用于平顶山姚孟发电有限责任公司（以下简称招标方或姚电 公司）＃3炉磨煤机筒体加装防磨保护施工工程，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。本技术规范书提出的是最低限度的技术要求，并未对所有技术细节作出规定，也未充分引述有关标准和规范的条文。投标方应保证为本项工程提供符合各种工业标准和技术规范的优质产品。 1.2投标方对整个工程的安装、调试等全过程负责，并对整个施工结果负责。 1.3投标方应提供＃3炉磨煤机筒体加装防磨保护修理工程的施工方案、人员组织 措施、施工质量标准、修理后所达到的技术指标。 1.4此项工程投标方应负责拆卸、安装、脚手架、保温拆除和恢复、调试等。 1.5＃3锅炉拟于2016年4月进行计划检修，此工程在计划检修中实施。 1.6如投标方没有对本文件提出书面异议(或差异)，招标方则可认为投标方完全接 受和同意本文件的要求。如有差异（无论多少），均应填写到文件本卷附件的差异表中。投标方可以提出有助于该项目实施的建议或方案。 1.7在签订合同之后，招标方有权提出因规范标准和规程发生变化而产生的一些补 充要求，具体项目由招、投标方共同商定。 2 厂址条件 2.1 工程概述 (1)平顶山姚孟发电有限责任公司（前身为姚孟电厂）一、二、三、四期工 程安装了四台300MW及两台60MW燃煤汽轮发电机组。本次工程用于姚电公司＃3锅炉磨煤机筒体加装防磨保护施工。 (2)姚电公司＃3锅炉拟于2016年4月进行计划检修，在此次检修中将对＃3 锅炉磨损严重的磨煤机风环进行更换，加装筒体防磨保护，提高磨煤机经济运行能力。
一、工程概况 XXX电厂一期工程4×600MW机组每台锅炉制粉系统配用沈阳重型机器有限责任公司生产的BBD4060型双进双出钢球磨煤机六台。六台磨煤机布置于煤仓间C、D、E列柱间，煤仓间2、3、4、5、6、7、8列柱每两跨柱之间布置一台。由推力侧看A、B、C磨煤机为左旋内转动，D、E、F磨煤机为右旋内传动。磨煤机设备的作用是为锅炉燃烧提供足够的煤粉。 磨煤机的结构主要由磨煤机筒体、螺旋输送装置、主轴承、密封风装置、混料箱、分离器、大小齿轮传动系统、减速机、电动机、慢速盘车装置、主轴承润滑系统、大齿轮喷射润滑系统、压差和噪声测料位系统、加球装置和隔音罩等组成。筒体采用超宽16Mn钢板制作，减少了焊缝数量。主轴承采用双弧面摇杆式自位调心结构，轴瓦包角为120°，材料为巴氏合金，轴瓦合金内埋设冷却水管，冷却水直接冷却轴承合金。轴承座与中空轴的动静结合处密封结构是两半密封环组成的环形密封结构。分离器采用雷蒙式分离式结构，配有内置式分配器，每个分配器配有2个煤粉出口，风粉进入分离器前，经过大于3m长的垂直管道，使风粉混合均匀，确保内置式分离器分配均匀，出口煤粉浓度偏差不超过±5％。 本工程的四台BBD4060型钢球磨煤机包括两个非常对称的研磨回路，每个回路运行原理是：粒度为0-30mm的原煤，通过速度自动控制的给煤机送至料斗落下，经过混料箱并在旁路风的预干燥下，经过落煤管落到位于中空轴中心的螺旋输送装置中。输送装置随磨煤机筒体一起转动，使原煤通过中空轴进入磨煤机筒体内。一次热风通过中空轴内螺旋输送装置的芯筒进入磨煤机，使原煤和煤粉进一步得到干燥，并将煤粉从原煤进入口的相反方向吹出磨煤机筒体，带有煤粉的一次热风在磨煤机出口再一次与旁路风混合，通过煤粉管路进入磨煤机的分离器。合格的煤粉从分离器上方出口直接送往锅炉燃烧器，而不合格的煤粉则依靠惯性和重力的作用，通过回粉管返回磨煤机再次进行研磨。 磨煤机设计、结构特点： 1、与普通双进双出磨煤机一样，两端设计有螺旋输送装置，用以把原煤和钢球旋进罐体。 2、分离器分体部置，出口设计有两个接口，用于煤粉分配。 3、分离器装有位置可调的叶片，通过调整叶片的位置，可以实现出口煤粉细度的调节和 控制。 4、轴承的结构可以补偿在负荷下磨煤机的下垂度。 5、慢速盘车装置可使磨煤机在停机期间和维修操作时，以额定速度的1/100进行旋转， 可实现任意位置停机。 6、每台磨煤机都有一套加球装置，加球装置入口设在螺旋绞笼的侧面，入球方向沿绞笼

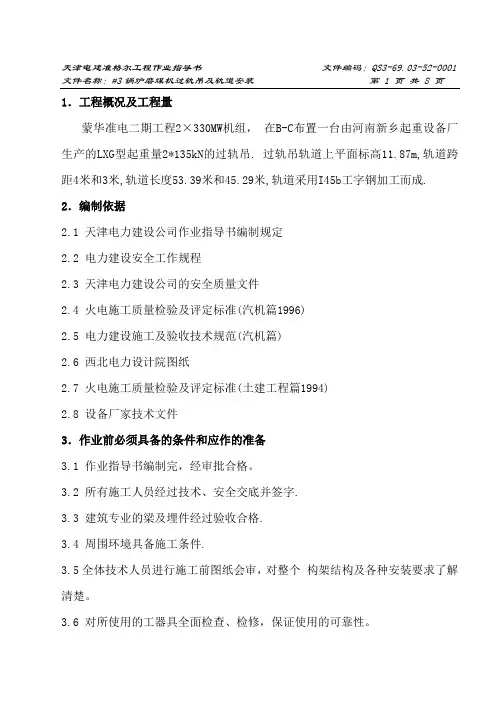

山东泰钢2*65MW 热电工程项目 过轨式起重机安装 施工方案 编制： 审核： 批准： 安装单位：河北冶金建设集团有限公司
山东泰钢2*65MW热电工程项目过轨式起重机安装施工方案 目录 1、编制目的 (3) 2、编制依据及验收标准 (3) 3、设备概况： (3) 4、资源配置 (3) 5、施工进度安排： (4) 6、施工程序及方法 (4) 7、质量标准及控制 (6) 8、安全与环境保护以及雨季保护措施 (7) 9、成品保护措施 (9) 10、安全危险控制计划表（SRCP） (9) 11、环境影响控制计划表（EACP） (11)
1、编制目的 规定过轨起重机安装的工艺和质量要求，以指导山东泰钢2×65MW 热电工程2# 锅炉过轨起重机的安装工作。 2、编制依据及验收标准 2.1、电动单梁（悬挂）起重机说明书（河南新乡市起重设备厂有限责任公司） 2.2、随机资料（河南新乡市起重设备厂有限责任公司） 2.3、《电力建设施工质量验收及评价规程》（锅炉机组DL/T 5210.2-2009） 2.4、《电力建设施工技术规范》（锅炉篇2012 年版） 2.5、《电力建设安全工作规程》（火力发电厂部分DL5009.1-92） 2.6、《电力建设安全健康与环境管理工作规定》（2002-01-21 实施） 3、设备概况： 过轨起重机是混烧发电厂磨煤机房专用起重机，主要用于磨煤机的安装及检修。本工程的过轨起重机根据GB/T3811《起重机设计规范》及JB/T2603《电动悬挂起重机》、JB/T10219《防爆梁氏起重机》等国家和行业标准设计、制造的起重机。 本工程过轨起重机的型号规格为LXG 5 A3 ，起重机主要结构由主梁、端梁、电动葫芦、电气装置、大、小车运行结构组成；主梁采用整体压槽工艺制作，结构简单，工艺性好；端梁也采用整体压槽工艺制作；主端梁之间采用螺栓加减载凸缘连接形式，拆装运输及贮存十分方便。其基本形式是在磨煤机上方采用的是大车可移动的双梁悬挂起重机，双梁悬挂起重机主梁侧分别悬挂二台电动葫芦，二台电动葫芦即可单独使用，也可组合使用。磨煤机另一侧布置过轨梁，其大车运行由ZDY121 型电动 机驱动大车车轮运行。2 台电动双梁悬挂起重机任一相邻二台能与双梁起重机接轨，使电动葫芦可运行至电动双梁悬挂起重机主梁轨道上，实现物体的搬运。 4、资源配置 4.1 、主要施工机械器具表
磨煤机安全运行技术措施 由于公司燃煤煤源复杂，煤质变化较大，为保证锅炉安全运行，要求磨煤机能适应各种煤源，为防止燃煤煤质原因造成磨煤机运行煤量大、风量低、磨煤机过负荷，保证磨煤机的安全、稳定、经济运行特作如下规定： 1、磨煤机运行方式按规程“8.1.8燃烧器运行要求”执行（如下）： 1)锅炉在任何工况下，炉膛总风量不得小于30％bmcr； 2)任一煤粉喷嘴切除后，煤粉管道必须进行吹扫； 3)锅炉不论由于何种原因引起rb，炉负荷处于50％mcr以下时应投微油油枪； 4)一次风喷嘴运行规定(推荐值)： a)当锅炉负荷≥80％ecr时，1-4层一次风喷嘴运行（四台磨煤机运行）。 b)当锅炉负荷≥60％ecr时，1-3层一次风喷嘴运行（三台磨煤机运行）。 c)当锅炉负荷≥35％b--mcr时，1-2层一次风喷嘴运行（两台磨煤机运行），并可根据情况投微油油枪助燃。 d)当一次风喷嘴运行层数为3层时，应尽量投运彼此靠近的3层一次风喷嘴。 5)当锅炉负荷<35％mcr必须逐步投入微油油枪助燃。 6)当负荷达240mw左右时，可根据煤质、磨煤机出力及燃烧工况确定是否投运第四台磨煤机。 7)根据磨组运行情况，调节一次风与燃烧量匹配，一次风速不能太低，
以免引起煤粉管道堵粉。 2、机组负荷≤200mw，三台磨煤机运行时，由于煤质差，当锅炉总煤量大于125t/h时，应及时采用四台磨煤机运行方式。 3、机组负荷≤200mw，四台磨煤机运行，当煤质好转，锅炉总煤量小于120t/h时，根据磨煤机渣量情况应及时停磨，采用三台磨运行方式。 4、机组负荷≥280mw，煤质差，当锅炉总煤量大于165t/h时，应启动第五台磨煤机，采用五台磨煤机运行方式。 5、倒磨运行后要及时调整磨煤机入口一次风量和辅助风档板开度，防止磨煤机出口粉管堵粉和炉膛结焦。调整一次风机和送风机出力，保证磨煤机入口一次风量不小于50t/h，调整燃烧稳定，保证磨煤机安全、稳定、经济运行。 6、倒磨燃烧不稳火检摆动大时，应及时投入油枪稳燃。运行过程中要加强运行监视和调整，合理配风，保证最佳的风煤比，提高锅炉效率。 7、加强锅炉结焦情况的检查和对渣斗落焦工况的监视，及时进行捅焦和挤渣工作，必要时及时联系机械维修部配合捅焦。 发电部 2010年11月13日
MPS245型中速辊式磨煤机使用和维护说明书 MPS245型中速辊式磨煤机 使用和维护说明书 (只作为参考) 山西晋能电站设备有限公司 二O一O年二月
MPS245型中速辊式磨煤机使用和维护说明书 目录 前言 (1) 第一篇磨煤机使用和操作说明 (2) 1.代号和技术数据 (3) 2.工作原理 (3) 3.部件介绍 (5) 4.使用、操作要求 (10) 5.启、停说明 (14) 6.启动前和运行检查 (18) 7.运行故障及处理 (20) 第二篇磨煤机维护、检修说明 (22) 1.维护、检修注意事项 (23) 2.停机时的保养与维护内容 (24) 3.维护、检修要求 (27) 4.碾磨件及内部零部件拆卸与安装 (31) 5.内部部件的维修 (33) 第三篇高压油系统使用说明说明 (39) 1.概述 (40) 2.主要元件说明 (41) 3.高压油操作步骤 (45) 4.高压油系统的使用与维护 (47) 第四篇磨煤机安装与调试导则 (49) 1.安装事宜 (50) 2.安装说明 (50) 3.启动前的调试 (58) 山西晋能电站设备有限公司 2
MPS245型中速辊式磨煤机使用和维护说明书前言 前言 感谢您选用了我公司作为磨煤机的改造厂家，为了使您更好地了解设备，使设备更好地为您的系统服务，我们编写了这本使用说明书，希望能给您以帮助，并真诚地希望您对其中的不足之处给予指出。 本使用说明书是根据MPS型中速辊式磨煤机的特点和现场运行情况编写的，其中对磨煤机的运行、检查、维护、检修要求大部分是针对磨煤机易出问题的环节和总结现场出现的问题而提出的，所以下面提出的要求，用户在使用过程中请务必遵守： ①磨煤机运行应严格按照运行要求，不能违章操作。 ②必须保证一次风量，一次风量的测量装置要定期标定，这对磨煤机运行极为重要。 ③定期对磨煤机检查、维护，绝不允许连续数千小时不停磨、不检查、不间断地运行。 ④一次风入口隔绝门至关重要，没有严密的隔绝门就无法进入磨内检查、维护和检修。 ⑤出粉管上要有隔绝门。 ⑥必须为检查、维护、检修工作创造必要的条件。 ⑦应配置单独的密封风系统，不要直接采用冷一次风作为密封风。 本说明书内容的大部分已经实践验证，用户可按说明书中有关规定进行操作。其中检查、维护、检修等内容仅作一般说明，用户应根据实际情况编制较详细规程。同时我们将继续完善和修订使用说明书，并把修订内容通知用户。
过轨吊起重机安装作业指导书 山东泰钢2*65MW热电工程项目 过轨式起重机安装 施工方案 编制: 审核: 批准: 安装单位:河北冶金建设集团有限公司 山东泰钢2*65MW热电工程项目过轨式起重机安装施工方案 目录 1、编制目 的 ................................................................. . (3) 2、编制依据及验收标 准 ................................................................. .. (3) 3、设备概 况: ................................................................ . (3) 4、资源配 置 ................................................................. . (3) 5、施工进度安
排: ................................................................ .. (4) 6、施工程序及方 ——————————————————————————————————————————————— 法 ................................................................. . (4) 7、质量标准及控 制 ................................................................. . (6) 8、安全与环境保护以及雨季保护措 施 (7) 9、成品保护措 施 ................................................................. .. (9) 10、安全危险控制计划表 (SRCP) ............................................................. .. (9) 11、环境影响控制计划表 (EACP) ............................................................. (11) - 2 - 山东泰钢2*65MW热电工程项目过轨式起重机安装施工方案 1、编制目的
.目录 1.适用范围 (2) 2.编制依据 (2) 3.工程概况与工程量 (2) 4.作业人员的资格和要求 (4) 5.主要机械及工器具 (4) 6.施工准备 (5) 7.作业程序 (5) 8.作业方法、工艺要求及质量标准 (5) 9.磨煤机及给煤机试运 (10) 10.工序交接及成品保护 (12) 11.职业安全卫生和文明施工措施 (12) 12.环境管理 (13) 13.《工程建设标准强制性条文》（电力工程部分）的实施 (14) 14.附录 (16)
1. 适用范围 本作业指导书适用于连云港虹洋热电联产工程锅炉中速辊式磨煤机和称重式给煤机的安装。 2. 编制依据 2.1北方重工设计研究院提供的MP160型中速辊式磨煤机使用说明书。 2.2北方重工设计研究院提供的MP160型中速辊式磨煤机设备图纸。 2.3徐州三原电力测控技术有限公司提供的NJGC-30称重耐压式皮带给煤机。 2.4江苏电力设计院提供的《J0301锅炉房附属机械及辅助设备安装图》。 2.5《电力建设施工技术规范》（第2部分锅炉机组）DL5190.2－2012 2.6《电力建设施工质量验收及评价规程》（第2部分：锅炉机组）DL/T5210.2-2009 2.7江苏电建一公司管理手册SDJY.376.101-A 2.8江苏电建一公司程序文件SDJY.376.201-225 2.9《工程建设标准强制性条文》（电力工程部分） 2011版 2.10《电力建设安全工作规程》(火力发电厂部分) (DL5009.1—2002) 2.11《电力建设施工质量验收及评价规程》（第7部分：焊接）DL/T 5210.7-2010 2.12《火力发电厂焊接技术规程》DL/T 869-2012 3. 工程概况及主要工程量 3.1 工程概况及工作原理连云港虹洋热电联产工程4×440t/h机组，每台锅炉配4台由北方重工设计研究院生产的MP160型中速辊式磨煤机和4台由徐州三原电力测控技术有限公司提供的NJGC-30称重耐压式皮带给煤机。4台磨煤机均布置在C-D跨煤仓间零米层，4台给煤机均布置在C-D跨煤仓间12米层。其工作原理如下： MP型磨煤机是具有三个固定磨辊的外加力型辊盘式中速磨煤机。
内蒙古科右中热电厂1×330MW空冷供热机组 甩负荷调试措施 文件编码: JKFD.gzb-AVI-CS-JQ-018 项目名称: 甩负荷调试措施 调试单位: 内蒙古电力科学研究院科右中项目部 日期: .3.10 版次: A
措施编号: JKFD.gzb-AVI-CS-QJ-018项目负责人: 贾斌 试验人员: 段学友韩建春李占表措施编写: 贾斌 措施校阅: 段学友 措施打印: 李占表 措施初审: 焦晓峰 措施审核: 张沈斌 措施批准: 张谦 批准日期: 年月日 目录
1．编制依据-----------------------------------------------3 2．系统概况-----------------------------------------------3 3．试验目的及试验计划-------------------------------------4 4．试验前应具备的条件--------------------------------------4 5．甩负荷试验的组织分工------------------------------------5 6．甩负荷试验前的准备工作----------------------------------5 7．甩负荷试验主要操作程序----------------------------------6 8．试验安全措施-------------------------------------------7 9．测试仪器与主要测试项目----------------------------------8 10．附录--------------------------------------------------8 1 编制依据 1.1 《火力发电厂基本建设工程启动及竣工验收规程( 1996年版) 》电力部电建[1996]159 号 1.2 《火电工程启动调试工作规定》电力部建设协调司建质[1996]40号
磨煤机衬板拆装安全措施 示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
磨煤机衬板拆装安全措施示范文本使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1.从事磨煤机衬板安装的人员进入施工现场，所有施工 人员必须各负其责，必须遵守现场安全规章制度。所有人 员必须持证上岗。 2. 磨煤机衬板由起重人员负责装卸、运输与倒运，在 操作过程中必须按要求绑扎，装车人员应相互照应，避免 人员及设备损害。及时清理施工区域的木板及箱体，避免 朝天钉的伤害。 3. 设备堆放应规范、整齐，不得直接堆放在地上，应 有专用的垫块。 4. 现场所使用的脚手架、临时支撑必须牢固可靠，以 免发生危险。 5. 设备倒运时应轻装轻卸，严禁随意乱放及磕碰，以
防伤人及损坏设备，并应保持设备整洁。 6.卷扬机及磨煤机衬板正下方，及滑轮的夹角内严禁站人，且施工人员应及时避开衬板行走路径。 7.对于卷扬机应在每次施工前认真检查行走、升降装置后方可使用。 8.对于照明装置必须绑扎牢固，必须使用安全电压，且有漏电触电保护装置。 9. 设备转动前，设备安装人员不得接近设备，以防人员挤伤、摔伤、碰伤。 10.在设备安装前，应认真检查所使用的工具，如发现有缺陷应及时处理，如已达报废程度应立即更换。 11.施工区域应用警戒绳或围栏圈住，避免无关人员进入，发生意外事故。 12.现场所使用的钢丝绳、手动葫芦、索具等起重用工器具必须经检验合格后方可使用。磨煤机衬板起吊前，必
工作现场事故案例分析 一、起吊孔无护栏不慎坠落死亡 某厂更换皮带打开起吊孔，仅用尼龙绳设置起不到任何防护作用的简易围栏，一清理积煤人员从起吊孔坠落死亡。 ?简要经过 某厂检修人员为更换输煤皮带打开吊砣间的起吊孔（标高25m），仅用一条尼龙绳作为简易围栏。1月17日上午，工作负责人于某带领岳某等人到达吊砣间，进行疏通落煤筒工作，虽发现起吊孔未设围栏，未采取防护措施，便开始作业。一工作人员用大锤砸落煤筒， 岳某为躲避大锤后退时，从起吊孔坠落至地面（落差25m），抢救无效死亡。 ?原因及暴露问题 1.检修人员打开起吊孔，未设安全可靠的刚性临时围栏； 2.虽用尼龙绳设简易围栏，但过于松动，垂落在地，起不到任何防护作用； 3.工作负责人带领作业人员到达现场，虽发现临时围栏起不到任何防护作用，未要求检修人员设置可靠的刚性临时围栏； 4.工作负责人在临时围栏起不到任何防护作用的情况下，也未采取其他防护措施，盲目组织开工。 ?事故图片及示意图 二、吊孔打开无围栏人员掉入险丧命 某厂一工作人员不慎踏入未设围栏的起吊孔（12.6米），集中生智，双手抓住起吊孔 中间的工字梁，捡回一条命。 ?简要经过 某年12月26日上午，某厂进行吊装作业，检修人员将发电机平台附近的起吊孔（12.6 米）打开后未设置临时围栏，设一人看护。距起吊孔约0.5米处临时放置一临时铁棚工作间， 从铁棚内出来一位工作人员，踏入起吊孔，手臂抓住起吊孔中间的工字钢梁上，悬在空中， 捡回一条命。 ?原因及暴露问题 1.打开起吊孔，未设置安全可靠的刚性围栏；
2.临时铁棚工作间放置位置不当，距起吊孔过近； 3.现场看护人未起到看护作用； 4.铁棚内出来的工作人员未注意脚下情况。 ?事故图片及示意图 三、安全意识淡薄擅进烟道坠落 某厂一焊工在工作负责人正在办理工作票手续时，擅自进入照明不足的锅炉烟道，从无防护设施的烟道竖井坠落死亡。 ?简要经过 某年3月22日下午，某厂项目部进行锅炉电除尘消缺工作中，工作负责人派焊工陶某（未满18岁）和王某进行焊接作业。工作负责人尚在办理工作票手续时，陶某擅自进入照明不足的锅炉烟道，从无防护设施的烟道竖井坠落（落差9.5m），抢救无效死亡。 ?原因及暴露问题 1.陶某安全意识淡薄，在未办理完工作票手续的情况下，擅自进入锅炉烟道； 2.焊工陶某年龄不满18岁，使用未成年； 3.锅炉烟道临时照明不足，竖井未设临时围栏。 ?事故图片及示意图
1、引言 钢球磨煤机属于低转速，转速一般为16~25r/min，但它体积大、部件多、重量大，是锅炉转动机械中费事最多、工期最长、安装技术最复杂的一种转动机械，它是火力发电厂燃煤机组中的关键设备，运行的可靠性将直接影响到整台火力发电机组的安全运行。磨煤机的安装质量只有在负荷试运期间才能得到验证，钢球磨煤机的轴瓦又称乌金瓦，材质主要由锡组成，包含少量的铅、铜等，温度过高（≥60℃）易造成局部融化，俗称化瓦，主要表现在轴瓦温度及出口润滑油温度快速升高或居高不下，轴承座处振动加剧，直至无法运行。 根据公司施工的多台电站球磨机及水泥厂钢球球磨机的施工经历，由于在球磨机的检修安装和调试过程中作了谨慎、细致、探索性的工作，最终实现了我们制定的质量目标——磨煤机试运不化瓦。2、以往施工机组的教训（引自电建论坛） 华能威海发电厂一期工程#2锅炉#2磨煤机曾在运行中化瓦，处理后经专家分析，认为化瓦的根本原因是轴颈和轴瓦的配合不当、间隙不良及大轴的不水平度超标。威海二期#3锅炉#4磨煤机在启动期间，膨胀端轴瓦化瓦，处理后经专家分析，主要是运行过程中发生断油——润滑油阀门由于自身振动或其它原因关小，造成局部瓦温升高。邹县电厂#4号锅炉#3磨煤机总启动期间发生化瓦现象，专家分析后确定主要原因：推力端、膨胀段轴颈不同心，偏差较大；邹县电厂#6锅炉D磨煤机推力端和A磨煤机的膨胀端在总启动期间曾发现轴瓦和回油温度快速上升的现象，由于现场值班人员发现及时，造作了事故按钮，
避免了磨煤机化瓦事故的发生，处理后专家分析，原因有三：一是由于球面没有检修，轴瓦调心不灵；二是刮瓦质量差，造成局部接触；三是可能瓦口掉进硬质杂物。 3、分析防治措施 ①在施工措施的施工工序中列出施工关键点——施工前的技术措施 Ⅰ、设备清点、编号、检查（垫铁等加工件配制）Ⅱ、基础检查、划线、垫铁配制（水泥沙墩制作）Ⅲ、台板、主轴承安装Ⅳ、筒体就位安装（筒体检查、测量）Ⅴ、主轴水平度测量、调整及球面座反变形调整Ⅵ、大齿轮安装、晃动度测量调整（大齿轮预组合、检查、测量）Ⅶ、小齿轮安装（小齿轮检修）Ⅷ、减速机、主电机及盘车装置安装（减速机、盘车装置检修）Ⅸ、进出料斗安装Ⅹ、衬板安装Ⅺ、空车试转Ⅻ、二次刮瓦（在空试车时若有轴瓦，回油温度不正常现象）ⅩⅢ、符合试车（筒体隔音罩及隔音小室安装） ②控制轴颈的表面光洁度、同心度、圆锥度、椭圆度 磨煤机罐体与端盖在厂家已组装成一体，在安装时应仔细检查轴颈，看轴颈表面是否有伤痕、凹坑等缺陷。 将非驱动端筒体与端盖连接螺栓全部按力矩要求检查紧固一遍，推力端需与大齿轮对照检查，确认无误后，将筒体与端盖连接的4只螺栓及4只定位销钉按力矩要求紧固。测量两端空心轴时，采用拉钢丝法，即在罐体正上方拉一钢丝，让钢丝线坠中心正对罐体中心线，钢丝高处端盖法兰50mm，将罐体分成4个位置，测量时用千分尺量出钢丝与空心轴颈两端表面的距离尺寸，共测4个位置，数据中应考
