焊接过程控制表

焊接质量控制点焊接是制造业中常见的连接工艺，焊接质量直接影响产品的性能和安全性。

为了确保焊接质量，需要严格控制焊接过程中的关键点。

本文将介绍焊接质量控制的五个关键点。

一、焊接材料选择1.1 选择合适的焊接材料：根据焊接对象的材料和要求，选择合适的焊接材料，确保焊接连接的强度和稳定性。

1.2 确保焊接材料质量：检查焊接材料的质量，包括焊丝、焊条等，避免使用劣质材料影响焊接质量。

1.3 保持焊接材料的干燥：焊接材料在焊接过程中需要保持干燥，避免水分等杂质对焊接质量的影响。

二、焊接设备调试2.1 校准焊接设备：在进行焊接前，需要对焊接设备进行校准，确保焊接参数的准确性。

2.2 调试焊接设备：根据焊接对象的要求，调试焊接设备的参数，包括焊接电流、电压等，确保焊接过程稳定。

2.3 检查焊接设备的安全性：在进行焊接前，需要检查焊接设备的安全性能，确保焊接过程的安全。

三、焊接工艺控制3.1 确定焊接工艺：根据焊接对象的要求，确定合适的焊接工艺，包括焊接方法、焊接顺序等。

3.2 控制焊接速度：在焊接过程中，需要控制焊接速度，避免过快或过慢导致焊接质量问题。

3.3 控制焊接温度：根据焊接材料的要求，控制焊接温度，确保焊接过程中材料的熔化和固化均匀。

四、焊接质量检测4.1 可视检测：在焊接完成后，进行可视检测，检查焊缝的外观是否平整、无气孔、裂纹等缺陷。

4.2 渗透检测：对焊接部位进行渗透检测，检查焊缝的密封性和质量。

4.3 强度检测：进行焊接接头的强度检测，确保焊接连接的强度符合要求。

五、焊接记录和追溯5.1 记录焊接参数：在焊接过程中，需要记录焊接参数，包括焊接材料、设备参数等，以备日后追溯。

5.2 焊接质量报告：对焊接质量进行评估，并生成焊接质量报告，记录焊接过程中的问题和改进措施。

5.3 追溯焊接质量：根据焊接记录和报告，进行焊接质量的追溯，及时发现和解决问题，提高焊接质量。

总结：焊接质量控制是确保产品质量和安全的重要环节，需要从焊接材料选择、设备调试、工艺控制、质量检测和记录追溯等方面进行全面管理，以确保焊接质量符合要求，提升产品的竞争力和信誉度。

发放编号: HDM／QP 7.5-04 A/0程序文件焊接过程控制程序2014-05-20发布 2014-05-20实施XXXXXXXXXXXXX HDM/QP 7.5-04 A/0 焊接过程控制程序页码：第1页共8页1 目的对焊接全过程进行质量控制，确保影响加工质量的各个因素处于受控状态，保证产品焊接质量，为后道工序提供质量保证。

2 适用范围本程序适用于钢结构、民用船舶及其它产品焊接过程的质量控制。

3 职责3.1 厂办负责焊工的技术培训、考核及管理。

3.2技术科负责制定焊接工艺及推广应用。

3.3计划经营科负责焊接材料的进料和使用发放管理。

3.4生产管理科负责产品的焊接进度及现场的生产管理和焊接设备的管理。

3.3钢结构车间负责焊接工序及作业环境的管理，保证焊接过程的正常进行。

3.5质检科负责对焊接全过程实施质量监督，并对产品质量进行验收。

4 工作程序4.1 焊接特殊过程确认4.1.1 焊接过程为特殊过程，首制产品开工前工厂需进行特殊过程确认。

4.1.2 质检科编制特殊过程确认所需的准则。

4.1.2.1 特殊过程确认准则包括以下内容：a)特殊过程对设备的要求；b)对作业指导书的要求；编制：审核：编制部门：审定：批准：实施日期：HDM/QP 7.5-04 A/0焊接过程控制程序页码：第2页共8页c)对记录的要求；d)再确认的要求。

4.1.2.2 焊接特殊过程确认准则（见附录A）；4.1.3 质检科组织对该过程进行确认，填写“特殊过程评审表”。

评审的内容包括：a) 生产管理科对用于焊接作业的设备能力进行鉴定，证实设备能满足确保焊接质量的要求。

b) 厂办对从事特殊过程作业的人员进行资格鉴定，确认这些人员有能力控制过程质量。

必要时对特殊过程的操作人员进行培训，经考核合格后上岗；c) 技术科提供作业指导书，防止因作业方法不一致造成过程质量的异常波动。

（技术科提供作业指导书，车间按指导书要求执行并控制因作业方法不一致造成过程质量的异常波动）4.1.4 特殊过程经过评审后，由厂长批准后方能投入生产。

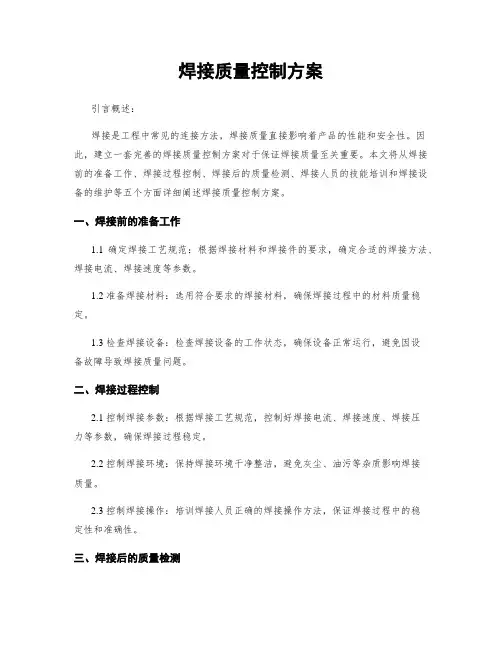

焊接质量控制方案引言概述：焊接是工程中常见的连接方法，焊接质量直接影响着产品的性能和安全性。

因此，建立一套完善的焊接质量控制方案对于保证焊接质量至关重要。

本文将从焊接前的准备工作、焊接过程控制、焊接后的质量检测、焊接人员的技能培训和焊接设备的维护等五个方面详细阐述焊接质量控制方案。

一、焊接前的准备工作1.1 确定焊接工艺规范：根据焊接材料和焊接件的要求，确定合适的焊接方法、焊接电流、焊接速度等参数。

1.2 准备焊接材料：选用符合要求的焊接材料，确保焊接过程中的材料质量稳定。

1.3 检查焊接设备：检查焊接设备的工作状态，确保设备正常运行，避免因设备故障导致焊接质量问题。

二、焊接过程控制2.1 控制焊接参数：根据焊接工艺规范，控制好焊接电流、焊接速度、焊接压力等参数，确保焊接过程稳定。

2.2 控制焊接环境：保持焊接环境干净整洁，避免灰尘、油污等杂质影响焊接质量。

2.3 控制焊接操作：培训焊接人员正确的焊接操作方法，保证焊接过程中的稳定性和准确性。

三、焊接后的质量检测3.1 目视检查焊缝质量：对焊接后的焊缝进行目视检查，确保焊缝的外观符合要求。

3.2 使用无损检测方法：根据焊接要求，使用超声波检测、X射线检测等无损检测方法，检测焊接质量。

3.3 进行力学性能测试：对焊接接头进行拉伸、冲击等力学性能测试，验证焊接质量是否符合标准要求。

四、焊接人员的技能培训4.1 培训焊接知识：对焊接人员进行焊接知识的培训，包括焊接原理、焊接工艺、焊接材料等方面的知识。

4.2 提高焊接技能：通过实际操作培训，提高焊接人员的焊接技能，使其能够熟练掌握各种焊接方法。

4.3 加强安全意识：培训焊接人员的安全意识，确保他们在焊接过程中能够严格遵守安全规定，防止事故发生。

五、焊接设备的维护5.1 定期保养焊接设备：定期对焊接设备进行保养，清洁设备表面、检查电路连接等，确保设备正常运行。

5.2 及时更换易损件：对于焊接设备易损件，如电极、气嘴等，要及时更换，避免因易损件损坏导致焊接质量下降。

1.工件吻合 这就要求定位准确且牢靠，使得工件在 焊接过程中不会移动
2.工件支撑要求支撑稳固，不然振幅会被消弱 3.定位及取放方便缩短工作时间，提升生产率
4.其它特殊要求
超声波焊接工艺过程控制要点
第15页
调幅器选择
焊接面积-----面积越大,需要振幅越高 工件材料-----PP/PE/尼龙等较难焊晶型树脂,需要
时间，降低熔接功率，增加熔接强度，不过轻易产生段差及
溢胶
间断式
连续式
超声波焊接工艺过程控制要点
第27页
垂直墙壁型导熔线
垂直墙壁型导熔线能够增加抗撕裂力以及降低溢胶。
超声波焊接工艺过程控制要点
第28页
间断型导熔线-Interrupted Energy Director
间断型导熔线能够降低溢胶以及焊接能量，不过会降低焊接强 度。
45°
超声波焊接工艺过程控制要点
第47页
超声焊接结构
➢ 阶梯型
Step Joint
0.40
0.03
( 0.30 )
0.17
超声波焊接工艺过程控制要点
0.20
第48页
超声焊接结构
➢ 阶梯型
Energy Director with Opposing Textured Surface
超声波焊接工艺过程控制要点
超声波焊接工艺过程控制要点
第18页
压力
1.压力过低,会延长焊接时间,使工件表面产生疤痕 或质量不佳
2.压力过高,会使工件破裂,使界面结合欠佳, 甚至过载,而终止超声
超声波焊接工艺过程控制要点
第19页
焊接时间与保压时间
1.过长焊接时间,会产生飞边或质量下降,尤其是严 格密封场所下,更要注意,
