焊接过程控制

焊接质量控制流程焊接是一种重要的连接技术，广泛应用于各种工业领域。

焊接质量的控制对于保证产品的质量和安全具有重要意义。

下面将介绍焊接质量控制的流程。

一、焊接前准备1.1 确定焊接工艺：根据焊接材料和要求，选择合适的焊接方法和工艺参数。

1.2 准备焊接设备：确保焊接设备完好，焊接机、气体、电极等都应该符合要求。

1.3 准备焊接材料：保证焊接材料的质量，材料应符合标准，清洁无油污。

二、焊接过程控制2.1 控制焊接参数：严格控制焊接电流、电压、焊接速度等参数，确保焊接过程稳定。

2.2 控制焊接环境：保持焊接环境清洁，避免灰尘、油污等杂质对焊接质量的影响。

2.3 控制焊接操作：操作人员应具备专业技能，焊接过程中要保持焊接枪的稳定和焊缝的均匀。

三、焊接后检验3.1 目测检查：对焊接接头进行目测检查，检查焊缝是否均匀、无气孔、裂纹等缺陷。

3.2 器具检测：使用焊接检测仪器对焊接接头进行检测，确保焊接质量符合标准。

3.3 无损检测：对焊接接头进行无损检测，如X射线探伤、超声波检测等，确保焊接质量达到要求。

四、焊接质量记录4.1 记录焊接参数：记录焊接过程中的参数，包括电流、电压、速度等，以备日后查证。

4.2 记录焊接检测结果：记录焊接检测的结果，包括目测检查、器具检测、无损检测等，确保焊接质量可追溯。

4.3 建立焊接质量档案：建立焊接质量档案，包括焊接工艺文件、检测报告等，方便日后查阅和分析。

五、焊接质量改进5.1 分析问题原因：对焊接过程中浮现的质量问题进行分析，找出问题根源。

5.2 制定改进措施：根据问题原因制定改进措施，调整焊接工艺和操作方法。

5.3 持续改进：持续监控焊接质量，不断改进焊接工艺和控制措施，提高焊接质量水平。

通过以上几个环节的控制，可以有效提高焊接质量，确保焊接接头的坚固性和密封性，从而保证产品的质量和安全性。

焊接质量控制流程的严谨性和规范性对于企业的生产和发展具有重要意义。

焊接过程控制措施一、预热、后热及热处理1、本工程中包括的厚板的焊接都要求在焊前必须预热。

焊前预热的主要作用如下：（1）预热能减缓焊后的冷却速度，有利于焊缝金属中扩散氢的逸出，避免产生氢致裂纹。

同时也减少焊缝及热影响区的淬硬程度，提高了焊接接头的抗裂性。

（2）预热可降低焊接应力。

均匀地局部预热或整体预热，可以减少焊接区域被焊工件之间的温度差（也称为温度梯度）。

这样，一方面降低了焊接应力，另一方面，降低了焊接应变速率，有利于避免产生焊接裂纹。

（3）预热可以降低焊接结构的拘束度，对降低角接接头的拘束度尤为明显，随着预热温度的提高，裂纹发生率下降。

预热温度和层间温度的选择不仅与钢材和焊条的化学成分有关，还与焊接结构的刚性、焊接方法、环境温度等有关，应综合考虑这些因素后确定。

另外，预热温度在钢材板厚方向的均匀性和在焊缝区域的均匀性，对降低焊接应力有着重要的影响。

局部预热的宽度，应根据被焊工件的拘束度情况而定，一般应为焊缝区周围各三倍壁厚，且不得少于150-200毫米。

如果预热不均匀，不但不减少焊接应力，反而会出现增大焊接应力的情况。

焊后热处理的目的有三个：消氢、消除焊接应力、改善焊缝组织和综合性能。

焊后消氢处理，是指在焊接完成以后，焊缝尚未冷却至100℃以下时，进行的低温热处理。

一般规范为加热到200~350℃，保温2-6小时。

焊后消氢处理的主要作用是加快焊缝及热影响区中氢的逸出，对于防止低合金钢焊接时产生焊接裂纹的效果极为显著。

在焊接过程中，由于加热和冷却的不均匀性，以及构件本身产生拘束或外加拘束，在焊接工作结束后，在构件中总会产生焊接应力。

焊接应力在构件中的存在，会降低焊接接头区的实际承载能力，产生塑性变形，严重时，还会导致构件的破坏。

消应力热处理是使焊好的工件在高温状态下，其屈服强度下降，来达到松弛焊接应力的目的。

常用的方法有两种：一是整体高温回火，即把焊件整体放入加热炉内，缓慢加热到一定温度，然后保温一段时间，最后在空气中或炉内冷却。

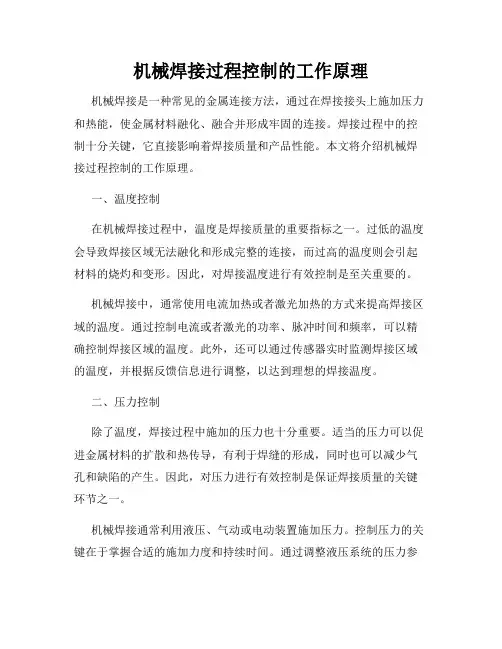

机械焊接过程控制的工作原理机械焊接是一种常见的金属连接方法，通过在焊接接头上施加压力和热能，使金属材料融化、融合并形成牢固的连接。

焊接过程中的控制十分关键，它直接影响着焊接质量和产品性能。

本文将介绍机械焊接过程控制的工作原理。

一、温度控制在机械焊接过程中，温度是焊接质量的重要指标之一。

过低的温度会导致焊接区域无法融化和形成完整的连接，而过高的温度则会引起材料的烧灼和变形。

因此，对焊接温度进行有效控制是至关重要的。

机械焊接中，通常使用电流加热或者激光加热的方式来提高焊接区域的温度。

通过控制电流或者激光的功率、脉冲时间和频率，可以精确控制焊接区域的温度。

此外，还可以通过传感器实时监测焊接区域的温度，并根据反馈信息进行调整，以达到理想的焊接温度。

二、压力控制除了温度，焊接过程中施加的压力也十分重要。

适当的压力可以促进金属材料的扩散和热传导，有利于焊缝的形成，同时也可以减少气孔和缺陷的产生。

因此，对压力进行有效控制是保证焊接质量的关键环节之一。

机械焊接通常利用液压、气动或电动装置施加压力。

控制压力的关键在于掌握合适的施加力度和持续时间。

通过调整液压系统的压力参数、调节气动系统的工作参数，或者控制电动装置的运行方式和力的大小，可以在焊接过程中实现压力的精确控制。

三、焊接速度控制焊接速度是指焊接过程中焊枪或焊头移动的速度。

焊接速度的控制直接影响着焊缝的形成、焊接强度以及焊接区域的温度分布。

过快的焊接速度会导致焊缝不充分、材料无法完全熔化，而过慢的焊接速度则容易引起过热和变形。

为了实现焊接速度的精确控制，可以采用步进电机、伺服电机或者其他自动控制装置来控制焊枪或焊头的运动。

通过设置合适的运动模式、速度和加速度，可以实现焊接速度的调节和控制。

四、气氛控制机械焊接过程中的气氛环境也需要进行控制。

有些焊接过程需要保持惰性气体的环境，以防止焊接区域受氧化或污染；而其他焊接过程则需要适量的氧气供应，以促进金属材料的氧化反应。

焊接过程控制管理程序1范围本程序规定了焊接作业文件、焊接人员、焊接材料、作业环境及设备管理等的根本要求，适用于焊接施工和管理。

2职责2.1 焊接与检测工程公司负责焊接工艺评定、公司焊工的培训、考试、发证及证件管理，并负责现场无损检测及金属试验工作。

2.2 人力资源部负责外聘焊工资质审查、证件管理及热处理人员的组织培训I、证件管理。

2.3 工程焊接技术人员负责编制焊接工艺卡或焊接作业指导书，并制订相应的风险控制措施（RCP）o2.4 施工单位负责焊接、热处理的现场实施，组织焊工上岗前的考试，并对焊接、热处理设备进行日常维护和保养。

2.5 平安保卫部门负责组织配置现场消防设备和平安标志，组织现场平安检查、监督。

2.6 质量控制部门负责组织焊接质量外观检验和最终质量验收。

2.7 经理工作部负责组织焊接、热处理、无损检测人员的定期健康检查和健康档案管理。

3程序3.1 作业流程焊接作业应执行《ZHDB308001施工过程控制程序》中的有关要求。

3.1.2焊接作业控制流程见图K3.2 文件准备3.2.1 焊接作业应准备以下文件（但不限于）：a）焊接工艺评定——由焊接技术人员核实，焊检公司评定；b）焊接、热处理工艺卡一一焊接技术人员编制；c）必要时的作业指导书（包括风险控制方案RCP）一—焊接技术人员编制；d）质量检验方案一一质控部门编制；e）焊接分项工程一览表一一焊接技术人员编制；f）分项工程焊接单线立体图一一焊接技术人员编制。

3.2.2 焊接技术人员应将以上文件向施工班组进行详细的交底，并将交底记录保存于文件包中。

3.3 作业人员控制3.3.1 焊接、热处理和无损检测人员必须持证上岗，并不得承当超越其合格证允许范围的工作。

3.3.2 承当锅炉受热面、承压管道和其他重要部件焊接的焊工（包括外借焊工），如顾客要求或三个月以上未从事焊接作业的，应进行上岗前考试。

上岗前考试由施工单位组织,试件经无损检验合格前方能上岗。

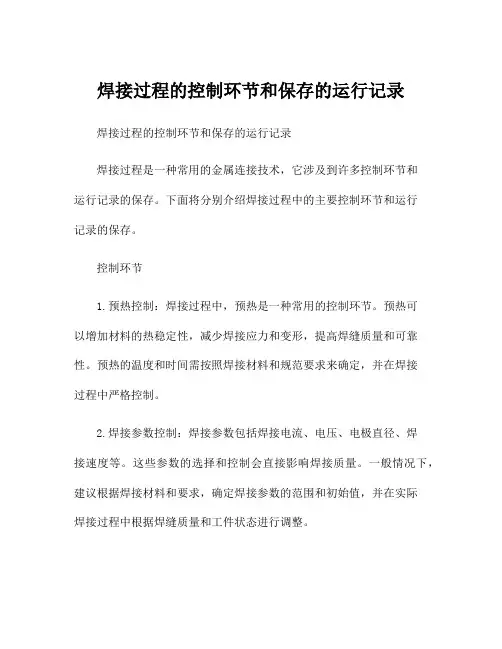

焊接过程的控制环节和保存的运行记录焊接过程的控制环节和保存的运行记录焊接过程是一种常用的金属连接技术，它涉及到许多控制环节和运行记录的保存。

下面将分别介绍焊接过程中的主要控制环节和运行记录的保存。

控制环节1.预热控制：焊接过程中，预热是一种常用的控制环节。

预热可以增加材料的热稳定性，减少焊接应力和变形，提高焊缝质量和可靠性。

预热的温度和时间需按照焊接材料和规范要求来确定，并在焊接过程中严格控制。

2.焊接参数控制：焊接参数包括焊接电流、电压、电极直径、焊接速度等。

这些参数的选择和控制会直接影响焊接质量。

一般情况下，建议根据焊接材料和要求，确定焊接参数的范围和初始值，并在实际焊接过程中根据焊缝质量和工件状态进行调整。

3.焊缝准备控制：焊缝准备是焊接过程中的重要环节，包括焊缝几何形状、尺寸和清洁度等要求。

对于要求较高的焊接，焊缝准备控制应特别注意，确保焊接接头的几何形状和尺寸满足要求，并保持焊接接头的清洁度，以提高焊接质量和可靠性。

4.焊接保护控制：焊接过程中，金属材料易受氧化和污染。

为了保护焊接过程中的金属材料和保证焊缝质量，常采用保护气体、焊接剂和防护设备等措施。

在焊接过程中需对焊接区域的气氛进行控制，保证焊接接头的质量。

运行记录的保存1.焊接过程参数记录：在焊接过程中，对焊接参数的记录是非常重要的。

包括电流、电压、焊接速度、焊接时间等参数，以便后期分析焊接结果和优化焊接工艺。

2.焊接过程问题记录：如果在焊接过程中出现问题，如焊缝质量不合格，需要记录下问题现象、可能原因和解决方法，以便后续分析和改进。

3.焊接材料质量记录：焊接过程中使用的焊接材料需记录材料的批次、规格、生产厂家等信息，以确保焊接质量，追溯可能存在的质量问题。

4.焊接设备记录：焊接设备的运行情况也需要进行记录。

包括设备的型号、使用时间、保养维修情况等，以确保设备正常工作，提供可靠的焊接条件。

5.焊接工艺规程记录：焊接过程的工艺规程是焊接过程控制的依据。

焊接过程中的质量监控与控制方法焊接是一种常用的金属连接方法，广泛应用于工业生产、建筑工程、汽车制造等领域。

然而，焊接质量的控制一直是焊接工艺中的一个重要问题。

只有确保焊接质量的稳定性和可靠性，才能保证焊接接头的强度和耐久性。

本文将探讨焊接过程中的质量监控与控制方法，以期为焊接工作提供有益的参考。

一、焊接前的准备工作在进行焊接工作之前，必须进行一系列的准备工作，以确保焊接过程的顺利进行。

首先，焊接材料的选择至关重要。

焊接材料必须与被焊接材料相容，并具有良好的焊接性能和强度。

其次，焊接设备的校验和调试也是必要的。

焊接设备必须经过严格的检测和校准，以确保其正常工作，并达到焊接工艺要求的温度和电流。

二、焊接过程中的质量监控方法焊接过程中的质量监控是确保焊接质量的重要环节。

以下是几种常用的焊接质量监控方法：1. 视觉检查：焊接过程中，焊接工人可以通过目视检查焊接接头的形状、尺寸和焊缝的状况，以判断焊接质量是否符合要求。

例如，焊接接头应具有正确的焊缝形状、均匀的焊道和无明显的缺陷等。

2. X射线检测：X射线检测是一种无损检测方法，可用于检测焊接接头中的内部缺陷，如气孔、裂纹等。

通过使用X射线机器扫描焊接接头，可以获得高清晰度的X射线照片，以评估焊接质量。

3. 超声波检测：超声波检测是另一种常用的无损检测方法。

它通过将超声波传播到焊接接头中，再通过接收和分析反射回来的信号，来检测焊接接头中的内部缺陷。

超声波检测可以有效地检测气孔、夹杂物和裂纹等问题。

4. 磁粉检测：磁粉检测是一种适用于检测表面和近表面缺陷的方法。

在焊接接头表面涂上磁粉，当磁粉颗粒遇到焊接接头中的缺陷时，会形成可见的磁粉沉积，从而可以判断焊接质量是否合格。

三、焊接过程中的质量控制方法除了质量监控外，焊接过程中的质量控制也是必不可少的。

以下是几种常用的焊接质量控制方法：1. 控制焊接参数：焊接参数的设置直接影响焊接接头的质量。

焊接参数包括焊接电流、电压、速度和温度等。

焊接工程质量控制点及控制措施焊接是创造业中常见的一种连接工艺，焊接工程的质量直接影响到产品的使用寿命和安全性。

因此，对焊接工程的质量控制至关重要。

本文将从焊接工程质量控制的角度，探讨焊接工程的质量控制点及相应的控制措施。

一、焊接前的准备工作1.1 确定焊接工艺规范：在进行焊接工程前，需要根据具体的焊接要求和材料特性确定相应的焊接工艺规范，包括焊接方法、焊接电流、焊接速度等参数。

1.2 检查焊接设备：在进行焊接前，需要对焊接设备进行检查，确保设备正常运行，焊接枪头和电极等部件完好无损。

1.3 准备焊接材料：选择合适的焊接材料，确保焊接材料的质量符合要求，避免因材料问题导致焊接质量不达标。

二、焊接过程中的质量控制2.1 控制焊接参数：在焊接过程中，需要根据焊接工艺规范控制焊接参数，包括焊接电流、焊接速度、焊接时间等，确保焊接质量稳定。

2.2 检查焊接接头：焊接完成后，需要对焊接接头进行检查，确保焊接接头的质量符合要求，避免浮现焊接缺陷。

2.3 进行焊接质量检测：对焊接完成的产品进行焊接质量检测，包括外观检查、尺寸测量、焊缝探伤等，确保焊接质量符合标准要求。

三、焊接后的质量验收3.1 进行焊接质量评定：根据焊接工艺规范和焊接质量检测结果，进行焊接质量评定，判断焊接质量是否符合要求。

3.2 记录焊接过程数据：对焊接过程中的参数和检测结果进行记录，建立焊接质量档案，为后续质量追溯提供依据。

3.3 持续改进焊接工艺：根据焊接质量评定结果和数据记录，持续改进焊接工艺，提高焊接质量和效率。

四、焊接工程质量控制的重点4.1 焊接接头质量：焊接接头是焊接工程的关键部位，需要重点控制焊接接头的质量，避免焊接缺陷和裂纹。

4.2 焊接工艺稳定性：保持焊接工艺的稳定性是焊接工程质量控制的重点，确保焊接参数和焊接质量稳定。

4.3 人员技术水平：焊接工程的质量还与焊接人员的技术水平密切相关，需要加强对焊接人员的培训和技术指导。

焊接工艺中的焊接过程控制与智能化技术随着科技的不断进步和发展，焊接技术作为一种重要的金属连接方法，也在与时俱进，不断引入控制和智能化技术来提升焊接过程的质量和效率。

本文将从焊接过程控制和智能化技术两个方面，探讨焊接工艺中的最新发展和应用。

一、焊接过程控制在传统的焊接工艺中，焊接过程通常由焊工凭借经验和技巧进行控制。

然而，人工控制存在一定的局限性，对焊缝质量的稳定性和一致性要求较高的焊接任务更容易出现问题。

为了解决这一问题，焊接过程控制技术应运而生。

1. 传感技术传感技术是焊接过程控制的基础，通过感知焊接过程中的关键参数，如温度、电流、电压等，来监测焊接质量和工艺状态。

传感器可以将这些参数转化为电信号，传输到控制系统进行实时监控。

传感技术的应用改变了传统焊接对焊工技术水平的依赖，确保焊接过程的稳定性和质量。

2. 控制算法控制算法是指根据焊接过程中的实时数据进行计算和判断，以控制焊接电源和其他相关设备的工作状态。

常见的控制算法包括PID控制、模糊控制和神经网络控制等。

这些算法通过对焊接参数进行有效的调整和优化，进一步提升焊接过程的控制性能和质量。

3. 自动化设备自动化设备是指利用机械、电子和计算机等技术，实现焊接过程的自动化操作和控制。

例如，焊接机器人可以根据预先设定的路径和参数，自动完成焊接任务，提高焊接效率和一致性。

自动化设备在大型焊接工程和高精度焊接任务中发挥着重要的作用。

二、智能化技术随着人工智能和物联网等技术的兴起，焊接工艺也逐渐引入智能化技术，实现自主控制和智能化决策。

1. 数据分析与优化通过对焊接过程中获得的大量数据进行分析和处理，可以揭示焊接参数与焊缝质量之间的关系，并寻找最佳的焊接参数组合。

智能化的数据分析方法，如机器学习和深度学习，可以帮助优化焊接过程，提高焊接质量和效率。

2. 网络化与远程监控通过将焊接设备与互联网连接，可以实现远程监控和集中管理。

焊接数据可以实时上传至云端，操作人员可以通过电脑或手机等终端远程查看焊接工艺参数和焊接质量，及时发现问题并采取措施。

焊工工艺培训：焊接过程控制要求
一、禁止焊后过度打磨焊缝；除特定要求的焊缝，焊接接头的过渡，要减少修磨频率，保证接头强度防止因过度打磨影响焊缝质量及外观。

二、打底焊焊接禁止出现未熔合、未焊透的现象，其产生原因为焊前清理不到位，坡口内有杂质，焊条角度偏斜，焊接速度过快，坡口边缘停留时间不够，电流过小，焊条在坡口根部未充分熔合，未规范选择焊接参数等。

因此焊前必须做好各项准备，对焊接过程的质量进行有效控制。

三、采用合理的焊接顺序，可以有效减少焊接应力和焊接变形。

四、焊后磁粉探伤检查后应及时清理磁粉液渍，如未及时处理，极易造成焊道、材质锈蚀。

五、采取保温措施时，保温棉未能将焊接的主焊缝全部覆盖，使保温棉达到保温效果。
