施密特触发器知识点总结
施密特触发器是一种常用的数字电路元件，用于存储和稳定输入信号的状态。
它是由两个互补滞后的非门（或称反相器）构成的。
在施密特触发器中，输入信号需要通过一个阈值电压来触发状态转换。
当输入信号超过高阈值时，输出信号将从低电平变为高电平；当输入信号低于低阈值时，输出信号将从高电平变为低电平。
这种特性使得施密特触发器能够消除输入信号的噪音和抖动，从而提供更稳定的输出信号。
施密特触发器有很多应用领域。
它常常用于数字电路中的时序信号处理和触发器设计。
例如，在计算机的内存中，施密特触发器可以用于存储和读取数据；在计时器和计数器中，施密特触发器可以用于控制信号的产生和分配；在数字通信中，施密特触发器可以用于信号调制和解调；在模拟电路的数字化转换中，施密特触发器可以用于处理连续信号的采样和保持等。
值得一提的是，施密特触发器也具有自激振荡的特性。
当输入信号持续在高和低阈值之间波动时，施密特触发器可以产生稳定的周期性输出信号，用于时钟信号的生成和调整。
总结来说，施密特触发器是一种重要的数字电路元件，具有稳定信号输出和抗干扰能力强的特点。
它在电子领域中有广泛的应用，是数字系统设计和信号处理中不可或缺的一部分。

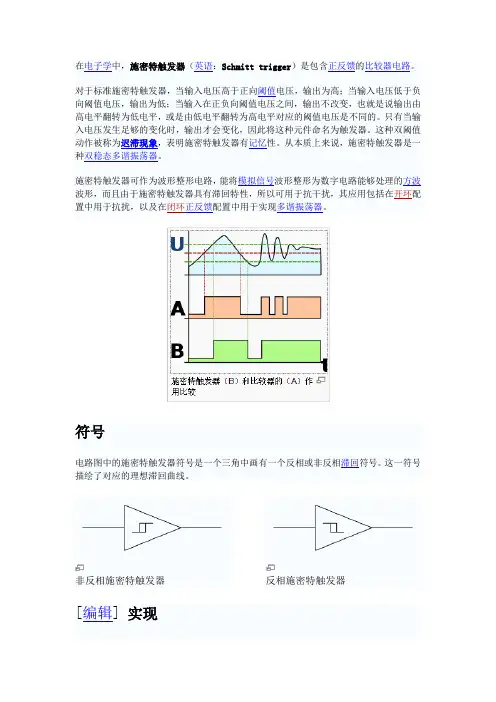

符号电路图中的施密特触发器符号是一个三角中画有一个反相或非反相滞回符号。
这一符号描绘了对应的理想滞回曲线。
非反相施密特触发器反相施密特触发器因此V in必须降低到低于时，输出才会翻转状态。
一旦比较器的输出翻转到−V S，翻转回高电平的阈值就变成了。
非反相施密特比较器典型的滞回曲线，与其符号上的曲线一致，M是电源电压，T是阈值电压这样，电路就形成了一段围绕原点的翻转电压带，而触发电平是。
只有当输入电压上升到电压带的上限，输出才会翻转到高电平；只有当输入电压下降到电压带的下限，输出才会翻转回低电平。
若R1为0，R2为无穷大（即开路），电压带的宽度会压缩到0，此时电路就变成一个标准比较器。
输出特性如右图所示。
阈值T由给出，输出M的最大值是电源轨。
实际配置的非反相施密特触发电路如下图所示。
反相施密特触发器的滞回曲线上述电路满足如下关系：其中U1和U2是阈值电压，U v是电源电压。
[编辑]两个晶体管实现的施密特触发器在使用正反馈配置实现的施密特触发器中，比较器自身可以实现的大部分复杂功能都没有使用。
因此，电路可以用两个交叉耦合的晶体管来实现（即晶体管可以用另外一种方式来实现输入级）。
基于2个晶体管的施密特触发电路如下图所示。
通路R K1 R1 R2设定了晶体管T2的基极电压，不过，这一分压通路会受到晶体管T1的影响，如果T1开路，通路将会提供更高的电压。
因此，在两个状态间翻转的阈值电压取决于触发器的现态。
对于如上所示的NPN晶体管，当输入电压远远低于共射极电压时，T1不会导通。
晶体管T2的基极电压由上述分压电路决定。
由于接入负反馈，共射极上所加的电压必须几乎与分压电路上所确定的电压几乎一样高，这样就能使T2导通，并且触发器的输出是低电平状态。
当输入电压（T1基极电压）上升到比电阻R E上的电压（射极电压）稍高时，T1将会导通。
当T1开始导通时，T2不再导通，因为此时分压通路提供的电压低于T2基极电压，而射极电压不会降低，因为T1此时消耗通过R E的电流。
