一、什么是“荧光”？

荧光，又作“萤光”，是指一种光致发光的冷发光现象。当某种常温物质经某种波长的入射光（通常是紫外线或X射线）照射，吸收光能后进入激发态，并且立即激发并发出比入射光的波长长的反射光（通常波长在可见光波段）；而且一旦停止入射光，发光现象也随之立即消失。具有这种性质的反射光就被称之为荧光。在日常生活中，人们通常广义地把各种微弱的光亮都称为荧光，而不去仔细追究和区分其发光原理。

物质经过紫外线照射后发出荧光的现象可分为两种情况，第一种是自发荧光，如叶绿素、血红素等经紫外线照射后，能发出红色的荧光，称为自发荧光；第二种是诱发荧光，即物体经荧光染料染色后再通过紫外线照射发出荧光，称为诱发荧光。

二、纸币上的荧光是什么荧光？

应该属于诱发荧光，这要从纸币的油墨防伪技术上来分析。油墨是印制钞票最主要的成分之一。具有防伪性能的油墨一般称安全油墨或防伪油墨。常用的主要有以下几种：

1、有色荧光油墨

用这种油墨印刷的图案在普通光线下看是一种颜色，但在紫外光照射下会看到它发出明亮的荧光，甚至呈现出另一种颜色。有色荧光油墨一般应用在钞票某一个固定的位臵或某种花纹图案上。

2、无色荧光油墨

这种油墨的印刷图案在普通光下是看不见的，而在紫外光下可看见发出明亮的荧光。如第五套人民币各面额纸币上均使用了这种油墨。

3、磁性油墨

磁性油墨的应用历史较悠久，但多是做为一项定性指标。现代钞票多将磁性油墨做为一项定量检测指标用于机读，同时也增加了伪造难度。

4、光变油墨

光变油墨采用了一种特殊的光可变材料，印成图案后，随着观察角度的不同，图案的颜色会出现变化，由一种颜色变为另一种颜色。如第五套人民币100元、50元纸币正面右下角的面额数字即是使用光变油墨印刷的。

5、防复印油墨

用彩色复印机复制钞票时，这种油墨印刷的图案会发生颜色变化，致使复印出来的色调与原来票面上的色调完全不同。如日元上就使用了这种油墨。

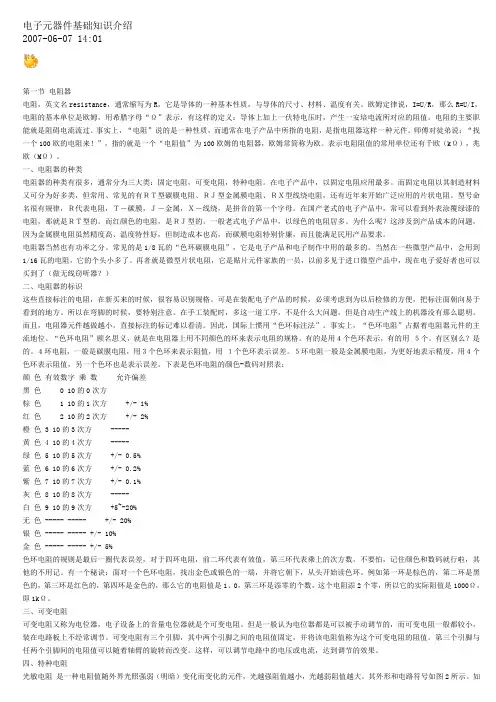

电子元器件基础知识介绍

2007-06-07 14:01

第一节 电阻器

电阻，英文名resistance，通常缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。欧姆定律说，I=U/R，那么R=U/I，电阻的基本单位是欧姆，用希腊字母“Ω”表示，有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。电阻的主要职能就是阻碍电流流过。事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。师傅对徒弟说：“找一个100欧的电阻来！”，指的就是一个“电阻值”为100欧姆的电阻器，欧姆常简称为欧。表示电阻阻值的常用单位还有千欧（kΩ），兆欧（MΩ）。

一、电阻器的种类

电阻器的种类有很多，通常分为三大类：固定电阻，可变电阻，特种电阻。在电子产品中，以固定电阻应用最多。而固定电阻以其制造材料又可分为好多类，但常用、常见的有ＲＴ型碳膜电阻、ＲＪ型金属膜电阻、ＲＸ型线绕电阻，还有近年来开始广泛应用的片状电阻。型号命名很有规律，Ｒ代表电阻，Ｔ－碳膜，Ｊ－金属，Ｘ－线绕，是拼音的第一个字母。在国产老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是ＲＴ型的。而红颜色的电阻，是ＲＪ型的。一般老式电子产品中，以绿色的电阻居多。为什么呢？这涉及到产品成本的问题，因为金属膜电阻虽然精度高、温度特性好，但制造成本也高，而碳膜电阻特别价廉，而且能满足民用产品要求。

电阻器当然也有功率之分。常见的是1/8瓦的“色环碳膜电阻”，它是电子产品和电子制作中用的最多的。当然在一些微型产品中，会用到1/16瓦的电阻，它的个头小多了。再者就是微型片状电阻，它是贴片元件家族的一员，以前多见于进口微型产品中，现在电子爱好者也可以买到了（做无线窃听器？）

二、电阻器的标识

这些直接标注的电阻，在新买来的时候，很容易识别规格。可是在装配电子产品的时候，必须考虑到为以后检修的方便，把标注面朝向易于看到的地方。所以在弯脚的时候，要特别注意。在手工装配时，多这一道工序，不是什么大问题，但是自动生产线上的机器没有那么聪明。而且，电阻器元件越做越小，直接标注的标记难以看清。因此，国际上惯用“色环标注法”。事实上，“色环电阻”占据着电阻器元件的主流地位。“色环电阻”顾名思义，就是在电阻器上用不同颜色的环来表示电阻的规格。有的是用４个色环表示，有的用 ５个。有区别么？是的。４环电阻，一般是碳膜电阻，用３个色环来表示阻值，用 １个色环表示误差。５环电阻一般是金属膜电阻，为更好地表示精度，用４个色环表示阻值，另一个色环也是表示误差。下表是色环电阻的颜色-数码对照表：

电容器俗称电容。它是在两个金属电机之间夹了一层电介质构成。所以它具

荷的能力。所以在理论上，它对直流电流具有 隔断的作用，而交流电流则可以通过着交流频率越高，它通过电流的能力也越强。一些常用电容器外观见图1。

图(1)

电容在电子线路中也是广泛应用的器件之一。我们多采用它来滤波、隔直、交

合、交流旁路等，也用它和电感元件一起组成振荡电路。电容的分类：

按照电介质的不同，电容有很多种。我们常见、常用的电容主要有：

名

称优点缺点主要应

用

瓷

片

电

容体积特别

小，高频

损耗少，

耐高温，

价格低廉容量小普遍应

用

涤

纶

电

容体积小，

容量大

电

解

电

容容量特别

大铝电解电容

漏电大，容

量不准确。

钽电解电容

性能好但价

格高耦合、

滤波

性能稳

云

母

电

容定，耐高

温、高

压。高频

性能好价格高发光二

极管

纸

介

电

容体积较

小，容量

较大、价

格低高频性能较

差

我们在大多数的电子制作中，经常应用的是瓷片电容和电解电容。

按照结构的不同，我们将容量固定的电容称为固定电容，而可以调节的称为可

半可调电容。普通收音机选台的就是使用可变电容。

我们在线路图中常用“C”来代表电容，用图2的符号来表示固定电容，用图3号来表示半可变电容，图4表示可变电容，图5表示双联可变电容。

电解电容一 般容量比较大，从1UF到10000UF都比较常见，它是有正负极之份的

元件，在使用中正极节高电位端，负极接低电位端，不能够反接。电解电容又分为

解、钽电解、铌电解，市面常见的是前两种，其中钽电解常被一些音响发烧友用于系统。电解电容我们常用图6的符号表示。

图6：电解电容的标示符号

电容的主要性能参数：

1、 电容标称容量。描述电容容量大小的参数，单位为“法（F）”。在实际应用

中，以“法”出现的电容很少见到，我们常用的、常见的是其他拓展单位：“微

法” （μF）和“皮法”(pf)。其单位换算公式：

1F=1,000,000μF (106μF)=1,000,000,000,000pF (1012pF)

2、 耐压。也叫额定工作电压。是指电容规定的温度范围内，它能够长期可靠工

第1页 电子元器件基础知识介绍 电子元器件基础知识（1）——电阻 导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。一、电阻的型号命名方法： 国产电阻器的型号由四部分组成（不适用敏感电阻） 第一部分：主称 ，用字母表示，表示产品的名字。如R表示电阻，W表示电位器。 第二部分：材料 ，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。 第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。1-普通、2-普通、3-超高频 、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。 第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等 例如：R T 1 1 型普通碳膜电阻 二、电阻器的分类 1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。 2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。 3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。 4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。 三、主要特性参数 1、标称阻值：电阻器上面所标示的阻值。 2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级 3、额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。 线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500 非线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、5、10、25、50、100 4、额定电压：由阻值和额定功率换算出的电压。 5、最高工作电压：允许的最大连续工作电压。在低气压工作时，最高工作电压较低。 6、温度系数：温度每变化1℃所引起的电阻值的相对变化。温度系数越小，电阻的稳定性越好。阻值随温度升高而增大的为正温度系数，反之为负温度系数。 7、老化系数：电阻器在额定功率长期负荷下，阻值相对变化的百分数，它是表示电阻器寿命长短的参数。 8、电压系数：在规定的电压范围内，电压每变化1伏，电阻器的相对变化量。 9、噪声：产生于电阻器中的一种不规则的电压起伏，包括热噪声和电流噪声两部分，热噪声是由于导体内部不规则的电子自由运动，使导体任意两点的电压不规则变化。 四、电阻器阻值标示方法 1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。 第2页 2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。 表示允许误差的文字符号 文字符号 D F G J K M 允许偏差 ±0.5% ±1% ±2% ±5% ±10% ±20% 3、数码法：在电阻器上用三位数码表示标称值的标志方法。数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。偏差通常采用文字符号表示。 4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。国外电阻大部分采用色标法。 黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9、金-±5%、银-±10%、无色-±20% 当电阻为四环时，最后一环必为金色或银色，前两位为有效数字， 第三位为乘方数，第四位为偏差。 当电阻为五环时，最後一环与前面四环距离较大。前三位为有效数字， 第四位为乘方数， 第五位为偏差。 第3页 五、常用电阻器 1、电位器 电位器是一种机电元件，他靠电刷在电阻体上的滑动，取得与电刷位移成一定关系的输出电压。 1.1 合成碳膜电位器 电阻体是用经过研磨的碳黑，石墨，石英等材料涂敷于基体表面而成，该工艺简单，是目前应用最广泛的电位器。特点是分辩力高耐磨性好，寿命较长。缺点是电流噪声，非线性大， 耐潮性以及阻值稳定性差。 1.2 有机实心电位器 有机实心电位器是一种新型电位器，它是用加热塑压的方法，将有机电阻粉压在绝缘体的凹槽内。有机实心电位器与碳膜电位器相比具有耐热性好、功率大、可靠性高、耐磨性好的优点。但温度系数大、动噪声大、耐潮性能差、制造工艺复杂、阻值精度较差。在小型化、高可靠、高耐磨性的电子设备以及交、直流电路中用作调节电压、电流。 1.3 金属玻璃铀电位器 用丝网印刷法按照一定图形，将金属玻璃铀电阻浆料涂覆在陶瓷基体上，经高温烧结而成。特点是：阻值范围宽，耐热性好，过载能力强，耐潮，耐磨等都很好，是很有前途的电位器品种，缺点是接触电阻和电流噪声大。 1.4 绕线电位器 绕线电位器是将康铜丝或镍铬合金丝作为电阻体，并把它绕在绝缘骨架上制成。绕线电位器特点是接触电阻小，精度高，温度系数小，其缺点是分辨力差，阻值偏低，高频特性差。主要用作分压器、变阻器、仪器中调零和工作点等。 1.5 金属膜电位器 金属膜电位器的电阻体可由合金膜、金属氧化膜、金属箔等分别组成。特点是分辩力高、耐高温、温度系数小、动噪声小、平滑性好。 1.6 导电塑料电位器 用特殊工艺将DAP（邻苯二甲酸二稀丙脂）电阻浆料覆在绝缘机体上，加热聚合成电阻膜，或将DAP电阻粉热塑压在绝缘基体的凹槽内形成的实心体作为电阻体。特点是：平滑性好、分辩力优异耐磨性好、寿命长、动噪声小、可靠性极高、耐化学腐蚀。用于宇宙装置、导弹、飞机雷达天线的伺服系统等。 1.7 带开关的电位器 有旋转式开关电位器、推拉式开关电位器、推推开关式电位器 1.8 预调式电位器 预调式电位器在电路中，一旦调试好，用蜡封住调节位置，在一般情况下不再调节。 1.9 直滑式电位器 采用直滑方式改变电阻值。 1.10 双连电位器 有异轴双连电位器和同轴双连电位器 1.11 无触点电位器 无触点电位器消除了机械接触，寿命长、可靠性高，分光电式电位器、磁敏式电位器等。 2、实芯碳质电阻器 用碳质颗粒壮导电物质、填料和粘合剂混合制成一个实体的电阻器。特点：价格低廉，但其阻值误差、噪声电压都大，稳定性差，目前较少用。 3、绕线电阻器 用高阻合金线绕在绝缘骨架上制成，外面涂有耐热的釉绝缘层或绝缘漆。绕线电阻具有较低的温度系数，阻值精度高， 稳定性好，耐热耐腐蚀，主要做精密大功率电阻使用，缺点是高频性能差，时间常数大。 第4页 4、薄膜电阻器 用蒸发的方法将一定电阻率材料蒸镀于绝缘材料表面制成。主要如下： 4.1 碳膜电阻器 将结晶碳沉积在陶瓷棒骨架上制成。碳膜电阻器成本低、性能稳定、阻值范围宽、温度系数和电压系数低，是目前应用最广泛的电阻器。 4.2 金属膜电阻器。 用真空蒸发的方法将合金材料蒸镀于陶瓷棒骨架表面。金属膜电阻比碳膜电阻的精度高，稳定性好，噪声， 温度系数小。在仪器仪表及通讯设备中大量采用。 4.3 金属氧化膜电阻器 在绝缘棒上沉积一层金属氧化物。由于其本身即是氧化物，所以高温下稳定，耐热冲击，负载能力强。 4.4 合成膜电阻 将导电合成物悬浮液涂敷在基体上而得，因此也叫漆膜电阻。由于其导电层呈现颗粒状结构，所以其噪声大，精度低，主要用他制造高压， 高阻， 小型电阻器。 5、金属玻璃铀电阻器 将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上。 耐潮湿， 高温， 温度系数小，主要应用于厚膜电路。 6、贴片电阻SMT 片状电阻是金属玻璃铀电阻的一种形式，他的电阻体是高可靠的钌系列玻璃铀材料经过高温烧结而成，电极采用银钯合金浆料。体积小，精度高，稳定性好，由于其为片状元件，所以高频性能好。 7、敏感电阻 敏感电阻是指器件特性对温度，电压，湿度，光照，气体， 磁场，压力等作用敏感的电阻器。 敏感电阻的符号是在普通电阻的符号中加一斜线，并在旁标注敏感电阻的类型，如：t. v等。 7.1、压敏电阻 主要有碳化硅和氧化锌压敏电阻，氧化锌具有更多的优良特性。 7.2、湿敏电阻 由感湿层，电极，绝缘体组成，湿敏电阻主要包括氯化锂湿敏电阻，碳湿敏电阻，氧化物湿敏电阻。氯化锂湿敏电阻随湿度上升而电阻减小，缺点为测试范围小，特性重复性不好，受温度影响大。碳湿敏电阻缺点为低温灵敏度低，阻值受温度影响大，由老化特性，较少使用。氧化物湿敏电阻性能较优越，可长期使用，温度影响小，阻值与湿度变化呈线性关系。有氧化锡，镍铁酸盐，等材料。 7.3、光敏电阻 光敏电阻是电导率随着光量力的变化而变化的电子元件，当某种物质受到光照时，载流子的浓度增加从而增加了电导率，这就是光电导效应。 7.4、气敏电阻 利用某些半导体吸收某种气体后发生氧化还原反应制成，主要成分是金属氧化物，主要品种有：金属氧化物气敏电阻、复合氧化物气敏电阻、陶瓷气敏电阻等。 7.5、力敏电阻 力敏电阻是一种阻值随压力变化而变化的电阻，国外称为压电电阻器。所谓压力电阻效应即半导体材料的电阻率随机械应力的变化而变化的效应。可制成各种力矩计，半导体话筒，压力传感器等。主要品种有硅力敏电阻器，硒碲合金力敏电阻器，相对而言，合金电阻器具有更高灵敏度。 7.6、热敏电阻 热敏电阻是敏感元件的一类,其电阻值会随着热敏电阻本体温度的变化呈现出阶跃性的变化,具有半导体特性. 热敏电阻按照温度系数的不同分为: 正温度系数热敏电阻(简称PTC热敏电阻) 负温度系数热敏电阻(简称NTC热敏电阻) 正温度热敏电阻(PTC Thermistor) 第5页 PTC是Positive Temperature Coefficient 的缩写,意思是正的温度系数,泛指正温度系数很大的半导体材料或元器件.通常我们提到的PTC是指正温度系数热敏电阻,简称PTC热敏电阻. PTC热敏电阻是一种典型具有温度敏感性的半导体电阻,超过一定的温度(居里温度)时, 它的电阻值随着温度的升高呈阶跃性的增高. PTC热敏电阻根据其材质的不同分为: 陶瓷PTC热敏电阻 有机高分子PTC热敏电阻 目前大量被使用的PTC热敏电阻种类: 恒温加热用PTC热敏电阻 过流保护用PTC热敏电阻 空气加热用PTC热敏电阻 延时启动用PTC热敏电阻 传 感 器用PTC热敏电阻 自动消磁用PTC热敏电阻 一般情况下,有机高分子PTC热敏电阻适合过流保护用途,陶瓷PTC热敏电阻可适用于以上所列各种用途. 负温度热敏电阻(NTC Thermistor) 第6页 NTC是Negative Temperature Coefficient 的缩写,意思是负的温度系数,泛指负温度系数很大的半导体材料或元器件.通常我们提到的NTC是指负温度系数热敏电阻,简称NTC热敏电阻. NTC热敏电阻是一种典型具有温度敏感性的半导体电阻,它的电阻值随着温度的升高呈阶跃性的减小. NTC热敏电阻是以锰、钴、镍和铜等金属氧化物为主要材料，采用陶瓷工艺制造而成的.这些金属氧化物材料都具有半导体性质，因为在导电方式上完全类似锗、硅等半导体材料.温度低时，这些氧化物材料的载流子（电子和孔穴）数目少，所以其电阻值较高；随着温度的升高，载流子数目增加，所以电阻值降低. NTC热敏电阻根据其用途的不同分为: 功率型NTC热敏电阻 补偿型NTC热敏电阻 测温型NTC热敏电阻 电子元器件基础知识（2）——电容 电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合， 旁路，滤波，调谐回路， 能量转换，控制电路等方面。用C表示电容，电容单位有法拉（F）、微法拉（uF）、皮法拉（pF）,1F
