设备装配作业指导书

装配作业指导书一、背景介绍装配作业指导书是为了指导装配操作人员正确、高效地完成装配任务而编写的一份文档。

它包含了装配过程中的步骤、注意事项、安全要求以及质量控制要求等内容，旨在确保装配过程的顺利进行，产品质量的稳定和提高。

二、装配作业指导书的编写原则1. 准确性：装配作业指导书的内容必须准确无误，确保操作人员按照指导书的要求进行装配，避免出现错误和质量问题。

2. 详细性：指导书应尽可能详细地描述每个装配步骤，包括所需工具、材料、操作方法等，以便操作人员能够清晰地理解和执行。

3. 清晰性：指导书应使用简明清晰的语言，避免使用专业术语或难以理解的词汇，确保操作人员能够准确理解指导书的内容。

4. 逻辑性：指导书的内容应按照装配过程的逻辑顺序进行编写，确保操作人员能够按照正确的顺序进行装配。

5. 规范性：指导书应符合公司的装配标准和规范，确保装配过程的一致性和标准化。

三、装配作业指导书的结构1. 封面：包含装配作业指导书的名称、版本号、编写日期等基本信息。

2. 目录：列出指导书中各个章节的标题和页码，方便操作人员快速定位所需信息。

3. 引言：对装配作业指导书的目的、背景和适用范围进行简要介绍。

4. 装配过程：按照装配的逻辑顺序，详细描述每个装配步骤，包括所需工具、材料、操作方法等。

每个步骤应使用清晰的语言和图示进行说明，确保操作人员能够准确理解和执行。

5. 注意事项：列出装配过程中需要特别注意的事项，如安全要求、操作注意事项等，以确保操作人员的安全和装配质量。

6. 质量控制要求：列出装配过程中需要进行的质量控制措施和要求，如检查、测试、记录等，以确保装配质量的稳定和提高。

7. 常见问题解答：列出装配过程中常见的问题和解决方法，以帮助操作人员快速解决问题。

8. 附录：包含一些与装配相关的附加信息，如工具清单、材料清单、装配图纸等。

四、装配作业指导书的编写流程1. 收集资料：与设计、工艺、质量等相关部门合作，收集装配过程中所需的资料和信息。

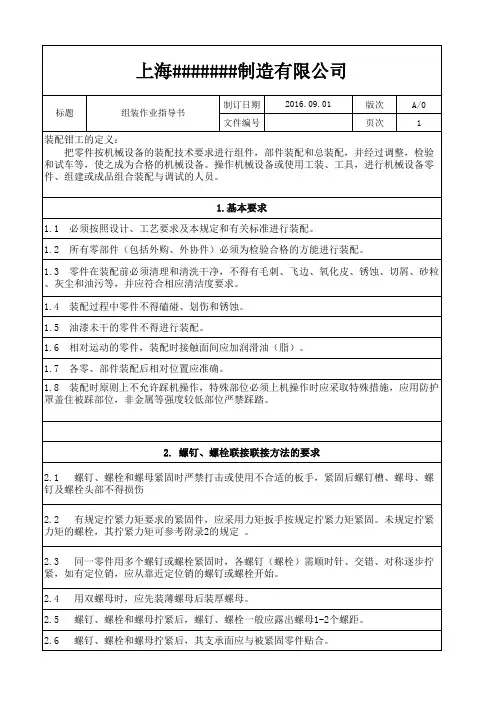

制订日期版次A/0文件编号页次4#######制造有限公司标题组装作业指导书2016.09.01附录1．直线导轨的安装要求及要点：1.1基准边和非基准边的差异非互换型的直线导轨使用时需要注意基准面和非基准面的差异。

基准侧的精度比非基准侧的精度要高，可作为零件止口的承靠边.如下图所示，滑块的基准边为精加工的侧边，若两侧边都为精加工面，此滑块为互换型滑块，两侧都可以作为安装的基准边。

直线导轨的基准边为箭头指向的边，若没有箭头标记则两侧都可以作为基准边。

7.回转支承的安装7.1. 回转支承安装前，回转支承的安装基准面和零件的安装面必须清理干净，去除油污，毛刺，油漆，以及其他异物。

并根据不同的使用条件填充润滑脂。

7.2. 回转支承填充钢珠处的堵头请安装于非主负荷区域，10点-2点钟方向7.3 回转支承吊装到位时，请用塞尺检查零件安装面的平整度，如有间隙应重新进行机械加工，如果不能再进行加工应采用局部垫铜皮消除间隙，防止螺栓拧紧后回转支承变形影响回转支承的性能7.4. 拧紧螺栓应按照180°方向对称连续地进行。

最后通过一遍，保证圆周上的螺栓有相同的预紧力1.2导轨的接头导轨的接头必须按照导轨上的标记来进行安装，以保证直线导轨的精度。

且建议配对的导轨接头位置能够错开1.3导轨的安装1.3.1.清除零件安装面的杂质及污物1.3.2.将导轨平稳地放在零件上，使导轨的基准侧贴紧零件的安装面1.3.3.将所有螺栓都装配到安装孔以确认孔距是否准确，并将导轨底部的安装面大概固定在零件的安装面上1.3.4.使用扭矩扳手将螺栓按指定的扭矩力依次锁紧。

1.3.5.按照步骤1-4安装其他导轨。

1.4滑块的安装锁紧滑块的固定螺栓，请按照下图1-4的顺序执行。

附录2 一般螺栓拧紧力矩表。

装配作业指导书一、引言装配作业指导书是为了指导装配人员正确、高效地完成装配任务而编写的文档。

本指导书旨在提供详细的装配步骤、操作要点、注意事项等信息，以确保装配过程的顺利进行，并保证最终产品的质量和性能符合要求。

二、装配前准备1. 确认所需装配的产品型号和规格。

2. 准备所需的装配工具和设备，包括螺丝刀、扳手、电动工具等。

3. 检查装配零部件的完整性和质量，确保没有损坏或者缺陷。

4. 清洁工作区域，确保没有杂物和灰尘。

三、装配步骤1. 根据产品的装配图纸和说明书，确定装配的顺序和方法。

2. 将产品的主要组件放置在装配工作台上，确保易于操作和安全。

3. 按照装配图纸的要求，逐步装配各个零部件。

注意正确拧紧螺丝和连接件，确保装配的坚固性。

4. 定期检查装配过程中的质量和准确性，确保每一个步骤都正确无误。

5. 在装配过程中，遵循安全操作规程，如佩戴防护手套、眼镜等。

6. 如遇到装配难点或者问题，及时与相关技术人员或者主管进行沟通和协调。

四、操作要点1. 子细阅读装配图纸和说明书，确保理解和掌握每一个装配步骤的要求。

2. 在装配过程中，注意零部件的编号和位置，避免混淆和错误装配。

3. 确保装配过程中的环境整洁，避免灰尘和杂物进入产品内部。

4. 注意装配过程中的细节，如罗纹的方向、零部件的对齐等，确保装配的精确性和质量。

5. 如遇到装配难点或者疑问，及时向相关人员寻求匡助和指导。

五、注意事项1. 在装配过程中，严禁使用损坏或者不合格的零部件。

2. 如遇到装配过程中的质量问题或者异常情况，应即将住手装配，并上报相关人员。

3. 在装配过程中，严禁随意更改或者调整产品的设计参数和规格。

4. 每一个装配人员都应具备相应的技术知识和经验，以确保装配的准确性和质量。

5. 完成装配后，进行必要的检查和测试，确保产品的功能正常和性能稳定。

六、总结装配作业指导书是装配人员在进行装配任务时的重要参考文档。

通过严格按照指导书的要求进行装配，可以确保装配的质量和效率，提高产品的可靠性和性能。

装配车间作业指导书范本装配前的准备工作支架装配是支架最终质量的保证，应严格执行下道工序检验上道工序每人工人既是操作者也是检查员。

为更好地指导液压支架的装配工作，明确质量责任，确保液压支架的质量稳步提高,特制定本作业指导书。

1、从车间主任、班组长、检查员到每一个装配人员，自觉开展自检、互检活动，严把质量关。

做到不合格品不接受，不合格品的不装配，发现不合格品，要及时隔离、反馈，根据不合格品处理报告的要求处置不合格品。

2、每个员工要熟悉液压支架装配作业指导书，装配前要看懂液压支架装配图、液压原理图及液压系统布置图。

3、进入车间内的每个员工，要按规定要求穿戴好劳动防护用品，行车工、电焊工、气割工。

又车工等要持证上岗，严禁无证操作。

4、各种立柱、千斤顶、铸造件、锻压件、销轴、阀类及管路系统，要凭合格证及抽检报告办理领用手续。

立柱、千斤顶要按照技术协议要求的颜色进行喷漆。

5、结构件喷漆前必须清磨好电焊飞溅、气割和孔等工序产生的毛刺，才能喷底漆，面漆。

未喷漆的结构件禁止装配。

液压支架的装配1、按照液压支架总装图纸备产相关零部件，要确保零部件是合格的。

2、装配顺序:、底座: 按照图纸要求，在底座的中部安装固定好推移杆及推杆油缸，推移杆上装上十字连接头及推移竖销和推移横销，推移横销要按技术协议配挡圈，各种销轴上要配产开口销，装上立柱及立柱压板(或销子) ，放顶煤液压支架要安装连接头、拉后溜油缸、连环卡及拉后溜的圆环链，安装前后连杆，固定好销轴。

、顶梁: 按照技术协议，安装侧护板油缸、弹簧及弹簧导杆、活动侧护板系统。

、掩护梁(或尾梁) : 按照技术协议，安装活动侧护板油缸、弹簧及弹簧导杆、活动侧护板等组件。

、用行车吊起掩护梁 (或尾梁)，分别与前后连杆连接，穿上销轴及方挡销。

、用行车吊起顶梁与掩护梁对接，穿上销轴和方挡销，在立柱顶部放上立柱顶销，升起立柱到顶梁的柱帽中，穿上立柱横销即可。

6、改善装配环境，要有高压胶管货架和装配案子或装配小车，装配要划线固定位置，每个位置上要配置一辆周转车(或装配案子) ，所有的销轴全部放在车上，严禁销轴等小配件落地。
