220kV变电站设计说明书1.1 220kV变电站在国发展现状与趋势电力工业是国民经济的重要部门之一，它是负责把自然界提供的能源转换为供人们直接使用的电能的产业。

它即为现代工业、现代农业、现代科学技术和现代国防提供不可少的动力，又和广大人民群众的日常生活有着密切的关系。

电力工业的发展必须优先于其他的工业部门，整个国民经济才能不断前进。

但是，随着近年来我国国民经济的高速发展与人民生活用电的急剧增长，电力行业的发展水平越来越高，特别是在电的输送方面有了更高的要求。

因此，确定合理的变压器的容量是变电所安全可靠供电和网络经济运行的保证。

在选择主变压器时，要根据原始资料和设计变电所的自身特点，在满足可靠性的前提下，要考虑到经济来选择主变压器。

1.2 220kV变电站设计规（1）国家电网公司《关于印发<国家电网公司110（66）～500kV变电站通用设计修订工作启动会议纪要>的通知》（基建技术〔2010〕188号)（2）《国家电网公司220kV变电站典型设计》（2005版）（3）《国家电网公司输变电工程通用设备（2009年版）》（4）《国家电网公司输变电工程典型设计-220kV变电站二次系统部分》（2007年版）（5）Q/GDW166-2007 《国家电网公司输变电工程初步设计容深度规定》（6）Q/GDW204-2009 《220kV变电站通用设计规》（7）Q/GDW383-2009 《智能变电站技术导则》（8）Q/GDW393-2009 《110（66）～220kV智能变电站设计规》（9）Q/GDW161-2007 《线路保护及辅助装置标准化设计规》1.3变电站位置的选择图1为广西大学西校园用电量比较大的建筑物简化地图，对于变电站位置的选取，我们通常选择图形的几何中心位置，但根据实际情况，我们应该考虑到：第一，为保证安全，变电站应该选择放在人少走动的位置。

第二，变电站的选择应该距离二级负荷比较近的位置,这样可以保证在发生故障的时候二级负荷仍然能够得到供电。

91科技资讯 S CI EN CE & T EC HNO LO GY I NF OR MA TI ON 动力与电气工程本文主要针对主变压器周边包括主变巡视平台、110kV GIS及中性点设备等在设计中存在的几个问题加以讨论,希望引起有关人员的注意。

1 综合配电楼主变巡视平台围栏的处理典型设计中在综合配电楼二层主变压器侧设了一条室外平台,供操作队巡视主变的运行情况。

该平台贯通3台主变,长度约40m。

在典设之前,一般设主变门型架,平台栏杆高度为1.2m,为建筑常用的栏杆做法。

典设出版后,为简化布置,取消了主变门型架,导线不经门型架吊装,从110kV GIS套管直接引至主变110kV侧套管,这样导线向平台方向偏移,对安全距离就有了要求,故将巡视平台的栏杆改为网状围栏,高度1.8m,目的是满足屋外配电装置的最小安全净距A1。

A1的定义是:网状遮拦向上延伸线距地面2.5m处与遮拦上方带电部分之间的距离(110kV为1m)。

不知是出于美观的考虑,还是没有注意到网状遮拦的定义(网状遮拦网孔不应大于40×40mm),建筑设计实施时仍按建筑栏杆处理,高度也不愿意按1.8m处理,有些站做成了1.2m,其效果接近于栅状遮拦。

所幸的是虽按栅状遮拦处理,设备采购所订的110kV GIS进线套管型式是前挑式,仍能满足栅状遮拦至带电部分的距离B1(1.65m);如果110kV GIS进线套管型式是竖直式,从110kV GIS套管引向主变套管的导线与围栏的安全净距很难满足要求,即使满足,也使巡视人员感到畏惧。

所以围栏一定要严格按照网状围栏的做法处理。

另外,有设计人员对典设布置中带电部分与巡视平台的安全距离提出疑问。

按照安全净距D的定义:带电部分与建筑物、构筑物边沿部分之间的距离(110kV为2.9m,220kV为3.8m),套用此值来考察主变套管与巡视平台及防火墙的安全净距都不满足要求,故防火墙的爬梯要加护网设锁,禁止攀登,而巡视平台则要严格按网状围栏处理,目的是周边建筑物、构筑物在主变运行时是严禁上人检修活动的,只有这样才能不受D 值约束。

置。
３ ． ２保护采样 、跳 闸方式的转 变 为 了满 足继 电保护 装置 对 电流 电压量 采 样 以及 保护 出 口跳 闸 的可靠 性及 实 时性 的要
在 一次设 备智能化、设备检修状态化和二次设 智 能终端等构 成，是一次设备与间隔层设备的 求 ，同时 出于降低 工程造 价的 目的 ，智能变 电 备 网络 化，其中二次设备在采样方式和组 网形 转换接 口，完 成电流电压量的采样、设备运行 站保护采样和跳 闸均采用 “ 直采直跳” 。考虑 式上都 发生了重大的变化，随着 电力技术 的进 状 态信 号的监测 和分合 闸命令 的执 行等。 到全 站保护装置均 为就地下放布置 ，故 Ｓ Ｖ采 步 ，越 来越多的新技术应用到二次系 统中，因 用 点对点方式 ，２ ２ ０ ｋ Ｖ及 ｌ １ ０ ｋ Ｖ ＧＯ ＯＳ Ｅ为独 ３ 智能变 电站 与常规 变电站 的二 次设 备 此研 究智能变 电站的二次系统设计和设备配置 立组双 星形 网方式。 目前随着保护就地化推广 有 着重 要的意义。 比较 及 优势 展现 ，出现 了不 少关 于 ２ ２ ０ ｋ Ｖ分 布式
Ｉ ｌ ｌ ／ Ｉ Ｖ 区 通 信 网 关 机
站控层设备配置 【 关键词 】智能变电站 系统结构 二 次设备 配
置
站控层 交换机 × ２ 规约转换
通信规约
１ ０ ３ ／ ｍｏ ｄ ｂ ｕ ｓ等 量等功能。
站控层交换机 × ４ ６ １ ８ ５ ０
１ 概 述

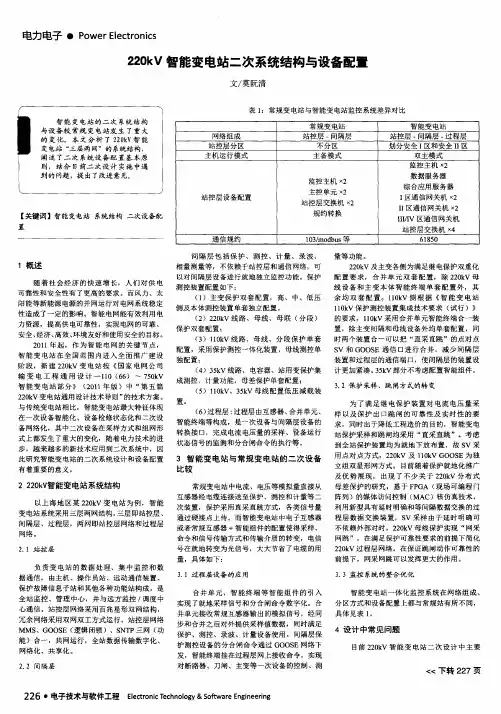

随着 社 会经济 的快速 增长 ，人们 对供 电 可靠性和安全性有 了更高的要求。而风力、太 阳能等新能源 电源 的并网运 行对 电网系统稳定 性造成 了一定 的影 响。智能电网能有效利用 电 力资源 ，提高供 电可靠 性，实现电网的可靠、 安全 、 经济 、 高效、 环境友好和使用安全的 目标 。 ２ ０ １ １年起 ，作 为智 能 电网的关 键节 点 ， 智 能变 电站 在全 国范 围 内进入 全面 推广 建设 阶 段，新 建 ２ ２ ０ ｋ Ｖ变 电站 按 《 国 家 电 网 公 司 输 变 电工 程 通 用 设 计 一 １ １ ０（ ６ ６ ）～ ７ ５ ０ ｋ Ｖ 智 能变 电站 部 分》 （ ２ ０ １ １年 版 ）中 “第 五篇 ２ ２ ０ ｋ Ｖ变 电站通 用设计技术导则”的技术方案 。 与传 统变电站相 比，智能变 电站最大特征体现

220kV变电站无功补偿容量配置发表时间：2019-03-12T16:34:04.630Z 来源：《电力设备》2018年第28期作者：林庆斌1 太阳锦2 [导读] 摘要：根据220kV变电站在系统中的位置和特点，按照实际参数通过计算确定220kV变电站的无功补偿容量，达到经济配置目的。

（1.南京工程学院江苏南京 211167；2.国网大庆供电公司黑龙江大庆 163458）摘要：根据220kV变电站在系统中的位置和特点，按照实际参数通过计算确定220kV变电站的无功补偿容量，达到经济配置目的。

关键词：220kV变电站；无功补偿；经济配置1 无功补偿的配置原则1.1 基本原则电力系统的无功补偿应遵循分层、分区，就地、就近补偿的原则。

分层平衡的原则是指，不同电压层间无功交换应控制在合理的水平，应使本电压层的无功需求与无功电源基本相平衡，减少无功功率在不同电压层间的流动，避免大量无功功率穿越变压器。

分区平衡的原则是指，不同供电区间的无功交换应控制在合理的水平，应使本供电区的无功需求与区内无功电源基本相平衡，合理控制输电线路输送无功电力，使节点间、地区间、省间的无功交换量在技术上允许、经济上合理。

就地、就近平衡是指应尽可能按节点为单元进行无功平衡。

1.2国家电网公司220kV变电站无功补偿配置原则（1）各电压等级的变电站应结合电网规划和电源建设，经过计算分析，配置适当规模、类型的无功补偿装置；配置的无功补偿装置应不引起系统谐波明显放大，并应避免大量的无功电力穿越变压器。

35kV～220kV变电站所配置的无功补偿装置，在主变最大负荷时，其高压侧功率因数应不低于0.95，在低谷负荷时功率因数不应高于0.95、不低于0.92。

（2）各电压等级变电站无功补偿装置的分组容量选择，应根据计算确定，最大单组无功补偿装置投切引起所在母线电压变化不宜超过电压额定值的2.5%。

（3）220kV变电站的容性无功补偿以补偿主变压器无功损耗为主，适当补偿部分线路及兼顾负荷侧的无功损耗。
