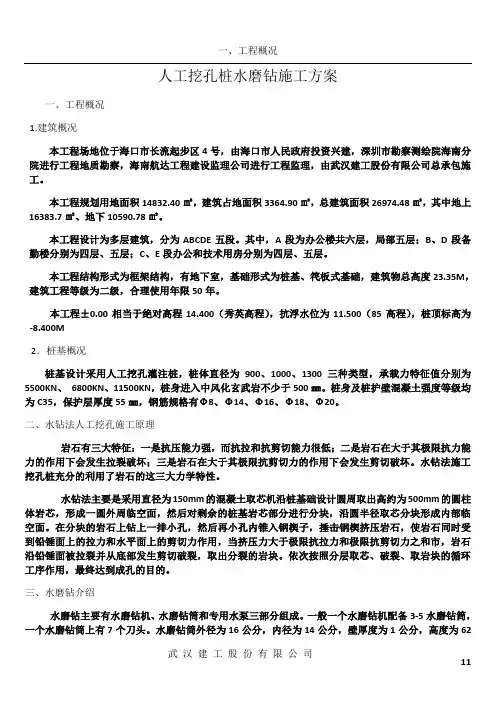

人工挖孔桩水磨钻施工方案一、工程概况1.建筑概况本工程场地位于海口市长流起步区4号，由海口市人民政府投资兴建，深圳市勘察测绘院海南分院进行工程地质勘察，海南航达工程建设监理公司进行工程监理，由武汉建工股份有限公司总承包施工。
本工程规划用地面积14832.40㎡，建筑占地面积3364.90㎡，总建筑面积26974.48㎡，其中地上16383.7㎡、地下10590.78㎡。
本工程设计为多层建筑，分为ABCDE五段。
其中，A段为办公楼共六层，局部五层；B、D段备勤楼分别为四层、五层；C、E段办公和技术用房分别为四层、五层。
本工程结构形式为框架结构，有地下室，基础形式为桩基、笩板式基础，建筑物总高度23.35M，建筑工程等级为二级，合理使用年限50年。
本工程±0.00相当于绝对高程14.400（秀英高程），抗浮水位为11.500（85高程），桩顶标高为-8.400M2．桩基概况桩基设计采用人工挖孔灌注桩，桩体直径为900、1000、1300三种类型，承载力特征值分别为5500KN、6800KN、11500KN，桩身进入中风化玄武岩不少于500㎜。
桩身及桩护壁混凝土强度等级均为C35，保护层厚度55㎜，钢筋规格有Ф8、Ф14、Ф16、Ф18、Ф20。
二、水钻法人工挖孔施工原理岩石有三大特征：一是抗压能力强，而抗拉和抗剪切能力很低；二是岩石在大于其极限抗力能力的作用下会发生拉裂破坏；三是岩石在大于其极限抗剪切力的作用下会发生剪切破坏。
水钻法施工挖孔桩充分的利用了岩石的这三大力学特性。
水钻法主要是采用直径为150mm的混凝土取芯机沿桩基础设计圆周取出高约为500mm的圆柱体岩芯，形成一圆外周临空面，然后对剩余的桩基岩芯部分进行分块，沿圆半径取芯分块形成内部临空面。
在分块的岩石上钻上一排小孔，然后再小孔内锥入钢楔子，捶击钢楔挤压岩石，使岩石同时受到铅锤面上的拉力和水平面上的剪切力作用，当挤压力大于极限抗拉力和极限抗剪切力之和市，岩石沿铅锤面被拉裂并从底部发生剪切破裂，取出分裂的岩块。
