管沟土石方开挖施工方案定稿

Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】 沟槽土石方开挖施工方案 工程名称：宜宾县工业园区高捷园污水处理厂配套管网（一期） 建设单位： 宜宾开源建设投资有限公司 监理单位： 四川省城市建设工程监理有限公司

施工单位： 四川鲁工建设工程有限公司

编 制 人： 审 核 人： 二○一六年五月二十四日 目 录 第一章 编制依据 1.《施工现场管理标准》（QB-MCCG-0001-2009）； 2.《建筑基坑工程监测技术规范》（GB50497-2009） 3.《建筑地基基础工程施工质量验收规范》（GB50202-2002）； 4.《建筑边坡工程技术规范》（GB50330-2013）； 5.施工现场临时用电安全技术规范（JGJ46—2005）； 6.建筑机械使用安全技术规程（JGJ33-2012）； 7.《建设工程安全生产管理条例》中华人民共和国国务院令第393 号； 8.《危险性较大的分部分项工程安全管理办法》(建质【2009】87号)； 9.建筑施工安全检查标准（JGJ59－2011）； 10.本工程的设计图纸； 11.本工程的施工组织设计； 12.本工程现场地质、地形、地貌情况； 13.公司的质量、环境、职业健康安全管理体系文件、管理程序文件。 第二章 工程概况 宜宾县工业园区高捷园污水处理厂配套管网（一期）项目分为4个标段。本项目主要为市政截污，排污干管的安装，总长约9460米，砌筑各种排污检查井。Ⅰ标段为近污水处理厂处dn1000污水干管段，包含污水干管2405m，污水管桥2座；Ⅱ标段为中核建中至Ⅰ标段设计起点处，包含dn800污水干管共1901m，管桥3座；Ⅲ标段为重啤至Ⅰ标段设计起点处，dn500的污水干管共计1283m；Ⅳ标段为高场镇通江街至中核建中Ⅱ标段的设计起点处，重力流污水干管管径为dn500、dn600，共计3387m，压力流管道管径为D325*12，共计620m，污水管桥7座，污水提升泵站1座。 第三章 水文地质概况 1) 地形地貌 项目所在地位于岷江下游段右岸，地貌单元属构造剥蚀浅～深切割丘陵地貌区。场地地势呈西南高东北低，管线范围内地形起伏变化较大，地面高程275～325m。管线中段存在数条切割较深的冲沟，沟内水流较小，管线后段分布较多的水田和耕地。 2）地理位置 项目位于宜宾市宜宾县高场镇与喜捷镇之间高捷产业规划园内，跨高场镇七井村、正明村和喜捷镇翠和村。截污干管起点位于高场镇职中附近，终点位于喜捷镇小桶坝附近，总体上呈NW～SE走向。管线分为两段：高场职中至中核建中段、中核建中&重啤至污水处理厂段。场区交通较为方便，宜宾至屏山新县城宜屏快速通道沿项目区通过。 3）水文 项目区紧邻岷江，位于岷江右侧岸坡。岷江从12月至次年4月为枯水期，河面宽100～240m，平均流量s，最小流量70m3/s，5～6月和10～11月是中水期，平均流量s，7～9月为洪水期，平均流量s，多暴雨形成，易涨易退。 截污干管位于岷江右侧岸坡，管道走向带状范围内发育小河沟，且有几条切割较深的季节性冲沟、水田和池塘分布。 1）气象 项目所在的宜宾县区域位于四川盆地南部，气候属于中亚热带湿润季风气候类型，低丘河谷兼有南亚热带的气候属性。总的特点是：气候温和，雨量充沛，无霜期长、光照适宜、四季分明、冬季温暖、雨热同季；同时还具有春季回暖早，夏季温湿高，秋季多绵雨，冬季霜雪少的气候特征，和干旱、冰雹、大风、暴雨、低温绵雨等灾害性天气常有发生的特点。 2）气温：区内年平均气温18℃左右，年均温的年际变化不大，年内各月均温的分布趋势与年均温分布大体一致。最热月为7月，月平均气温一般为～℃，最冷月为1月，均温 一般为～℃。 3）降雨：区内降雨量的时空变化较大，年均降雨量在1100mm左右。最多年在1500mm左右，最少年在700～800mm。区域年内降水具有夏丰冬“欠”，四级分配不均的特点。各月降雨量分布均呈单峰型，最多月降水量在200～240mm，最少月降雨量为15～25mm。5～9月降水量占全年的％。 4）工程地质条件

地层岩性 根据现场地质测绘调查及钻探，拟建场地范围内分布地层共5个单元层，即：①层为第四系人工填土层（Q4ml）；②层为第四系全新统残坡积粉质粘土层（Q4el+dl）；③1层为第四系冲

洪积粉质粘土层（Q4al+dl）、③2层为第四系冲洪积砂卵砾石层（Q4al+dl）；④层为白垩系下统打 儿凼组（K1d）砂岩、泥岩互层； ⑤层为侏罗系上统遂宁组（J3s）紫红色砂岩。各地层特征及

分布状况按土层上下顺序分述如下： ①第四系全新统填土层（Q4

ml

）

人工填土：紫红色、灰白色，松散-稍密状，主要为全～强风化砂岩挖方填土、卵砾石、建筑垃圾等。该层主要分布于宜屏快速通道内侧。层厚一般1～6m。 ②层为第四系全新统残坡积粉质粘土层（Q4

el+dl

）

粉质粘土：褐色，干燥～饱和，可塑～硬塑状。该层主要分布于耕地、斜坡之上。层厚一般～3m，局部厚度达到约6m。 ③1层为第四系冲洪积粉质粘土层（Q4

al+dl

）

粉质粘土：褐色，稍湿～湿，可塑状，含细砂，表层含植物根系。该层主要分布于管道末端污水处理厂附近的岷江右岸阶地，为山前冲洪积物，层厚一般6～10m。 ③2层为第四系冲洪积砂卵砾石层（Q4

al+dl

）

砂卵砾石：灰白色，湿-饱和，稍密-中密，卵砾石含量占80％，粒径一般1～30cm，磨圆度较好，呈次圆状。卵砾石母岩成分主要由中风化砂岩、灰岩、花岗岩等组成。孔隙由砂充填。该层主要分布于管道末端污水处理厂附近和冲沟沟底。询问当地多位老乡得知，该层层厚一般10～15m。 ④层为白垩系下统打儿凼组（K1d）砂岩、泥岩互层 泥岩：灰褐色，砂质结构，强～中风化状，中厚层状，岩体完整性一般～较差，岩石硬度较低。该层分布于勘探点KTD47附近。 ⑤侏罗系上统遂宁组（J3sn） 砂岩：紫红色，中粒结构，强～中风化状，结构未破坏，中厚层状，随机节理较发育，岩体完整性一般～较差，岩石硬度较低，矿物成份含长石、石英。该层分布于场地前段～中后段，埋藏深度一般1～3m，填方附近埋藏深度一般1～8m。

地震效应评价

（1）抗震区划 （2）液化判定 根据钻孔揭露，项目区内未分布有砂层和粉土层，不存在地震液化问题。 （3）抗震地段划分 拟建场地处于岷江下游右侧岸坡，地势开阔地形变化不大，地基土分布较均匀，属中硬场地。拟建场地属建筑抗震一般地段。

水文地质条件及腐蚀性评价

水文地质条件 （1）地表水 拟建场地位于岷江下游右侧岸坡，管带沿线带状范围内零星分布梯田，水田内常年积水，为场地内主要的地表水体，主要受大气降水补给。 （2）地下水 勘察区地层岩性属相对隔水层、断裂构造一般发育、地形起伏变化不大，地貌简单，水文地质条件较简单。据地层岩性及其赋存形式、水理性质及水力特征可将地下水分为两种类型：第四系覆盖层中的上层滞水和基岩裂隙水。 上层滞水赋存于人工填土、粉质粘土和粉质粘土中，富水性差～一般；基岩裂隙水赋存于风化裂隙中，泥岩属相对隔水层，其埋藏分布具有不均匀性，地下水主要赋存于砂岩中，富水性较差。地下水主要受大气降水补给，排泄以垂直入渗为主。

水的腐蚀性评价

本次勘察期间为春季，无较大降水，勘探深度范围内地下水活动较弱，未取得地下水。 根据相似岩土条件的工程水质分析实验结果给出下列建议值。

场地地下水腐蚀性判定表 表3 评价类型 腐蚀介质 测试值 评审标准环境类型为Ⅱ 腐蚀等级 评价结果

混凝土 结构 SO42-（mg/l） ~ <300 微 对砼结构微腐蚀性

Mg2+（mg/l） ~ <2000 微 NH4+ <500 微 OH- 0 <43000 无 总矿化度 ~ <20000 微 PH值 ~ > 微 侵蚀性CO2（mg/l） ~ <15 微 HCO3-（mmo1/l） ~ > 微 砼结构中 的钢筋 Cl-（mg/L） <1000 微 对砼中的钢筋微腐蚀性

备注 按《GB50021—2001（2009年版）》条评价

土的腐蚀性评价

根据钻探所取3组土样腐蚀性分析成果资料，按《岩土工程勘察规范》（GB50021-2001）（2009版）节进行腐蚀性评价。结果见下表。

地基土腐蚀性判定表 表4 评价类型 腐蚀介质 测试值 评审标准环境类型为Ⅱ 腐蚀等级 评价结果

混凝土 结构 SO42-（mg/kg） 微 对砼结构微腐蚀性

Mg2+（mg/kg） 微

总矿化度 微 PH值 微 地基土的物理力学指标 原位测试试验 本次勘察除抽芯观察描述外，还结合原位测试进行分析，对①层人工填土进行了重型（）圆锥动力触探试验，对②层粉质粘土、③1粉质粘土进行了轻型（N10）圆锥动力触探试验。各

成果统计情况见下表。 轻型（N10）圆锥动力触探试验成果统计表 表5

重型（）圆锥动力触探试验成果统计表 表6

室内试验 本次勘察对③1层第四系全新统冲洪积物（Q4el+dl）粉质粘土和⑤层侏罗系上统遂宁组（J3sn）砂岩通过岩芯取样后委托四川省蜀川岩土矿产测试有限公司进行了室内土工试验。其

成果统计情况见下表。 ③1粉质粘土力学参数指标统计表 表7 土层 指标 项目 频数 n 范围值 平均值 φm 标准差 σf 变异系数 δ 修正系数ψi 标准值 φ

③1粉质粘土

饱和度Sr 6 孔隙比eo 天然密度ρ0（g/cm3）

干密度ρd（g/cm3）

Cl-（mg/L） 微 HCO3-mmo1/l） 微 砼结构中 的钢筋 PH值 微 对砼中的钢筋微腐蚀性

备注 按《GB50021-2001（2009年版）》条评价

项目 土名 频数（n） 范围值 （N） 平均值 （击/30cm） 标准差 σf 变异系数 δ 修正系数ψi 标准值 推荐值

②层粉质粘土 58 ~ ③1粉质粘土 114 ~

项目 土名 频数（n） 范围值 （N） 平均值 （击/10cm） 标准差 σf 变异系数 δ 修正系数ψi 标准值 推荐值

①层人工填土 270 ~

合集下载

土石方工程专项施工方案(3篇)

土石方工程专项施工方案(3篇)

第1篇一、工程概况本工程位于我国某城市，主要包括场地平整、基坑（槽）与管沟开挖、路基开挖、人防工程开挖、地坪填土，路基填筑以及基坑回填等施工内容。

工程总占地面积约XX平方米，总建筑面积约XX平方米。

设计使用年限为50年。

为确保工程质量、安全、工期、降低造价、环保及文明施工等目标，特制定本专项施工方案。

二、编制依据1. 原始地貌地形原始数据（第三方测绘公司测量）；2. 设计总平面规划布置图；3. 建设、设计、监理单位相关要求；4. 国家现行的相关工程施工和验收的法律法规、标准、规范；5. 《建筑边坡工程技术规范》（GB50330-2013）6. 《土方与爆破工程施工及验收规范》（GB50201-2012）7. 《锚杆喷射混凝土支护技术规范》（GB50086-2001）8. 《工程测量验收规范》（GB50026-2007）9. 省市颁布的其它与本工程项目相关的规范、规定。

三、编制原则1. 严格执行现行的施工规范和验收标准，结合本工程项目的特点，坚持实事求是，因地制宜，依据本公司的施工能力，坚持科学组织，合理安排，均衡生产，确保高效、优质完成本专项目全部工程施工。

2. 根据施工实际需要，安排划分施工段进行施工，配置相关机械设备，从实质上缩短工期，提高施工效率。

3. 重视安全生产，确保施工过程中人员、设备、材料的安全。

4. 严格控制施工成本，降低工程造价。

5. 注重环保和文明施工，保护施工现场环境。

四、施工方法1. 土石方开挖：采用机械开挖，人工配合清理，确保开挖深度、宽度、边坡坡度等符合设计要求。

2. 基坑支护：根据实际情况，采用土钉墙、锚杆支护、挡土墙等支护措施，确保基坑安全稳定。

3. 地基处理：采用换填、压实、加固等处理方法，确保地基承载能力满足设计要求。

4. 路基填筑：采用分层填筑、压实、平整等方法，确保路基质量。

5. 基坑回填：采用分层回填、压实、平整等方法，确保回填质量。

五、安全生产及文明施工1. 施工现场应设置明显的安全警示标志，确保施工人员安全。

管沟土方施工方案

管沟土方施工方案

第一章概述第一节工程概况和重要工程量一、概况1.本工程概况2.本工程为牛村天然气管道管沟土石方开挖及回填工程, 土方开挖量为129460立方米, 石方开挖量为18000立方米,3.工程名称: 《西南成品油管道项目土石方工程第4施工标段工程》4.工程起止范围：起桩号40－01/111陆川, 止桩号40－01/144陆川与玉林界工程简介:西南成品油管道工程是国家实行西部大开发旳重大举措, 是中国石化股份企业旳重点工程。

管道起于广东省茂名市, 止于云南省昆明市, 路过广西自治区、贵州省, 管道全长1691公里。

5.管道采用单管密闭次序输送工艺, 按油品性质相近旳原则次序输送90＃汽油、95＃汽油、0＃柴油。

设计输送量1000万吨每年, 设计压力10Mpa。

管径为DN200~DN500, 管材采用X52和X60两个等级, 根据管径及重要程度选用ERW管、螺旋埋弧焊钢管或UOE直缝钢管。

根据沿线地形地质状况, 分别采用FBE和3PE进行外防腐。

6.本标段负责起桩号40－01/111陆川, 止桩号40－01/144陆川与玉林界段旳管沟土石方施工, 长度为34.9公里。

管线除跨越、架空管段外, 一般采用进地敷设旳方式工, 管线埋设深度按施工图纸规定, 特殊地段架空敷设或地面敷设砌堤保护, 石方段管沟超挖0.2m, 用以铺垫细土管床, 管线回填后, 恢复地貌原状。

工程承包范围概况:本标段内旳线路交桩放线、管沟土石方开挖、管沟土石方回填、施工作业带旳清理、施工临时道路清障及修筑、施工场地和施工临时道路旳清理及地貌恢复、与管道安装单位旳施工配合。

施工场地自然条件及社会依托:施工场地自然条件:本标段内地貌分中山、低山、丘陵、台地、平原和石山六类, 境内山地面积占总面积旳70.8%。

平原地区重要有以柳州为中心旳桂中盆地、南宁盆地和郁江平原。

境内石灰地层分布广, 加上高温多雨旳气候条件, 形成经典旳岩溶地貌。

宜州以北海拔逐渐升高。

管沟开挖工程方案

管沟开挖工程方案

管沟开挖工程方案一、工程概述管沟开挖工程是指利用机械设备开挖地面土壤，铺设管道系统的过程。

在管沟开挖工程中，需要考虑地质情况、管道规格、管沟斜坡、施工安全等因素，以确保工程顺利进行。

二、工程准备在进行管沟开挖工程之前，需要做好充分准备。

首先要进行地质勘察，了解地下管线情况、地质条件、水文情况等信息。

同时要编制详细的工程方案和施工图纸，确定管道铺设路线、管径、施工工艺等内容。

此外，还需要申请必要的施工许可证，确定施工时间和范围。

三、施工人员配备管沟开挖工程需要配备各类施工人员，包括项目经理、现场监理、施工队长、机械操作员、安全员等。

施工人员需要具备相应的专业知识和技能，并且要参加相关的安全培训，确保施工安全。

四、施工设备在进行管沟开挖工程时，需要准备各类施工设备，包括挖土机、推土机、挖掘机、铲车、压路机等。

根据工程规模和地质条件，确定施工设备的种类和数量，保证施工的顺利进行。

五、施工工艺1.地面标志在进行管沟开挖工程之前，需要在地面进行标志，确定管道铺设的路线和施工范围。

标志应该清晰明确，确保施工过程中不会损坏地下管线和其他设施。

2.挖土开沟根据施工图纸确定的管道路线和坡度，使用挖掘机进行土方开挖工作。

开挖过程中要注意保持边坡稳定，避免发生山体滑坡和坍塌事故。

3.管道铺设在挖土开沟完成后，需要进行管道铺设工作。

首先要清理管道底部的杂物和泥沙，然后进行管道的安装工作。

在安装过程中要注意管道的接口和质量，确保管道系统的正常运行。

4.回填土方管道铺设完成后，需要进行土方回填工作。

回填土方时，要分层进行，每层压实，确保地面的平整和坚固。

5.边坡处理在管沟开挖工程中，需要对边坡进行相应的处理。

根据地质条件和施工要求，采取相应的边坡防护措施，确保施工安全。

六、施工安全在进行管沟开挖工程时，需要重视施工安全。

首先要做好现场施工的安全防护，设置警示标志和保护栏杆，确保施工人员和过往车辆的安全。

同时要加强安全培训，提高施工人员的安全意识，做好危险源的排查和控制，确保施工过程中不会发生安全事故。

管沟土方开挖专项施工方案7.19

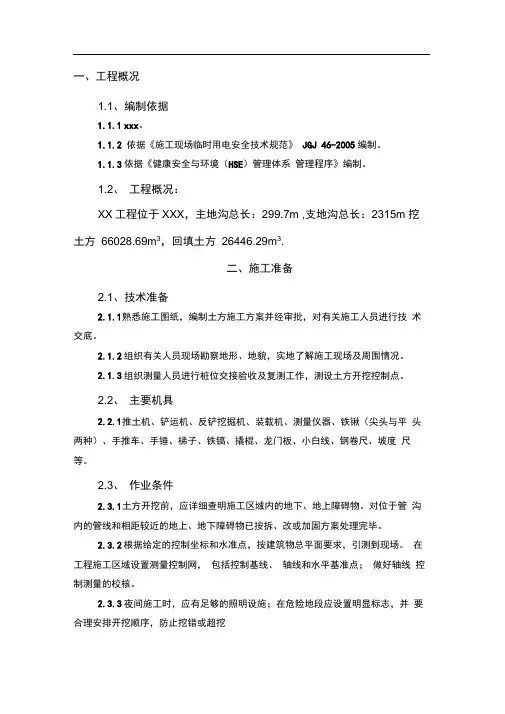

管沟土方开挖专项施工方案7.19
