PLC控制实验--音乐喷泉控制

基于PLC的音乐喷泉控制系统设计
音乐喷泉是一种通过采用不同的喷水形式和音乐配合来展现视觉和听觉效果的
艺术装置。

为了实现音乐喷泉的精确控制，基于PLC的音乐喷泉控制系统设计应
包括硬件设计和软件设计两个方面。

首先，硬件设计是构建基于PLC的音乐喷泉控制系统的基础。

首先需要选择
合适的PLC设备，其性能和功能可以满足喷泉控制的要求。

通常情况下，高性能
的PLC设备可以具备更多的输入输出接口和更快的执行速度，这对于音乐喷泉的
控制是至关重要的。

同时，需要选择适配的传感器和执行器，以便实现对水泵、喷嘴、灯光等喷泉元素的控制。

其次，软件设计是实现基于PLC的音乐喷泉控制系统的关键。

在软件设计中，需要先对整个系统进行功能划分和设计，明确控制策略和逻辑。

然后，使用PLC
编程语言（如Ladder Diagram）编写控制程序，通过编程实现对PLC设备的配置
和控制功能。

控制程序需要实现对传感器的数据采集，根据采集到的数据进行逻辑处理，并输出信号控制执行器的运行。

此外，软件设计还可以考虑添加人机界面，便于操作和监控。

总的来说，基于PLC的音乐喷泉控制系统设计应当包括硬件和软件两个方面。

硬件方面需选择适配的PLC设备、传感器和执行器，确保系统的稳定性和可靠性。

软件方面需对整个系统进行功能划分、设计控制策略和逻辑，编写PLC程序实现
对喷泉元素的控制以及人机界面的可视化操作。

通过合理的硬件和软件设计，基于PLC的音乐喷泉控制系统可以实现对音乐和喷泉之间的精确配合，创造出更加出
色的视听效果。

音乐喷泉plc课程设计一、课程目标知识目标：1. 学生能理解PLC（可编程逻辑控制器）的基本原理及其在音乐喷泉中的应用。

2. 学生能掌握音乐喷泉PLC控制系统的编程方法和步骤。

3. 学生能了解音乐喷泉中灯光、音乐与PLC控制的关联性。

技能目标：1. 学生能运用所学知识，独立设计简单的音乐喷泉PLC控制系统。

2. 学生能通过PLC编程实现音乐喷泉灯光、音乐的同步控制。

3. 学生能对音乐喷泉PLC控制系统进行调试和故障排除。

情感态度价值观目标：1. 培养学生对PLC技术及音乐喷泉控制系统的兴趣，激发学生探索未知领域的热情。

2. 培养学生团队协作精神，提高沟通与协作能力。

3. 增强学生对科技创新的认识，培养创新思维和实际操作能力。

课程性质：本课程为实践性课程，以项目为导向，结合理论教学，注重培养学生的动手能力和实际操作技能。

学生特点：学生具备一定的电子、电气基础知识，对PLC技术有一定了解，但对音乐喷泉PLC控制系统的设计与应用尚不熟悉。

教学要求：教师需采用任务驱动法、案例分析法等教学策略，引导学生自主探究，将理论与实践相结合，确保学生达到课程目标。

在教学过程中，注重分解课程目标为具体学习成果，便于教学设计和评估。

二、教学内容1. PLC基础知识回顾：PLC工作原理、基本组成、编程语言等。

2. 音乐喷泉概述：音乐喷泉的定义、分类、设计要点等。

3. 音乐喷泉PLC控制系统设计：- 系统硬件选型：PLC型号选择、输入输出设备、传感器等。

- 系统软件设计：编程软件操作、编程逻辑、程序调试等。

- 系统集成与调试：系统整体连接、调试方法、故障排除等。

4. 实践操作：- 设计简单的音乐喷泉PLC控制系统。

- 编写PLC程序，实现音乐喷泉灯光、音乐同步控制。

- 系统调试与优化，确保系统稳定运行。

教学大纲：第一周：PLC基础知识回顾，音乐喷泉概述。

第二周：音乐喷泉PLC控制系统设计（硬件选型、软件设计）。

第三周：音乐喷泉PLC控制系统设计（系统集成与调试）。

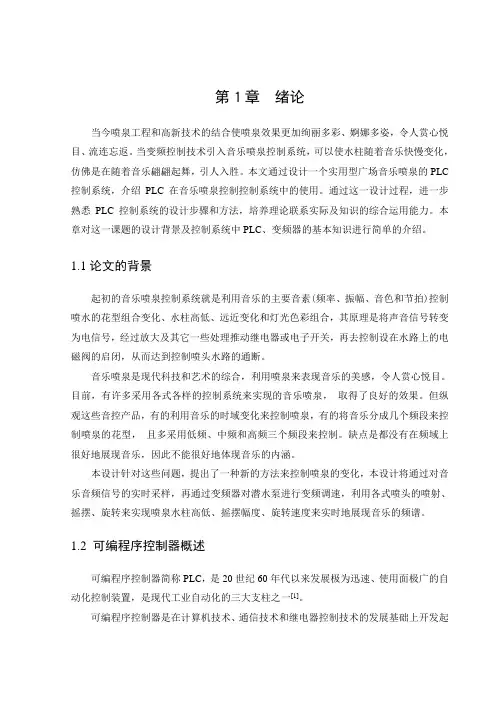

第１章绪论当今喷泉工程和高新技术的结合使喷泉效果更加绚丽多彩、婀娜多姿，令人赏心悦目、流连忘返。

当变频控制技术引入音乐喷泉控制系统，可以使水柱随着音乐快慢变化，仿佛是在随着音乐翩翩起舞，引人入胜。

本文通过设计一个实用型广场音乐喷泉的PLC 控制系统，介绍PLC在音乐喷泉控制控制系统中的使用。

通过这一设计过程，进一步熟悉PLC控制系统的设计步骤和方法，培养理论联系实际及知识的综合运用能力。

本章对这一课题的设计背景及控制系统中PLC、变频器的基本知识进行简单的介绍。

1.1论文的背景起初的音乐喷泉控制系统就是利用音乐的主要音素(频率、振幅、音色和节拍)控制喷水的花型组合变化、水柱高低、远近变化和灯光色彩组合，其原理是将声音信号转变为电信号，经过放大及其它一些处理推动继电器或电子开关，再去控制设在水路上的电磁阀的启闭，从而达到控制喷头水路的通断。

音乐喷泉是现代科技和艺术的综合，利用喷泉来表现音乐的美感，令人赏心悦目。

目前，有许多采用各式各样的控制系统来实现的音乐喷泉，取得了良好的效果。

但纵观这些音控产品，有的利用音乐的时域变化来控制喷泉，有的将音乐分成几个频段来控制喷泉的花型，且多采用低频、中频和高频三个频段来控制。

缺点是都没有在频域上很好地展现音乐，因此不能很好地体现音乐的内涵。

本设计针对这些问题，提出了一种新的方法来控制喷泉的变化，本设计将通过对音乐音频信号的实时采样，再通过变频器对潜水泵进行变频调速，利用各式喷头的喷射、摇摆、旋转来实现喷泉水柱高低、摇摆幅度、旋转速度来实时地展现音乐的频谱。

1.2 可编程序控制器概述可编程序控制器简称PLC，是20世纪60年代以来发展极为迅速、使用面极广的自动化控制装置，是现代工业自动化的三大支柱之一[1]。

可编程序控制器是在计算机技术、通信技术和继电器控制技术的发展基础上开发起来的，先已广泛使用于工业控制的各个领域。

他以微处理器为核心，用编写的程序进行逻辑控制、定时、计数和算术运算，并通过数字量和模拟量的输入/输出来控制机械设备或生产过程[2]。

喷泉的PLC控制学院机电工程学院专业自动化姓名学号1.系统控制要求系统要求用两个按钮来控制A、B、C三组喷头工作（通过控制三组喷头的电动机来实现）。

系统控制要求具体如下。

当按下启动按钮后，A组喷头先喷5s后停止，然后B、C组喷头同时喷：5s后，B组喷头停止、C组喷头继续喷5s再停止；而后A、B组喷头喷7s，C组喷头在这7s的前2s 内停止，后5s内喷水；接着A、B、C三组喷头同时停止3s，以后重复前述过程。

按下停止按钮后，三组喷头同时停止喷水。

下图为A、B、C三组喷头工作时序图5s 2s 5sA 3s5sB10s 5sC2.确定输入/输出设备，并为其分配合适的I/O端子喷泉控制需用到的输入/输出设备和对应的PLC端子见下表输入输出输入对应PLC端子功能说明输出对应PLC端子功能说明SB1 X000 启动控制KM1 Y000 驱动A组电动机SB2 X001 停止控制KM2 Y001 驱动B组电动机KM3 Y002 驱动C组电动机3.绘制喷泉控制线路图4.编写PLC控制程序梯形图说明（1）启动控制按下启动按钮SB1 X000常开触点闭合辅助继电器M0线圈得电【1】M0自锁触点闭合，锁定M0线圈供电【29】M0常开触点闭合，Y000线圈得电KM1线圈得电电动机A运转A组喷头工作【4】M0常开触点闭合，定时器T0开始5s计时5s后，定时器T0动作【29】T0常闭触点断开Y000线圈失电电动机A停转A组喷头停止工作【35】T0常开触点闭合Y001线圈失电电动机B运转B组喷头工作【41】T0常开触点闭合Y002线圈失电电动机C运转C组喷头工作【9】T0常开触点闭合，定时器T1开始5s计时5s后，定时器T1动作【35】T1常闭触点断开Y001线圈失电电动机B停转B组喷头停止工作【13】T1常开触点闭合，定时器T2开始5s计时5s后，定时器T2动作【31】T2常开触点闭合Y000线圈得电电动机A运转A组喷头开始工作【37】T2常开触点闭合Y001线圈得电电动机B运转B组喷头开始工作【41】T2常闭触点断开Y002线圈失电电动机C停转A组喷头停止工作【17】T2常开触点闭合，定时器T3开始2s计时2s后，定时器T3动作【43】T3常开触点闭合Y002线圈得电电动机C运转C组喷头开始工作【21】T3常开触点闭合，定时器T4开始5s计时5s后，定时器T4动作【31】T4常闭触点断开Y000线圈失电电动机A停转A组喷头停止工作【37】T4常闭触点断开Y001线圈失电电动机B停转B组喷头停止工作【43】T4常闭触点断开Y002线圈失电电动机C停转C组喷头停止工作【25】T4常开触点闭合，定时器T5开始3s计时3s后，定时器T5动作【4】T5常闭触点断开定时器T0复位【29】T0常闭触点闭合Y000线圈得电电动机A运转【35】T0常开触点断开【41】T0常开触点断开【9】T0常开触点断开定时器T1复位，T1所有触点复位，其中【13】T1常开触点断开使定时器T2复位定时器T2复位，T2所有触点复位，其中【17】T2常开触点断开使定时器T3复位定时器T3复位，T3所有触点复位，其中【21】T3常开触点断开使定时器T4复位定时器T4复位，T4所有触点复位，其中【25】T4常开触点断开使定时器T5复位【4】定时器T5常闭触点闭合，定时器T0开始5s计时，以后会重复前面的工作过程。
