基于单片机的网络视频监控系统的设计
[导读] 本文提出了一种网络化视频监控系统，将单片机控制技术、USB数据采集技术与基
于TCP/IP协议栈的计算机网络结构有机结合起来，使人们能够通过监控现场的摄像机和麦
克风等视频音频捕
关键词：网络视频监控MSP430
本文提出了一种网络化视频监控系统，将单片机控制技术、USB数据采集技术与基于
TCP/IP协议栈的计算机网络结构有机结合起来，使人们能够通过监控现场的摄像机和麦克
风等视频音频捕捉设备。

将监控现场的信号通过局域网传输，并送到监视器上以获得实时图像和声音，从而实现
远程遥视现场。

随着嵌入式系统的飞速发展，在许多领域，以微控制器为中心的应用系统正逐步取代以
计算机为中心的应用。因此，对于网络应用系统的研究，越来越多的研究人员将研究重点转
移到嵌入式系统上来。基于此背景，本文提出了一种网络化视频监控系统方案，其目标是使
人们能够通过监控现场的摄像机和麦克等视频音频捕捉设备，将监控现场的信号通过局域网
传输，并送到监视器上以获得当地实时图像和声音，从而实现远距离遥视现场。

系统工作原理
在本监控方案中，嵌入式主机系统采用TI公司的混合信号微控制器MSP430F1611作为
系统核心控制器，USB主机接口芯片采用Cypress公司的 USB Host/Slave接口芯片SL811HS，
以太网传输芯片采用REALTEK公司的快速以太网控制芯片RTL8139，系统的稳压源选择NS
公司的 LM1117。

系统工作时，由MSP430F1611和SL811HS控制作为USB从设备的摄像头，并读入视频数
据，对其进行处理和存储。同时，将麦克风中的音频数据读入MSP430F1611进行数据转换和
存储。然后，将经过传输层、网络层封包后的IP数据报由RTL8139封装成以太网帧，再经
过以太网变压器 PE68515传输到局域网上。

系统结构框图
该方案整个系统由音/视频数据采集模块、音/视频数据处理模块、以太网传输控制模块
以及电源模块四部分组成，如图1所示。

图1 系统结构框图
（1） 音/视频数据采集模块：该模块主要由摄像头、麦克风及其外围电路组成。其中
摄像头主要由镜头、图像传感器和数字信号处理芯片ZC0301P组成，完成图像数据的采集、
转换及传输，VGA视频图像的传输速度可达每秒15帧。麦克风主要用于采集模拟声音信号。

（2） 音/视频数据处理模块主要由MSP430F1611和SL811HS组成，完成数据采集与处
理。嵌入式USB主/从接口芯片SL811HS和16位单片机 MSP430F1611遵从USB1.1协议，用
以实现USB主机功能，并且具有USB总线的接口方式。该模块作为一个数据接口模块集成到
用户的嵌入式系统中，对摄像头和麦克风中读入的数据进行处理并存储。

（3） 以太网传输控制模块：主要任务是将经过传输层、网络层封包后的IP数据报经
过RTL8139进行以太网封包，封装成以太网帧后，通过网络变压器PE68515传输到局域网上。

（4） 电源模块根据系统中各器件对电源的要求，使外部电源通过LM1117稳压器后，
向系统提供3.3V电压。

系统硬件设计
本设计中，单片机采用MSP430F1611，它有48KB+256B的FLASH存储器，10KB RAM。
MSP430F1611与SL811HS主要完成系统数据采集与处理功能。MSP430F1611与SL811HS的硬
件接口框图如图2所示。
图2 系统硬件接口电路框图
图2中，SL811HS的M/S接低电平，工作在主机模式下。CM接低电平，使系统工作在
48MHz。由于MSP430F1611既要与SL811HS相连，又要与RTL8139相连，而SL811HS的引脚
本身无三态功能，所以在MSP430F1611与SL811HS之间需要加三态缓冲器 74HC244，以达到
三方通信的目的。SL811HS通过缓冲器接MSP430F1611的I/O口；中断请求端INTR0直接与
单片机的I/O口P1.1相连，SL811HS传输完数据后产生高电平输出。通过单片机定时器检
测设备状态，如果发现从设备接入，则触发外部中断。

MSP430F1611大部分引脚作为I/O口，主要用来与SL811HS和RTL8139通信。
MSP430F1611与RTL8139通信的作用是将上层应用程序传来的音/视频数据进行处理并
存储后，进行数据的封装过程，通过传输层将存储的数据封装成UDP（User Datagram
Protocol）数据包，通过网络层封装成IP数据，以及通过数据链路层封装成以太网帧，然
后通过物理网络传输到目的地。

系统软件设计
本设计的软件部分主要包括采集模块软件设计和以太网传输模块软件设计。通过单片机
定时器检测设备状态，如果系统发现从设备接入，则触发外部中断。当从设备发现后，通过
SL811HS进行设备枚举，设置设备地址、数据描述和配置，然后通过大规模存储协议访问从
设备文件系统。

以太网传输模块中断子程序流程图如图3所示。RTL8139数据的接收用中断方式完成。
当主处理器向网上发送数据时，先将1帧数据通过DMA通道送到控制器的发送缓冲区，然后
发出传送命令，RTL8139按照PCI总线主模式将数据从发送缓冲区转移到内部发送FIFO中。
当FIFO中数据包完整时，RTL8139即开始包发送。控制器在数据发送完成后通过中断方式
通知主处理器。接收数据时，网上传送来的数据包首先被放在接收FIFO中，同时 RTL8139
要进行地址过滤。当接收FIFO中数据包已达到接收配置寄存器的要求时，RTL8139请求PCI
总线按照PCI模式将数据传到接收缓冲区，接收满1帧后，同样以中断方式通知主处理器数
据收发的状态。
结语
本设计主要是针对家居安防中应用而提出的，系统最终可达到的数据传输速率为8～
10Mbps。随着网络应用的日益普遍和嵌入式系统的不断发展，未来会有更多嵌入式网络产品
产生。

合集下载

《2024年基于单片机大棚温湿度远程监控的设计与实现》范文

《2024年基于单片机大棚温湿度远程监控的设计与实现》范文

《基于单片机大棚温湿度远程监控的设计与实现》篇一一、引言随着现代农业技术的不断进步，大棚种植已经成为一种高效、环保的农业生产方式。

然而，大棚内的温湿度控制对于作物的生长至关重要。

为了实现大棚环境的智能化管理，提高作物的产量和质量，本文提出了一种基于单片机的温湿度远程监控系统。

该系统能够实时监测大棚内的温湿度情况，并通过远程控制实现精确的环境调控。

二、系统设计1. 硬件设计本系统以单片机为核心控制器，通过传感器采集大棚内的温湿度数据。

传感器选用高精度的数字温湿度传感器，具有响应速度快、精度高等特点。

单片机通过串口与传感器进行通信，实时获取温湿度数据。

此外，系统还包括无线通信模块、电源模块等。

无线通信模块采用低功耗的无线传输技术，实现数据的远程传输。

电源模块为系统提供稳定的供电保障。

2. 软件设计软件设计包括单片机程序设计和上位机软件设计两部分。

单片机程序负责实时采集传感器数据、处理数据并发送至无线通信模块。

上位机软件采用图形化界面，方便用户查看实时数据和历史数据。

同时，上位机软件还具有远程控制功能，用户可以通过网络对大棚内的环境进行实时调控。

三、系统实现1. 传感器数据采集与处理单片机通过串口读取传感器数据，并进行处理。

首先，对数据进行滤波处理，去除异常值。

然后，将数据转换为实际的温度和湿度值。

最后，将处理后的数据发送至无线通信模块，实现数据的远程传输。

2. 无线通信模块实现无线通信模块采用低功耗的无线传输技术，实现数据的远程传输。

单片机与无线通信模块通过串口进行通信，将处理后的数据发送至无线通信模块。

无线通信模块将数据打包后发送至上位机软件所在的服务器端。

服务器端对数据进行解析并存储，供用户查看和调用。

3. 上位机软件实现上位机软件采用图形化界面，方便用户查看实时数据和历史数据。

软件包括数据展示、数据存储、远程控制等功能。

用户可以通过软件查看大棚内的实时温湿度数据、历史温湿度数据以及环境调控情况等。

基于ARM的嵌入式多路远程视频监控系统的设计

基于ARM的嵌入式多路远程视频监控系统的设计


Байду номын сангаас监控计算机 监控计算机
集线器
摄像头云台
视频服务器 摄像头云台
视频服务器
摄像头云台
视频服务器
摄像头
图 1 视频监控系统结构图
3 系统硬件设计
监控系统不仅要实现视频图像的采集和压缩， 同时还需要实现这些数据的网络传输，系统以 ARM
第 36 卷第 5 期
赵书朵等：基于 ARM 的嵌入式多路远程视频监控系统的设计
作为软件开发平台，以 Intel 公司生产的 ARM 芯片 PXA270 为硬件核心，采用罗技摄像头进行实时图像采集，经
JPEG 压缩算法进行编码压缩后，通过以太网发送到远程 PC 监控端，在 PC 监控端通过监控端软件可以实时观看远
程服务器的视频图像，并实现了对摄像头云台的远程控制。
关键词：视频监控；ARM 芯片；Windows CE 5.0 系统；JPEG 算法；云台控制
系统的摄像头云台由两个舵机组成，由飞思卡 尔单片机进行控制，单片机系统要实现对舵机输出 转角的控制，需完成两个任务：（1）产生基本的 PWM 周期信号，即周期为 20 ms 的脉冲信号；（2）脉宽的 调整，即单片机模拟 PWM 信号的输出，并且调整占 空比，控制舵机的转动。
系统中网络传输部分的软件实现运用了 BSD Socket 编程技术，采用的是基于 TCP 协议的流式套 接字[8]。
JPEG 压缩编码
应用层
图像保存显示
嵌
入
本地云台控制
式
系
网络传输
统
软
嵌入式 WINCE 操作系统
件 嵌入式操作系统
体 Windows CE 5.0 系
设备驱动程序
云台控制的核心模块，此款单片机片内资源及 I/O接口
基于单片机的智能点滴监控系统

基于单片机的智能点滴监控系统

基于单片机的智能点滴监控系统智能化医疗设备在近年来得到广泛应用，其中基于单片机的智能点滴监控系统即为一种重要的创新。

该系统通过集成电路技术和智能算法，能够实时监测患者点滴输液情况，并及时报警提醒医护人员。

本文将详细介绍该智能点滴监控系统的原理、设计以及应用前景。

一、系统原理智能点滴监控系统由若干个关键组件构成，其中最核心的是单片机。

单片机具备高度集成的特点，能够完成数据采集、处理和控制任务。

在该系统中，单片机通过传感器模块实时采集点滴流速、液位等参数，并将数据传输给控制器进行分析。

当监测结果超出正常范围时，控制器则会触发报警装置，警示医护人员出现问题。

二、系统设计2.1 硬件设计智能点滴监控系统的硬件设计包括单片机、传感器模块、显示屏和报警装置等。

单片机作为系统的核心部件，负责控制和处理数据。

传感器模块主要用于采集点滴流速、液位等信息，并将其转换为电信号输入单片机。

显示屏用于实时显示监测结果，报警装置则能够通过声音和光线等方式提醒医护人员。

2.2 软件设计系统的软件设计主要包括数据处理算法和用户界面。

数据处理算法是通过对传感器采集数据的分析和计算，判断点滴情况是否异常。

当监测结果超出预设门限时，算法将触发报警机制。

用户界面则为医护人员提供友好的操作界面，便于他们查看监测结果和设定参数。

三、应用前景基于单片机的智能点滴监控系统具有广阔的应用前景。

首先，在医疗领域中，该系统能够大大提高医护人员的工作效率和监测准确性，降低医疗事故的发生率。

其次，在护理机构和家庭中，智能点滴监控系统也能够为患者提供更安全和便捷的治疗环境。

此外，该系统还可以与其他智能医疗设备相结合，实现更全面的健康监控和管理，为人们提供更好的医疗服务。

总结：基于单片机的智能点滴监控系统在医疗领域具有重要意义和广泛应用前景。

通过集成电路技术和智能算法，该系统能够实时监测点滴输液情况，并提醒医护人员出现异常情况。

该系统的设计包括硬件和软件两个方面，其中单片机作为核心部件承担控制和数据处理任务。

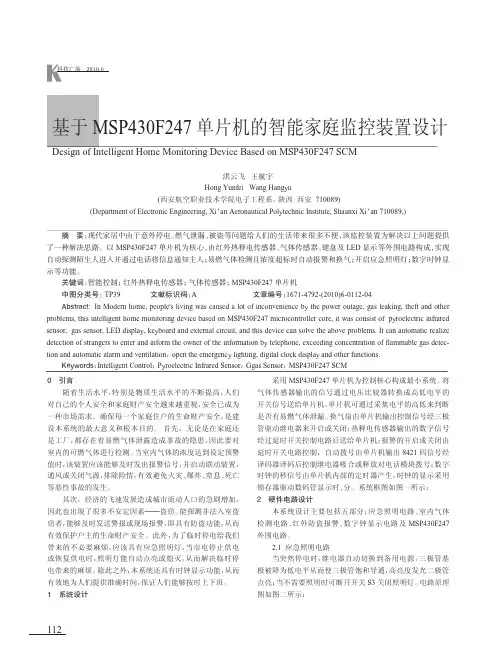

基于MSP430F247单片机的智能家庭监控装置设计
