比较分析拼接屏与拼接墙的区别所在

3.3、系统技术要求3.3.1大屏拼接系统液晶大屏幕拼接系统由图像显示系统、图像处理系统、信号源切换系统等子系统组成。

系统的操作控制完全由控制系统统一管理控制，控制系统以大屏幕控制器为基础，将大屏幕图像处理系统、操作控制系统、信号切换调用的操作集成为一体，通过大屏幕控制器实现对所有设备的操作控制。

大屏幕系统结构：分为硬件和软件两部分，系统硬件包括液晶屏、大屏幕拼接控制器、机柜机架、各种线材、视频/VGA 矩阵（分配器）、控制电脑；系统软件包括系统控制软件，控制所有的液晶屏显示单元、信号处理转换设备、其他计算机应用等。

从信息流程总体上可分为信息输入、信息处理以及输出三部分，信息输入包括视频信息、VGA信号；信息处理由系统控制软件以及控制器共同处理，负责将选定的信号输出到大屏幕上显示；输出端由液晶屏拼接组成。

通过大画面显示，自由切换各种显示信号，单屏，多屏，整屏显示等功能，使之具有极强的视觉显示效果，满足指挥，监控，汇报等多项综合功能。

一层监控中心（兼应急指挥中心）4x6 46英寸LCD液晶拼接墙由24块46英寸LCD液晶拼接单元组成。

B1层监控室3x3 46英寸LCD液晶拼接墙由9块46英寸LCD液晶拼接单元组成。

3.3.2 液晶拼接单元技术要求（1）要求采用工业级的DID_FHD全高清液晶面板46吋超窄边显示器，物理分辨率满足1366×768（向下兼容）。

（2）支持多种显示信号（VGA、VIDEO、HDMI、S-Video、YpbPr）输入，接口支持分辨率1920×1080P。

（3）屏间缝隙为上下物理拼接（≤6.7mm）左右拼接（≤6.7mm），对比度≧3000:1，亮度≧700:1。

（4）要求采用工业级的液晶面板，工业级的DID_FHD全高清液晶面板，亮度达到700cd/㎡，对比度3000 ：1，显示出的图像色彩靓丽、还原性更好、层次感更突出。

工业级的DID_FHD全高清液晶面板，拼接缝隙小于6.7MM（46寸），大大提高安装调试的效率，也显示出专业液晶拼接的独特效果。

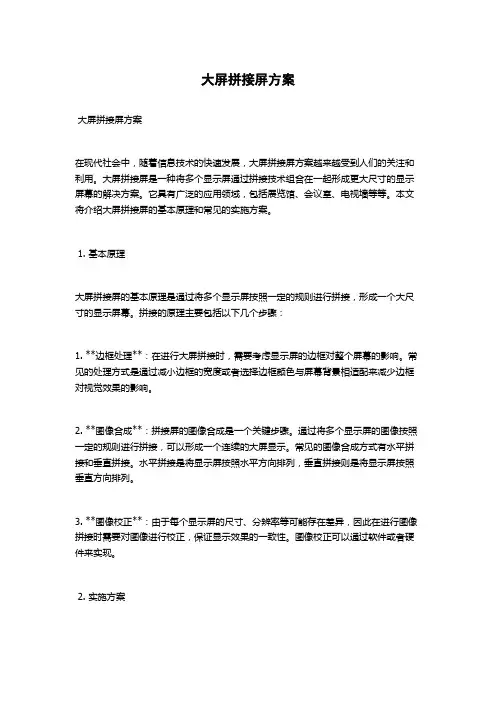

大屏拼接屏方案大屏拼接屏方案在现代社会中，随着信息技术的快速发展，大屏拼接屏方案越来越受到人们的关注和利用。

大屏拼接屏是一种将多个显示屏通过拼接技术组合在一起形成更大尺寸的显示屏幕的解决方案。

它具有广泛的应用领域，包括展览馆、会议室、电视墙等等。

本文将介绍大屏拼接屏的基本原理和常见的实施方案。

1. 基本原理大屏拼接屏的基本原理是通过将多个显示屏按照一定的规则进行拼接，形成一个大尺寸的显示屏幕。

拼接的原理主要包括以下几个步骤：1. **边框处理**：在进行大屏拼接时，需要考虑显示屏的边框对整个屏幕的影响。

常见的处理方式是通过减小边框的宽度或者选择边框颜色与屏幕背景相适配来减少边框对视觉效果的影响。

2. **图像合成**：拼接屏的图像合成是一个关键步骤。

通过将多个显示屏的图像按照一定的规则进行拼接，可以形成一个连续的大屏显示。

常见的图像合成方式有水平拼接和垂直拼接。

水平拼接是将显示屏按照水平方向排列，垂直拼接则是将显示屏按照垂直方向排列。

3. **图像校正**：由于每个显示屏的尺寸、分辨率等可能存在差异，因此在进行图像拼接时需要对图像进行校正，保证显示效果的一致性。

图像校正可以通过软件或者硬件来实现。

2. 实施方案大屏拼接屏的实施方案主要包括硬件设备的选择和配置以及软件系统的搭建。

2.1 硬件设备选择在选择硬件设备时，需要考虑以下几个关键因素：1. **显示屏尺寸**：选择显示屏尺寸时需要根据实际使用场景来确定。

一般来说，大屏拼接屏的尺寸越大，显示效果越好，但同时也会增加成本和安装难度。

2. **分辨率**：显示屏的分辨率决定了拼接屏的显示质量。

高分辨率能够提供更清晰和细腻的图像显示效果。

在选择显示屏时应尽量选择分辨率相同的显示屏，以减少图像校正的难度。

3. **边框宽度**：边框宽度对大屏拼接屏的视觉效果有直接影响。

一般来说，边框越窄，显示效果越好。

在选择显示屏时应尽量选择边框宽度较窄的型号。

2.2 软件系统搭建在搭建软件系统时，常见的方案包括使用专业的拼接屏控制软件和使用硬件设备自带的拼接功能。

Projector（投影拼接）大屏----天生快活人1、投影拼接技术原理1、硬边拼接(又称简单拼接)图1即两台投影仪的边沿对齐，无重叠部分。

显示效果上表现为整幅画面被一道缝分割开。

如果投影仪边缘未做亮度增强处理，该接缝显示为黑色；如果投影仪边缘做了亮度增强处理，该接缝显示为白色。

图2即两台投影仪的画面有部分重叠，但没有作淡进淡出处理，因此重叠部分的亮度为整幅其余部分的2倍，在显示效果表现为重叠部分为一亮条。

3、边沿融合图3 与简单重叠方法相比，左投影仪的右边重叠部分的亮度线性衰减，右投影仪的左边重叠部分的亮度线性增加。

在显示效果上表现为整幅画面亮度完全一致。

投影拼接技术就是将一组（n台）投影机投射出的画面进行边缘重叠，并通过融合技术显示出一个没有缝隙更加明亮，超大，高分辨率的整幅画面，画面的效果就象是一台投影机投射的画面。

当二台或多台投影机组合投射一幅画面时，会有一部分影象灯泡重叠（如上图2），边缘融合的最主要功能就是把二台投影机重叠部分的灯光亮度逐渐调低，使整幅画面的亮度一致。

现在市场上也有很多拼接方式，（如LED拼接墙，电视拼接墙，投影箱体的拼接墙等，但是相对于不同应用场所，LED拼接墙以及投影箱体拼接墙始终是由一个一个的画面拼图而成，使得画面的完整性受到一定的影响，这些拼接都会看到有缝隙）。

所以想从视觉获得更加完美的体验，可以向客户推荐投影拼接，投影拼接边缘融合技术是近年来兴起的一个新的无缝拼接技术，它更好的改善了拼接图像的视觉效果。

2、投影拼接应用场所追求亮丽的超大画面，纯真的色彩，高分辨率的显示效果，历来是人们对视觉感受的一种潜在要求。

大到指挥监控中心，网管中心的建立，小到视频会议，学术报告，技术讲座和多功能会议室的进行，对大画面，多色彩，高亮度，高分辨率显示效果的需求越来越强烈。

3、投影拼接系统所需要的基本设备清单：信号源（输入信号设备）、视频矩阵、视频信号处理器、图像边缘融合处理器、投影机、投影幕所需投影幕参数如下：1、屏幕的材质2、屏幕的增益以及半增益视角3、均匀度4、平整度5、分辨率6、对比度7、超大无缝（基本可以按照需要要求定做）4、设计投影拼接系统的基本步骤：1、确定大概投影画面尺寸2、确定投影机的数量3、选择投影机（确定投影机亮度，分辨率，镜头）4、选择屏幕（考虑屏幕增益，均匀度，平整度）5、选择融合处理器6、预设软边融合的区域值7、安装及校准屏幕和投影机8、调试系统及测试总结：采取投影拼接的地方一般都是追求亮丽的超大画面，纯真的色彩，高分辨率的显示效果的地方。

8
2.4 交互展示区域 该区域呈现在右侧的 12（3*4）块电视墙上。这 12 块电视墙内容在
正常情况下与中间 12 块电视屏幕一样，展示日常的监控画面。当进行参 观接待时，可切换到触摸交互展示模式下进行相关宣传资料、企业文化 等多媒体素材展示。
9
应用举例： A. 企业概况 以电子翻书展现方式，向来宾展示单位基本情况。让来访的人员 通过该多媒体展示内容，能够简洁明了地对集团面貌有个整体了 解。
系统拓扑如下：
控制端3 控制端2
DVI/HDMI
多点触摸屏
TCP/IP
编码器
触摸服务器
TCP/IP
TCP/IP
矩阵控制器
图形处理器
高清摄 像机
VGA/DVI/HDMI等 实时监控
控制端1
Web服务器
大屏联动多点触摸控制系统
3*4接接显示单元 3*4接接显示单元 3*4接接显示单元
6
在控制桌现有开槽上增加三台触摸屏（可放平/抬升）用作互动控 制使用。
二、升级目的
1. 极大方便大屏幕展示的各路信号的切换和编排：
3
在触摸屏上进行信号切换，如将某路输入的信号拖动到右上角第一 块屏上后，即可进行信号的切换，所见即所得，可以去掉原有的距阵切 换设备。
2. 直接、有效地降低日常维护工作量及减少硬件需求：
如目前 web 页面信号的接入，是一个页面一台主机，而改用接入触 摸服务器统一输出的方式，则不再需要一个页面一台主机，对此可以有 效的减少硬件（初步估计将减少不低于 10 台主机）及相关线路连接，增 加灵活性和互动性。
1.1. 各功能点； 1.2. 接入的资源、素材，数量等； 1.3. 现有大屏线路的重新改造由哪方负责，如果途拓负责，原厂
