拼接显示墙的种类及其技术原理解析

大屏拼接屏方案大屏拼接屏方案在现代社会中，随着信息技术的快速发展，大屏拼接屏方案越来越受到人们的关注和利用。

大屏拼接屏是一种将多个显示屏通过拼接技术组合在一起形成更大尺寸的显示屏幕的解决方案。

它具有广泛的应用领域，包括展览馆、会议室、电视墙等等。

本文将介绍大屏拼接屏的基本原理和常见的实施方案。

1. 基本原理大屏拼接屏的基本原理是通过将多个显示屏按照一定的规则进行拼接，形成一个大尺寸的显示屏幕。

拼接的原理主要包括以下几个步骤：1. **边框处理**：在进行大屏拼接时，需要考虑显示屏的边框对整个屏幕的影响。

常见的处理方式是通过减小边框的宽度或者选择边框颜色与屏幕背景相适配来减少边框对视觉效果的影响。

2. **图像合成**：拼接屏的图像合成是一个关键步骤。

通过将多个显示屏的图像按照一定的规则进行拼接，可以形成一个连续的大屏显示。

常见的图像合成方式有水平拼接和垂直拼接。

水平拼接是将显示屏按照水平方向排列，垂直拼接则是将显示屏按照垂直方向排列。

3. **图像校正**：由于每个显示屏的尺寸、分辨率等可能存在差异，因此在进行图像拼接时需要对图像进行校正，保证显示效果的一致性。

图像校正可以通过软件或者硬件来实现。

2. 实施方案大屏拼接屏的实施方案主要包括硬件设备的选择和配置以及软件系统的搭建。

2.1 硬件设备选择在选择硬件设备时，需要考虑以下几个关键因素：1. **显示屏尺寸**：选择显示屏尺寸时需要根据实际使用场景来确定。

一般来说，大屏拼接屏的尺寸越大，显示效果越好，但同时也会增加成本和安装难度。

2. **分辨率**：显示屏的分辨率决定了拼接屏的显示质量。

高分辨率能够提供更清晰和细腻的图像显示效果。

在选择显示屏时应尽量选择分辨率相同的显示屏，以减少图像校正的难度。

3. **边框宽度**：边框宽度对大屏拼接屏的视觉效果有直接影响。

一般来说，边框越窄，显示效果越好。

在选择显示屏时应尽量选择边框宽度较窄的型号。

2.2 软件系统搭建在搭建软件系统时，常见的方案包括使用专业的拼接屏控制软件和使用硬件设备自带的拼接功能。

电视拼接墙方案1. 引言电视拼接墙是一种现代化、高效的显示方案，通过将多个电视屏幕拼接在一起形成一个大屏幕，以实现更大尺寸、更高分辨率的显示效果。

电视拼接墙方案广泛应用于会议室、展览厅、控制中心等场所。

本文将介绍电视拼接墙的基本概念、优势以及常用的拼接技术，并提供一种简单而高效的电视拼接墙方案供参考。

2. 电视拼接墙优势电视拼接墙相比传统的大屏幕显示方案具有以下优势：•高分辨率：电视拼接墙可以通过将多个电视屏幕拼接在一起，实现更高的整体分辨率。

•大屏尺寸：通过将多个电视屏幕拼接在一起，电视拼接墙可以实现更大尺寸的显示效果，提供更好的观看体验。

•灵活性：电视拼接墙可以根据实际需求自由组合屏幕数量和排列方式，提供更灵活的显示方案。

•便捷性：电视拼接墙采用标准的电视设备，安装和维护都比较简单，更容易操作。

3. 电视拼接技术在实现电视拼接墙方案时，有几种常用的拼接技术可供选择：3.1. 物理拼接物理拼接是指将多个电视屏幕物理地拼接在一起。

这种拼接方式需要使用特殊的拼接屏幕，拼接屏幕之间紧密贴合，形成一个整体显示画面。

物理拼接方式在保持画面质量和分辨率的同时，将多个屏幕的边框最小化，提供更连贯的显示效果。

3.2. 无缝拼接无缝拼接是指通过特殊的拼接技术，将多个电视屏幕拼接在一起形成一个整体显示画面，无缝连接，没有明显的缝隙。

这种拼接方式通常使用专业的拼接处理器，对图像进行处理以确保显示效果的一致性。

3.3. 软件拼接软件拼接是指通过计算机软件对多个电视屏幕进行拼接。

这种拼接方式使用计算机处理图像，通过图像处理算法将多个屏幕的显示内容组合成一个整体显示画面。

软件拼接可以实现更复杂的显示效果，例如画中画、画面切换等。

4. 简单高效的电视拼接墙方案本文推荐一种简单而高效的电视拼接墙方案，使用物理拼接技术和无缝拼接处理器实现。

4.1. 材料清单•多个电视屏幕，大小和数量根据实际需求确定。

•拼接屏幕支架，用于将电视屏幕拼接在一起。

大屏拼接系统介绍一、功能介绍大屏拼接技术一般应用在大型的指挥中心系统，多方远程视会议。

整个大目前大屏幕拼接墙最基本的功能要求：幕墙显示一个大的画面；网络漫游，图像叠加；在一个大屏幕上组成任意的多个拼接；多路信号输入显示。

二、系统组成既然是拼接当然少不了拼接幕墙啦，为达各种信号切换，矩阵也必不可少。

而现在一般用所用到远程多方会议，指挥系为操作方便，更会加入中央控制系来对拼墙，矩阵，会议终端等控制。

三、拼接幕墙种类1、背投拼接幕墙DLP的技术原理很简单，在背投单元内部设置一部投影机，发出的图像经透镜放大后通过镜片反射投影到屏幕背面，就是背投。

DLP拼接幕墙本身分类繁多，各种技术名词层出不穷，但总结起来，其突出的特点是单元尺寸大、技术相对比较成熟，拼接缝较小；其主要缺点体积大、寿命短、画面质量不高。

2、等离子幕墙PDP等离子作为家用于显示动态图像时，由于在使用初期有高亮度、高对比度、高色域、宽视角等特点而受到不少用户的好评，但应用于安全防范领域或需要长时间显示静态图像或者图文时，例如用来做监视器或者拼接成电视幕墙，则存在严重的缺陷：显示静态图像容易产生残影甚至烧屏，即出现所谓的等离子烙印，亮度衰减较快，一旦出现烙印或亮度下降后不可恢复；可靠性较低，耗电相较其他技术偏高。

目前，已有专门用于拼接的42"屏上市，（其边框间隔约5mm），但价格比较昂贵。

在现今技术水平下，PDP无法克服的缺点严重阻碍了其在商用大屏幕显示市场的应用。

3、液晶拼接幕墙液晶是当今最高端、最理想的显示设备，其优异的性能，已经获得了广泛认可。

液晶拼接幕墙采用液晶屏作为拼接单元，克服了DLP和PDP幕墙的缺点，提供了一种性能优异，使用灵活的拼接幕墙。

当然，由于目前液晶产品的背光源发光体仍采用阴极真空管（CCFL），其灯管两端的灯丝及管座限制了液晶板的尺寸，目前拼屏所用的DID液晶屏的边框仍有4mm-10mm的宽度，因此拼接缝稍大是液晶拼接幕墙的缺点，但随着LED背光源技术的投入，这一缺陷将会得到明显的改善。

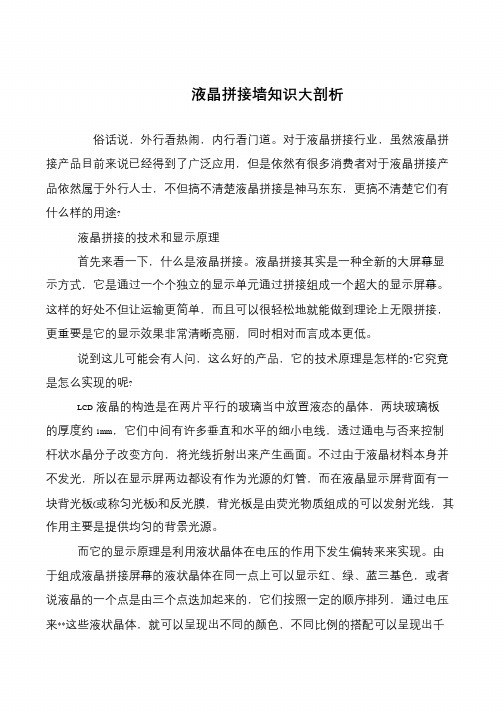

液晶拼接墙知识大剖析
俗话说，外行看热闹，内行看门道。

对于液晶拼接行业，虽然液晶拼接产品目前来说已经得到了广泛应用，但是依然有很多消费者对于液晶拼接产品依然属于外行人士，不但搞不清楚液晶拼接是神马东东，更搞不清楚它们有什么样的用途?
液晶拼接的技术和显示原理
首先来看一下，什么是液晶拼接。

液晶拼接其实是一种全新的大屏幕显示方式，它是通过一个个独立的显示单元通过拼接组成一个超大的显示屏幕。

这样的好处不但让运输更简单，而且可以很轻松地就能做到理论上无限拼接，更重要是它的显示效果非常清晰亮丽，同时相对而言成本更低。

说到这儿可能会有人问，这么好的产品，它的技术原理是怎样的?它究竟是怎么实现的呢?
LCD液晶的构造是在两片平行的玻璃当中放置液态的晶体，两块玻璃板的厚度约1mm，它们中间有许多垂直和水平的细小电线，透过通电与否来控制杆状水晶分子改变方向，将光线折射出来产生画面。

不过由于液晶材料本身并不发光，所以在显示屏两边都设有作为光源的灯管，而在液晶显示屏背面有一块背光板(或称匀光板)和反光膜，背光板是由荧光物质组成的可以发射光线，其作用主要是提供均匀的背景光源。

而它的显示原理是利用液状晶体在电压的作用下发生偏转来来实现。

由于组成液晶拼接屏幕的液状晶体在同一点上可以显示红、绿、蓝三基色，或者说液晶的一个点是由三个点迭加起来的，它们按照一定的顺序排列，通过电压来**这些液状晶体，就可以呈现出不同的颜色，不同比例的搭配可以呈现出千。

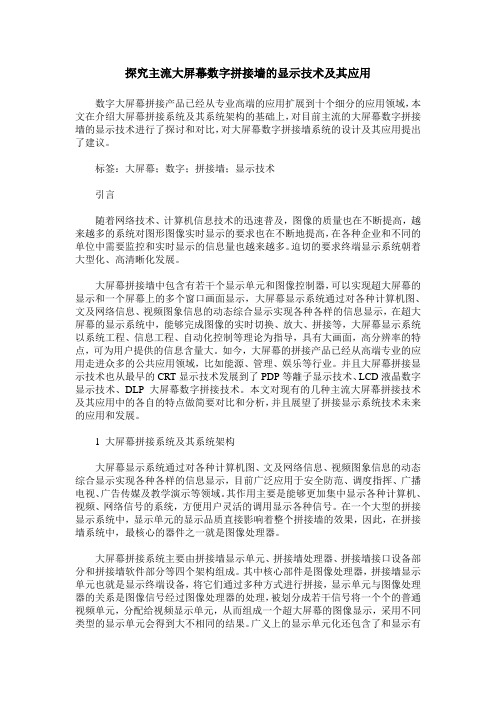

探究主流大屏幕数字拼接墙的显示技术及其应用数字大屏幕拼接产品已经从专业高端的应用扩展到十个细分的应用领域，本文在介绍大屏幕拼接系统及其系统架构的基础上，对目前主流的大屏幕数字拼接墙的显示技术进行了探讨和对比，对大屏幕数字拼接墙系统的设计及其应用提出了建议。

标签：大屏幕；数字；拼接墙；显示技术引言随着网络技术、计算机信息技术的迅速普及，图像的质量也在不断提高，越来越多的系统对图形图像实时显示的要求也在不断地提高，在各种企业和不同的单位中需要监控和实时显示的信息量也越来越多。

迫切的要求终端显示系统朝着大型化、高清晰化发展。

大屏幕拼接墙中包含有若干个显示单元和图像控制器，可以实现超大屏幕的显示和一个屏幕上的多个窗口画面显示，大屏幕显示系统通过对各种计算机图、文及网络信息、视频图象信息的动态综合显示实现各种各样的信息显示，在超大屏幕的显示系统中，能够完成图像的实时切换、放大、拼接等，大屏幕显示系统以系统工程、信息工程、自动化控制等理论为指导，具有大画面，高分辨率的特点，可为用户提供的信息含量大。

如今，大屏幕的拼接产品已经从高端专业的应用走进众多的公共应用领域，比如能源、管理、娱乐等行业。

并且大屏幕拼接显示技术也从最早的CRT显示技术发展到了PDP等離子显示技术、LCD液晶数字显示技术、DLP大屏幕数字拼接技术。

本文对现有的几种主流大屏幕拼接技术及其应用中的各自的特点做简要对比和分析，并且展望了拼接显示系统技术未来的应用和发展。

1 大屏幕拼接系统及其系统架构大屏幕显示系统通过对各种计算机图、文及网络信息、视频图象信息的动态综合显示实现各种各样的信息显示，目前广泛应用于安全防范、调度指挥、广播电视、广告传媒及教学演示等领域。

其作用主要是能够更加集中显示各种计算机、视频、网络信号的系统，方便用户灵活的调用显示各种信号。

在一个大型的拼接显示系统中，显示单元的显示品质直接影响着整个拼接墙的效果，因此，在拼接墙系统中，最核心的器件之一就是图像处理器。

拼接屏的常见知识点总结一、拼接屏的种类1.按照显示技术的不同，拼接屏可以分为液晶拼接屏、LED拼接屏和DLP拼接屏。

其中，液晶拼接屏采用液晶显示技术，LED拼接屏采用LED点阵显示技术，而DLP拼接屏则采用数字光处理技术。

2.按照安装形式的不同，拼接屏可以分为壁挂式拼接屏、立柱式拼接屏和地面式拼接屏。

壁挂式拼接屏安装在墙壁上，立柱式拼接屏安装在地面上，而地面式拼接屏则直接放置在地面上。

二、拼接屏的特点1.高分辨率：拼接屏由多块显示屏组成，可以拼接成大型的高分辨率显示屏，能够满足大尺寸图像和视频的显示需求。

2.高亮度：拼接屏采用高亮度的显示屏，能够在室内和室外的各种环境下清晰可见，适用于各种场景的展示需求。

3.高对比度：拼接屏采用高对比度的显示屏，能够呈现出鲜明的画面和清晰的色彩，提升了图像和视频的表现效果。

4.模块化设计：拼接屏采用模块化设计，易于安装和维护，可以根据实际需求自由组合，灵活应对各种场景的显示要求。

5.多种显示方式：拼接屏支持单屏显示、拼接显示、画中画显示等多种显示方式，能够满足不同场景下的多种展示需求。

三、拼接屏的应用领域1.监控指挥中心：拼接屏可以用于监控指挥中心的大屏显示，实时展示监控画面和指挥信息，帮助监控人员进行实时监控和指挥调度。

2.会议室：拼接屏可以用于会议室的大屏显示，实时展示会议议程和会议内容，提升会议效果和参会体验。

3.广告牌：拼接屏可以用于室内和室外的广告牌显示，吸引路人的注意力和增加广告宣传的效果。

4.演艺舞台：拼接屏可以用于演艺舞台的舞台背景或舞台侧屏显示，提升演艺表演的视觉效果和观赏体验。

5.商业展示：拼接屏可以用于商业展示的商品展示和广告宣传，吸引顾客的关注和增加购买的欲望。

四、拼接屏的选购注意事项1.分辨率：选择拼接屏时要注意其分辨率，要根据实际展示内容和观看距离来确定合适的分辨率。

2.亮度：选择拼接屏时要注意其亮度，要根据实际展示环境和光照情况来确定合适的亮度。

大屏拼接电视墙系统技术应用解析大屏幕显示系统在电信网络管理、公安交警指挥、交通监控管理、军事作战指挥训练、工业生产调度等多个领域的控制室中得到了广泛的应用，它能够集中显示来自RGB,Video和网络等多种不同信号源的信号，以满足用户大面积显示各种共享信息和综合信息的需求。

比较常见的大屏幕拼接电视墙系统，通常根据显示单元的工作方式分为三个主要类型，即LCD显示单元拼接电视墙、PDP显示单元拼接电视墙和DLP背投显示单元拼接。

其中前二者属于平板显示单元拼接系统，后者属于投影单元拼接系统。

等离子大屏拼接电视墙系统PDP(PlasmaDisplayPanel)，即等离子显示屏。

PDP是一种利用气体放电的显示技术，其工作原理与日光灯很相似。

它采用了等离子管作为发光元件，屏幕上每一个等离子管对应一个像素，屏幕以玻璃作为基板，基板间隔一定距离，形成一个个放电空间。

放电空间内充入氖、氙等混合惰性气体作为工作媒质，在两块玻璃基板的内侧面上涂有金属氧化物导电薄膜作激励电极。

当向电极上加入电压，放电空间内的混合气体便发生等离子体放电现象，也称电浆效应。

等离子体放电产生紫外线，紫外线激发涂有红绿蓝荧光粉的荧光屏，荧光屏发射出可见光，显现出PDP单元拼接电视墙具有颜色鲜亮、高对比度以及高亮度的优点，同时也具有其自身无法克服的缺点。

等离子由于耗电量与发热量很大，会产生严重灼伤现象，并不适用于长期静态画面显示监控。

并且PDP单元用于拼接之后，整机升温更高，致使设备容易烧毁。

此外，目前市面上等离子拼接电视墙价格较高，一般一平方米的价格高达十几万。

今天，在低碳、节能已经成为主流趋势，对于大多数普通用户来说，等离子拼接电视墙显然不是其最优。

DLP大屏幕拼接墙（原理）一、概述DLP大屏幕拼接墙是由多个DLP单元体共同拼凑而成，使用多个显示设备共同显示一个整屏的图像，DLP大屏幕拼接墙系统主要由DLP拼接单元、多屏拼接器、矩阵切换器和分配器、控制系统等部分组成。

其中DLP拼接单元的显示品质直接影响到整个投影墙的效果，每个拼接单元可以接收由图像处理器送出的RGB信号或直接由计算机输出的RGB信号、视频信号等。

而多屏处理器是拼接墙的核心。

其是将一个完整的图像信号划分后分配给每个视频显示单元，完成用多个普通视频单元组成一个超大屏幕动态图像显示屏。

电视墙处理器可以实现多个物理输出组合成一个分辨率叠加后的超高分辨率显示输出，使屏幕墙构成一个超高分辨率、超高亮度、超大显示尺寸的逻辑显示屏，完成多个信号源（网络信号、RGB信号和视频信号）在屏幕墙上的开窗、移动、缩放等各种方式的显示功能。

另外，信号切换部分由视频信号和计算机信号切换组成。

该部分主要是将视频信号和计算机信号切换到图像处理器或投影单元的输入端等以供显示。

信号分配部分则由分配器组成，其主要保证本机显示器和投影机的显示图像相同。

大屏幕的管理是由软件或者中央控制系统实现的，其可实现拼接墙的调整、窗口管理、网络控制、矩阵切换等功能。

控制软件中还会预存一些常用的模式，用户在使用时可随时调用预存模式，即可实现预期效果。

二、DLP大屏幕拼接墙系统的结构组成三、大屏幕拼接系统普通用户在同时观看的信源较少时，适合选择单机使用。

但在较为复杂的监控中，如大型邮电通信系统、道路交通管理、能源分配输送、过程控制、110报警等领域，需全景浏览，统一指挥，就必须选择大屏幕拼接系统。

大屏幕拼接系统不再受单机分辨率和亮度的影响，例如一个2×2四个侧机的拼接系统，单机分辨率为800×600，亮度为500lm，则拼接后的系统分辨率为1600×1200，亮度为2000lm。

拼接系统主要由三部分组成：大屏幕投影墙、投影机阵列、控制系统。

大屏幕无缝拼接技术phoenix大屏幕无缝拼接技术拼接主要有两种：传统的大屏幕显示墙硬拼接技术，采用边缘融合技术的投影机无缝拼接技术。

显示墙硬拼接：主要采用多个箱体拼接而成DLP拼接（拼缝小于0.5mm）、CRT拼接、PDP等离子拼接、DID液晶拼接CRT背投显示墙、LCD背投显示墙、DLP背投拼接墙以及等离子显示墙等，这种拼接技术目前拼接缝隙最小的可以小到就0.5毫米以下，因为缝隙非常小了，所以大家也都叫“无缝”拼接，但实际是有缝隙的。

大屏幕无缝拼接技术而采用边缘融合技术的投影机拼接是用多台投影以1×N或M×N的模式在一块大的投影幕上做投影拼接。

投影机+边缘融合器+拼接器的方式能实现真正的无缝拼接。

相应的拼接屏就由对应的拼接方式拼接而成。

一、大屏幕显示墙硬拼接技术DLP拼接（DLP背投拼接系统）PDP拼接（等离子拼接）DID拼接（液晶拼接）DLP拼接（DLP背投拼接系统）DLP是“Digital Light Procession”的缩写，即为数字光处理，也就是说这种技术要先把影像信号经过数字处理，然后再把光投影出来。

以DMD （Digital Micromirror Device）来完成可视数字信息显示的技术。

说得具体点，就是DLP投影技术应用了数字微镜晶片（DMD）来作为主要关键处理元件以实现数字光学处理过程。

其原理是将通过UHP灯泡发射出的冷光源通过冷凝透镜，通过Rod将光均匀化，经过处理后的光通过一个色轮（Color Wheel），将光分成RGB三色（或者RGBW等更多色），再将色彩由透镜投射在DMD芯片上，最后反射经过投影镜头在投影屏幕上成像。

DLP大屏幕拼接系统以DLP投影机为主并配以图像处理器组成的高亮度、高分辩率、色彩逼真的电视墙，能显示各种计算机（工作站）、网络信号及各种视频信号，画面能任意漫游、开窗、放大缩小和叠加。

DLP拼接（DLP背投拼接系统）DLP拼接墙由多个背投显示单元拼接而成，其最主要的特点是屏体大尺寸，目前在市场上的主流尺寸为50英寸、60英寸、67英寸，随着用户对大屏幕尺寸需求的提高，80英寸、84英寸、100英寸、120英寸的也逐渐使用。
