当前位置：文档之家 › C50混凝土配合比计算书

C50混凝土配合比计算书

  • 格式：doc
  • 大小：82.00 KB
  • 文档页数：8

混凝土配合比审批书
C50海工高性能混凝土
（大水P·O52.5水泥）

配合比编号:SGGSLJ3-PHB10
工程名称:丹东大东港疏港高速公路第三合同段

辽宁省路桥建设集团工程检测有限公司
丹东大东港疏港高速公路第三合同段
工地试验室
目 录
一、混凝土配合比报审表
二、C50混凝土配合比设计计算书
1、设计依据
2、设计要求
3、原材料
4、计算过程
5、试配、调整
6、确定理论配合比
7、每m3混凝土中碱含量、CI-含量计算；抗裂性能比、电通量试验
结果统计
8、强度分析
三、配合比检测报告
四、水泥检测报告
五、粉煤灰检测报告
六、细骨料检测报告
七、母岩检测报告
八、粗骨料检测报告
九、外加剂检测报告
十、拌合用水检测报告
混凝土配合比报审表
工程项目名称：丹东大东港疏港高速公路 施工合同段：路基桥涵第三合同段 编号：SGGSLJ3-PHB10
致： 中心试验室
我单位根据施工合同的有关规定已完成 C50海工高性能混凝土的配合比设计外委工作，并经我单位技术负
责人审查批准，用于路基桥涵三标拌和站，对K12+400.000-K17+200.000段C50混凝土施工，请予以审批。
一、设计要求： 强度等级：C50
二、1、设计坍落度：160～200mm
2、理论配合比每m3材料用量（Kg/m3）：水泥：细骨料：粗骨料：水：粉煤灰：矿渣粉:减水剂：引气
剂=275：660：1181：145：101：39:3.92:1.18
三、实测指标：水胶比：0.35 砂率：39% 实测坍落度：200mm 含气量：4.8%
3d抗压强度：42.3 MPa 7d抗压强度：51.4 MPa 28d抗压强度：60.1 MPa
混凝土拌合物中的氯离子含量：0.03% 混凝土拌合物中的碱含量：1.809Kg/m3
氯离子扩散系数：1.6（10-12m2/S）
四、材料说明
1、水 泥：大连水泥集团特种水泥有限公司P·O52.5
2、粗集料：东港市黄土坎碎石场5-20mm连续集配 掺配比例5-10（mm）40% 10-20（mm）60%
3、细集料：东港市大洋河砂场 中砂
4、粉煤灰：丹东华能实业有限公司（I级）
5、矿渣粉：沈阳众邦建筑材料有限公司（鞍钢矿渣开发公司S95)
6、减水剂：沈阳依力达建筑外加剂厂( WJF)
7、引气剂：沈阳依力达建筑外加剂厂 (PC-2)
附件： 配合比报告；
原材料报告。

工地试验室(章)
试验室主任：
日 期： 年 月 日

中心试验室意见：


中心试验室机构(章)
中心试验室主任:

日 期： 年 月 日
C50混凝土配合比设计计算书
一、设计依据Kg/m3
1.《普通混凝土配合比设计规程》JGJ 55-2011
2.《公路桥涵施工技术规范》JTG/T F50-2011
3.《公路工程集料试验规程》JTG E42-2005
4.《公路工程水泥及水泥混凝土试验规程》JTG E30-2005
5.《高强高性能混凝土用矿物外加剂》GB/T 18736-2002
6.《混凝土外加剂》GB 8076-2008；
7.《普通混凝土拌合物性能试验方法标准》GB/T 50080-2002；
8.《普通混凝土力学性能试验方法标准》GB/T 50081-2002；
9.设计文件
二、设计要求
（一）使用部位:绞缝、支座锚栓、桥面铺装。
（二）要求坍落度:120～160mm
（三）混凝土设计强度fcu,k=50MPa
三、原材料选择：
1、水泥：唐山冀东盾石水泥P.O52.5。
2、粉煤灰：铁岭电厂。
3、细集料：清河砂场。细度模数Mx=2.72，表观密度：2606kg/m3 ，含泥量：0.8%，
泥块含量：0.0%。
4、粗集料：建琅碎石场。20-30mm碎石、10-20mm碎石、5-10mm碎石，碎石按质
量比3:5:2比例掺配成5～31.5连续级配碎石，表观密度：2694 kg/m3，针片状含
量：9.6 %，压碎值：19.0%，含泥量：0.5%，泥块含量：0.0%。
5、水：饮用水。
6、外加剂：沈阳斯达博建筑材料有限公司
四、混凝土配合比设计步骤：
根据《普通混凝土配合比设计规程》（JGJ 55-2011）混凝土的配制强度采用下式
确定：fcu,0≥fcu,k＋1.645σ，σ取值为5.0MPa，则：fcu,0＝50＋1.645×5.0 =58.2MPa
水泥28d胶砂强度无实测值，按照Fce=rcfce,g=1.16×52.5=60.9；fb=rfrsfce=0.75×
1.00×60.9=45.7。
1、确定水胶比：
基准水胶比W/B=αafb/（ fcu，0+ αaαbfb）对于碎石αa=0.46，αb=0.07，W/B=0.38。
根据减水剂及配合比坍落度设计要求，W/B调整为0.38。
2、确定用水量：根据规范查表计算及混凝土性能要求，确定用水量w为179kg。
3、根据水胶比和规范要求确定胶凝材料及外加剂用量：水泥取370kg，粉煤灰取
80kg，掺量为17%，硅粉取20Kg,掺量为4.25%，外加剂取4.7kg，掺量为1%。
4、确定砂率及砂、石用量：粗集料采用5-31.5mm的连续级配碎石，细集料为中
砂，水胶比0.38，确定砂率为38%，计算后砂为703kg, 碎石为1148kg。
5、确定基准配合比：水泥（含粉煤灰）:细集料:粗集料:水:外加剂=1:
1.50:2.44:0.38:0.01。
五、试配、调整
1、设计配合比每立方米材料用量

编号 水胶比 砂率(%) 水泥 (kg) 砂 (kg) 碎石(kg) 水 (kg) 粉煤灰 (kg) 硅粉 (kg) 外加剂
(kg)
20-30 (mm) 10-20 (mm) 5-10
(mm)

1 0.38 38 370 703 344 574 230 179 80 20 4.7

2 0.43 39 327 724 354 591 236 179 71 18 4.7
3 0.33 37 427 676 331 552 220 179 92 23 4.7

2.混凝土的抗压强度及拌合物性能

六、确定理论配合比
编号 水胶比 实测容重 (kg/m3) 强度(MPa) 坍落度 (mm) 含气量
（%）

凝结时间（min) 备注

7天 28天 56天 初凝 终凝
粘聚性良
好，保水性
良好,易插
捣

1 0.38

2 0.43
3 0.33
1、设计配合比每立方米材料用量
编号 水胶比 砂率(%) 水泥 (kg) 砂 (kg) 碎石(kg) 水 (kg) 粉煤灰 (kg) 硅粉
(kg)

外加

剂
(kg)
20-30 (mm) 10-20(mm) 5-10

(mm)
0.
38
38 370 703 344 574 230 179 80 20 4.7 0.38

七、每m3混凝土中碱含量、CI-含量计算；抗裂性能比、电通量试验结果统计：
1、混凝土总碱含量计算:
混凝土原材料的碱含量检测符合规范要求后，混凝土的总碱含量结果依据混凝
土的配合比参数计算确定。根据《公路桥涵施工技术规范》JTG/T F50-2011要求，对
一般桥涵每m3混凝土中总碱含量不宜大于3.0kg/m3，对特大桥、大桥和重要桥梁不宜
大于1.8kg/m3,，混凝土含碱量计算结果见下表：
混凝土碱含量计算结果


2、混凝土中的氯离子含量计算：

混凝土氯离子含量的计算依据原材料的复验检测结果和混凝土的配合比参数计
算确定，根据《公路桥涵施工技术规范》JTG/T F50-2011要求氯离子含量之和不应超
过胶凝材料总量的0.30%，预应力混凝土结构中氯离子含量之和不应超过胶凝材料总
量的0.06%。混凝土氯离子含量计算结果见下表：
混凝土氯离子含量计算结果
各种原材料带入混凝土中的氯离子含量(kg/m3)
占胶材

比例（%)
水泥 粉煤灰 砂 碎石 水 外加剂 合计

从混凝土的氯离子含量计算结果进行判定，所选试验配合比混凝土的有害物质含
量符合要求。
3、混凝土抗裂性对比、电通量试验结果统计：
混凝土的抗裂性对比试验采用抗裂环法进行。将混凝土成型于尺寸为Φ305×

各种原材料带入混凝土中的碱含量(kg/m3)
水泥 粉煤灰 砂 碎石 水 外加剂 合计 备注
混凝土碱含
量是否满足规
范要求
Φ425×100mm的试模中，24h后拆除外模后移入温度为20℃，湿度为60℃的环境中
养护观测，定期检查混凝土表面，观察裂缝出现的时间和裂缝的宽度及长度，以比较
混凝土抗裂性能的优劣。
根据《公路桥涵施工技术规范》JTG/T F50-2011的要求，高性能混凝土的电通量
应不大于1000C。

编号
龄期28d 龄期56d
裂缝情况 电通量C 裂缝情况 电通量C
1
2
3
八、强度分析：
28天强度满足设计强度要求，详见配合比报告

合集下载

C50细石混凝土配合比设计书

C50细石混凝土配合比设计书

C50细石砼配合比设计计算说明书一、设计依据1、《普通混凝土配合比设计规范》2、《公路桥涵施工技术规范》3、招标文件和图纸设计。

二、使用部位及技术要求1、使用部位：梁绞缝2、技术要求：①设计标号：C50。

②施工坍落度：50mm ～70mm三、原材料1、水泥：①河南七里岗水泥厂，“回生”牌，P.O42.52、碎石：禹州石料厂，5～10mm连续粒级碎石。

3、砂：泌阳砂场，中砂。

4、水：地下饮用水。

5、外加剂:山西凯迪建材有限公司,NOF-2型缓凝高效减水剂,掺量1.0%,减水率19.6%6、掺合料：粉煤灰，平顶山姚孟电力粉煤灰开发公司，I级。

四、计算步骤：1、试配强度：fcu,o=fcu,k+1.645σ=50+1.645×6.0=59.87Mpa其中：fcu,o—混凝土配制强度，Mpa； fcu,k—混凝土立方体抗压强度标准值，Mpa σ—混凝土强度标准差，Mpa。

2、水灰比W/C=（αa.fcu）/(fcu,o+αa.αb.fce)=(0.46×1.1×42.5)/(59.87+0.46×0.07×1.1×42.5) ＝0.35式中:αa、αb—回归系数fce=γcfce，g：γc—水泥强度等级的富裕系数，取1.1; fce,g—水泥强度等级值，Mpa。

根据公路桥规要求，确定以0.35为基准水灰比。

3、确定用水量：mwo=210×(1-0.196)=169Kg;4、确定用灰量：mco=mwo/(W/C)=177/0.35=483Kg;5、砂率：βs=33%6、粗、细骨料的确定：（采用重量法）由下式计算： mco+mgo+mso+mwo=mcpβs=mso/(mso+mgo)×100%mco--每立方混凝土的水泥用量(Kg) m--每立方混凝土的碎石用量(Kg) mso--每立方混凝土的砂用量（Kg） mw--每立方混凝土的水用量（Kg） mcp--每立方混凝土拌合物假定容量（Kg）,取2450Kg。

C50细石混凝土配合比设计书

C50细石混凝土配合比设计书

C50细石砼配合比设计计算说明书一、设计依据1、《普通混凝土配合比设计规范》2、《公路桥涵施工技术规范》3、招标文件和图纸设计。

二、使用部位及技术要求1、使用部位：梁绞缝2、技术要求：①设计标号：C50。

②施工坍落度：50mm ～70mm三、原材料1、水泥：①河南七里岗水泥厂，“回生”牌，P.O42.52、碎石：禹州石料厂，5～10mm连续粒级碎石。

3、砂：泌阳砂场，中砂。

4、水：地下饮用水。

5、外加剂:山西凯迪建材有限公司,NOF-2型缓凝高效减水剂,掺量1.0%,减水率19.6%6、掺合料：粉煤灰，平顶山姚孟电力粉煤灰开发公司，I级。

四、计算步骤：1、试配强度：fcu,o=fcu,k+1.645σ=50+1.645×6.0=59.87Mpa其中：fcu,o—混凝土配制强度，Mpa； fcu,k—混凝土立方体抗压强度标准值，Mpa σ—混凝土强度标准差，Mpa。

2、水灰比W/C=（αa.fcu）/(fcu,o+αa.αb.fce)=(0.46×1.1×42.5)/(59.87+0.46×0.07×1.1×42.5) ＝0.35式中:αa、αb—回归系数fce=γcfce，g：γc—水泥强度等级的富裕系数，取1.1; fce,g—水泥强度等级值，Mpa。

根据公路桥规要求，确定以0.35为基准水灰比。

3、确定用水量：mwo=210×(1-0.196)=169Kg;4、确定用灰量：mco=mwo/(W/C)=177/0.35=483Kg;5、砂率：βs=33%6、粗、细骨料的确定：（采用重量法）由下式计算： mco+mgo+mso+mwo=mcpβs=mso/(mso+mgo)×100%mco--每立方混凝土的水泥用量(Kg) m--每立方混凝土的碎石用量(Kg) mso--每立方混凝土的砂用量（Kg） mw--每立方混凝土的水用量（Kg） mcp--每立方混凝土拌合物假定容量（Kg）,取2450Kg。

C50混凝土配合比(P.042.5)

C50混凝土配合比(P.042.5)

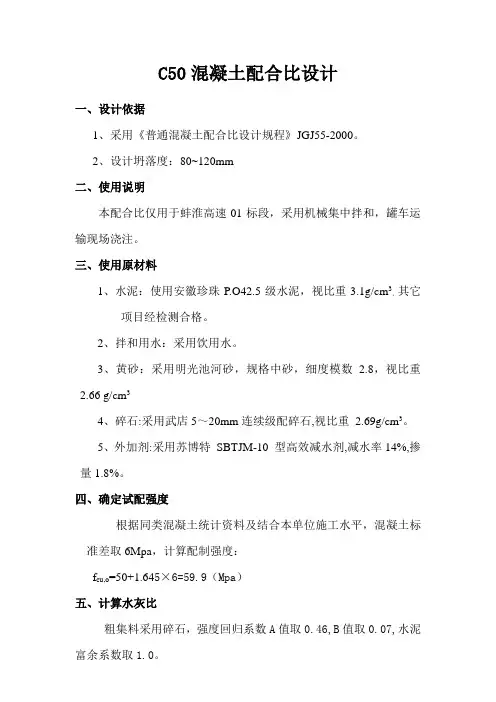

C50混凝土配合比设计一、设计依据1、采用《普通混凝土配合比设计规程》JGJ55-2000。

2、设计坍落度：80~120mm二、使用说明本配合比仅用于蚌淮高速01标段，采用机械集中拌和，罐车运输现场浇注。

三、使用原材料1、水泥：使用安徽珍珠P.O42.5级水泥，视比重3.1g/cm3，其它项目经检测合格。

2、拌和用水：采用饮用水。

3、黄砂：采用明光池河砂，规格中砂，细度模数2.8，视比重2.66 g/cm34、碎石:采用武店5～20mm连续级配碎石,视比重2.69g/cm3。

5、外加剂:采用苏博特SBTJM-10 型高效减水剂,减水率14%,掺量1.8%。

四、确定试配强度根据同类混凝土统计资料及结合本单位施工水平，混凝土标准差取6Mpa，计算配制强度：f cu,o=50+1.645×6=59.9（Mpa）五、计算水灰比粗集料采用碎石，强度回归系数A值取0.46,B值取0.07,水泥富余系数取1.0。

W/C=0.46×42.5×1.0/(59.9+0.46×0.07×42.5×1.0)=0.32 六、确定用水量根据确定的坍落度及材料特性，结合以往经验用水量取185kg/m3,掺入外加剂时的混凝土用水量按下式计算:Mwa=Mwo(1-β)=185×(1-0.14)= 159㎏式中: Mwa为掺外加剂混凝土每立方米混凝土的用水量(㎏)Mwo为未掺外加剂混凝土每立方米混凝土的用水量(㎏) β为外加剂的减水率(%)七、计算初步水泥用量C0= Mwa/(W/C)=159/0.32=497(㎏)；八、确定砂率根据所计算的水灰比及粗骨料的特性确定砂率为35%。

九、计算每立方米砂石用量（重量法）C+S+G+W=2440 ①S/(S+G)×100%=35% ②解①②得S=624㎏,G=1160㎏十一、初步理论配合比根据计算初步理论配合比为：Co:So:Go:Wo:减水剂=497：624:1160:159:8.95十二、配合比确定在用水量不变、砂率稍作调整的情况下，另取水灰比为0.30、0.34两组做对比试验，其材料用量为；(见下表)十三、混凝土试拌经试拌三组混凝土拌和物的和易性、粘聚性均能满足施工要求其试验结果为：十四、结论意见根据试配过程项目检测,砼拌和物的和易性、保水性等及试配实际强度值，各项指标均能满足设计要求，在保证砼强度的条件下同时考虑经济性，所以我部拟采用W/C=0.32一组，水泥:砂:碎石：水:减水剂= 497：624:1160:159:8.95。

C50混凝土配合比设计书

C50混凝土配合比设计书

C50混凝土配合比设计书一、设计依据1、依据JGJ55-2O11《普通混凝土配合比设计规程》2、依据JTG/T3650-2020《公路桥涵施工技术规范》3、依据JTGE42-2005《公路工程集料试验规程》4、依据JTG3420-2020《公路工程水泥及水泥混凝土试验规程》二、原材料1.水泥：***水泥，型号：P.O52.5R o2、粗集料:碎石产地:***；级配:5-20mm连续级配。

3、细集料：砂，产地：***砂厂；中砂。

4、水：饮用水。

5、外加剂：***高效减水剂,***公司。

掺量1%,减水率取21%β三、坍落度：施工部位为桥梁上部构造，坍落度为70~90mm o四、施工工艺：采用机械强制搅拌，采用机械振捣成型。

五、养护条件：温度20±2°C,湿度＞95%.六、配合比设计(1)确定混凝土配制强度根据混凝土强度fcu,k=50Mpa,按。

=6.0MPa,计算混凝土配制强度：fcu z0=fcu z k+1.645σ=50+1.645×6=59.9(Mpa)(2)计算水灰比1)按强度要求计算水灰比1.计算水泥实际强度根据P.O52.5普通硅酸盐水泥fce z k=52.5MPa,水泥富裕系数取Yc=1.00,水泥实际强度为：fce=γcχfce,k=:1.OOX52.5=52.5(MPa)2.计算混凝土水灰比根据混凝土配制强度fcu z0=59.9MPa,水泥实际强度fce=52.5MPa,查表碎石A=O.46,B=0.07z计算水灰比：W=0.46×52.5=0.39C=59.9+0.46×0.07×52.5根据施工能力取0.362)按耐久性校核水灰比根据混凝土所处环境条件，查表得允许最大水灰比为0.60。

按强度计算水灰比0.36,符合耐久性要求。

采用计算水灰比为0.36。

(3)选定单位用水量根据要20mm,查表选用混凝土用水量为215kg∕m3Mw0=215*(1.-21%)=170(kg∕m3)(4)计算单位用灰量1)按强度计算求混凝土拌和物坍落度70-90mm,碎石最大粒径为单位用灰量根据混凝土单位用水量mwo=170kg∕m3,水灰比W∕C=0.36,混凝土单位用灰量为：mcθ=170/0.36=472kg∕m32)按耐久性校核单位用灰量根据混凝土所处环境条件,查表得最小水泥用量不低于300kg∕m3,按强度计算单位用灰量472kg∕m3,符合耐久性要求。
