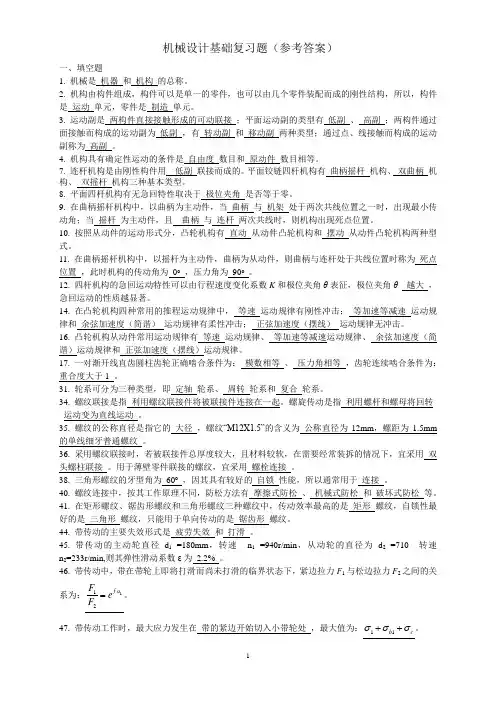

机械设计基础复习题答案1

复习题 一 、填空题 1、一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700； (1) 当取c 杆为机架时，它为何种具体类型_双曲柄机构_；（2）当取d杆为机架时，则为曲柄摇杆机构 2、曲柄摇杆机构产生“死点”位置的条件时摇杆为_主动件_，曲柄为_从动件_。 3、运动副是指能使两构件之间既能保持直接接触，而又能产生一定的形式相对运动的联接_。 4、在双曲柄机构中，如果将最短杆对面的杆作为机架时，则与此相连的两杆均为摇杆，即是双摇杆机构。 5、平面连杆机构当行程速比K_>1_时，机构就具有急回特性。 6、牛头刨床的工作台进给机构用的是棘轮机构。 7、机器或机构 构件 之间，具有确定的相对运动。 8、在曲柄摇杆机构中，如果将最短杆的对面杆作为机架，则与机架相连的两杆都可以作 整周回转 运动，即得到双曲柄机构。 9、机构具有确定运动的条件是：构件系统的自由度必须大于零，且原动件数与其自由度数必须相等。 10、图示机构要有确定运动需要有_1（摇杆）__个原动件。

11、平面四杆机构中，若各杆长度分别为a=30，b=50，c=80，d=90，当以a为机架，则该四杆机构为_双曲柄机构_。 12、平面四杆机构中，若各杆长度分别为a=40、b=60、c=60、d=70。当以a为机架，则此四杆机构为_双曲柄机构_。 13、凸轮机构能使从动杆按照预定的运动规律，实现各种复杂的运动。 14、凸轮机构中，凸轮基圆半径愈大， 压力角愈小 ，机构传动性能愈好。 15、国标规定，三角带有Y、Z、A、B、C、D、E共七种类型，代号“B2240”表示的含义是：截型为B型，基准长度为2240mm的V型带。 16、带传动中，当中心距a过大，常会引起带的搧动，而中心距a过小，又会加速带的疲劳损坏。 17、我国三角带已经标准化，共分为Y、Z、A、B、C、D、E七种型号，三角带的锲角是 400度。 18、三角带表面上印有B2240，它表示该三角带是B型带，基准长度为2240mm。 19、三角带C2800的含义是截型为C型，基准长度为2800mm的V型带。 20、带传动的主动轮直径d1 =180mm，转速 n1 =940r/min，从动轮的直径为 d2 =710 转速 n2=233r/min,则其弹性滑动系数ε为。 21、国标规定：三角带有Y、Z、A、B、C、D、E七种类型传递能力最大的为E型。最小的为_Y_型。代号A1000表示_截型为A型，基准长度为1000mm的V型带。 22、带传动的中心距与小带轮的直径一定时，若增大传动比，则小带轮包角__愈小__， 23、渐开线齿廓形状取决于 基圆 直径大小。 24、闭式软齿面齿轮传动的强度设计，首先按齿面接触疲劳强度条件计算，校核齿根弯曲疲劳强度。 25、由渐开线的形成可知，离基圆越远的点，相应的压力角越大，我国规定标准压力角为200。 26、斜齿圆柱齿轮的配对条件是 mn1=mn2=m，αn1=αn2=α，β1=±β2__。 27、由于渐开线齿轮的传动比等于基圆直径之反比，所以即使两轮的安装中心距略有偏差，也不影响两轮的传动比。 28、分度圆上的压力角等于200，模数取的是标准值，齿厚和齿槽宽相等的齿轮，称为标准齿轮。 29、齿轮传动的标准安装是指 一对齿轮分度圆相切的安装或一对齿轮的分度圆和节圆重合的安装。 30、齿轮传动的重合度越大，表示同时参加啮合的轮齿数目越多，齿轮传动越连续。 31、仿形法加工齿轮，根据被加工齿轮的模数m和齿数z选择刀号。 32、对于安装有斜齿圆柱齿轮的传动轴，最好选用 向心角接触 滚动轴承支承此轴；对于安装直齿圆柱齿轮的传动轴，最好选用 径向接触_滚动轴承支承此轴。 33、软齿面开式齿轮传动的主要失效形式是齿面磨损和轮齿折断。 34、仿形法加工齿轮，根据被加工齿轮的模数，齿数选择刀具刀号。 35、模数是齿轮的标准参数，是齿轮各部分几何尺寸计算的主要参数，齿形的大小和强度与它成正比。 36、标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的法面模数和法面压力角都相等， 齿轮的螺旋角相等而旋向相反。 37、渐开线标准直齿圆柱齿轮传动，其正确啮合条件为_模数和压力角分别相等_。 38、仿形法加工齿轮，根据被加工齿轮的模数m，齿数z选择刀具刀号。 39、闭式硬齿面齿轮传动的强度设计，首先按齿根弯曲强度 计算出齿轮的模数m。 40、 渐开线齿廓形状取决于基圆直径大小。 41、渐开线标准直齿圆柱齿轮正确啮合条件为：m1=m2=m，α1=α2=α。 42、一渐开线标准直齿圆柱齿轮的齿距为毫米，齿根圆直径为367.5mm，则该齿轮的齿数为76。 43、规定蜗杆 分度圆直径 与 模数 之比，称为蜗杆直径系数。 44、轮系通常分为定轴齿轮系和行星齿轮系两种。 45、螺纹联接是指利用螺纹零件构成的可拆联接。螺旋传动是指用来将旋转运动变换为直线移动，同时传递运动和动力。 46、螺纹的公称直径是指它的 大径_。M16×2的含义是公称直径为16mm，螺距为2mm的普通螺纹。 47、在国家标准中，规定普通螺纹的牙型角为600度，公称直径指的是螺纹的大径_。 48、某调整螺纹，采用双头粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm， 则螺杆应转__2__圈。 49、螺纹的公称直径是指它的大径_，螺纹“M12X1.5”的含义为公称直径为12mm，螺距为1.5mm的普通螺纹。 50、 键20×70GB1095—79的含义是宽度为20mm，长度为70mm的圆头键。 51、键B18×50的含义是宽度为18mm，长度为50mm的方头键。 52、普通平键的三种形式为圆头键，方头键，单圆头键。 53、设计键联接的几项内容是：A：按轮毂宽度选择键长，B：按要求选择键的类型，C：按轴的直径选择键的剖面尺寸，D：对联接进行必要的强度校核。在具体设计时，一般顺序是B-C-A-D。 54、国家标准中，普通平键的主要尺寸b×h按轴径选取。 55、键联接的主要用途是：通过键使轮毂和轴得以周向固定以传递转矩，键“12×50”的含义是 宽度为12mm，长度为50mm的圆头键。 56、在工作中同时承受弯矩和扭矩两种作用，本身又转动的轴，叫转轴。 57、转轴是指同时承受弯矩和扭矩的轴。传动轴是指只承受扭矩的轴。 58、一个阶梯轴由轴颈，轴头，轴身三部分组成。 59、轴的常用材料为碳素钢和合金钢。 60、在轴的初步计算中，轴的直径是按轴的强度来初步确定的。 61、轴上安装零件有确定的位置，所以要对轴上的零件进行轴向固定和周向固定。 62、滚动轴承代号“6215”的含义是内圈孔径为d=75mm，宽度为0系列，直径为2系列的深沟球轴承。 63、滚动轴承“6312”的含义是内圈孔径为d=60mm，宽度为0系列，直径为3系列的深沟球轴承。 二、选择题 1.图示机构中有__A___虚约束。

(A)1个 (B)2个 (C)3个 (D)4个 2.图示机构要有确定运动，需要有_A_原动件。

(A)1个 (B)2个 (C)3个 (D)4个 3、曲柄摇杆机构中，曲柄为主动件，则传动角是____B_______。 (A) 摇杆两个极限位置之间的夹角 (B) 连杆与摇杆之间所夹锐角 (C) 连杆与曲柄之间所夹锐角 (D) 摇杆与机架之间所夹锐角 4、对于铰链四杆机构，当满足杆长之和的条件时，若取__C__为机架，将得到双曲柄机构。 (A) 最长杆 (B) 与最短杆相邻的构件 (C) 最短杆 (D) 与最短杆相对的构件 5、曲柄摇杆机构中，曲柄为主动件时，___C___死点位置； （A）曲柄与连杆共线时为 （B） 摇杆与连杆共线时 （C） 不存在 6.为保证四杆机构良好的机械性能，____A_____不应小于最小许用值。 （A）压力角 （B）传动角 （C）极位夹角 7、缝纫机踏板机构的名称为 C 。 （ ） A、等长双曲柄机构 B、平行双曲柄机构 C、曲柄摇杆机构 D、双摇杆机构 8、曲柄摇杆机构的死点位置发生在从动曲柄与 A （ ） A. 连杆两次共线 B. 机架两次共线 C. 连杆两次垂直 D. 机架两次垂直 9、当行程速比系数K为 D 时,曲柄摇杆机构才有急回运动。 （ ） A、K<1 B、K=1 C、 K D、 K >1 10．图示机构中有__ B _个虚约束。 （A）0 (B) 1 (C)2 (D)3 11．图示机构要有确定运动，需要有___ B _个原动件。 （A）0 (B)1 (C)2 (D)3

12、平面四杆机构无急回特性时__ C ___，行程速比系数 F ___。 （A）压力角α=0 （B）传动角β=0 （C） 极位夹角θ=0 （D） k＞1 （E）k＜1 （F）k=1 13、在双曲柄机构中，已知三杆长度为 a=80mm,b=150mm,c=120mm,则d 杆长度为_B _ 。 (A) ＜110mm (B)110mm≤d≤190mm (C)≥190mm 决定了从动杆的运动规律。 （A）凸轮转速 （B）凸轮轮廓曲线 （C）凸轮形状 15、在凸轮机构中，从动件的运动规律为 A 时，机构会产生刚性冲击。（ ） Ａ、等速运动规律 Ｂ、等加等减速运动规律 Ｃ、余弦加速度运动规律 Ｄ、正弦加速度运动规律 16、下列凸轮机构中，图___B___所画的压力角是正确的。

17、凸轮机构中的压力角是指____B___间的夹角。 （A）凸轮上接触点的法线与该点的线速度方向。 （B）凸轮上的接触点的法线与从动件的运动方向。 (C) 凸轮上的接触点的切线与从动件的运动方向。 18．凸轮机构中，基圆半径是指凸轮转动中心到___C、D____半径。 （A）理论轮廓线上的最大 （B） 实际轮廓线上的最大 （C） 实际轮廓线上的最小 （D） 理论轮廓线上的最小 19、通常情况下，避免滚子从动件凸轮机构运动失真的合理措施是______B_______。
