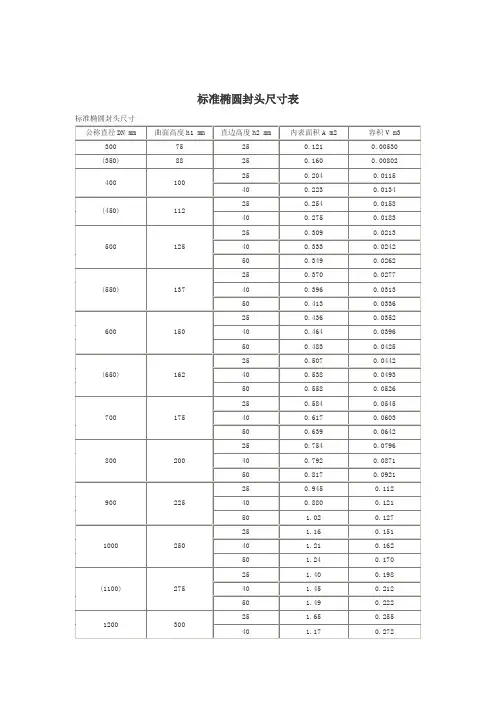

1 / 1文档可自由编辑 标准椭圆封头尺寸 公称直径DN mm 曲面高度h1 mm 直边高度h2 mm 内表面积A m2 容积V m3

300 75 25 0.121 0.00530 (350) 88 25 0.160 0.00802

400 100 25 0.204 0.0115 40 0.223 0.0134

(450) 112 25 0.254 0.0158 40 0.275 0.0183

500 125 25 0.309 0.0213 40 0.333 0.0242 50 0.349 0.0262

(550) 137 25 0.370 0.0277 40 0.396 0.0313 50 0.413 0.0336

600 150 25 0.436 0.0352 40 0.464 0.0396 50 0.483 0.0425

(650) 162 25 0.507 0.0442 40 0.538 0.0493 50 0.558 0.0526 1 / 1文档可自由编辑

700 175 25 0.584 0.0545 40 0.617 0.0603 50 0.639 0.0642

800 200 25 0.754 0.0796 40 0.792 0.0871 50 0.817 0.0921

900 225 25 0.945 0.112 40 0.880 0.121 50 1.02 0.127

1000 250 25 1.16 0.151 40 1.21 0.162 50 1.24 0.170

(1100) 275 25 1.40 0.198 40 1.45 0.212 50 1.49 0.222

1200 300 25 1.65 0.255 40 1.17 0.272 50 1.75 0.283

(1300) 325 25 1.93 0.321 40 1.99 0.341 50 2.03 0.354 1400 350 25 2.23 0.398 1 / 1文档可自由编辑

椭圆封头的下料计算公式椭圆封头是一种常用于容器和管道上的封头形状，由于其独特的椭圆形状，使得其下料计算相对复杂。

在进行椭圆封头的下料计算时，需要考虑封头的主要参数，如长轴半径（a）、短轴半径（b）和封头的厚度（t）。

下面将介绍椭圆封头的下料计算公式及其应用。

我们需要计算椭圆封头的开口长度（L）。

开口长度是指椭圆封头边缘的周长，它决定了封头的下料长度。

椭圆封头的开口长度可以通过以下公式计算：L = π * (3 * (a + b) - √((3 * a + b) * (a + 3 * b)))其中，π是圆周率（约等于3.14159）。

接下来，我们需要计算椭圆封头的下料面积（A）。

下料面积是指椭圆封头展开后的表面积，它决定了所需的材料数量。

椭圆封头的下料面积可以通过以下公式计算：A = π * a * b然后，我们需要计算椭圆封头的下料体积（V）。

下料体积是指椭圆封头展开后的体积，它决定了所需的材料容量。

椭圆封头的下料体积可以通过以下公式计算：V = π * a * b * t我们可以根据下料面积和下料体积来计算所需的材料数量。

假设材料的长度为L1，宽度为L2，我们可以通过以下公式计算所需的材料数量（N）：N = A / (L1 * L2)通过以上公式，我们可以很方便地计算出椭圆封头的下料长度、面积、体积和所需的材料数量。

在实际应用中，椭圆封头的下料计算常常需要结合具体的工程要求和实际情况进行调整。

例如，根据封头的厚度和所使用的材料，可能需要增加一定的余量来考虑焊接和加工的误差。

此外，还需要根据具体的工艺要求来选择适当的下料方式，以确保封头的质量和精度。

总结而言，椭圆封头的下料计算公式是一种重要的工程计算方法，它可以帮助我们准确地计算椭圆封头的下料长度、面积、体积和所需的材料数量。

在实际应用中，我们需要根据具体的工程要求和实际情况进行调整，以确保封头的质量和精度。

通过合理地应用椭圆封头的下料计算公式，我们可以提高工程的效率和质量，实现更加精确和可靠的封头加工。

封头下料尺寸计算一、封头形状和尺寸要求封头一般有圆形、椭圆形、扁球形、抛物面形、二次曲面形等多种形状。

根据具体使用要求和容器尺寸，确定封头的形状和尺寸要求。

二、封头下料尺寸计算步骤1.确定封头的形状和尺寸要求。

2.对于圆形或椭圆形封头，计算出其直径（或长轴和短轴长度）。

3.对于扁球形、抛物面形或二次曲面形封头，确定其几何参数。

4.确定封头的厚度。

5.计算出封头下料时所需的各个参数，如：外径、内径、高度等。

三、具体计算方法1.圆形封头：圆形封头的尺寸计算比较简单，只需确定其直径即可。

2.椭圆形封头：椭圆形封头的尺寸计算需要确定其长轴和短轴长度。

一般可以通过直径和长短轴的比例关系计算出长短轴的长度。

3.扁球形封头：扁球形封头的尺寸计算需要确定其内径和外径。

内外径的计算方法可以通过标准的几何参数公式计算得出。

4.抛物面形封头：抛物面形封头的尺寸计算需要确定其顶角和曲面高度。

一般可以通过几何公式计算得出。

5.二次曲面形封头：二次曲面形封头的尺寸计算需要确定其几个关键参数，如凹弧半径、凸弧半径、凸弧高度等。

可以通过几何公式计算得出。

在具体进行封头下料尺寸计算时，可以参考相关的几何公式和计算方法，也可以利用计算软件进行实际计算。

如果有具体的封头尺寸要求，还需要根据相关标准进行合理的设计和计算。

总之，封头下料尺寸的计算需要根据封头的形状和尺寸要求，确定相应的参数，并利用几何公式和计算方法进行计算。

在实际操作中，可以选择合适的计算软件进行辅助计算，确保封头的下料尺寸计算准确无误。

标准椭圆封头尺寸表标准椭圆封头尺寸1. GB150-1998标准有关厚度的定义(1) 计算厚度δ是按各章公式计算得到的厚度。

需要时，尚应计入其他载荷所需厚度。

(2) 设计厚度δd是计算厚度δ与腐蚀裕量C1之和。

(3) 名义厚度δn是设计厚度δd加上钢材厚度负偏差C1后向上圆整至钢材标准规格的厚度。

即标注在图样上的厚度。

(4) 有效厚度δe是名义厚度δn减去腐蚀裕量C2和钢材厚度负偏差C1的厚度(5) 各种厚度的关系如图(6) 投料厚度(即毛坯厚度)根据GB150---1998第10章和各种厚度关系图:δs=δ +C1+C2+Δ1(厚度第一次设计圆整值)+C3(加工减薄量)+(厚度第二次制造圆整值)2. 封头设计计算案例容器内径Di=4000mm、计算压力Pc=0.4MPa、设计温度t=50℃、封头为标准椭圆形封头、材料为16MnR（设计温度才材料许用应力为170MPa）、钢材负偏差不大于0.25mm且不超过名义厚度的6%、腐蚀裕量C2=1mm、封头拼焊的焊接接头系数?=1。

求椭圆封头的计算厚度、设计厚度和名义厚度。

KpDi计算厚度δ=----------------=4.73mm2[σ]tΦ-0.5pc计算厚度δd=δ + C2=4.73+1=5.73mm考虑标准椭圆封头有效厚度δe应不小于封头内径Di的0.15%，有效厚度δe=0.15%Di=6mmδe>δd、C1=0、C2=1、名义厚度δn=δe+C1+C2=6+0+1=7mm考虑钢材标准规格厚度作了上浮1mm的厚度第一次设计圆整值△1=1，故取δn=8mm。

根据专业封头制造厂技术资料Di=4000、δn=8封头加工减薄量C3=1.5mm，经厚度第二次圆整值△2=0.5。

如要求封头成形厚度不得小于名义厚度δn减钢板负偏差C1，则投料厚度：δs=δn+C1+C3+△2=8+0+1.5+0.5=10mm，而成形后的最小厚度为8.5mm。

如采用封头成形厚度不小于设计厚度δd（应取δe值），则投料厚度：δs=δd（δe）+C3+△2=8mm，而成形后的最小厚度为6.5mm、且大于有效厚度δe、更大于设计厚度δd和计算厚度δ。
