S7系列PLC程序中变量的查找方法

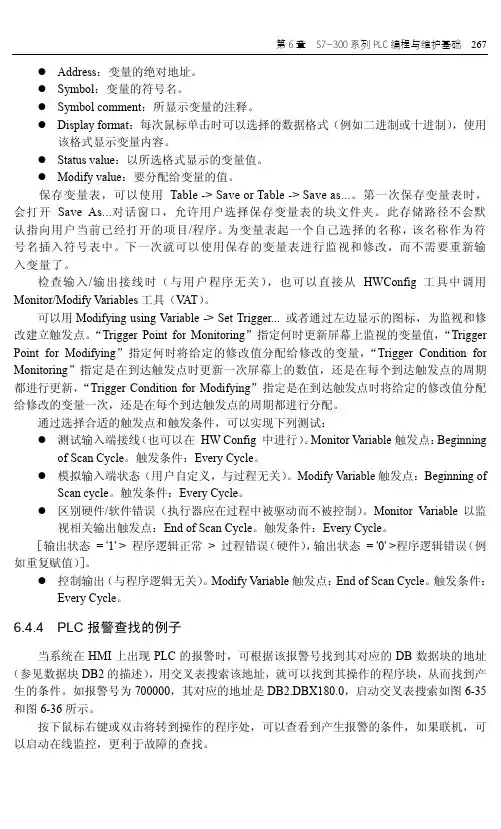

第6章 S7-300系列PLC编程与维护基础267● Address：变量的绝对地址。

● Symbol：变量的符号名。

● Symbol comment：所显示变量的注释。

● Display format：每次鼠标单击时可以选择的数据格式（例如二进制或十进制），使用该格式显示变量内容。

● Status value：以所选格式显示的变量值。

● Modify value：要分配给变量的值。

保存变量表，可以使用Table -> Save or Table -> Save as...。

第一次保存变量表时，会打开 Save As...对话窗口，允许用户选择保存变量表的块文件夹。

此存储路径不会默认指向用户当前已经打开的项目/程序。

为变量表起一个自己选择的名称，该名称作为符号名插入符号表中。

下一次就可以使用保存的变量表进行监视和修改，而不需要重新输入变量了。

检查输入/输出接线时（与用户程序无关），也可以直接从 HWConfig 工具中调用Monitor/Modify Variables工具（V AT）。

可以用Modifying using Variable -> Set Trigger... 或者通过左边显示的图标，为监视和修改建立触发点。

“Trigger Point for Monitoring”指定何时更新屏幕上监视的变量值，“Trigger Point for Modifying”指定何时将给定的修改值分配给修改的变量，“Trigger Condition for Monitoring”指定是在到达触发点时更新一次屏幕上的数值，还是在每个到达触发点的周期都进行更新，“Trigger Condition for Modifying”指定是在到达触发点时将给定的修改值分配给修改的变量一次，还是在每个到达触发点的周期都进行分配。

通过选择合适的触发点和触发条件，可以实现下列测试：●测试输入端接线（也可以在 HW Config 中进行）。

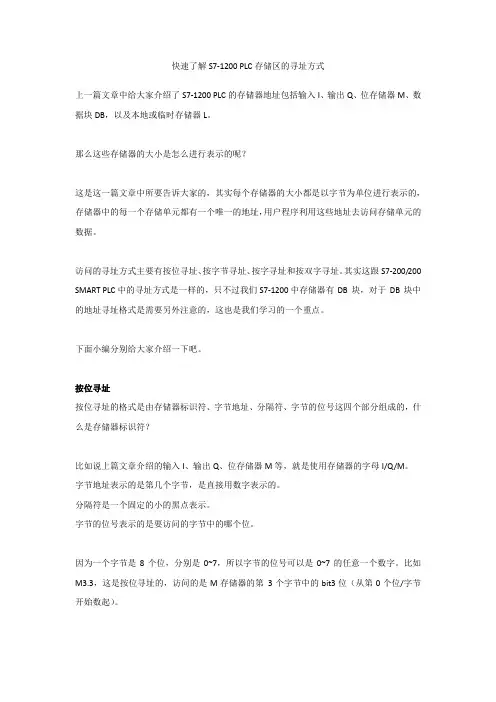

快速了解S7-1200 PLC存储区的寻址方式上一篇文章中给大家介绍了S7-1200 PLC的存储器地址包括输入I、输出Q、位存储器M、数据块DB，以及本地或临时存储器L。

那么这些存储器的大小是怎么进行表示的呢？这是这一篇文章中所要告诉大家的，其实每个存储器的大小都是以字节为单位进行表示的，存储器中的每一个存储单元都有一个唯一的地址，用户程序利用这些地址去访问存储单元的数据。

访问的寻址方式主要有按位寻址、按字节寻址、按字寻址和按双字寻址。

其实这跟S7-200/200 SMART PLC中的寻址方式是一样的，只不过我们S7-1200中存储器有DB块，对于DB块中的地址寻址格式是需要另外注意的，这也是我们学习的一个重点。

下面小编分别给大家介绍一下吧。

按位寻址按位寻址的格式是由存储器标识符、字节地址、分隔符、字节的位号这四个部分组成的，什么是存储器标识符？比如说上篇文章介绍的输入I、输出Q、位存储器M等，就是使用存储器的字母I/Q/M。

字节地址表示的是第几个字节，是直接用数字表示的。

分隔符是一个固定的小的黑点表示。

字节的位号表示的是要访问的字节中的哪个位。

因为一个字节是8个位，分别是0~7，所以字节的位号可以是0~7的任意一个数字。

比如M3.3，这是按位寻址的，访问的是M存储器的第3个字节中的bit3位（从第0个位/字节开始数起）。

按字节、字、双字寻址按字节、字和双字寻址的格式都是一样的，都是由存储器标识符、字节/字/双字的表示符B/W/D、字节的起始地址这三个部分组成的。

比如以输出过程映像存储器为例，如果将字节3的0~7位都描黑，描黑的色块代表访问的地址是QB3。

我们还可能会看到这样的地址：MW10、QW2、ID0等。

在CPU中我们能够访问的最小的地址是位，8个位可以组成1个字节，2个字节组成1个字，2个字可以组成1个双字。

比如说QB0包含了Q0.0~Q0.7这8个位，QW0包含了QB0和QB1这2个字节，其中QB0是高字节、QB1是低字节，QD0包含了QW0和QW2这2个字，也含了QB0、QB1、QB2、QB3这4个字节。

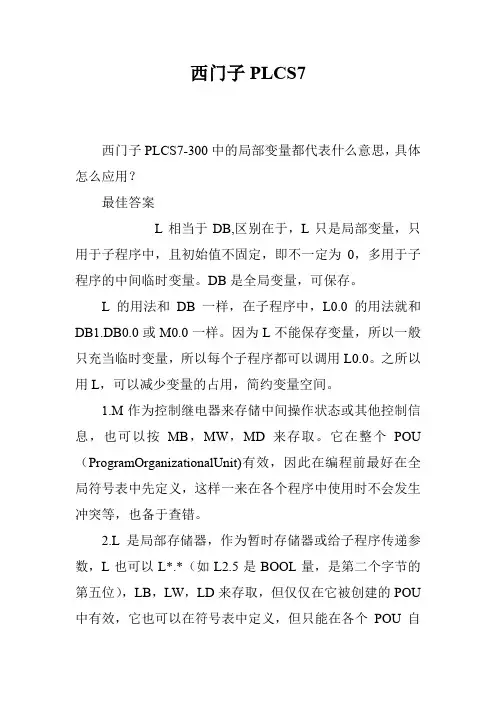

西门子PLCS7
西门子PLCS7-300中的局部变量都代表什么意思，具体怎么应用？
最佳答案
L相当于DB,区别在于，L只是局部变量，只用于子程序中，且初始值不固定，即不一定为0，多用于子程序的中间临时变量。

DB是全局变量，可保存。

L的用法和DB一样，在子程序中，L0.0的用法就和DB1.DB0.0或M0.0一样。

因为L不能保存变量，所以一般只充当临时变量，所以每个子程序都可以调用L0.0。

之所以用L，可以减少变量的占用，简约变量空间。

1.M作为控制继电器来存储中间操作状态或其他控制信息，也可以按MB，MW，MD来存取。

它在整个POU （ProgramOrganizationalUnit)有效，因此在编程前最好在全局符号表中先定义，这样一来在各个程序中使用时不会发生冲突等，也备于查错。

2.L是局部存储器，作为暂时存储器或给子程序传递参数，L也可以L*.*（如L2.5是BOOL量，是第二个字节的第五位），LB，LW，LD来存取，但仅仅在它被创建的POU 中有效，它也可以在符号表中定义，但只能在各个POU自
己的符号表中定义.
3.全局变量和局部变量在符号寻址编程时，全局变量直接显示符号名，而局部变量在符号前会加上#，采用局部变量编程有很多优势：程序可以功能化移植（减少重复编程量），大程序方便协同作战（把任务分成各个功能块),这是SIEMENS的PLC比较优越性之处。

Network 10 C10 +16 Network 11 C10
QB0
MOV_B EN ENO 7 IN OUT QB0
MOV_B EN ENO OUT
MOV_B EN ENO 3 IN OUT QB0
+18
MOV_B EN ENO OUT QB0
Network 12 C10 +20
MOV_B EN ENO 1 IN OUT QB0
字（整数INT）比较指令（取）
第一种 字比较触点“取”
字比较触点“取”
字（整数INT）比较指令（与）
第二种
字比较触点“与”
字比较触点“与”
字（整数INT）比较指令（或）
第三种 字比较触点“或”
字比较触点“或”
字（整数INT）比较指令（例题2）
例题2：分析程序，画出指定元件的时序
字比较指令例题2图
第一种：实数比较触点“取”
实数比较触点“取”
第二种：实数比较触点“与”
实数比较触点“与”
第三种：实数比较触点“或”
实 数 比 较 触 点 “ 或 ”
传送指令
1. 字节、字、双字、 实数的传送 SIMATIC功能指令助记符中最后的B、W、DW(或D)和R分别表 示操作数为字节(Byte)、字(Word)、双字(Doudle Word)和实数 (Real). 传送指令将输入的数据(IN)传送到输出(OUT)，传送过程不改 变源地址中数据的值。
输入 启动开关 I1.0
输出 六盏灯 Q0.0-Q0.5
Network 1 I1.0 SM0.5 CU I1.0 R C10 24 Network 2 C10 +0 1 Network 3 C10 +2 3 Network 4 C10 +4 7 IN IN IN PV
