光栅尺使用说明书第1章前言感谢您选择使用本产品。

本说明书详细介绍了光栅尺的使用方法和注意事项，请您仔细阅读。

第2章产品概述2.1产品简介光栅尺是一种精密测量工具，可用于测量线性位移和角度。

2.2主要特点1)高精度：采用先进的光学测量技术，具有高精度的测量能力。

2)便携性：体积小巧，重量轻，方便携带和使用。

3)易操作：采用直观的操作界面，简单易学。

4)可靠性：采用优质材料，具有较高的耐用性和可靠性。

第3章使用方法3.1准备工作1)将光栅尺连接到电源，确保电源正常工作。

2)根据需要调整测量范围和精度。

3)将光栅尺安装到需要测量的物体上，保持稳定。

3.2开始测量1)打开光栅尺的开关，待显示屏亮起后即可开始测量。

2)将光栅尺移动到需要测量的位置，并保持稳定。

3)读取显示屏上的数据，即可得到测量结果。

3.3结束测量1)在测量完成后，关闭光栅尺的开关。

2)断开光栅尺与电源的连接。

3)将光栅尺放置在干燥、清洁的地方，避免碰撞和摩擦。

第4章注意事项4.1使用环境1)光栅尺适用于室内环境使用，避免阳光直射和雨淋。

2)使用温度范围为0~40℃，湿度范围为10%~80%RH。

4.2使用方式1)使用前请先阅读本说明书，了解光栅尺的使用方法和注意事项。

2)操作时请保持手部干燥，避免划伤光栅尺表面。

3)避免将光栅尺与尖锐物体接触，以免损坏传感器部件。

4.3维护保养1)定期清洁光栅尺表面，可使用软布轻柔擦拭。

2)长时间不使用时，请将光栅尺放置在干燥、清洁的地方。

第5章常见问题解答Q:光栅尺的测量范围是多少？A: 光栅尺的标准测量范围为0~1000mm，但可根据需要进行调整。

Q:光栅尺的测量精度是多少？A: 光栅尺的标准测量精度为0.01mm，但可根据需要进行调整。

Q:光栅尺能测量角度吗？A:是的，光栅尺具有角度测量功能。

第6章售后服务以上即为光栅尺的使用说明书，希望能对您有所帮助。

祝您使用愉快！。

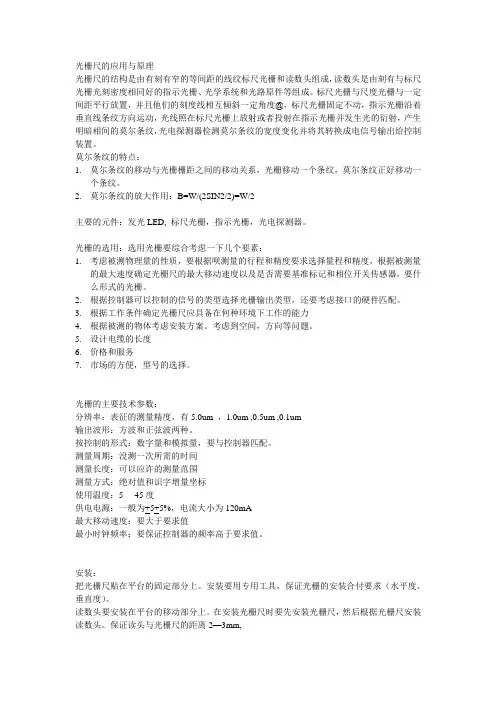

光栅尺的应用与原理光栅尺的结构是由有刻有窄的等间距的线纹标尺光栅和读数头组成，读数头是由刻有与标尺光栅光刻密度相同好的指示光栅、光学系统和光路原件等组成。

标尺光栅与尺度光栅与一定间距平行放置，并且他们的刻度线相互倾斜一定角度@，标尺光栅固定不动，指示光栅沿着垂直线条纹方向运动，光线照在标尺光栅上放射或者投射在指示光栅并发生光的衍射，产生明暗相间的莫尔条纹，光电探测器检测莫尔条纹的宽度变化并将其转换成电信号输出给控制装置。

莫尔条纹的特点：1.莫尔条纹的移动与光栅栅距之间的移动关系，光栅移动一个条纹，莫尔条纹正好移动一个条纹。

2.莫尔条纹的放大作用：B=W/(2SIN2/2)=W/2主要的元件：发光LED, 标尺光栅，指示光栅，光电探测器。

光栅的选用：选用光栅要综合考虑一下几个要素：1.考虑被测物理量的性质，要根据呗测量的行程和精度要求选择量程和精度，根据被测量的最大速度确定光栅尺的最大移动速度以及是否需要基准标记和相位开关传感器，要什么形式的光栅。

2.根据控制器可以控制的信号的类型选择光栅输出类型，还要考虑接口的硬件匹配。

3.根据工作条件确定光栅尺应具备在何种环境下工作的能力4.根据被测的物体考虑安装方案。

考虑到空间，方向等问题。

5.设计电缆的长度6.价格和服务7.市场的方便，型号的选择。

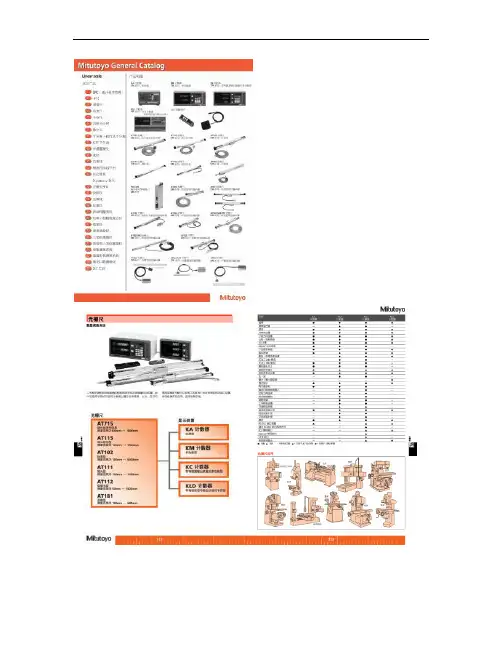

光栅的主要技术参数：分辨率：表征的测量精度，有5.0um ，1.0um ,0.5um ,0.1um输出波形：方波和正弦波两种。

按控制的形式：数字量和模拟量，要与控制器匹配。

测量周期：没测一次所需的时间测量长度：可以应许的测量范围测量方式：绝对值和识字增量坐标使用温度：5----45度供电电源：一般为+5+5%，电流大小为120mA最大移动速度：要大于要求值最小时钟频率：要保证控制器的频率高于要求值。

安装：把光栅尺贴在平台的固定部分上。

安装要用专用工具，保证光栅的安装合付要求（水平度、垂直度）。

读数头要安装在平台的移动部分上。
