油田10～110kV线路防雷技术措施

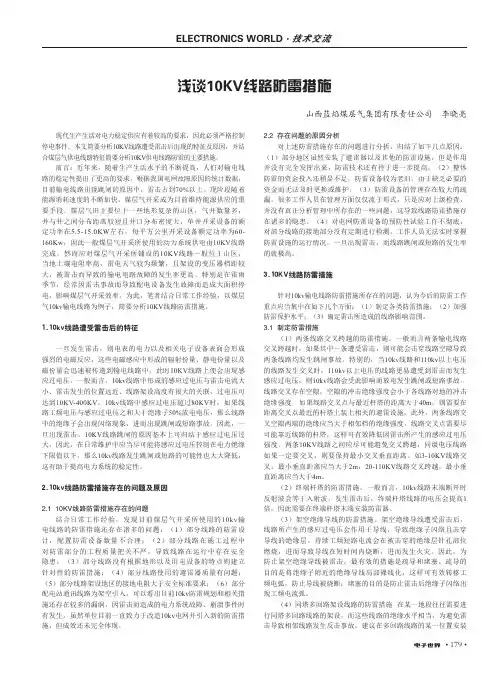

• 179•浅谈10KV线路防雷措施山西蓝焰煤层气集团有限责任公司 李晓亮现代生产生活对电力稳定供应有着较高的要求，因此必须严格控制停电事件。

本文简要分析10KV线路遭受雷击后出现的特征及原因，并结合煤层气供电线路特征简要分析10KV供电线路防雷的主要措施。

前言：近年来，随着生产生活水平的不断提高，人们对输电线路的稳定性提出了更高的要求。

根据我国电网故障原因的统计数据，目前输电线路出现跳闸的原因中，雷击占到70%以上。

现阶段随着能源消耗速度的不断加快，煤层气开采成为目前维持能源供应的重要手段。

煤层气田主要位于一些地形复杂的山区，气井数量多，井与井之间分布距离较短且井口分布密度大，单井开采设备的额定功率在5.5-15.0KW左右，每平方公里开采设备额定功率为60-160Kw，因此一般煤层气开采所使用的动力系统供电由10KV线路完成。

然而应对煤层气开采所铺设的10KV线路一般位于山区，当地土壤电阻率高，雷电天气较为频繁，且架设的变压器档距较大，被雷击而导致的输电电路故障的发生率更高。

特别是在雷雨季节，经常因雷击事故而导致配电设备发生故障而造成大面积停电，影响煤层气开采效率。

为此，笔者结合日常工作经验，以煤层气10kv输电线路为例子，简要分析10KV线路防雷措施。

1.10kv线路遭受雷击后的特征一旦发生雷击，则电表的电力以及相关电子设备表面会形成强烈的电磁反应，这些电磁感应中形成的辐射份量、静电份量以及磁份量会迅速被传递到输电线路中，此时10KV线路上便会出现感应过电压。

一般而言，10kv线路中形成的感应过电压与雷击电流大小、雷击发生的位置远近、线路架设高度有很大的关联，过电压可达到10KV-400KV。

10kv线路中感应过电压超过80KV时，如果线路工频电压与感应过电压之和大于绝缘子50%放电电压，那么线路中的绝缘子会出现闪络现象，进而出现跳闸或短路事故。

因此，一旦出现雷击，10KV线路跳闸的原因基本上可归结于感应过电压过大。

10kV配电架空线路避雷措施随着城市的不断发展，电力供应的需求也日益增加。

10kV配电架空线路作为城市电力供应的重要组成部分，承担着电力输送的重要任务。

由于天气变化和环境因素的影响，10kV配电架空线路常常会受到雷击的影响，给电网运行和使用带来了诸多问题。

为了确保配电架空线路的安全和稳定运行，必须采取一系列的避雷措施。

本文将就10kV配电架空线路的避雷措施进行详细的介绍和分析。

1. 线路架设位置的选择在架设10kV配电架空线路时，应尽量避开高树、高建筑物和金属结构物，以减少雷击的概率。

尽量选择空旷的地段进行架设，同时要综合考虑线路与周边环境的距离，减少雷电对线路的影响。

2. 接地装置的设置在10kV配电架空线路的设计过程中，接地装置的设置尤为重要。

接地装置能够有效地将雷电引向地下，从而减少雷击对线路的影响。

接地装置一般选用优质的铜材料，并且要求接地电阻小于4Ω，以确保其良好的接地效果。

3. 避雷针的设置在10kV配电架空线路的最高点和转角处，设置避雷针是一个非常有效的避雷措施。

避雷针能够吸引并释放雷电，从而减少雷击对线路的损害。

在避雷针设置的位置，应加固支架，并保持其与线路的良好连接，以确保其正常工作。

4. 避雷线的设置在10kV配电架空线路的两侧设置避雷线，是另一项有效的避雷措施。

避雷线一般选用导电性能良好的金属材料，如铝合金线。

避雷线的设置能够有效地分散雷电，减轻雷击对线路的影响。

避雷线的设置也能有效地减少线路绝缘子和支架的损坏。

5. 绝缘子的选用绝缘子是10kV配电架空线路中的重要部件，其选用对于线路的避雷效果具有重要的影响。

在设计和选用绝缘子时，应考虑其耐压能力和绝缘性能，并且要求其具有良好的抗雷击性能。

目前，常见的绝缘子材料有玻璃钢、陶瓷等，其中玻璃钢绝缘子具有较好的耐雷击性能，能够有效地降低雷击对线路的影响。

6. 荷载能力的提高10kV配电架空线路在设计和施工过程中，应尽量提高线路的荷载能力，以减少雷击对线路的影响。

探讨10kV配网线路防雷技术的保护方案随着电力行业的快速发展，10kV配网线路在城市和乡村中的应用越来越广泛。

由于气候和自然环境的不断变化，雷电等自然灾害给配网线路带来了严重的安全隐患。

在这种情况下，如何有效地保护10kV配网线路，防止雷击对其造成损害，成为了亟待解决的问题。

本文将探讨10kV配网线路防雷技术的保护方案，为相关行业提供参考。

一、配网线路雷电防护的重要性10kV配网线路作为城市和乡村供电的重要组成部分，其正常运行关系着居民和企业的生产生活。

而雷电是自然界一种充满威胁的自然灾害，雷击对配网线路造成的损害会导致供电中断，设备损坏甚至起火爆炸等严重后果。

配网线路的雷电防护显得尤为重要。

1.建立完善的防雷地线系统在配网线路的防雷技术中，建立完善的防雷地线系统是至关重要的一环。

通过合理规划和布局地网，将雷电引入地下，有效分散并降低雷电对设备的危害。

在建立防雷地线系统时，要考虑地质条件、土壤电阻率以及雷电密集度等因素，选择合适的材料和布置方式，确保地线系统的稳定和可靠。

2.安装避雷针和避雷线避雷针是一种能够吸引雷电并将其有效释放到大气中的设备，可以有效地保护10kV配网线路。

在配网线路防雷技术中，安装避雷针是一种常见的做法，它可以在雷电到来时引导雷电电流，并将其迅速释放，减少对设备的损害。

避雷线的安装也可以帮助将雷电分散，减少其对线路的影响。

3.使用避雷器和避雷栅4.定期维护和检测除了上述的防雷设备和技术外，定期的维护和检测也是配网线路防雷工作中不可忽视的部分。

定期检查和维护防雷设备的状态和工作情况，及时发现并解决问题，可以保证防雷系统的稳定和可靠运行。

配网线路的防雷工作还需要配合定期的雷电情况监测和分析，及时调整和优化防雷方案，提高防雷效果。

10kV配网线路防雷技术的保护方案包括建立完善的防雷地线系统、安装避雷针和避雷线、使用避雷器和避雷栅，以及定期维护和检测。

通过采取这些保护措施，可以有效地保护10kV配网线路，减少雷电对线路的损害，保障供电系统的稳定和可靠运行。

10kV架空线路防雷措施摘要：10kV线路雷击跳闸次数多，成为影响线路可用率的重要影响因素。

本文提出了调整线路防雷水平和电杆高度的关系，调整线路防雷水平与绝缘水平，接地装置、加装避雷器等防范措施。

关键词：10kV配电线路；防雷措施；运维管理中图分类号：TM75文献标识码：A引言配电网中10kV及以下的配电线路是路径最长的，并且直接与电力用户进行连接。

其主要作用是为城乡居民供电，所以其应用范围是非常广泛的;但由于点多面积广，不同区域的输配电实际情况很有可能存在很大的差别，所以各地区的故障率是比较高的，一般的故障有倒杆断线、短路问题。

故障率高就会严重影响居民的正常生活用电与企业的正常运营，随着用户对用电质量要求不断地提高，怎样才能保证供电的质量是我们必须要考虑的非常重要的问题。

1、雷击对10kV配电线路的危害配电线路在遭受雷击时，并不是一定都会引起线路跳闸停电。

首先，雷电流必须超过线路耐雷水平，才会导致线路的绝缘被破坏，发生冲击闪络。

这时候，雷电流沿击穿通道入地，但时间只有几十微秒，线路开关来不及动作，只有当沿击穿通道流过的工频短路电流的电弧持续燃烧，引起相间短路线路才会跳闸停。

配电线路防雷性能的优劣主要由耐雷水平及雷击跳闸率来衡量。

雷击线路时线路绝缘不发生闪络的最大雷电流幅值称为线路的耐雷水平。

低于线路耐雷水平的雷电流击于线路都不会引起闪络事故。

而雷击跳闸率是指每100km线路每年由雷击引起的跳闸次数。

雷击跳闸率是衡量该地区线路防雷性能的综合性指标。

一般来说，10kV线路多采用架空裸露导线，不设避雷线。

10kV线路覆盖面广，容易遭受雷击。

配电线路受雷击后，会产生冲击波沿配电线路传输，在配电线路周围产生瞬变高电场。

瓷瓶的雷电击穿原理可以简单这样认为:类似于气体电介质，由于电场的作用使电介质中的某些带电质点积聚的数量和移动的速度达到一定程度时，使电介质(瓷瓶)失去了绝缘的性能，形成导电通道。

瓷瓶所遭受的雷电击穿又可分为直接击穿和间接击穿。
