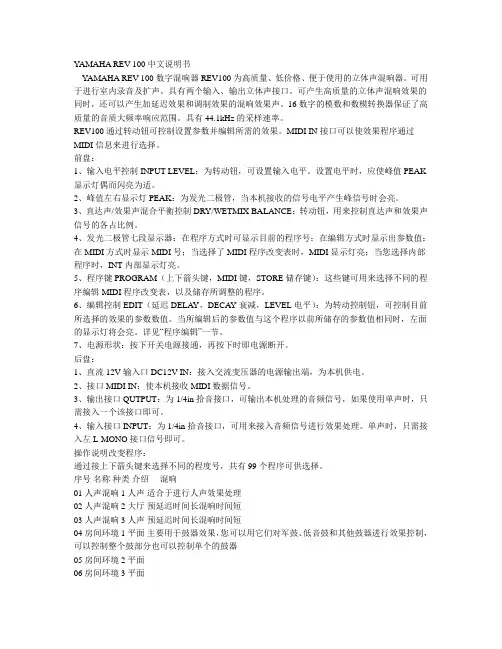

Y AMAHA REV 100 中文说明书Y AMAHA REV 100 数字混响器 REV100为高质量、低价格、便于使用的立体声混响器。
可用于进行室内录音及扩声。
具有两个输入、输出立体声接口。
可产生高质量的立体声混响效果的同时，还可以产生加延迟效果和调制效果的混响效果声。
16数字的模数和数模转换器保证了高质量的音质大频率响应范围。
具有44.1kHz的采样速率。
REV100通过转动钮可控制设置参数并编辑所需的效果。
MIDI IN接口可以使效果程序通过MIDI信息来进行选择。
前盘：1、输入电平控制INPUT LEVEL：为转动钮，可设置输入电平。
设置电平时，应使峰值PEAK 显示灯偶而闪亮为适。
2、峰值左右显示灯PEAK：为发光二极管，当本机接收的信号电平产生峰信号时会亮。
3、直达声/效果声混合平衡控制DRY/WETMIX BALANCE：转动钮，用来控制直达声和效果声信号的各占比例。
4、发光二极管七段显示器：在程序方式时可显示目前的程序号：在编辑方式时显示出参数值：在MIDI方式时显示MIDI号；当选择了MIDI程序改变表时，MIDI显示灯亮；当您选择内部程序时，INT内部显示灯亮。
5、程序键PROGRAM（上下箭头键，MIDI键，STORE储存键）：这些键可用来选择不同的程序编辑MIDI程序改变表，以及储存所调整的程序。
6、编辑控制EDIT（延迟DELAY，DECAY衰减，LEVEL电平）：为转动控制钮，可控制目前所选择的效果的参数数值。
当所编辑后的参数值与这个程序以前所储存的参数值相同时，左面的显示灯将会亮。
详见“程序编辑”一节。
7、电源形状：按下开关电源接通，再按下时即电源断开。
后盘：1、直流12V输入口DC12V IN：接入交流变压器的电源输出端，为本机供电。
2、接口MIDI IN：使本机接收MIDI数据信号。
3、输出接口QUTPUT：为1/4in拾音接口，可输出本机处理的音频信号，如果使用单声时，只需接入一个该接口即可。
雅马哈REV100 效果器YAMAHA REV100 专业效果器/100种现场效果：货物名称及数量：雅马哈REV100 效果器2：价格：280元3：成色：9.5成新4：物品缺陷及改动：无点无修5：三包或保修期：包一个月6：卖家所在地：上海虹口和平公园,支持本地上门自取7：卖家联系方式：QQ:6168 3066电话:021-6562 49638：淘宝：支持9：运输方式及运费（人民币）自理不包运10：图片或详细描述产品说明具有99个专业质量的预制混响和延迟效果立体声输入/输出接口、真正立体声混响程序一般技术规格模数/数模转换20Hz-20kHz（全部旁路）动态范围80dB（典型）全谐波失真小于0.1％（1kHz，最大电平）模数/数模转换模数转换16比特数模转换16比特采样频率44.1kHz储存程序99效果程序立体声混响、混响、混响加门、延迟、延迟＋混响，混响-镶边，合唱＋混响，交响乐＋混响输入连接口PHONE JACK×2正常电平-20dB（输入电平标称）阻抗20kΩ（单声道：10kΩ）输出连接口PHONE JACK×2正常电平-20dB（输入电平正常）阻抗2kΩ（单声道：1kΩ）显示七段LED发光二极管×2（显示程序号）前面板控制部分输入电平，混音平衡，延迟衰减，电平前面板键部分▲，▼，MIDI，储存LED发光二极管显示器峰值，左右，延迟，衰减，电平（可编辑目录）MIDI输入5-Pin DIN电源直流12V输入尺"（宽×高×厚）480×232×45.5mm（18.9″×9.1″×1.8″）重量2.5kg详细使用说明：一、正确安装和连接YAMAHA--- REV100。
如使用单声道可只接左声道。
INPUT LEVEL：输入电平旋钮，调节此旋钮使峰值指示灯在正常工作时偶尔闪亮。
一直闪亮表示信号过强，声音会削波，过弱又会发生音质下降，因此调节适当的电平输入是使用好效果器的第一步，也是很重要的一步。

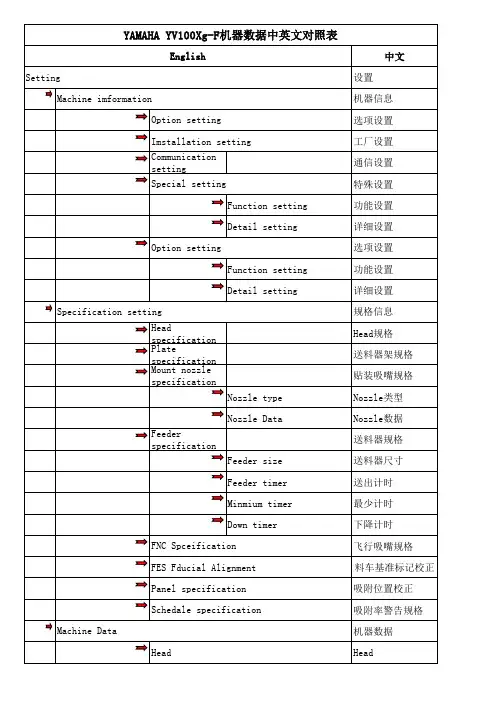

Vacuum Level 吸附-贴放级别Head offset
Head 偏移量Head down offset
Head下降偏移量Nozzle Correction
吸嘴偏心校正R Axis Accuracy
R轴绝对精度校正FNC Level
FNC级别相机Position/Specification
位置坐标/规格Vision Parameter
图像处理参数机械坐标Feeder plate offset
送料器架校正Axis soft Limit
软（X,Y,R轴）极限Position
位置坐标托盘交换器Axis soft Limit
软（X,Y,R轴）极限Position
位置坐标Station
站装置Nozzle station
吸嘴交换站精度参数Precision Zigzag
摆差精度参数Precision Parallel
平行精度参数Precision Rotation
角度精度参数Precision Each Nozzle
各吸嘴的精度参数MultiMACS MultiMACS
详
细
设
置
图
示
Tray Change
Precision
Camera
Mechanical
1.机器信息 选项设置
图1 2机器信息 工厂设置
3.机器信息 通信设置
4.规格信息 Head规格 Nozzle数据
5.FNC
Spcei
飞行吸嘴规格ficat
ion
6.Pan
el
speci
吸附位置校正ficat
ion
7。
面
板规
格
8.软极限设置9.各部件位置坐标。
