波峰焊设备保养记录表

目视检查，干燥空气吹扫
保养责任人
保养总工时
审核者
日期
检查结果说明：以上保养项目仅通过检查已达到要求打√，通过维护保养后达到要求打OK。
保养用零件清单
序号
日期
零件名称
型号规格
数量
序号
日期
零件名称
型号规格
数量
1
4
2
5
3
6
根据需要换面或更换，用复写纸检查调整底模的水平度。
3.焊头（上声极）
正极单层极耳6万次，负极单层极耳3万次；正极多层极耳2万次，负极多层极耳1万次，
网纹磨损不严重，焊接效果良好，无虚焊，不粘料。
根据需要换面或更换。
4.机箱除尘
3月
各电子元件无爆裂烧焦情况，航空插头连接可靠，接地良好，散热良好，电箱内无粉尘

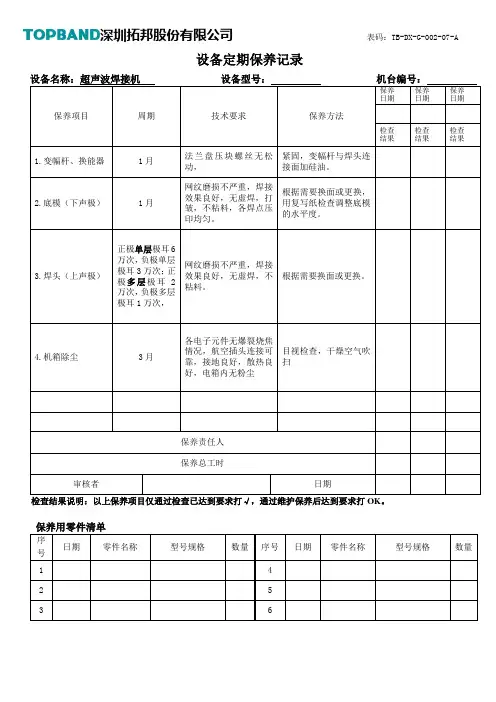

设备定期保养记录
设备名称：超声波焊接机设备型号：机台编号：
保养项目
周期
技术要求
保养方法
保养日期Leabharlann 保养日期保养
日期
检查
结果
检查
结果
检查
结果
1.变幅杆、换能器
1月
法兰盘压块螺丝无松动，
紧固，变幅杆与焊头连接面加硅油。
2.底模（下声极）
1月
网纹磨损不严重，焊接效果良好，无虚焊，打皱，不粘料，各焊点压印均匀。

二保焊机月度保养记录表
设备编号：
保养项目
日期
1、检查焊机焊接电源各连接部有无松动。
2、检查显示板显示是否正常、准确。
3、检查送丝轮、压丝轮运行情况、有无磨损。
4、检查各电器开关、按钮是否灵活，可靠。
5、检查输气ห้องสมุดไป่ตู้线密封情况，消除泄露现象。
6、检查保护接地线是否完好、可靠。
7、检查焊枪送丝管、枪头是否畅通、有无堵塞。
8、检查送丝机上调节电压、电流旋钮是否灵活、准确。
9.检查送丝机的控制线是否牢固可靠。
10.拆开焊机对内部吹尘，检测主机绝缘电阻是否合格。
日期：2020年
1月
2月
3月
4月
5月
6月
7月
8月
9月 10月 11月 12月
保养人：
部门确认：
备注 以上检查正常打“√”不正常打“×”

波峰焊设备操作保养指导书设备名称 1. 目的波峰焊 编 号：第1页 共5页为波峰焊炉提供一个正确的安全的操作指示。

2. 参考文件波峰焊炉操作手册3. 责任设备操作人员负责检查机器的运行状态/参数的调整/保养以及简单维修。

设备技工负责机器的维修与维护。

4. 开机前检查4.1设备操作员负责检查气压是否为0.25-0.5Mpa(2.5-5kg/cm²),否则调整为此范围值。

4.2每班设备操作员开机前检查助焊剂液位是否达到箱体1/4或以上位置，低于1/4则加适量的助焊剂 4.3设备操作员开机前必需检查机器状态。

4.4设备操作员每班检查链爪是否正常. 如有坏爪，立即更换检修。

5. 开机5.1调节传送带宽度与PCB 板或夹具的宽度一致.5.4在操作界面选项下输入以下主要参数设置并调试●预热器1温度 ●预热器2温度 ●预热器3温度 ●锡炉温度 ●传送带速度 ● 传送带宽度 ● 波峰1高度 ● 波峰2高度 ● 冷却温度110℃±30℃ 130℃±30℃ 150℃±30℃ 无铅260℃±10℃ 1-1.8m/min6. 关机6.1当机器里所有ＰＣＢ板输出后、关闭喷雾、预热、波峰１、波峰２、运输．编制/日期会签/日期审核/日期5.2将锡炉温度设定至无铅260℃±10℃依次打开，预热、输送、助焊剂、波峰1、波峰2、冷却风扇、清洗涮。

并将预热温度设定为80-180℃波峰宽度为5-7cm 链速1-1.8m/min5.3检查锡缸里锡浆液位是否在锡炉平面20mm 以下(注：大小波峰需在关闭的情况下），如低于20mm 以下，则加锡条使锡液位达到标准。

5.5当显示温度达到设定值后，正常生产5pcs 板，检查助焊剂的量是否够，预热是否合适。

浸锡深度是否在PCB板的1/2～3/4之间，过炉焊接不良率PPM 在1500之下可继续生产，否则需调整参数达到最佳效果方可生产。

5.6基于设备设计, 调节设备内部助焊剂流量及压力调节钮,来控制喷头压力和助焊剂流量大小。

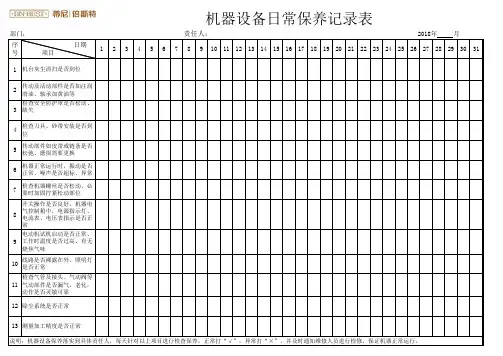

序号 日期
项目
12345678910111213141516171819202122232425262728293031
1机台灰尘清扫是否到位
2传动及活动部件是否加注润滑油、轴承加黄油等
3检查安全防护罩是否松动、缺失
4检查刀具、砂带安装是否到位
5传动部件如皮带或链条是否松弛、磨损需要更换
6机器正常运行时，振动是否正常、噪声是否超标、异常
7检查机器螺丝是否松动、必要时加固拧紧松动部位
8开关操作是否良好，机器电气控制箱中，电源指示灯、电流表、电压表指示是否正常
9电动机试机启动是否正常、工作时温度是否过高、有无烧焦气味
10线路是否裸露在外，照明灯是否正常
11检查气管及接头、气动阀等气动部件是否漏气、老化，动作是否灵敏可靠
12除尘系统是否正常
13测量加工精度是否正常机器设备日常保养记录表
部门：责任人：2018年月说明：机器设备保养落实到具体责任人，每天针对以上项目进行检查保养，正常打“√”，异常打“×”，并及时通知维修人员进行检修，保证机器正常运行。
