电路的基本功能电路的基本功能是指电路可以实现的各种主要功能，这些功能通常包括：电源供电、信号输入和输出、信号处理、时序控制、数字逻辑及存储、数据通信。
一、电源供电：电源供电是电路实现工作的基础，它提供的电能将激活电路中的元件并实现所需的功能。
电源供电可以是直流或交流，也可以是稳定的或不稳定的，电压大小也不同。
电源供电可以是单一的，也可以是多路的，多路电源可以同时提供多种不同的电压用于激活电路中的不同元件。
二、信号输入和输出：信号输入和输出是电路中最重要的功能之一，它能够输入和输出电子信号，它可以将一种信号转换为另一种信号，而且还能够检测信号的强度和频率。
三、信号处理：信号处理是指在电路中对信号进行加工处理的功能，使其具有更好的性能特性。
它的加工过程可以是加法、减法、乘法、除法、位运算等等，可以实现非常复杂的数学操作，可以实现高速度的处理效果。
四、时序控制：时序控制是指在电路中控制信号的传输和处理的功能，是实现精确控制的最佳方法。
它通常使用时间延迟器和计数器，按照设定的时序来控制信号的传输和处理，以实现精确的控制。
五、数字逻辑及存储：数字逻辑及存储是指在电路中使用数字逻辑元件和存储器实现信号的输入和输出的功能，数字逻辑元件如开关、多路复用器等可以实现复杂的数字逻辑操作，而存储器可以存储和传送数据。
六、数据通信：数据通信是指在电路中实现数据的传输和接收，它可以利用串行通信接口实现数据的传输，也可以利用无线电频率范围内的信号来实现数据的传输。
它可以提供不同的协议，如I2C、RS-232、USB等，以实现设备之间的数据传输。
以上就是电路的基本功能的详细介绍，电路的功能不仅仅是这六种，还可以有更多，但是这六种功能是电路中最为基础的功能，是电路实现其他功能的基础。
一、引言ATX3.0标准是一种电源管理规范，它规定了计算机的上电放电时序，以保证计算机硬件的正常运转和保护。
本文将详细介绍ATX3.0标准下的上电放电时序，以便读者更好地了解计算机硬件的工作原理。
二、ATX3.0标准概述1. ATX3.0标准是由英特尔公司制定的，它取代了旧版的ATX2.0标准，为计算机硬件的电源管理提供了更加严谨的规定。
2. ATX3.0标准规定了计算机电源的输出电压范围、稳定性要求、上电放电时序等重要参数。
3. 上电放电时序是指计算机电源上电和断电的时间顺序，它对于计算机硬件的正常运转和保护至关重要。
三、上电时序1. 上电时序是指计算机电源在接通电源后，各种电压输出的时间顺序。
2. 根据ATX3.0标准，上电时序应包括以下几个关键步骤：(1) 5VSB上电：在主电源接通后，计算机电源的5VSB线路应首先提供稳定的待机电压，以供主板和其他设备的待机模式使用。
(2) PW_ON信号响应：计算机主板上的PW_ON信号由主机电源按键触发，触发后，主板应向电源发送启动信号。
(3) 主电压输出：在接收到启动信号后，计算机电源应输出各种主要电压（如+12V、+5V等），以供主板和其他设备正常工作。
四、放电时序1. 放电时序是指计算机电源在断开电源后，各种电压输出的时间顺序。
2. 根据ATX3.0标准，放电时序应包括以下几个关键步骤：(1) 主电压输出关闭：在主电源断开后，计算机电源应先关闭各种主要电压的输出。
(2) 5VSB放电：在主电源断开后，计算机电源应在一定时间内将5VSB线路的电压降至安全范围内，以避免对主板和其他设备的损害。
(3) 所有输出关闭：在放电完毕后，计算机电源应确保所有电压输出均已关闭，以保证计算机设备的安全。
五、ATX3.0标准的改进1. 相较于旧版的ATX2.0标准，ATX3.0标准在上电放电时序方面做出了以下改进：(1) 5VSB线路的待机电压更加稳定，能够更好地支持待机模式。
电源时序器产品结构
电源时序器是一种电子产品，通常由以下几个部分组成：
1. 控制板：控制板是电源时序器的核心部件，它包含了主要的电路和处理器，用于管理电源的开关和时间控制。
2. 时钟芯片：时钟芯片是用于记录和管理时间的部件，它可以和控制板紧密地配合，实现精确的时间控制。
3. 操作面板：操作面板一般位于电源时序器的外壳上方，用户可以通过操作面板来设置定时开关机的时间和模式。
4. 电源插口：电源插口是电源时序器的输入端口，通常是AC插头。
5. 电源输出：电源输出是电源时序器的主要输出，通过它可以控制计算机、服务器等电子设备的开关机。
6. 其他外设：一些高级电源时序器还可以包括其他外设，如远程控制模块、夜间灯光等。

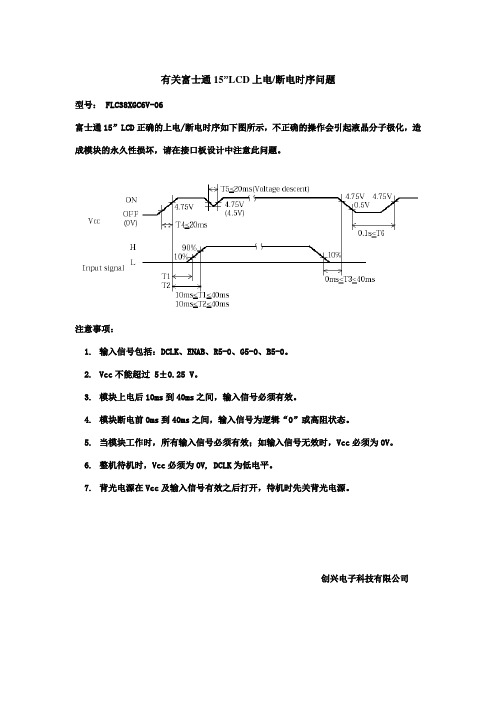

有关富士通15”LCD上电/断电时序问题
型号： FLC38XGC6V-06
富士通15”LCD正确的上电/断电时序如下图所示，不正确的操作会引起液晶分子极化，造成模块的永久性损坏，请在接口板设计中注意此问题。
注意事项：
1.输入信号包括：DCLK、ENAB、R5-0、G5-0、B5-0。
2.Vcc不能超过 5±0.25 V。
3.模块上电后10ms到40ms之间，输入信号必须有效。
4.模块断电前0ms到40ms之间，输入信号为逻辑“0”或高阻状态。
5.当模块工作时，所有输入信号必须有效；如输入信号无效时，Vcc必须为0V。
6.整机待机时，Vcc必须为0V, DCLK为低电平。
7.背光电源在Vcc及输入信号有效之后打开，待机时先关背光电源。
创兴电子科技有限公司。

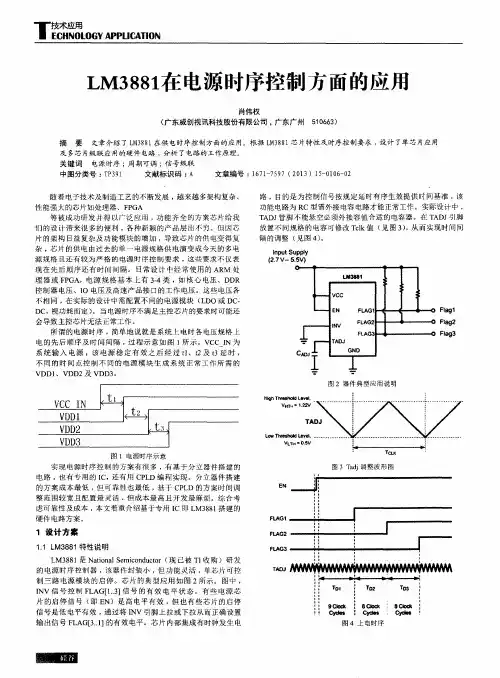

LM3881在电源时序控制方面的应用作者：肖伟权来源：《硅谷》2013年第15期摘要文章介绍了LM3881在供电时序控制方面的应用。
根据LM3881芯片特性及时序控制要求，设计了单芯片应用及多芯片级联应用的硬件电路，分析了电路的工作原理。
关键词电源时序；周期可调；信号级联中图分类号：TP391 文献标识码：A 文章编号：1671-7597（2013）15-0106-02随着电子技术及制造工艺的不断发展，越来越多架构复杂、性能强大的芯片如处理器、FPGA等被成功研发并得以广泛应用，功能齐全的方案芯片给我们的设计带来很多的便利，各种新颖的产品层出不穷。
但因芯片的架构日益复杂及功能模块的增加，导致芯片的供电变得复杂，芯片的供电由过去的单一电源规格供电演变成今天的多电源规格且还有较为严格的电源时序控制要求，这些要求不仅表现在先后顺序还有时间间隔。
日常设计中经常使用的ARM处理器或FPGA，电源规格基本上有3-4类，如核心电压、DDR控制器电压、IO电压及高速产品接口的工作电压。
这些电压各不相同，在实际的设计中需配置不同的电源模块（LDO或DC-DC，视功耗而定）。
当电源时序不满足主控芯片的要求时可能还会导致主控芯片无法正常工作。
所谓的电源时序，简单地说就是系统上电时各电压规格上电的先后顺序及时间间隔，过程示意如图1所示。
VCC_IN为系统输入电源，该电源稳定有效之后经过t1、t2及t3延时，不同的时间点控制不同的电源模块生成系统正常工作所需的VDD1、VDD2及VDD3。
实现电源时序控制的方案有很多，有基于分立器件搭建的电路，也有专用的IC，还有用CPLD编程实现。
分立器件搭建的方案成本最低，但可靠性也最低，基于CPLD的方案时间调整范围较宽且配置最灵活，但成本最高且开发最麻烦。
综合考虑可靠性及成本，本文着重介绍基于专用IC即LM3881搭建的硬件电路方案。
1 设计方案1.1 LM3881特性说明LM3881是National Semiconductor（现已被TI收购）研发的电源时序控制器，该器件封装小，但功能灵活，单芯片可控制三路电源模块的启停。
powergood信号时序控制Powergood信号是一种用于时序控制的信号，它在电子系统中起到非常重要的作用。
本文将探讨Powergood信号的定义、作用以及其在不同应用中的使用。
Powergood信号是一种电源状态信号，用于指示系统的电源是否正常工作。
具体来说，当系统的电源电压达到设定的阈值，并且稳定在该阈值以上时，Powergood信号会被激活，表明电源工作正常。
反之，当电源电压低于或不稳定时，Powergood信号会被禁用，表示电源存在问题。
在电子系统中，Powergood信号的作用是确保系统在电源正常工作的情况下才能正常启动和运行。
当系统上电时，CPU和其他芯片需要稳定的电源电压来正确运行。
Powergood信号可以通过控制系统的开关或复位电路，确保系统在电源电压达到稳定状态后再启动。
这样可以避免因电源异常导致的系统崩溃或数据丢失。
在实际应用中，Powergood信号广泛应用于各种电子设备中，尤其是对于对电源稳定性要求较高的系统。
例如，服务器、网络交换机、工控设备等都会使用Powergood信号来确保系统的可靠性。
在这些设备中，Powergood信号通常与其他保护机制结合使用，如电源监测芯片、电源管理芯片等，以实现对电源的全面监控和保护。
Powergood信号还可以用于系统的故障诊断和报警。
当电源电压异常时，Powergood信号会被禁用，这通常会触发系统的报警机制，以通知用户存在电源问题。
通过监测Powergood信号的状态，用户可以及时发现并解决电源问题，保证系统的稳定运行。
为了确保Powergood信号的可靠性和准确性，设计者需要注意一些关键因素。
首先是阈值的设置，即Powergood信号激活的电压阈值应根据系统的需求来确定。
阈值设置过高可能导致系统启动困难，而设置过低则可能导致误报警。
其次是电源的稳定性和噪声抑制，因为电源的不稳定性和噪声可能会导致Powergood信号的误判。
电源时序器功率计算公式电源时序器功率计算公式。
在电力系统中，电源时序器是一种用来控制电源开关的设备，它可以根据预先设定的时间表来自动开启或关闭电源，从而实现节能和安全的目的。
而在使用电源时序器的过程中，我们经常需要计算电源的功率，以便更好地控制电力消耗和设备运行。
本文将介绍电源时序器功率计算的相关公式和方法。
首先，我们需要了解电源时序器的工作原理。
电源时序器通常由时钟、控制器和开关组成。
时钟用来记录时间，控制器根据预设的时间表来控制开关的开启和关闭。
当电源时序器控制开关打开时，电源就会向设备供电，而当开关关闭时，电源则会断开。
因此，我们可以通过测量电源的电压和电流来计算电源的功率。
电源功率的计算公式为，P=UIcos(θ)。
其中，P表示功率，U表示电压，I表示电流，cos(θ)表示功率因数。
功率因数是指电源的有功功率与视在功率之比，它反映了电源的有效利用程度。
在实际计算中，我们可以通过功率因数来调整电源的实际功率。
在进行功率计算时，我们需要注意以下几点。
首先，要确保测量电压和电流的准确性，可以使用专业的电力仪表来进行测量。
其次，要注意电源的功率因数，通常情况下，我们希望功率因数尽可能接近1，这样可以最大限度地利用电源。
最后，要根据实际情况来调整功率计算公式，比如考虑电源的波动和设备的实际功率需求等因素。
在实际应用中，电源时序器功率计算可以帮助我们更好地控制电力消耗和设备运行。
比如，在工业生产中，我们可以根据设备的工作时间表来调整电源的开启和关闭时间，从而实现节能和安全的目的。
在家庭生活中，我们也可以通过电源时序器来控制家电的使用时间，比如晚上自动关闭电视和空调等设备，从而节省能源并降低生活成本。
总之，电源时序器功率计算是电力系统中的重要环节，它可以帮助我们更好地控制电力消耗和设备运行。
通过合理使用电源时序器，并根据功率计算公式来调整电源的实际功率，我们可以实现节能和安全的目的，从而为可持续发展做出贡献。

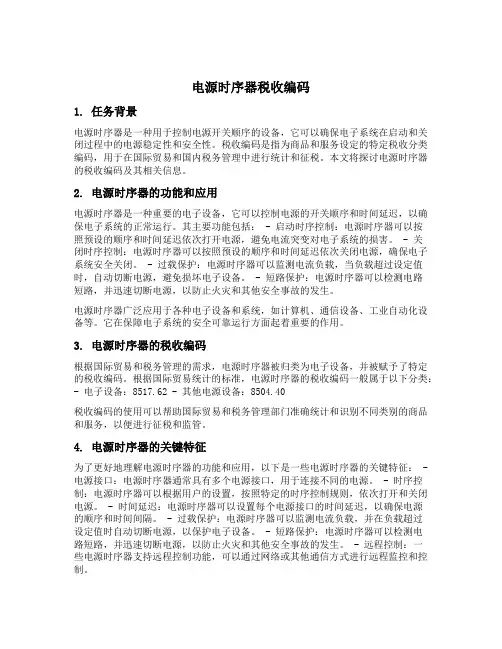

电源时序器税收编码1. 任务背景电源时序器是一种用于控制电源开关顺序的设备，它可以确保电子系统在启动和关闭过程中的电源稳定性和安全性。
税收编码是指为商品和服务设定的特定税收分类编码，用于在国际贸易和国内税务管理中进行统计和征税。
本文将探讨电源时序器的税收编码及其相关信息。
2. 电源时序器的功能和应用电源时序器是一种重要的电子设备，它可以控制电源的开关顺序和时间延迟，以确保电子系统的正常运行。
其主要功能包括： - 启动时序控制：电源时序器可以按照预设的顺序和时间延迟依次打开电源，避免电流突变对电子系统的损害。
- 关闭时序控制：电源时序器可以按照预设的顺序和时间延迟依次关闭电源，确保电子系统安全关闭。
- 过载保护：电源时序器可以监测电流负载，当负载超过设定值时，自动切断电源，避免损坏电子设备。
- 短路保护：电源时序器可以检测电路短路，并迅速切断电源，以防止火灾和其他安全事故的发生。
电源时序器广泛应用于各种电子设备和系统，如计算机、通信设备、工业自动化设备等。
它在保障电子系统的安全可靠运行方面起着重要的作用。
3. 电源时序器的税收编码根据国际贸易和税务管理的需求，电源时序器被归类为电子设备，并被赋予了特定的税收编码。
根据国际贸易统计的标准，电源时序器的税收编码一般属于以下分类：- 电子设备：8517.62 - 其他电源设备：8504.40税收编码的使用可以帮助国际贸易和税务管理部门准确统计和识别不同类别的商品和服务，以便进行征税和监管。
4. 电源时序器的关键特征为了更好地理解电源时序器的功能和应用，以下是一些电源时序器的关键特征： - 电源接口：电源时序器通常具有多个电源接口，用于连接不同的电源。
- 时序控制：电源时序器可以根据用户的设置，按照特定的时序控制规则，依次打开和关闭电源。
- 时间延迟：电源时序器可以设置每个电源接口的时间延迟，以确保电源的顺序和时间间隔。
- 过载保护：电源时序器可以监测电流负载，并在负载超过设定值时自动切断电源，以保护电子设备。
8路电源时序器：SXO-8A 万能国标美标通用接口，以及可以带232中控串口（销售厂家电话：158********王）。
技术参数：如实描述1：额定输入/输出电压:交流220V-240V.50Hz/60Hz2：继电器最大输出电流：AC250V/30A，3：万用插座最大输出电流：AC250V/13A4：可控制电源8路.全球通用万用插座输出5：每路动作顺序开启/关闭延时时间:1秒6：主电源线为3*6平方电缆线，内部双面2A铜大电流电路板导电7：单路额定输出功率最大极限2800W，整机额定输出总功率最大6600W8:长480MM*宽185MM*高48MM 电源时序器的作用： 电源时序器能够按照系统由前级到后级的顺序逐个启动各类设备；关机时则由后级到前级的顺序关闭系统设备。
这样就能有效的统一控制所连接的用电设备，避免了人为的失误操作，彻底解决了终端器材(如功放、喇叭等)可能由于这种失误造成的损害，同时又可减低开/关用电设备对输电线路的冲击电流。
由于其性能优越，将使系统管理员永远告别繁琐开关机操作。
用于控制系统用电设备开启/关闭的时序器，是音响工程、电视广播系统、电脑网络系统及其它电气工程必不可少的元素。
本公司生产的电源时序器均采用高纯度鳞铜万能插座，耐磨导电性强，而不采用杂质较多的黄铜，采用大品牌12V 电流继电器30A/250V，名牌大厂继电器的选用，加上可靠的灭弧电路，令到继电器的触点温升特别小，寿命长，电源线采用3芯*6平方3C认证专业电缆，另整个系统非常可靠。
技术参数：额定输出电压:交流220V.50Hz可控制电源:10路,前面2路 后面8路前面2路直通220V8路每路动作延时时间:1秒供电电源:VAC 50/60Hz 35A每路输出带指示灯锁匙开关控制电源单路可承受最大功率：2800W整机可承受最大功率：6600W主机尺寸 480mm*185mm*48mm。
One Technology Way • P.O. Box 9106 • Norwood, MA 02062-9106, U.S.A. • Tel: 781.329.4700 • Fax: 781.461.3113 • www.analog.com Rev. 0 | Page 1 of 4 AN-932应用笔记
电源时序控制作者：Martin Murnane、Chris Augusta
上电考量人们常常想当然地为印刷电路板上的电路上电，殊不知这可能造成破坏以及有损或无损闩锁状况。这些问题可能并不突出，直到量产开始，器件和设计的容差接受检验时才被发现，但为时已晚，项目和产品的时间及交货将会受到极大影响，成本大幅攀升。为了解决这一阶段中发现的错误，将需要进行大量修改，包括PCB布局变更、设计更改和额外的异常现象等。
随着集成电路(IC)时代的到来，许多功能模块被集成到一个IC中，因而需要利用多个电源为这些模块供电。这些电源的电压有时候相同，但更多时候是不同的。市场上的片上系统(SoC) IC越来越多，这就产生了对电源进行时序控制和管理的需求
ADI公司的数据手册通常会提供足够的信息，指导设计工程师针对各IC设计正确的上电序列。然而，某些IC明确要
求定义恰当的上电序列。对于ADI公司的许多IC，情况都是如此。在使用多个电源的IC中，如转换器(包括模数转换器ADC和数模转换器DAC)、数字信号处理器(DSP)、音频/视频、射频及许多其它混合信号IC中，这一要求相当常见。本质上，包含某种带数字引擎的模拟输入/输出的IC都属于这一类，可能需要特定的电源时序控制。这些IC可能有独立的模拟电源和数字电源，某些甚至还有数字输入/输出电源，详情请参阅下文讨论的具体示例。
本应用笔记讨论设计工程师在新设计中必须考虑的某些更微妙的电源问题，特别是当IC需要多个不同的电源时。目前，一些较常用的电源电压是：+1.8 V、+2.0 V、+2.5 V、+3.3 V、+5 V、−5 V、+12 V和−12 V。
ADI公司在全球销售的产品超过10,000种，但本应用笔记的讨论范围仅限于几款ADC。不过，这些电源时序考虑实际上可以应用于ADI公司的任何混合信号IC。Rev. 0 | Page 2 of 4
表1. AD7654的绝对最大额定值(Rev. B) 参数值模拟输入 INAx, INBx, REFx, INxN, REFGND AVDD + 0.3 V 至AGND − 0.3 V
地电压差 AGND, DGND, OGND ±0.3 V
电源电压 AVDD, DVDD, OVDD −0.3 V 至 +7 V AVDD 至 DVDD, AVDD 至 OVDD ±7 V DVDD 至 OVDD −0.3 V 至 +7 V 数字输入 −0.3 V 至 DVDD + 0.3 V
表2. AD7621的绝对最大额定值(Rev. 0) 参数额定值模拟输入/输出 IN+, IN−, REF, REFBUFIN, TEMP, INGND, REFGND 至 AGND AVDD + 0.3 V 至AGND − 0.3 V
地电压差 AGND, DGND, OGND ±0.3 V
电源电压 AVDD, DVDD –0.3 V 至 +2.7 V OVDD –0.3 V 至 +3.8 V AVDD 至 DVDD ±2.8 V AVDD 至 OVDD +2.8 V 至 −3.8 V OVDD 至 DVDD ≤ +0.3 V(如果DVDD < 2.3 V) 数字输入−0.3 V 至 +5.5 V
AN-932 PULSAR ADC示例——绝对最大额定值ADI公司的所有数据手册都含有“绝对最大额定值”(AMR)部分，它说明为避免造成破坏，对引脚或器件可以施加的最大电压、电流或温度。
AD7654 PulSAR 16位ADC是采用三个(或更多)独立电源的混合信号ADC的范例。这些ADC需要数字电源(DVDD)、模拟电源(AVDD)和数字输入/输出电源(OVDD)。它们是ADC，用于将模拟信号转换成数字代码，因此需要一个模
拟内核来处理传入的模拟输入。数字内核负责处理位判断过程和控制逻辑。I/O内核用于设置数字输出的电平，以便与主机逻辑接口(电平转换)。ADC的电源规格可以在相应数据手册的“绝对最大额定值”部分找到。表1摘自AD7654 (Rev. B)数据手册的“绝对最大额定值”部分。
注意，表1中所有三个电源的范围都是−0.3 V至+7 V。相对于DVDD和OVDD，AVDD的范围是+7 V至−7 V，这就确认
了AVDD和DVDD无论哪一个先上电都是可行的。此外，AVDD和OVDD无论哪一个先上电也是可行的。然而，DVDD与OVDD之间存在限制。技术规格规定，OVDD最多只能比DVDD高0.3 V，因此DVDD必须在OVDD之前或与之同时上电。如果OVDD先上电(假设5 V)，则DVDD在上电时比OVDD低5 V，这不符合“绝对最大额定值”要求，可能会损坏器件。
模拟输入INAx、INBx、REFx、INxN和REFGND的限制是：这些输入不得超过AVDD + 0.3 V或AGND − 0.3 V。这说明，如果模拟信号或基准电压源先于AVDD存在，则模拟内核很可能会上电到闩锁状态。这通常是一种无损状况，但流经AVDD的电流很容易逐步升至标称电流的10倍，导致ADC变得相当热。这种情况下，内部静电放电(ESD)二极管变为正偏，进而使模拟电源上电。为解决这
个问题，输入和/或基准电压源在ADC上电时应处于未上电或未连接状态。
同样，数字输入电压范围为−0.3 V至DVDD + 0.3 V。这说明，数字输入必须小于DVDD + 0.3 V。因此，在上电时，DVDD必须先于微处理器/逻辑接口电路或与之同时上电。
与上述模拟内核情况相似，这些引脚上的ESD二极管也可能变为正偏，使数字内核上电到未知状态。
AD7621、AD7622、AD7623、AD7641和AD7643等PulSAR ADC速度更快，是该系列的新型器件，采用更低的2.5 V电源(AD7654则采用5 V电源)。AD7621和AD7623具有明确规定的上电序列。表2摘自AD7621 (Rev. 0)数据手册的“绝对最大额定值”部分。
同样，OVDD与DVDD之间存在限制。“绝对最大额定值”规定：OVDD必须小于或等于DVDD + 0.3 V，而DVDD则必须小于2.3 V。一旦DVDD在上电期间达到2.3 V，该限制便不再适用。如果不遵守该限制，AD7621(和AD7623)可能会受损(见图1)。AN-932
Rev. 0 | Page 3 of 4 3.3V2.5V2.3V
AVDD
POWER-UPPOWE
R
SUPPLY (V)
POWER-DOWN
OVDD
DVDDVREFEXTERNAL
06966-002
表3. AD7794的绝对最大额定值(Rev. D)参数 额定值AVDD 至 GND −0.3 V 至 +7 V DVDD 至 GND −0.3 V 至 +7 V 模拟输入电压至GND −0.3 V 至 AVDD + 0.3 V 基准输入电压至GND−0.3 V 至 AVDD + 0.3 V 数字输入电压至GND−0.3 V 至 DVDD + 0.3 V 数字输出电压至GND−0.3 V 至 DVDD + 0.3 V
因此，一般上电序列可能是这样的：AVDD、DVDD、OVDD、VREF。但是，每个应用都不一样，需要具体分
析。注意，器件关断与器件上电同样重要，切记遵守同样的规格要求。图1所示为AD7621的典型上电/关断序列。
对于这些ADC，模拟输入和基准电压源的情况与上文所述相同。对任何模拟输入引脚施加电压都可能导致ESD二极管变为正偏，从而使模拟内核上电到未知状态。
这些ADC的数字输入和输出略有不同，因为这些器件应支持5 V数字输入。这些ADC是AD7654的速度升级版本，数字输入
和输出均与OVDD电源相关，因为它能支持更高的3.3 V电压。注意：数字输入限制为5.5 V，而AD7654则为DVDD + 0.3 V。
图1. 可能的上电/关断序列—AD7621 (Rev. 0)
Σ-Δ型ADC示例AD7794 Σ-Δ型24位ADC是另一个很好的例子。表3摘自 AD7794 (Rev. D)数据手册的“绝对最大额定值”部分。
该ADC的问题与基准电压有关，它必须小于AVDD
+ 0.3 V。
因此，AVDD必须先于基准电压或与之同时上电。
电源时序控制器ADI公司提供许多电源时序控制器件。一般而言，其工作原理是：当第一个调节器的输出电压达到预设阈值时，就会开始一段时间延迟，延迟结束后才会使能后续调节器上电。关断期间的程序与此相似。时序控制器也可以用于控制电源良好信号等逻辑信号的时序，例如：对器件或微处理器施加一个复位信号，或者简单地指示所有电源均有效。欲了解ADI公司的电源时序控制器，请访问：http:// www.analog.com/sequence。
建议如今大部分要求高速和低功耗的电路PCB上都需要多个电源，例如：+1.8 V、+2.0 V、+2.5 V、+3.3 V、+5 V、−5 V、+12 V和−12 V。为PCB上的这些电源供电并不是一件轻而易
举的事情。必须仔细分析，设计一个正确可靠的上电和关断序列。采用分立设计变得越来越困难，解决之道就是采用电源时序控制IC，只要改变一下代码就能改变上电顺序，而不用变更PCB布局布线。
