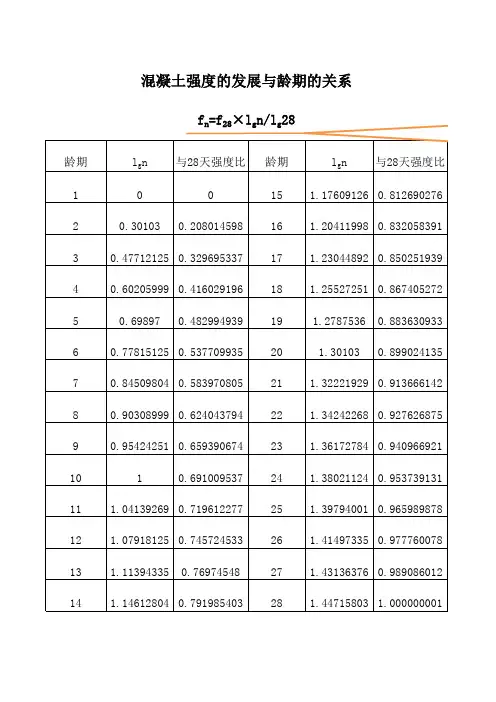

混凝土强度与龄期的关系

混凝土强度与温度和龄期增长曲线图我在论坛上看到一个混凝土强度估算方法，不过好像并无具体参考的东西！1、适用范围；本法适用于不掺外加剂在50℃以下正温养护和掺外加剂在30℃以下正温养护的混凝土，亦可用于掺防冻剂的负温混凝土。

本法适用于估算混凝土强度标准值60%以内的强度值。

2、前提条件使用本法估算混凝土强度，需要用实际工程使用的混凝土原材料和配合比，制作不少于5组混凝土立方体试件，在标准条件下养护的1、2、3、7、28d的强度值。

使用本法同时需取的现场养护混凝土的温度实测资料（温度、时间）。

3、用估算法估算混凝土强度的步骤：1）用标准养护试件1~7d龄期强度数据，经回归分析拟合成下列形式曲线方程：f=aeb/D （1）式中f——混凝土立方体抗压强度（N/mm2）；D——混凝土养护龄期（d）；a、b——参数。

2）根据现场实测混凝土养护温度资料，用下式计算已达到的等效龄期（相当于20℃标准养护的时间）。

t=ΣαT·tT（2）式中t——等效龄期（d）；αT——温度为T℃时的等效系数，按下表使用；tT——温度为T℃的持续时间（h）。

3）以等效龄期t代替D带入公式（1）可算出强度。

等效系数αT温度等效温度系数αT温度等效温度系数αT温度等效温度系数αT 50 3.16 28 1.45 6 0.4349 3.07 27 1.39 5 0.4048 2.97 26 1.33 4 0.3747 2.88 25 1.27 3 0.3546 2.80 24 1.22 2 0.3245 2.71 23 1.16 1 0.3044 2.62 22 1.11 0 0.2743 2.54 21 1.05 1 0.2542 2.46 20 1.00 -2 0.2341 2.38 19 0.95 -3 0.2140 2.30 18 0.91 -4 0.2039 2.22 17 0.86 -5 0.1838 2.14 16 0.81 -6 0.1637 2.07 15 0.77 -7 0.1536 1.99 14 0.73 -8 0.1435 1.92 13 0.68 -9 0.1334 1.85 12 0.64 -10 0.1233 1.78 11 0.61 -11 0.1132 1.71 10 0.57 -12 0.1131 1.65 9 0.53 -13 0.1030 1.58 8 0.50 -14 0.1029 1.52 7 0.46 -15 0.09一、普通混凝土达到1.2N/mm2强度所需龄期参考对照表外界温度℃水泥品种及强度等级混凝土强度等级期限(h)外界温度℃水泥品种及强度等级混凝土强度等级期限(h)1-5℃普通42.5C15 4810-15℃普通42.5C15 24C20 44 C20 201-5℃矿渣32.5C15 6010-15℃矿渣32.5C15 32 C20 50 C20 245-10℃普通42.5 C15 3215℃以上普通42.5C15 20以下C20 28 C20 20以下5-10矿渣32.5C15 4015℃以上矿渣32.5C15 20 C20 32 C20 20注：水灰比:采用普通水泥为0.65-0.8；采用矿渣水泥为0.56-0.68。

混凝土强度及龄期检测方法探讨标题：混凝土强度及龄期检测方法探讨导言：混凝土是建筑工程中最常用的材料之一。

其强度和龄期的评估对于保证工程质量和安全至关重要。

本文将从混凝土强度和龄期检测方法的角度出发，探讨其原理、优缺点以及在工程实践中的应用。

一、混凝土强度检测方法1.1 压浆试验压浆试验是最常见的一种混凝土强度检测方法。

其原理基于混凝土在受压力作用下的变形行为。

通过加载混凝土试块并测量其变形，可以推算出混凝土的强度。

然而，该方法需要进行试块制备并需要时间来等待试块强度的发展，因此在工程实践中会有一定限制。

1.2 非破坏性测试方法非破坏性测试方法（NDT）是一种无损检测方法，通过测量混凝土表面性质、声波传播速度、电阻率等参数来推断其强度。

这些方法具有不破坏结构和实时性的优势，但在一些特殊情况下（如混凝土中含有大量粉煤灰或水泥掺合料），其准确性可能会受到影响。

1.3 无损超声波测试无损超声波测试是一种用于评估混凝土内部质量和强度的常用方法。

其原理是通过发射超声波并测量其传播速度和衰减特性来推断混凝土的强度。

该方法具有快速、准确、非破坏等优点，但在存在混凝土劣化和杂质存在的情况下，准确性可能会受到一定的限制。

二、混凝土龄期检测方法2.1 压浆试验法压浆试验法除了用于强度检测，还可以用来评估混凝土的龄期。

通过测量混凝土在不同龄期下的压浆变形，可以推算出其龄期发展情况。

然而，该方法需要进行多组试块制备，且需要时间来等待不同龄期的试块强度，因此在工程实践中会有一定限制。

2.2 电阻率法电阻率法是一种常用的混凝土龄期检测方法。

其原理是通过测量混凝土中电流通过时产生的电阻来评估其龄期发展情况。

随着混凝土的龄期增长，电阻率会逐渐增加。

该方法具有快速、简便的优势，但只适用于一些特定混凝土配比。

2.3 声发射检测法声发射检测法是一种用于评估混凝土龄期的无损检测方法。

其原理是通过测量混凝土在龄期发展过程中产生的声波信号来推断其龄期状态。

混凝土的龄期标准混凝土的龄期标准导语:混凝土是一种广泛使用的建筑材料，它在工程中的应用范围非常广泛。

在施工过程中，混凝土需要经历一定的固结和硬化过程，这个过程叫做龄期。

混凝土的龄期对于工程的质量和安全至关重要。

本文将深入探讨混凝土的龄期标准，包括定期检测、推算方法和影响龄期的因素等。

一、混凝土龄期的意义与标准1. 龄期的定义及重要性混凝土的龄期指的是从混凝土浇筑到达一定时间后的阶段，此时混凝土已经固结硬化，具备一定的强度和耐久性。

混凝土龄期是评估混凝土质量、安全性和可靠性的指标之一。

在施工中，及时了解和掌握混凝土的龄期对于确定施工步骤、加固措施和后续工作的安排至关重要。

2. 龄期标准的依据混凝土的龄期标准通常根据国家或地区的相关规范和标准进行制定。

在中国，混凝土的龄期标准由国家标准“GB/T 50107-2010 混凝土强度标准检验方法标准”等文件进行规定。

二、混凝土龄期的推算方法1. 温度法温度法是一种推算混凝土龄期的常用方法。

通过测量混凝土内部的温度变化，结合龄期温度曲线，可以推算出混凝土的龄期。

这种方法简单易行，但需要准确的温度数据和相应的龄期温度曲线，同时需要根据实际情况进行修正。

2. 声波法声波法是一种利用声波传播速度和频率变化来推算混凝土龄期的方法。

通过测量混凝土中声波传播的速度和频率，可以判断混凝土的固结程度和硬化情况，从而推算出龄期。

这种方法准确性较高，但需要专业的设备和技术支持。

3. 性能检测法性能检测法是通过测量混凝土的力学性能来推算龄期的方法。

常用的性能参数包括混凝土的抗压强度、抗拉强度、弹性模量等。

通过定期检测这些性能参数的变化，可以判断混凝土的龄期。

这种方法在工程实践中得到广泛应用，但需要较多的实验数据和专业的检测设备。

三、影响混凝土龄期的因素1. 施工工艺混凝土的龄期受到施工工艺的影响。

包括施工温度、浇筑方式、养护方法等。

温度较高、浇筑方式不当或养护不当等因素会导致混凝土龄期延长或强度降低。

混凝土砼龄期测定标准一、引言混凝土是建筑结构中最常用的材料之一，其性能的稳定性和耐久性对建筑质量的影响非常大。

混凝土的龄期是指混凝土浇注后的时间，混凝土的强度和性能会随着龄期的增加而不断发生变化。

因此，混凝土砼龄期测定标准的制定对于保证混凝土的质量和稳定性非常重要。

二、混凝土砼龄期的定义混凝土的龄期是指混凝土浇注后的时间，一般用天数来表示。

混凝土的龄期对于混凝土的强度和性能具有很大的影响，因此必须在一定的时间范围内对混凝土的龄期进行测定。

三、混凝土砼龄期测定的方法1. 标准养护条件下的强度试验法：将混凝土试件在标准环境条件下养护，测定不同龄期下的抗压强度和抗拉强度，通过试验数据来确定混凝土的龄期。

2. 超声波检测法：利用超声波的传播速度来测定混凝土的龄期，该方法准确性高，但需要专业设备和技术。

3. 经验法：通过混凝土的颜色、表面状态等经验指标来判断混凝土的龄期，该方法准确性较低，只适用于一些简单的工程。

四、混凝土砼龄期测定标准的制定1. 标准试件的制备：混凝土试件的制备必须按照标准规定的方法进行，试件的尺寸和数量也必须符合标准要求。

2. 养护条件的规定：混凝土试件的养护条件必须符合标准规定，如温度、湿度等。

3. 试验方法的规定：混凝土试件的强度试验方法必须符合标准规定，如试验的时间、载荷速率等。

4. 结果的判定：混凝土试件的龄期测定结果必须按照标准规定的方法进行判定，如何确定混凝土的龄期等。

五、混凝土砼龄期测定标准的应用混凝土砼龄期测定标准的应用非常广泛，主要用于以下方面：1. 建筑工程中混凝土的施工和验收；2. 桥梁和隧道等交通工程的建设；3. 水利工程和电力工程等大型基础设施的建设；4. 工程监理和质量检测等方面。

六、混凝土砼龄期测定标准的更新和完善随着建筑工程的不断发展和技术的不断更新，混凝土砼龄期测定标准也需要不断更新和完善。

在制定和更新混凝土砼龄期测定标准时，应充分考虑国内外最新的技术和标准，注重标准的科学性和实用性，使标准更符合实际需要。
