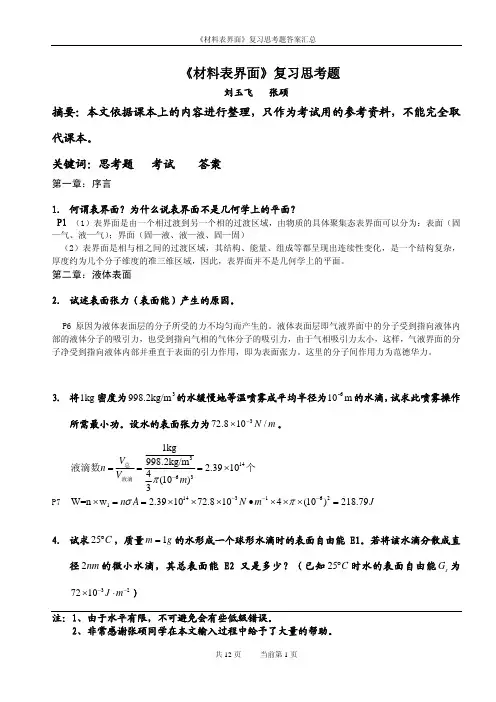

第一章1.试述表面张力(表面能）产生的原因。
怎样测试液体的表面张力?(1）原因液体表面层的分子所受的力不均匀而产生的.液体表面层即气液界面中的分子受到指向液体内部的液体分子的吸引力,也受到指向气相的气体分子的吸引力,由于气相吸引力太小，这样,气液界面的分子净受到指向液体内部并垂直于表面的引力作用，即为表面张力。
这里的分子间作用力为范德华力。
(2)测试①毛细管上升法测定原理将一支毛细管插入液体中, 液体将沿毛细管上升，升到一定高度后, 毛细管内外液体将达到平衡状态，液体就不再上升了。
此时, 液面对液体所施加的向上的拉力与液体总向下的力相等。
则γ=1 /2（ρl—ρg)ghrcosθ（1)（1）式中γ为表面张力, r为毛细管的半径，h为毛细管中液面上升的高度，ρl为测量液体的密度，ρg为气体的密度( 空气和蒸气) , g为当地的重力加速度，θ为液体与管壁的接触角。
若毛细管管径很小，而且θ=0 时，则上式(1）可简化为γ=1/2ρghr （2）②Wilhelmy 盘法测定原理用铂片、云母片或显微镜盖玻片挂在扭力天平或链式天平上, 测定当片的底边平行面刚好接触液面时的压力，由此得表面张力, 公式为:W总—W片=2γlcosφ式中,W总为薄片与液面拉脱时的最大拉力,W片为薄片的重力, l为薄片的宽度，薄片与液体的接触的周长近似为2l，φ为薄片与液体的接触角。
③悬滴法测定原理悬滴法是根据在水平面上自然形成的液滴形状计算表面张力。
在一定平面上, 液滴形状与液体表面张力和密度有直接关系。
由Laplace 公式, 描述在任意的一点P 曲面内外压差为式中R1, R2 为液滴的主曲率半径；z 为以液滴顶点O为原点，液滴表面上P 的垂直坐标；P0 为顶点O处的静压力。
定义S= ds/de式中de为悬滴的最大直径，ds为离顶点距离为de处悬滴截面的直径再定义H=β(de/b)2 则得γ= (ρl—ρg）gde2/H 式中b为液滴顶点O处的曲率半径.若相对应与悬滴的S值得到的1/H为已知, 即可求出表（界) 面张力。
1.原子间的键合方式及性能特点原子间的键合方式包括化学键和物理键,其中化学键又分为离子键,共价键和金属键,物理键又包括分子键和氢键.结合方式 晶体特性离子键 电子转移,结合力大,无方向性和饱和性 硬度高,脆性大,熔点高,导电性差共价键 电子共用,结合力大,有方向性和饱和性 强度高,硬度高,熔点低,脆性大,导电性差金属键 依靠正离子与构成电子气的自由电子之间的静导电性,导热性,延展性好,熔点较高 电引力使原子结合,电子逸出共有,结合力较大,无方向性和饱和性分子键 电子云偏移,结合力很小,无方向性和饱和性熔点低,硬度低氢键 氢原子同时与两个负电性很大而原子半径很小的原子结合而产生的具有比一般次价键大的键力,具有饱和性和方向性2.原子的外层电子结构，晶体的能带结构。
3.晶体（单晶、多晶）的基本概念，晶体与非晶体的区别。
单晶:质点按同一取向排列,由一个核心(晶核)生长而成的晶体;多晶:由许多不同位向的小晶体(晶粒)所组成的晶体.晶体 非晶体原子排列 规则排布 紊乱分布熔点 有固定的熔点 没有明显的熔点性能 各向异性 各向同性4.空间点阵与晶胞、晶面指数、晶面间距的概念，原子的堆积方式和典型的晶体结构。
空间点阵:呈周期性的规律排列的阵点所形成的具有等同的四周环境的三维阵列;晶胞:在空间点阵中,能代表空间点阵结构特点的最小平行六面体,反应晶格特性的最小几何单元;晶面指数: 在晶格中，通过任意三个不在同一直线上的格点作一平面，称为晶面，描写晶面方位的一组数称为晶面指数.一般选取晶面在三个坐标轴上的截距,取倒数作为晶面指数;晶面间距:两近邻晶面间的垂直距离;原子的堆积方式:六角堆积和立方堆积;典型的晶体结构:面心立方结构,体心立方结构,密排六方结构.5.表面信息猎取的要紧方式及基本原理能够通过光子,电子,离子,声,热,电场和磁场等与材料表面作用,来猎取表面的各种信息,或者利用原子线度的极细探针与被测材料的表面近距离接近,探测探针与材料之间的信号,来猎取表面信息.电子束技术原理:离子束技术原理:离子比光子电子都重,它轰击表面时产生的效应特别明显.离子不但具有电荷还有电子结构和原子结构,当离子与表面接近时,除具有静电场和接触电势差作用外,它本身还能够处于不同的激发电离态,离子还能够与表面产生各种化学反应,总之,离子与表面作用后,提供的信息特别丰富.光电子能谱原理:扫描探针显微镜技术原理:6.为什么XPS可获得表面信息，而X射线衍射只能获得体信息？[略]X射线衍射(XRD)是利用晶体形成X射线衍射,对物质进行内部原子在空间分布状况的结构分析方法.将具有一定波长的X射线照耀到晶体上时,X射线因在晶体内遇到规则排列的原子或离子而发生散射,散射的X射线在某些方向上加强,从而显示与晶体结构相应的特有衍射现象.7.利用光电子能谱（XPS）和俄歇电子能谱（Auger）进行表面分析的基本原理和应用范围。
