快速成型机系统方案2014-6

  • 格式：doc
  • 大小：12.61 MB
  • 文档页数：8

1
快速成型系统报价一览表 2014-6-20
制造商：上海富奇凡机电科技有限公司

系统分项 型号 尺寸参数 原理 品牌 产地 价格
三维扫描仪 RMS-400E 单幅扫描点云： 130万~660万 白光扫描 富奇凡 上海 价格：RMB150,000

激光光敏树脂 快速成型机 SPS-250F 250×250×250mm 激光光敏树脂 价格：RMB480,000

融覆式 快速成型机 （工业级） 选项一HTS-300 （台式） 280×250×300mm
融覆成型

价格：RMB180,000

选项二 HTS－400L （立式） 360×320×400mm 价格：RMB260,000
选项三 HTS－450L （立式） 400×400×450mm 价格：RMB360,000

备注：工业级机器耗材价格：RMB300元/公斤

家用级机器耗材价格：RMB180元/公斤
2

一．三维扫描仪RMS-400E
设备介绍











 采用国际最先进的外差式多频相移三维光学测量技术,达到国外最新产品的

技术水平。与传统的格雷码加相移方法相比，测量精度更高，单次测量幅面
更大（从几十毫米到2~3米）、抗干扰能力强、受被测工件表面明暗影响小，
工件一般不需要喷显影剂，而且能够测量表面剧烈变化的工件。
 面扫描、测量数据密集。单幅扫描一次获得130万~660万的点云，点云的点间
距为0.04mm ~ 0.67mm，海量数据测量和处理，测量精度从0.008mm到0.05mm。
 移动便携式测量。与传统的三坐标测量机、激光抄数机相比，突出特点为移
动便携式操作，流动式测量，不需要固定的大型操作台，移动式测量，可以
扫描测量几毫米到几十米的产品工件和物体。
 强大的自动拼接和重叠面自动删除功能。功能强大的多次扫描自动拼接功能，
提高工件扫描效率80%以上，拼接精度更高，多幅拼接自动化完成，自动删除
重叠面。
 标志点跟踪识别、全局自动编号。在自动拼接扫描中，系统高精度的标志点
实时跟踪识别功能是测量过程变得轻松方便，标志点的全局自动编号功能使
得测量过程中间歇扫描成为可能（目前国内的测量系统在测量工程中需要不
能间断，否则下次的拼接将失去基准，需要再次进行手动拼接）。
 测量扫描速度快。单幅（最大3米幅面）测量速度为3~6秒。
 工件不需要喷显影剂、更适合在线检测。采用外差式多频相移技术，工件一
般不需要喷显影剂就可直接测量，适合批量生产的现场检测，适应性更广。
3

 激光指示器测距。方便操作测量，提高测量效率。
 提供多种标定板。标定板和十字架标定采用编码标志点和亚像素图像识别技
术，标定精度更高更准确。标定板幅面从150mm×110mm到 3米×3米。
 系统采用工业化产品设计。所有硬件设备集成一起，一体化设计，性能稳定
可靠。软件一体化集中控制所有硬件设备，包括激光指示器、工业相机、光
栅投射器等。
 测量输出数据接口广泛。测量所得数据为ASC、WRL、PLY等多种格式，可以直
接与surfacer(imageware)、Geomagic、CATIA、 UG 等软件进行数据交换。
4

二、SPS－250F激光光敏树脂快速成型机

快速成型机配置及技术参数
1.、SPS250F快速成型机主要性能指标
工艺类型 SLA光固化成形工艺
光 源
类型 固体激光器
波长 355nm

光路及扫描系统
最大扫描速度 5m/s
焦平面光斑尺寸 ≤0.2mm

成型室 成型尺寸 250mm×250mm×250mm 成型层厚 0.05~0.2mm任意设定
成型精度 ±0.1mm（L≤100mm）or ±0.1%（L＞100mm）

专用软件
数据处理软件 RpData 10.0数据处理软件
工艺控制软件 RpBuild 8.1工艺控制软件
5

操作系统 Windows 98/2000/XP
数据格式 STL格式，适用于Pro/E，UG，I-deas，Solidwork，Delcam，AutoCAD等商用三维CAD
软件
电源 220VAC，50Hz，单相，2.5KVA
设备外形尺寸 1265mm（L）×815（W）mm×1705mm（H）
质保期 12个月

设备售后服务承诺
1. 设备的质保期为12个月，终身维修。设备出现故障，在2小时之内响应、72小时
内排除故障（特殊情况和不可抗拒的因素除外）。质保期内设备部件出现故障将免费
更换；质保期后设备部件出现故障只收取设备维修成本。
2. SPS250F快速成型机数据处理软件RpData及工艺控制软件RpBuild终身免费升级，
用户将在最新版本软件发布3个月内获得最新版本软件及相应技术支持。
3. 质保期满前一个月，派工程师到用户现场，对快速成型机作全面维护；

设备使用培训计划
贵公司的相关技术人员将得到完整的免费技术培训。基本培训时间7天，培训人数暂定
为两人，
设备使用培训主要内容如下：
1、 RE/RP/RT技术的发展概况、现状及未来的发展方向；
2、 SPS250F快速成型机的基本维护、操作；
3、 SPS250F快速成型机数据处理软件RpData的使用及技巧；
4、 SPS250F快速成型机工艺控制软件RpBuild的使用与操作；
5、 成型零件的后处理工艺；

设备安装要求
SPS250F快速成型机安装要求

设备尺寸 1265mm（L）×815（W）mm×1705mm（H）
电源 220VAC，50Hz，单相，2.5KVA
室温 22℃~24℃，要求有空调设备、除湿设备

照明
要求采用白炽灯照明，禁止使用日光灯等近紫外灯具，工作间窗户有防紫外窗
帘，防止日光直射设备
湿度 相对湿度40%~ 50%，25℃时无凝霜，相对湿度较大的地区要求有除湿设备。
污染 工作间无腐蚀性、有毒气体、液体及固体物质
6

三、融覆式快速成型机
台式 立式
主要技术参数：
型 号 HTS-300 HTS-400L HTS-450L
成形件最大
尺寸/mm
280×250×300 360×320×400 400×400×450

成形件精度
/mm
±0.2/100

最大速度
/mm·sec
-1
100

驱动系统
X与Y轴：进口伺服电机通过精密滚珠丝杠驱动，精密直线导轨导向
Z轴：进口步进电机通过精密滚珠丝杠驱动，精密直线导轨导向
R轴：进口步进电机直接驱动
运动控制卡采用进口部件
温控系统 实时测温控制
喷头系统 高压螺杆式喷头
切片软件 HTS切片软件
外部计算机
要求
普通PC机
7

系统运行环
境
Win7,WinXP

文件输入格
式
STL格式

成形材料 直径4mm的ABS
电 源 220V 50Hz , 最大电流 6A
湿度要求 材料不吸潮，无湿度要求
成型室温度
要求
成型室无需保温

标准配置清单：
 主机：一台
 实时切片软件：一套
 塑料丝材：2公斤
 操作手册：一本
8

四、3D 个人打印机（双喷头彩色打印）
产品特点
可高质量打印高分子工程塑料；
可直接从SD卡读取数据，不需要连接电脑；
可使用支撑或不使用支撑，更省材料，更快速打印；
材料价格低廉，支持多种材料，包括ABS,PLA

干净，安静，使用容易，维护简单
。

最大成型尺寸
X轴 225mm
Y轴 145mm
Z轴 150mm
定位精度 X轴和Y轴+/- 0.011mm
打印速度 最大15cm3/小时
成型材料 ABS，PLA
材料颜色 红色，蓝色，绿色，白色，黑色，黄色，半透明，

合集下载

Bifold2014版

Bifold2014版


创新可靠的阀门与泵解决方案

各种类型的气控，液动与深海–
仪表与控制阀/泵/附件 23 种其他同等产品供应商
压载控制系 统 防火闸 灭火系统 压缩机 涡轮机 执行机构控 制器 止转扼 堵气门 齿条与齿门
低压逻辑井 口控制
电子液压 HPU 与井口 控制 10k,MP
深海阀与接 头
功率：74（Ex emb) 4.4&6.8 Watts 77 (Ex d) 3.5&5.7 Watts 58 (Ex ia) 135 Ohm 功率选项 24（Ex emb) 4.4&6.8 Watts 27 (Ex d) 3.5&5.7 Watts 28 (Ex ia) 135 Ohm M (手动操作） ML（手动复位） MLT（防篡改手动复位） LE （通电锁定） 电压：12VDC，24VDC, 48VDC,110VDC 110VAC,220VAC,240VAC 认证：A(ATEX),N(NEPSI),G(GOST),U(USA)US 线圈：74（Ex emb），77（ Ex d ），58 (Ex ia) 24（ Ex emb), 27（ Ex d ），28 (Ex ia)
•1999年Bifold、Fluidpower 与MTS 合并 •于2002年由管理团队收购 •2006年收购Marshalsea Hydraulics •私人股份公司 休斯顿 新加坡
曼彻斯特
汤顿
•自2002年起，复合年均增长率超过60%
•业务集中于石油与天然气市场 •产品出口比重达95% •可提供全世界范围内的产品支持服务 •世界上最大的不锈钢控制阀生产商
创新可靠的阀门与泵解决方案

资格测试能力
•70°C 到 +180°C的热循环或持续温度测试 •达50,000 psi的压力测试 •功能测试 低温与高温条件下的响应时间 工作压力特征 锁定与切断压力分析 •耐受测试：受污染液体>NAS 1638 ，12级； 清洁液体</= NAS 1638，6级 •腐蚀测试：高温时的合成海水；海水与海水/控制液体混合物 •达690 bar的高压测试 •达10 Gohm的绝缘阻抗测试 •3-轴振动/震动测试 •流体测试
【反求工程 精】第五章 快速成形的软件系统

【反求工程 精】第五章 快速成形的软件系统


分层
生成扫描
成型
矢量

加工
快速成形的软件系统
2、CAD三维数据格式： 主要有两种描述方式：实体模型和表面模型。
(1)、DXF文件格式： (2)、IGES文件格式 ：是美国波音公司和GE公司最初
于1980年制定的数据交换规范。主要以几何实体、 描述实体、结构实体为基本实体单元，是不同CAD ／ CAM系统间进行数据传送的接口标准。1982成为 ANSI 标准，虽然不是ISO标准，实际上已是工业标准。
快速成形的软件系统
实验三 快速成型机实验 一、实验目的：通过实验，使同学了解和掌握FDM快
速 成型机的加工原理，加工过程，以及使用方法。 二、实验设备：MEM-300-Ⅱ快速成型机。 三、实验方法及步骤： 四、实验报告： 总结所使用原型机的特点。
快速成形的软件系统
快速成形的软件系统
快速成形的软件系统
快速成形的软件系统
（9）、必须经过分层处理； ３、二维层片文件特点： （1）、大大降低了文件数据量； （2）、直接在CAD系统内分层，实际上对设计者要求
更高； （3）、省略了STL文件分层，降低了RP系统的前处理
时间； （4）、是二维文件，因此它的错误类型单一且较少； （5）、支撑不易添加； （6）、零件无法重新定向，而且无法旋转； （7）、分层厚度固定，对某些RP工艺不太合适； （如
其中快速成形的软件系统stl文件处理和层片文件处理部分主要考虑的是离散堆积过程中的离散过程它们将各种三维几何实体模型或表面模型以及医学ctmri的二维层片模型转化为rp设备所能接受的分层格式并做相应处理
第五章 快速成形的软件系统
快速成形的软件系统
快速成形的软件系统一般由三部分组成： 1、CAD造型软件：负责零件的几何造型、支撑结构 设
光固化快速成形机的运动平台 设计制造及其控制系统的实现

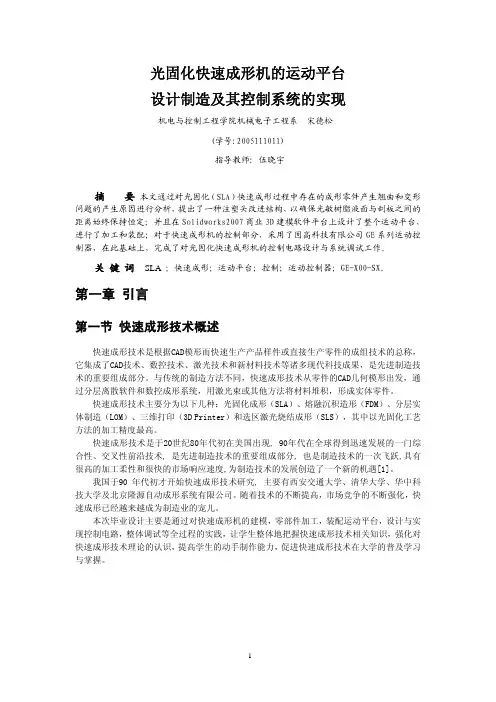

光固化快速成形机的运动平台 设计制造及其控制系统的实现
