UPS如何选择蓄电池容量

UPS电源外配电池的计算方法

到如果续航时间超过10-15分钟的话需要外配电池，即是要选长效机，那么长效机怎么外配电池呢，又是怎么计算的呢？

给UPS电源计算外配电池，首先要确定UPS电源主机的直流电压，额定容量，和所需要延时的时间，知道此三项数据后我们可以根据以下公式进行计算：

UPS电源额定容量(VA)×所需延时时间(小时数)÷UPS电源启动直流电压=所需蓄电池安时数(AH)

下边我们以山特ups电源的3000VA即型号C3KS延时4小时举例计算一下。此款UPS电源直流电压是96V，容量是3000VA，所需要延时4小时，套用公式：

3000伏安×4小时÷96V=125AH ，结果是需要125AH的电池才能满足4小时的供电,但是普通蓄电池一般没有容量为125AH的一组8只(因为C3KS的启动直流是96V-(UPS在出厂时的标准直流电压)，一般蓄电池大都为12V直流,96V(UPS启动直流电压)÷12V(蓄电池直流电压)=8。所以以8只电池为一组)蓄电池。

我们可以选择一组100AH电池来对其进行配置;其延时时间为：

100AH(蓄电池容量)×96V(UPS启动直流电压)÷3000V(UPS电源额定容量)=3.2小时

也可以选择2组(16只)65AH的蓄电池并联进行配置!其延时时间为:65AH×2×96V÷3000VA=4.16小时

深圳山特ups电源常用机型的直流电压介绍

MT1000S，直流电压是24V

C1K(s)直流电压是36V

C2K(s)直流电压是72V

C3K(s)直流电压是96V

C6K(s)，C10K(s)，3C15K(s)，3C20K(s)，直流电压是240V。

3C3-20K(s),3C3-30K(si),3C3-40K(s),3C3-60K(s),3C3-80K(s),直流电压384V。

单格是指一个小格。铅酸蓄电池单格额定电压为2V，所以12V的电瓶有6格，24V的就有12格。你可以查看有关标准以及电池的资料。我记得的几个参数：

UPS蓄电池技术参数

一、UPS蓄电池的作用和重要性

1.1 蓄电池的定义和功能

蓄电池是一种能够将化学能转化为电能并进行储存的设备。在UPS（不间断电源）系统中，蓄电池起着关键的作用，用于在停电时提供电能供应，保证电子设备的正常运行。

1.2 UPS蓄电池的重要性

UPS蓄电池的选择和技术参数直接关系到UPS系统的可靠性、稳定性和持续供电能力。合理选择和配置UPS蓄电池，能够确保电子设备在停电时仍能正常工作，避免数据丢失、生产中断等问题的发生。

二、UPS蓄电池的技术参数

2.1 容量

容量是衡量蓄电池电能储存能力的重要参数，通常以安时（Ah）表示。UPS蓄电池的容量应根据负载功率和备电时间来确定，一般选择与负载功率匹配的蓄电池容量，以保证UPS系统的稳定供电。

2.2 额定电压

额定电压是指蓄电池在正常工作情况下的标称电压，通常为直流电压。常见的UPS蓄电池额定电压有12V、24V、48V等，选择应根据UPS系统的要求和实际负载情况来确定。

2.3 充电电压

充电电压是指蓄电池在充电过程中所需的电压，通常由充电器或UPS系统提供。合理的充电电压能够提高蓄电池的充电效率和寿命，同时避免过充或欠充的情况发生。

2.4 放电电流

放电电流是指蓄电池在供电过程中所能提供的最大电流。UPS蓄电池的放电电流应根据负载功率和蓄电池容量来确定，以确保UPS系统在停电时能够正常供电。

2.5 循环寿命

循环寿命是指蓄电池能够完成充放电循环的次数。循环寿命与蓄电池的质量、充电方式以及使用环境等因素有关。一般情况下，循环寿命越长，蓄电池的可靠性和稳定性就越高。 2.6 自放电率

自放电率是指蓄电池在长时间存放期间自身电能的损失速率。自放电率越低，蓄电池的储能能力越强，能够更好地适应长时间停电的应急需求。

2.7 温度特性

蓄电池的性能和寿命与环境温度密切相关。温度特性是指蓄电池在不同温度下的工作性能变化情况。合理控制蓄电池的工作温度范围，可以延长蓄电池的使用寿命。

UPS系统一般技术指标要求

UPS（不间断电源）系统是一种用于提供电力持续供应的装置，其在断电时可以自动转换为备用电源，以确保电力不中断。UPS系统的技术指标要求如下：

1.容量：UPS系统的容量指的是其能够提供的电力输出能力，通常以千伏安（kVA）或千瓦（kW）为单位来衡量。容量要求应该与系统支持的负载需求相匹配。

2.转换时间：UPS系统的转换时间指的是将从主电源转换到备用电源或反之所需的时间。通常，较短的转换时间对于需要高可靠性电力供应的应用非常重要，比如数据中心和医疗设施。一般要求UPS系统的转换时间在几毫秒到几十毫秒之间。

3.蓄电池容量：UPS系统通常使用蓄电池作为备用电源，因此其蓄电池容量是技术指标中的重要参数。蓄电池容量应根据负载需求和需要支持的电力持续时间来确定。一般来说，UPS系统的蓄电池容量应能够在断电后维持所需负载的供电时间。

4.蓄电池充电时间：UPS系统的蓄电池在断电恢复后需要重新充电以备用。因此，蓄电池的充电时间也是一个重要的技术指标。较短的充电时间可以更快地使UPS系统准备好应对下一次断电。

5.效率：UPS系统的效率指的是其能够将输入电力转换为输出电力的能力。高效率UPS系统能够减少能量损耗，并减少对电力的需求，从而降低能源消耗。 6.输入电压范围：UPS系统的输入电压范围指的是其能够稳定工作的电压范围。通常，UPS系统应能够适应广泛的输入电压变化，以应对电力波动和电网故障。

7.输出电压稳定性：UPS系统的输出电压稳定性指的是其在提供备用电源时输出电压的波动情况。较低的输出电压波动可以保证设备正常运行。

8.可靠性和可用性：UPS系统的可靠性和可用性是其针对负载需求的持续供电能力的重要指标。可靠性指的是系统在一段时间内正常工作的能力，而可用性指的是系统在不间断电源需求期间的可用时间。

9.技术支持和服务：UPS系统供应商应提供良好的技术支持和售后服务，包括远程监控、维护服务、故障诊断和紧急响应。

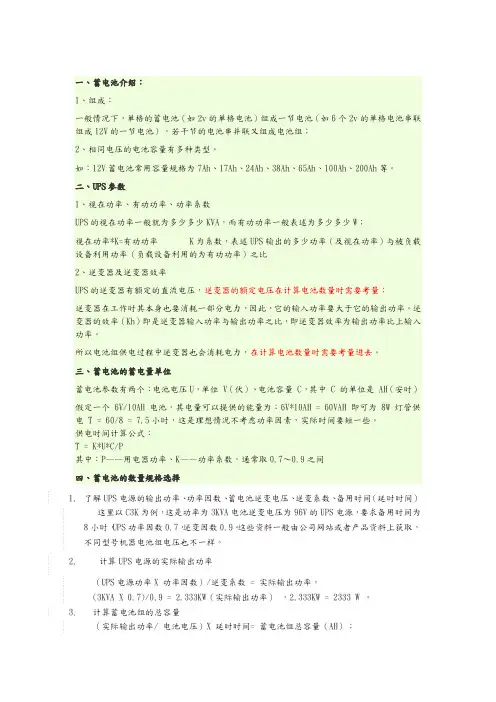

一、蓄电池介绍：

1、组成：

一般情况下，单格的蓄电池（如2v的单格电池）组成一节电池（如6个2v的单格电池串联组成12V的一节电池），若干节的电池串并联又组成电池组；

2、相同电压的电池容量有多种类型。

如：12V蓄电池常用容量规格为7Ah、17Ah、24Ah、38Ah、65Ah、100Ah、200Ah等。

二、UPS参数

1、视在功率、有功功率、功率系数

UPS的视在功率一般就为多少多少KVA，而有功功率一般表述为多少多少W；

视在功率*K=有功功率 K为系数，表述UPS输出的多少功率（及视在功率）与被负载设备利用功率（负载设备利用的为有功功率）之比

2、逆变器及逆变器效率

UPS的逆变器有额定的直流电压，逆变器的额定电压在计算电池数量时需要考量；

逆变器在工作时其本身也要消耗一部分电力，因此，它的输入功率要大于它的输出功率。逆变器的效率（Kh）即是逆变器输入功率与输出功率之比，即逆变器效率为输出功率比上输入功率。

所以电池组供电过程中逆变器也会消耗电力，在计算电池数量时需要考量进去。

三、蓄电池的蓄电量单位 蓄电池参数有两个：电池电压U，单位

V（伏）、电池容量

C，其中

C

的单位是 AH（安时）

假定一个 6V/10AH 电池，其电量可以提供的能量为：6V*10AH = 60VAH 即可为 8W 灯管供电 T = 60/8 = 7.5小时，这是理想情况不考虑功率因素，实际时间要短一些。

供电时间计算公式：

T = K*U*C/P

其中：P——用电器功率、K——功率系数，通常取0.7～0.9之间

四、蓄电池的数量规格选择

1. 了解UPS电源的输出功率、功率因数、蓄电池逆变电压、逆变系数、备用时间（延时时间）

这里以C3K为例，这是功率为3KVA电池逆变电压为96V的UPS电源，要求备用时间为8小时，UPS功率因数0.7，逆变因数0.9。这些资料一般由公司网站或者产品资料上获取，不同型号机器电池组电压也不一样。
