江苏波华发电设备有限公司厂房工程
钢
结
构
安
装
方
案
编制：
审核：
批准：
江苏南京泰宇矿业有限公司
2011年5月31日 .
;.. 目 录
第一章 总说明
一、适用范围
二、工程简介
三、编制依据
四、施工部署
五、工程组织管理体系
第二章 钢结构制作方案
一、钢材
二、焊材
三、油漆
四、材料进厂
五、制作工艺流程
六、构件外形尺寸验收标准
七、抛丸除锈、油漆喷涂
八、包装发运
第三章 钢结构安装方案
一、吊装工程概况
二、吊装准备
三、现场设施要求
四、基础验收
五、构件标准 .
;.. 六、吊装路线
七、吊装方法
八、测量校正
九、高强螺栓连接
十、检查和验收
十一、安全技术要求
第四章 质量保证措施
第五章 安全保证措施
附表一（施工进度计划表）
附图一（现场施工总现面图）
.
;.. 第一章 总说明
一、适用范围
本方案适用于江苏波华发电设备有限公司厂房钢结构工程。
二、工程简介
厂房为单层工业厂房，砼框架柱轻钢屋面结构，位于南京市六合开发区。钢结构包括钢架系统、屋盖系统、吊车系统和围护系统。钢架系统由钢梁、屋系杆组成，钢梁、吊车梁结构形式为实腹式焊接H型钢。
三、编制依据
3.1根据江苏江都工程建设有限公司设计研究院设计的图纸。
3.2国家现行施工及验收规范：《钢结构工程施工质量验收规范》（GB50205-2001）、《建筑钢结构焊接技术规程》（JGJ81-2002）、《碳素结构钢》（JGJ81-2002）、《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）、《钢结构焊缝外形尺寸》（GB5777-96）等。

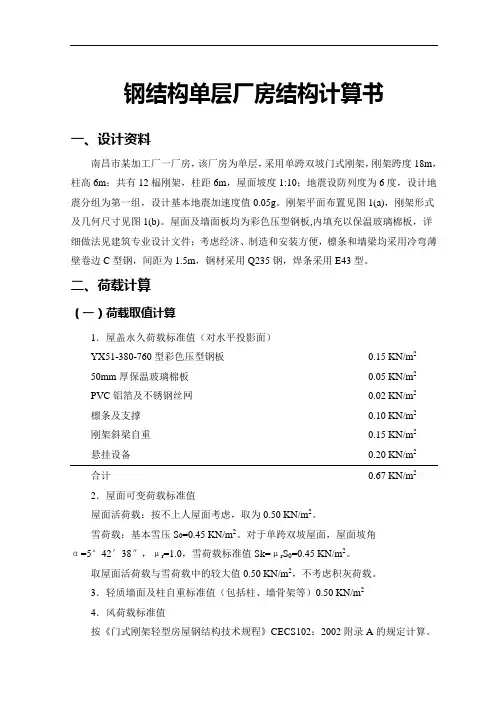

钢结构单层厂房结构计算书
一、设计资料
南昌市某加工厂一厂房，该厂房为单层，采用单跨双坡门式刚架，刚架跨度18m，柱高6m；共有12榀刚架，柱距6m，屋面坡度1:10；地震设防列度为6度，设计地震分组为第一组，设计基本地震加速度值0.05g。刚架平面布置见图1(a)，刚架形式及几何尺寸见图1(b)。屋面及墙面板均为彩色压型钢板,内填充以保温玻璃棉板，详细做法见建筑专业设计文件；考虑经济、制造和安装方便，檩条和墙梁均采用冷弯薄壁卷边C型钢，间距为1.5m，钢材采用Q235钢，焊条采用E43型。
二、荷载计算
（一）荷载取值计算
1．屋盖永久荷载标准值（对水平投影面）
YX51-380-760型彩色压型钢板 0.15 KN/m2
50mm厚保温玻璃棉板 0.05 KN/m2
PVC铝箔及不锈钢丝网 0.02 KN/m2
檩条及支撑 0.10 KN/m2
刚架斜梁自重 0.15 KN/m2
悬挂设备 0.20 KN/m2
合计 0.67 KN/m2
2．屋面可变荷载标准值
屋面活荷载：按不上人屋面考虑，取为0.50 KN/m2。
雪荷载：基本雪压S0=0.45 KN/m2。对于单跨双坡屋面，屋面坡角
α=5°42′38″，μr=1.0，雪荷载标准值Sk=μrS0=0.45 KN/m2。
取屋面活荷载与雪荷载中的较大值0.50 KN/m2，不考虑积灰荷载。
3．轻质墙面及柱自重标准值（包括柱、墙骨架等）0.50 KN/m2
4．风荷载标准值
按《门式刚架轻型房屋钢结构技术规程》CECS102：2002附录A的规定计算。
基本风压ω0=1.05×0.45 KN/m2，地面粗糙度类别为B类；风荷载高度变化系数按《建筑结构荷载规范》(GB50009-2001)的规定采用，当高度小于10m时，按10m高度处的数值采用，μz=1.0。风荷载体型系数μs：迎风面柱及屋面分别为＋0.25和－1.0，背风面柱及屋面分别为＋0.55和－0.65(CECS102：2002中间区)。
来源：建筑抗震设计规范2016版
(Ⅲ)抗震构造措施
9.2.12厂房的屋盖支撑，应符合下列要求：
1 无檩屋盖的支撑布置，宜符合表9.2.12-1的要求。
2 有檩屋盖的支撑布置，宜符合表9.2.12-2的要求。
3 当轻型屋盖采用实腹屋面梁、柱刚性连接的刚架体系时，屋盖水平支撑可布置在屋面梁的上翼缘平面。屋面梁下翼缘应设置隅撑侧向支承，隅撑的另一端可与屋面檩条连接。屋盖横向支撑、纵向天窗架支撑的布置可参照表9.2.12的要求。
4 屋盖纵向水平支撑的布置，尚应符合下列规定：
1)当采用托架支承屋盖横梁的屋盖结构时，应沿厂房单元全长设置纵向水平支撑；
2)对于高低跨厂房，在低跨屋盖横梁端部支承处，应沿屋盖全长设置纵向水平支撑；
3)纵向柱列局部柱间采用托架支承屋盖横梁时，应沿托架的柱间及向其两侧至少各延伸一个柱间设置屋盖纵向水平支撑；
4)当设置沿结构单元全长的纵向水平支撑时，应与横向水平支撑形成封闭的水平支撑体系。多跨厂房屋盖纵向水平支撑的间距不宜超过两跨，不得超过三跨；高跨和低跨宜按各自的标高组成相对独立的封闭支撑体系。
5 支撑杆宜采用型钢；设置交叉支撑时，支撑杆的长细比限值可取350。
表9.2.12-1 无檩屋盖的支撑系统布置
支撑名称 烈 度
6，7 8 9 屋架支撑 上、下弦横向支撑 屋架跨度小于18m时同非抗震设计；屋架跨度不小于18m时，在厂房单元端开间各设一道 厂房单元端开间及上柱支撑开间各设一道；天窗开洞范围的两端各增设局部上弦支撑一道；当屋架端部支承在屋架上弦时，其下弦横向支撑同非抗震设计
上弦通长水平系杆
同非抗震设计 在屋脊处、天窗架竖向支撑处、横向支撑节点处和屋架两端处设置
下弦通长水平系杆 屋架竖向支撑节点处设置；当屋架与柱刚接时，在屋架端节间处按控制下弦平面外长细比不大于150设置
门式刚架轻型房屋钢结构技术规范完整版2023
1 总 则
1.0.1 为规范门式刚架轻型房屋钢结构的设计、制作、安装及验收，做到安全适用、技术先进、经济合理、确保质量，制定本规范。
1.0.2 本规范适用于房屋高度不大于18m，房屋高宽比小于1，承重结构为单跨或多跨实腹门式刚架、具有轻型屋盖、无桥式吊车或有起重量不大于20t的A1～A5工作级别桥式吊车或3t悬挂式起重机的单层钢结构房屋。
本规范不适用于按现行国家标准《工业建筑防腐蚀设计规范》GB
50046规定的对钢结构具有强腐蚀介质作用的房屋。
1.0.3 门式刚架轻型房屋钢结构的设计、制作、安装及验收，除应符合本规范外，尚应符合国家现行有关标准的规定。
2 术语和符号
2.1 术 语
2.1.1 门式刚架轻型房屋 light-weight building with gabled frames
承重结构采用变截面或等截面实腹刚架，围护系统采用轻型钢屋面和轻型外墙的单层房屋。
2.1.2 房屋高度 height of building
自室外地面至屋面的平均高度。当屋面坡度角不大于10°时可取檐口高度。当屋面坡度角大于10°时应取檐口高度和屋脊高度的平均值。单坡房屋当屋面坡度角不大于10°时，可取较低的檐口高度。
2.1.3 夹层 mezzanine
为一侧与刚架柱连接的室内平台，通常沿房屋纵向设置，少数情况沿山墙设置。
2.1.4 摇摆柱 leaning stanchion
上、下端铰接的轴心受压构件。
2.1.5 隅撑 diagonal brace
用于支承斜梁和柱受压翼缘的支撑构件。
2.1.6 抗风柱 end wall column
设置于山墙，用于将山墙风荷载传到屋盖水平支撑的柱子。
2.1.7 孔口 opening
在房屋的外包面(墙面和屋面)上未设置永久性有效封闭装置的部分。
