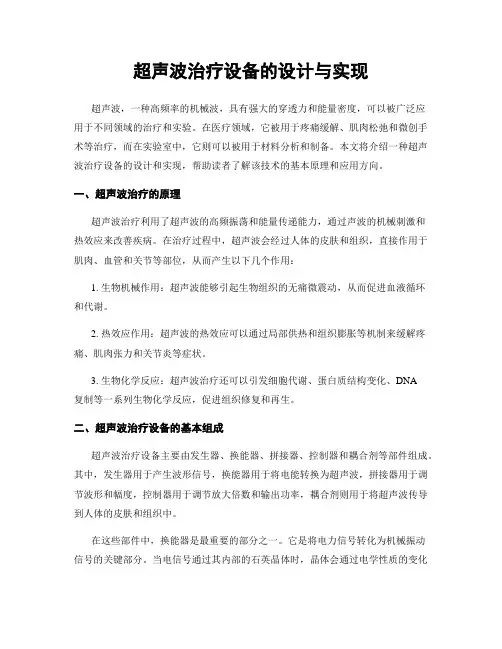

超声波治疗设备的设计与实现
超声波，一种高频率的机械波，具有强大的穿透力和能量密度，可以被广泛应用于不同领域的治疗和实验。在医疗领域，它被用于疼痛缓解、肌肉松弛和微创手术等治疗，而在实验室中，它则可以被用于材料分析和制备。本文将介绍一种超声波治疗设备的设计和实现，帮助读者了解该技术的基本原理和应用方向。
一、超声波治疗的原理
超声波治疗利用了超声波的高频振荡和能量传递能力，通过声波的机械刺激和热效应来改善疾病。在治疗过程中，超声波会经过人体的皮肤和组织，直接作用于肌肉、血管和关节等部位，从而产生以下几个作用：
1. 生物机械作用：超声波能够引起生物组织的无痛微震动，从而促进血液循环和代谢。
2. 热效应作用：超声波的热效应可以通过局部供热和组织膨胀等机制来缓解疼痛、肌肉张力和关节炎等症状。
3. 生物化学反应：超声波治疗还可以引发细胞代谢、蛋白质结构变化、DNA复制等一系列生物化学反应，促进组织修复和再生。
二、超声波治疗设备的基本组成
超声波治疗设备主要由发生器、换能器、拼接器、控制器和耦合剂等部件组成。其中，发生器用于产生波形信号，换能器用于将电能转换为超声波，拼接器用于调节波形和幅度，控制器用于调节放大倍数和输出功率，耦合剂则用于将超声波传导到人体的皮肤和组织中。
在这些部件中，换能器是最重要的部分之一。它是将电力信号转化为机械振动信号的关键部分。当电信号通过其内部的石英晶体时，晶体会通过电学性质的变化振动，进而将机械振动信号转化为超声波。换能器的性能和效率直接关系到设备的治疗效果和使用寿命，因此在设计过程中需要特别重视其选择和优化。
三、超声波治疗设备的设计和实现
在进行超声波治疗设备的设计和实现时，需要考虑以下几个方面：
1. 发生器的选择：发生器是产生波形信号的关键部件之一。在选择时，需要考虑其输出功率和频率范围等因素。一般来说，输出功率越大，可以穿透的深度就越深，但同时也会带来更大的安全隐患和电磁干扰。频率范围则需要根据具体的使用需求来确定，一般医疗领域常用的频率范围为1-3MHz。

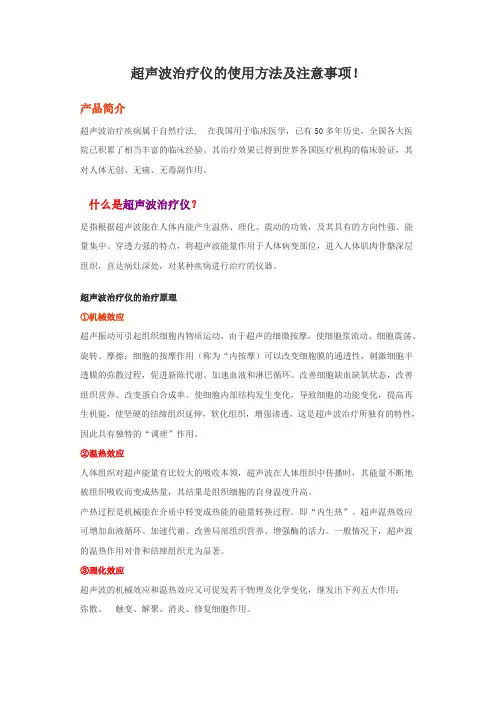

超声波治疗仪的使用方法及注意事项！
产品简介
超声波治疗疾病属于自然疗法, 在我国用于临床医学，已有50多年历史，全国各大医院已积累了相当丰富的临床经验。其治疗效果已得到世界各国医疗机构的临床验证，其对人体无创、无痛、无毒副作用。
什么是超声波治疗仪？
是指根据超声波能在人体内能产生温热、理化、震动的功效，及其具有的方向性强、能量集中、穿透力强的特点，将超声波能量作用于人体病变部位，进入人体肌肉骨骼深层组织，直达病灶深处，对某种疾病进行治疗的仪器。
超声波治疗仪的治疗原理
①机械效应
超声振动可引起组织细胞内物质运动，由于超声的细微按摩，使细胞浆流动、细胞震荡、旋转、摩擦；细胞的按摩作用（称为“内按摩）可以改变细胞膜的通透性，刺激细胞半透膜的弥散过程，促进新陈代谢、加速血液和淋巴循环、改善细胞缺血缺氧状态，改善组织营养、改变蛋白合成率、使细胞内部结构发生变化，导致细胞的功能变化，提高再生机能，使坚硬的结缔组织延伸，软化组织，增强渗透，这是超声波治疗所独有的特性，因此具有独特的“调理”作用。
②温热效应
人体组织对超声能量有比较大的吸收本领，超声波在人体组织中传播时，其能量不断地被组织吸收而变成热量，其结果是组织细胞的自身温度升高。
产热过程是机械能在介质中转变成热能的能量转换过程。即“内生热”。超声温热效应可增加血液循环、加速代谢、改善局部组织营养、增强酶的活力。一般情况下，超声波的温热作用对骨和结缔组织尤为显著。
③理化效应
超声波的机械效应和温热效应又可促发若干物理及化学变化，继发出下列五大作用：
弥散、 触变、解聚、消炎、修复细胞作用。 超声波主要治疗：
1、活血化瘀消炎镇痛：用于腰腿病、颈椎病、关节病、骨质增生、肌肉关节酸痛、肿胀、四肢麻木、肌肉痉挛、风湿及类风湿性关节炎、肩周炎、腰椎间盘突出，关节韧带损伤和慢性劳损、跌打损伤等的治疗。
2、用于脑中风后遗症的肢体运动障碍恢复。
第一类医疗器械产品描述
超声波治疗仪是一种常用的第一类医疗器械产品，它主要利用超声波的热效应和机械效应来进行治疗。超声波治疗仪广泛应用于临床医疗领域，可用于物理治疗、康复护理和美容保健等方面。
超声波治疗仪的主要功能是通过超声波的振动作用来促进组织的新陈代谢和血液循环，加速组织修复和恢复功能。超声波治疗仪的治疗原理是利用超声波的高频振动产生机械效应，使组织发生微小振动，从而促进细胞的代谢活动和物质交换。此外，超声波还能产生热效应，通过增加组织的温度来促进血液循环和组织代谢，从而加速组织修复和康复过程。
超声波治疗仪具有很多优点。首先，它是一种非侵入性的治疗方法，不会对患者的身体造成任何伤害。其次，超声波治疗仪具有较好的穿透力，能够深入组织内部进行治疗，对于深部组织病变的治疗效果较好。此外，超声波治疗仪具有温热效应，能够促进血液循环和组织新陈代谢，有助于加速组织修复和康复过程。
超声波治疗仪的应用范围广泛。在物理治疗领域，超声波治疗仪可用于治疗各种疼痛和炎症性疾病，如肌肉酸痛、关节炎、软组织损伤等。在康复护理方面，超声波治疗仪可用于促进创伤和手术后的组织修复和康复。在美容保健领域，超声波治疗仪可用于去除皮肤皱纹、改善皮肤松弛和提升面部轮廓等。
使用超声波治疗仪需要注意一些事项。首先，治疗时需要选择适当的治疗参数，包括超声波频率、强度和治疗时间等。不同的病症和治疗目的需要选择不同的参数。其次，在治疗过程中要避免对眼睛、颈部和脉搏部位等重要器官进行超声波照射，以免造成不良影响。此外，超声波治疗仪在使用过程中应保持仪器的清洁和消毒，以确保治疗的安全性和有效性。
超声波治疗仪作为一种常用的第一类医疗器械产品，在临床医疗领域具有广泛的应用价值。它通过超声波的热效应和机械效应来促进组织的修复和康复，具有非侵入性、穿透力强和温热效应等优点。然而，在使用超声波治疗仪时需要注意选择合适的治疗参数和保持仪器的清洁和消毒，以确保治疗的安全性和有效性。超声波治疗仪的广泛应用为临床医疗和康复护理提供了一种有效的治疗手段。
超声波治疗仪—搜狗百科
机械
超声振动可引起组织细胞内物质运动，由于超声的细微按摩，使细胞浆流动、 细胞震荡、旋转、摩擦、从而产生细胞按摩的作用，也称为“内按摩”这是超声波治疗所独有的特性，可以改变细胞膜的通透性，刺激细胞半透膜的弥散过程，促进新陈代谢、加速血液和淋巴循环、改善细胞缺血缺氧状态，改善组织营养、改变蛋白合成率、提高再生机能等。
温热
人体组织对超声能量有比较大的吸收能力，因此当超声波在人体组织中传播过程中，其能量不断地被组织吸收而变成热量，其结果是组织的自身温度升高。即内生热。超声温热效应可增加血液循环，加速代谢，改善局部组织营养，增强酶活力。一般情况下，超声波的热作用以骨和结缔组织为显著，脂肪与血液为最少。
理化
超声的机械效应和温热效应均可促发若干物理化学变化。
a.弥散作用：超声波可以提高生物膜的通透性，对钾，钙离子的通透性发生较强的改变。从而增强生物膜弥散过程，促进物质交换，改善组织营养。
b.触变作用：超声作用下，可使凝胶转化为溶胶状态。对肌肉，肌腱的软化作用，以及对一些与组织缺水有关的病理改变。如类风湿性关节炎病变和关节、肌腱、韧带的退行性病变的治疗。
c.空化作用：空化形成，或保持稳定的单向振动，或继发膨胀以致崩溃，细胞功能改变，细胞内钙水平增高。成纤维细胞受激活，蛋白合成增加，血管通透性增加，血管形成加速，胶原张力增加。
d.聚合作用与解聚作用：水分子聚合是将多个相同或相似的分子合成一个较大的分子过程。大分子解聚，是将大分子的化学物变成小分子的过程。可使关节内增加水解酶和原酶活性增加。
e.消炎，修复细胞和分子：超声作用下，可使组织PH值向碱性方面发展。缓解炎症所伴有的局部酸中毒。超声可影响血流量，产生致炎症作用，抑制并起到抗炎作用。使白细胞移动，促进血管生成。从而达到对受损细胞组织进行清理、激活、修复的过程。
