塔吊安拆应具备所有资料汇总(1)

塔吊安装告知流程以及资料

塔吊是一种常用于建筑施工现场的大型起重设备，用于提升和搬运重物。为保证安全和高效的安装塔吊，以下是塔吊安装告知流程以及相关资料的详细介绍。

一、塔吊安装告知流程

1.前期准备工作：施工方需根据工程要求和实际情况选择塔吊的类型和规格，并与塔吊供应商进行沟通确认。同时，施工方还需根据工程情况编制塔吊安装方案。

2.现场勘察与准备：塔吊供应商派遣专业人员进行现场勘察，并根据勘察结果编制塔吊设备安装图纸。此外，还需提前确定好塔吊的基础情况，包括基础形式、强度、平整度等。

3.临时道路的修建：根据塔吊的尺寸和重量，施工方需开阔和修建合适的临时道路，以保证塔吊进场和安装时的顺利进行。

4.塔吊设备运输：施工方根据塔吊的尺寸和重量选择合适的运输方式，如大型卡车或船舶等。在运输过程中需提前制定运输方案和安全措施，并经过必要的许可和审批手续。

5.塔吊设备进场：在塔吊进场前，施工方需要与相关部门进行沟通，解决进场路线、关键节点和设备临时存放等问题，并确保塔吊进场时满足施工要求和安全要求。

6.塔吊设备安装：塔吊供应商派遣专业人员进行塔吊的组装和安装工作，按照安装图纸和安装方案进行操作。在安装过程中，需严格遵守安全操作规程和施工要求，确保安装过程的安全和顺利进行。 7.安装验收和试运行：塔吊安装完成后，施工方进行塔吊的验收和试运行，检查塔吊是否安装合理、性能是否正常，以及各项安全保护装置是否完好可用。

8.安装告知：施工方需向相关人员和单位发出塔吊安装告知，告知的内容包括塔吊的安装时间、地点、施工方法和注意事项等，确保所有相关人员都了解塔吊的存在和使用情况。

二、塔吊安装告知所需提供的资料

1.塔吊设备的型号、规格和特性；

2.塔吊设备的安装图纸和安装方案；

3.塔吊的操作手册和维护手册；

4.塔吊设备的安全操作规程和注意事项；

5.塔吊设备的使用许可证和检测合格证书；

6.塔吊进场路线和基础情况的说明；

塔吊安装及拆除方案

（1）施工准备

对施工现场的道路进行铺设与平整，并清除障碍等。塔机安装技术负责人按基础制作的技术要求共同对塔机混凝土基础进行验收，基础表面的平整度应不大于1/1000。

由塔吊司机对塔机进行检查，检查内容如下：

①.钢结构件有无开裂与脱焊；

②.钢丝绳是否牢固可靠，是否合乎要求，绳扎头是否可靠；

③.各部电路及电气元件是否正常；

④.爬升机构导向轮是否转动灵活，与塔机间隙是否合乎要求

⑤.顶升液压装置是否正常；

⑥.对需拆卸的螺栓及销进行浸油除锈处理，埋在地下部分要清除泥土；

⑦.转动塔机安装前应认真进行检修、保养，对变形件及时修复，必要时全机作油漆。

机械设备的配备：根据该塔机安装高度及最重部件的重量，本次安装（拆卸）所需配备的机械的具体情况如下：

序号 名称 规格 数量 备注

1 汽车式起重机 26T 1台

2 起重钢丝绳 6×19 20米

3 圆丝 8＃ 15米

4 大捶 8P、2P 各一个

5 活动板手 18″ 一个

6 手动葫芦 1T 一个

（2）塔吊安装 1、立塔时应注意事项：

1）塔吊机安装工作时，塔机最高风速不大于8m/s。

2）必须遵循立塔程序。

3）塔机各部件所有可拆的销轴，塔身，回转支承的连接螺、栓螺母均是专用特制零件，用户不得随意代换。

4）必须安装并使用保护和安全措施。

5）必须根据起重臂臂长，正确确定平衡重块数量，在安装起重臂之前，必须先在平衡臂上安装一块重量2.6T的平衡重，注意严禁超此数量。

2、预埋螺栓固定基础：

1）垫板下混凝土填充率＞95%，四垫板上平面应在同一水平面，垫板允许嵌入混凝土内5～6mm。

2）四组地脚螺栓相对位置必须准备，组装后必须保证地脚螺栓孔的对角线误差不大于2mm，确保固定基节的安装。

3）允许在固定基节与垫板之间加垫片，垫片面积必须大于垫板面积的90%，且每个支脚下面最多只能加两块垫片，确保固定基节的安装后的水平度小于1/750，其中心线与水平垂直度误差为1.5/1000。

海慎机械

安装、拆卸施工方案

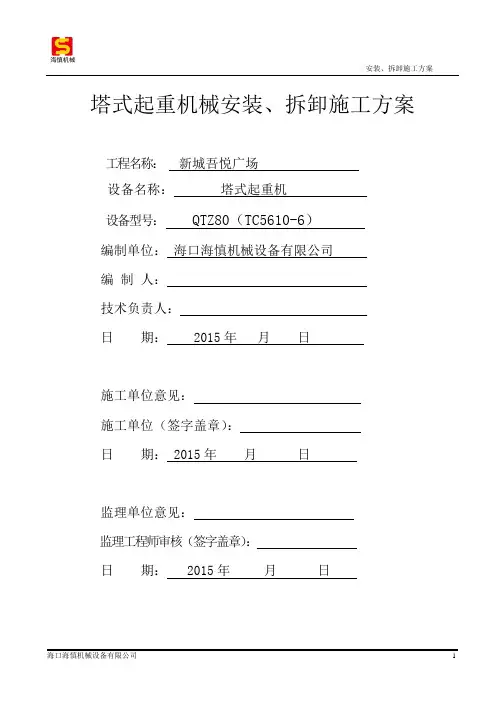

海口海慎机械设备有限公司 1 塔式起重机械安装、拆卸施工方案

工程名称： 新城吾悦广场

设备名称： 塔式起重机

设备型号： QTZ80（TC5610-6）

编制单位： 海口海慎机械设备有限公司

编 制 人：

技术负责人：

日 期： 2015年 月 日

施工单位意见：

施工单位（签字盖章）：

日 期： 2015年 月 日

监理单位意见：

监理工程师审核（签字盖章）：

日 期： 2015年 月 日

海慎机械

安装、拆卸施工方案

海口海慎机械设备有限公司 2

目 录

一、工程安装概况及设备性能 .....................................................................................................................................

1

塔吊安装图解

2 塔吊安装流程

1.项目部技术负责人根据产权单位提供的塔吊说明书、图纸编制塔吊安装方案、塔吊定位、基础施工，待砼强度达到规定要求且拿到砼试块报告，方可进行塔吊安装；

2.安装前产权单位必须提供法人营业执照原件、复印件塔吊购销合同或发票，塔吊备案证明、特种设备制造许可证、监督检验证明安装说明书、产品质量合格证明、说明书等复印件且加盖单位公章；

3.安装单位提供与使用单位签订安装、拆卸合同及安全协议书，安装工程专项方案，安装单位负责建筑起重机械安装与拆卸工程专职安全生产管理人员和专业技术人员，塔吊司机、信号司索工、安装拆卸工，安全技术交底，汽车吊合格证、锅炉容器压力检验报告(年检）、起重工操作证，安装拆卸告知书且现场作业人员必须与告知书上人数、名单相符，安装工程生产安全事故应急预案；

4.安装工序；

4.1安装底梁或基础节、校正水平,误差不大于3毫米；

4.2安装塔吊加强节、标准节4节，高度根据现场情况定；

4.3安装顶升套架和液压顶升装置；

4.4主拼安装转台、回转支撑或过渡节；

4.5安装塔帽和驾驶室，接通电源；

4.6安装平衡臂（后壁）配重一块；（按说明书要求）

4.7安装起重臂和变幅小车，后臂安装余下配重块，穿绕钢丝绳；

4.8顶升标准节至需要的高度；组织验收合格后方可使用；

3 江苏省建山东分公司塔吊安装图解

1.塔吊避雷接地在基础施工前预埋50×50×5镀锌角铁至含氺层与塔吊基础钢筋用镀锌扁铁成对角焊接，或与筏板、桩基、抗浮、支护锚杆、钢筋连接； 4 塔吊安全装置

1.起重量限制器在驾驶室下，大臂根部或塔帽下边，避免塔机因超载引起塔机倒塌事故，控制吊运材料重量。 5 塔吊安全装置

力矩限制器安装在塔帽背部，力矩限制器由两条弹簧板 ，三处行程开关及调整螺杆等组成，通过安装块固接在塔顶中部后侧的弦杆上，塔机工作时，塔顶发生变形，两条弹簧板之间的距离缩小，带动调整螺杆移动，调整螺杆触及行程开关，相应力矩能够报警和切断塔机起升向上和载重小车向外变幅的电路，起到限制力矩的保护作用， 6 塔吊安全装置
