伏安法测电阻实验报告Word版

电阻的测量实验报告

1、实验目的：用电压表，电流表间接的测电阻

2、实验方法：伏安法

3、实验原理：

4、实验器材：电源、电压表、电流表、 滑动变阻器、开关、导线、待测电阻。

5、实验电路图及实物图

6、实验步骤

1）调节电流表、电压表的指针到零刻度；按电路图连接实物。调节滑动变阻器到阻值最大端；

2）闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数 I、电压表的示数U，并记录在表格中；

3）根据公式 计算出R 的值，并记录在表格中。

4）调节滑动变阻器的滑片改变待测电阻中的电流及两端的电压，再测几组数据，并计算R 的值。

实验记录表格：

7、注意事项：

1）连接电路时，开关应 ，滑动变阻器应 。

2）滑动变阻器的作用： ， 。

3）本实验中多次测量的目的是： 。

8、课本81页，阅读“想想做做”并回答问题

解答：

伏安法测电阻实验报告2页

实验报告

实验名称：伏安法测电阻

一、实验目的

1. 学习和掌握伏安法测电阻的基本原理和方法。

2. 观察和分析电阻在不同电压和电流条件下的表现。

3. 通过实验操作，提高动手能力和解决问题的能力。

二、实验原理

伏安法测电阻的基本原理是欧姆定律，即电阻等于电压与电流的比值。具体来说，已知流过电阻的电流和电阻两端的电压，可以通过以下公式计算电阻值：

R = U / I

其中，R为电阻值（单位：Ω），U为电阻两端的电压（单位：V），I为流过电阻的电流（单位：A）。

三、实验步骤

1. 准备实验器材：伏安法测电阻实验需要电源、电阻器、电压表、电流表和导线等。在实验开始前，需要将这些器材准备齐全，并检查其性能。

2. 连接电路：将电压表和电流表按照正确的方法连接在电路中。注意电流表应串联在电路中，电压表应并联在电阻器两端。同时，连接电路时应注意安全，避免短路或开路。

3. 调节电阻器：将电阻器调节到适当的阻值，以便在实验中获得合适的电压和电流。

4. 调节电压和电流：调节电源的电压，以便得到需要的电流和电压值。在实验过程中，需要注意观察电流表和电压表的读数，并记录下来。

5. 计算电阻值：根据实验记录下的电压和电流值，利用欧姆定律计算电阻值。注意对于不同的电阻值，可能需要多次测量并取平均值以提高实验精度。 四、实验结果与数据分析

实验数据如下表所示：

序号 电压（V） 电流（mA） 电阻（Ω）

1 1.00 20.00 50.00

2 2.00 10.00 100.00

3 3.00 6.67 150.00

4 4.00 5.00 200.00

5 5.00 4.00 250.00

根据上表数据，可以得出以下结论：

1. 随着电压的增大，电流也相应增大。这说明电阻器的阻值是线性变化的。

2. 通过计算不同电压和电流条件下的电阻值，可以发现电阻值随着电压的增大而增大，但变化幅度逐渐减小。这可能是因为电阻器具有一定的温度系数，导致电阻值随温度升高而略有增加。

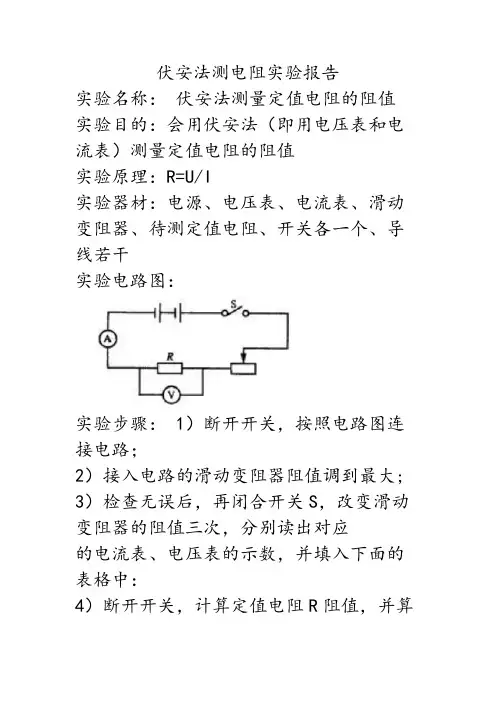

伏安法测电阻实验报告

实验名称： 伏安法测量定值电阻的阻值

实验目的：会用伏安法（即用电压表和电流表）测量定值电阻的阻值

实验原理：R=U/I

实验器材：电源、电压表、电流表、滑动变阻器、待测定值电阻、开关各一个、导线若干

实验电路图：

实验步骤： 1）断开开关，按照电路图连接电路；

2）接入电路的滑动变阻器阻值调到最大;

3）检查无误后，再闭合开关S，改变滑动变阻器的阻值三次，分别读出对应

的电流表、电压表的示数，并填入下面的表格中：

4）断开开关，计算定值电阻R阻值，并算出三次阻值的平均值填入表格：

5）先拆除电源两极导线，再拆除其它部分实验线路，整理好实验器材。

实验注意事项：

①连接电路时开关要处于断开位置；

②滑动变阻器的滑片要放在最大电阻值的位置；

③电压表选用0-3V量程，电流表选用 0-0.6A；

④注意认清电压表、电流表的“+”、“-”接线柱，使电流“+”进“-。”出；

③可以先连“主电路”即由电阻R、电流表、电压表、滑动变阻器、单刀开关、电源组成的串联电路，检查无误后再接电压表；

⑤注意分度值，正确读出电流表、电压表上的数值.

实验总结:

根据实验过程和结果，经小组讨论后，填写下表。其中实验心得应包含：

1、对欧姆定律的认识，

2、实际实验与模拟实验的比较， 3、使用软件模拟的体会。

1、 电路中有哪些电路元件，它们各有什么作用？

2、 实验证明，对一定的导体来说，即在________不变时，流经_______ 电流与加在________ 电压成比。

3、 为什么每次实验的数据会有差异？

4、 被测电阻的平均阻值有什么实际意义？

伏安法测小灯泡电功率、电阻实验报告

实验目的，通过伏安法测量小灯泡的电功率和电阻，加深对电路中电功率和电阻的理解。

实验仪器，电源、电压表、电流表、小灯泡、导线等。

实验步骤：

1. 将实验仪器接线连接，确保连接正确无误。

2. 打开电源，调节电压表和电流表的量程，使其能够测量小灯泡的电压和电流。

3. 依次测量小灯泡的电压和电流，记录下测量值。

4. 根据测量值计算小灯泡的电功率和电阻。

实验数据：

小灯泡电压，V = 6V。

小灯泡电流，I = 0.5A。

实验结果：

根据测量值计算得到小灯泡的电功率为 P = V I = 6V 0.5A

= 3W。

小灯泡的电阻为 R = V / I = 6V / 0.5A = 12Ω。

实验分析：

通过实验测量和计算得到小灯泡的电功率和电阻，验证了伏安法在测量电路中电功率和电阻的可靠性和准确性。同时，也加深了对电路中电功率和电阻的理解。

实验结论：

通过本次实验，我们成功利用伏安法测量了小灯泡的电功率和电阻，实验结果与理论值基本吻合，实验目的达到。同时，也提高了我们对电路中电功率和电阻的理解和掌握程度。
