公路边坡稳定分析
公路边坡是指公路两旁的斜坡地形，其稳定性对于道路的安全运营至关重要。本文将对公路边坡的稳定性进行分析，并提出相应的对策和建议。
一、边坡稳定性分析
1. 边坡材料特性
公路边坡的材料多为土质，因此需要对土体的物理力学性质进行分析。这包括土体的密实度、抗剪强度、渗透性等参数，以评估其稳定性。
2. 边坡坡度和坡高
边坡的坡度和坡高是决定边坡稳定性的重要因素。较陡的坡度和高的坡高会增加边坡的失稳风险。因此，需要对边坡的设计要求、实际情况等进行综合分析。
3. 边坡地质条件
边坡的地质条件直接影响边坡的稳定性。需要考虑的地质因素包括地质构造、岩性、断裂等，以确定边坡的稳定性评估标准和分析方法。
二、边坡稳定性分析方法
1. 极限平衡分析法 极限平衡分析法是最常用的边坡稳定性分析方法之一。它通过分析边坡在不同荷载和地质条件下的平衡状态，确定边坡的稳定性，并根据计算结果提出相应的加固措施和建议。
2. 数值模拟分析法
数值模拟分析法利用计算机软件对边坡进行模拟，模拟边坡在不同荷载和地质条件下的受力和变形情况。通过分析模拟结果，得出边坡的稳定性评估，并提出相应的治理方案。
三、边坡稳定性治理措施
1. 边坡加固设计
根据边坡分析结果，设计相应的边坡加固措施。这包括使用加固材料、增加边坡的支护结构等，以提高边坡的稳定性和抗滑性能。
2. 排水措施
排水是边坡稳定的重要因素之一。通过设计合理的排水系统，降低土壤的含水量，减少边坡受水力影响，提高边坡的稳定性。
3. 灌浆加固
对于因地质条件不良导致的边坡问题，可以采取灌浆加固的方法。通过注入稀浆材料，填充土壤中的空隙，提高边坡的稠度和强度，增加边坡的稳定性。
四、边坡稳定性监测与维护
1. 定期监测 对公路边坡进行定期监测，包括测量边坡的位移、裂缝变化等情况，及时发现边坡稳定性问题，并采取相应的维护措施。
2. 维护保养
定期对边坡进行维护保养，及时清理排水系统、维修加固结构等，确保边坡的长期稳定性。

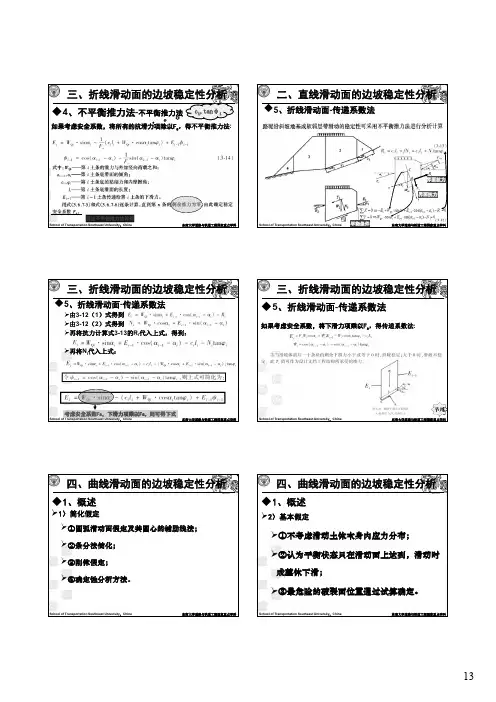

13School of Transportation Southeast University，China 东南大学道路与铁道工程国家重点学科三、折线滑动面的边坡稳定性分析
4、不平衡推力法-不平衡推力法
如果考虑安全系数，将所有的抗滑力项除以F
s，得不平衡推力法:
跳过不平衡推力法算例c
i,tanφ
i5、折线滑动面-传递系数法
School of Transportation Southeast University，China 东南大学道路与铁道工程国家重点学科二、直线滑动面的边坡稳定性分析
界面抗力
界面抗力
平衡条件R2
School of Transportation Southeast University，China 东南大学道路与铁道工程国家重点学科三、折线滑动面的边坡稳定性分析
5、折线滑动面-传递系数法
由3-12（1）式得到
由3-12（2）式得到
再将抗力计算式3-13的R
i代入上式，得到：
再将N
i代入上式：
考虑安全系数Fs，下滑力项乘以Fs，则可得下式
School of Transportation Southeast University，China 东南大学道路与铁道工程国家重点学科三、折线滑动面的边坡稳定性分析
5、折线滑动面-传递系数法
如果考虑安全系数，将下滑力项乘以F
s，得传递系数法:
节尾
School of Transportation Southeast University，China 东南大学道路与铁道工程国家重点学科四、曲线滑动面的边坡稳定性分析
1、概述
1）简化假定
①圆弧滑动面假定及其圆心的辅助线法；
②条分法简化；
③刚体假定；
④确定性分析方法。
School of Transportation Southeast University，China 东南大学道路与铁道工程国家重点学科四、曲线滑动面的边坡稳定性分析
1、概述
2）基本假定
①不考虑滑动土体本身内应力分布；

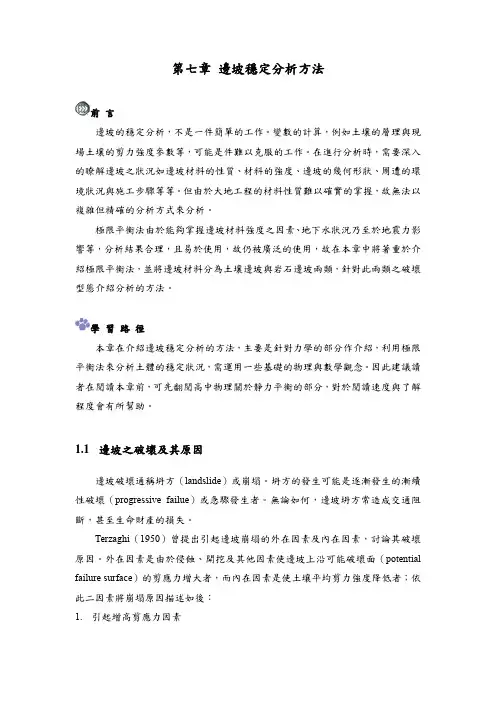

边坡稳定性分析方法
至今为止，广大学者针对边坡稳定性的分析方法主要包括以下两个方面。
(一)定性分析方法
此方法的研究对象主要包括边坡稳定性的影响因素、边坡失稳破坏时的力学作用、边坡的工程价值等，以及结合边坡的形成历史，从定性的角度解释和说明了边坡的发展方向及稳定性情况。该方法的优势在于充分地分析了影响边坡稳定性中各个因素的相互作用关系，能够快速地评价边坡的自稳能力。具体包括以下几个方面：
(1)自然历史分析法
自然历史分析法主要是通过分析边坡发育历史进程中的各种自然影响因素，包括边坡自身的变形情况、发育程度以及边坡分布区域的地貌特征、岩层性质、构造活动等，进而评价边坡的总体情况和稳定性特征，同时也可以预测将来可能导致边坡变形和失稳的触发因素。该方法对边坡稳定性所做出的评价是从边坡的自然演化方面入手的。
(2)工程地质类比法
工程地质类比法首先需要对边坡概况进行充分了解，包括组成边坡的岩体岩性、产状和结构面特征。然后将目前已知的边坡稳定性情况和需要研究的边坡进行对比，记录两者之间的相似性与差异性，以此分析出所要研究边坡的稳定性情况和破坏模式。为了能够准确地类比分析，就需要对现有边坡的环境地质条件进行全面的调查记录，并建立数据库。该方法能够大致判断出研究对象的稳定性发展状况和趋势。
(3)图解法
图解法通过在示意图上表示出边坡本身各类参数的组合关系来对边坡的稳定情况、破坏特征、破坏因素以及未来的发展方向进行分析。常用的图解法包括极射赤平投影、边坡等比例投影等。该方法的优势在于可以直观地表示影响边坡稳定性的因素。
(二)定量分析方法
此方法主要通过数值法和极限平衡法等数学手段，依靠计算软件，更加精确地给出满足实际情况的边坡稳定性分析结果。 (1)极限平衡法
主要是按照摩尔-库伦强度准则，通过分析作用在土体上的静力平衡条件来判断边坡的稳定性情况，最常见的极限平衡法是条分法，该方法经过100多年的发展，已经成为目前工程实践中使用最为广泛的一种方法。1936年，W.Fellenius在圆弧分析法的基础上，提出了针对粘性土边坡稳定性的计算方法以及滑动破坏的规律。1954年，Janbu首次在边坡破坏的滑动面为非圆弧形滑动中使用了条分法。1955年至1960年，Bishop在对边坡稳定性分析时首次使用计算机技术以及力矩平衡的方法。同一时期，在1965年，Morgenstern建立了条分法中，土条剪力与推力之间的函数关系，对Bishop 的力矩平衡方法进行了补充。1973年，Sarma同样在Bishop研究成果的基础上，将加速度的理念引入了条分法的计算中，大大缩减了条分法的计算步骤。在1975年，Zienkiewicz在计算安全系数的过程中，考虑到抗剪强度参数对最终结果的影响。1977年，Hovland创造性地利用条分发对三维边坡稳定性进行分析，提高了安全系数精度。1985年和1987年Leshchinsky和 Cavounidis相互验证了安全系数的值大于等于1，1989年Hungr在三维边坡的稳定性分析中，首次使用了Janbu的研究方法。1992
赤平极射投影法分析边坡稳定
刘安棋（水电0802，200816040229）
摘要：岩质边坡稳定性分析方法有许多，但无论是平面滑动的单一楔形断面滑体、单滑块和多滑块分析法，还是楔体滑动的仿平面分析法、楔体分割法、立体分析法、霍克分析法以及《岩土工程勘察规范》（GB50021－94）推荐法等，在计算边坡稳定性系数时，需要知道滑体控制平面（包括结构面和坡面、坡顶面）或直线（包括平面的法线）的地质产状，以及平面与平面、直线与直线、直线与平面间夹角等。其中平面和直线的产状可以通过现场测量获取，除此之外的几何参数，在没有发明极射赤平投影之前，都是用计算法求得，不仅它们的计算公式复杂，而且计算过程繁琐，也很容易出错。如果采用极射赤平投影求解边坡稳定性分析所需的几何参数，那就可以简化这些几何参数的计算过程，而且一般情况下只需要在现场测量出各个控制平面的地质产状即可。
关键字：赤平投影，边坡，稳定，不利组合
一、赤平投影的基本原理
赤平极射投影是表示物体的几何要素或点、直线、平面的空间方向和它们之间的角距关系的一种平面投影。它以一个球体作为投影工具（称投影球），以球心作通过球心且垂直投影平面的直线与投影球面的交点，称为球极，依人们描述地球的习惯用语，就称投影平面为赤道平面，其相应的两个球极，上部为北极，下部为南极。作赤平投影图时，将物体的几何要置于球心，由球心射线将所有的点、线、面自球心开始投影于球面，就得到了点、直线、平面的球面投影。再以投影球的南极或北极为发射点，将点、直线、平面投影（点或线）在投影于赤道平面上。这种投影就称为赤平极射投影，由此得到的点、直线、平面在赤道平面上的投影图就成为赤平极射投影图。
在岩体工程地质力学研究和实践中，主要应用的是通过投影球心的平面和直线的赤平极射投影，用于表示岩体的结构面、工程开挖面、工程作用力、岩体的滑移方向、滑动力和抗滑力等，在作图时，不考虑直线和平面的空间位置，只表示它们的空间方向而将直线和平面一并平移至投影球中心，作为它们的赤平极射投影。投影网有吴氏网和施米特网两种。赤平投影图常用于坚硬～较坚硬层状结构岩体边坡
