rc电路延时时间计算摘要：I.引言- 介绍RC 电路延时时间计算的主题II.RC 电路的基本原理- 讲解RC 电路的组成和作用- 阐述电容器和电阻器对电路的影响III.RC 电路延时时间的计算方法- 介绍RC 电路延时时间的计算公式- 解释各个参数的含义及计算方法IV.延时时间计算的实际应用- 举例说明RC 电路在实际应用中的延时效果- 阐述如何根据需求调整延时时间V.总结- 回顾RC 电路延时时间计算的重要性- 总结文章的主要内容正文：I.引言RC 电路是一种常见的电路，它由一个电容器和一个电阻器组成。
这种电路具有延时作用，可以对信号进行延迟处理。
在电子电路设计中，掌握RC 电路延时时间计算方法是非常重要的。
本文将详细介绍RC 电路延时时间的计算方法及其在实际应用中的作用。
II.RC 电路的基本原理RC 电路主要由一个电容器（C）和一个电阻器（R）组成。
当电容器与电阻器连接在一起时，电路中的电流会发生改变。
电容器充电时，电流减小；电容器放电时，电流增大。
这种变化使得电路具有了延时效果。
电容器的充电和放电过程可以用以下公式表示：Q = C * U其中，Q 表示电容器储存的电荷量，C 表示电容量，U 表示电容器两端的电压。
电阻器的电压和电流关系可以用欧姆定律表示：U = R * I其中，U 表示电压，I 表示电流，R 表示电阻值。
III.RC 电路延时时间的计算方法RC 电路的延时时间可以通过以下公式计算：t = R * C其中，t 表示延时时间，R 表示电阻值，C 表示电容量。
这个公式说明，延时时间与电阻值和电容量成正比。
当电阻值或电容量增大时，延时时间也会相应增大。
IV.延时时间计算的实际应用RC 电路在实际应用中有很多用途，其中一个常见的应用就是滤波。
例如，在一个音频放大器中，可以通过RC 电路去除音频信号中的杂音。
在这种情况下，可以根据需求调整延时时间，以达到最佳的滤波效果。
另一个应用是计时器。

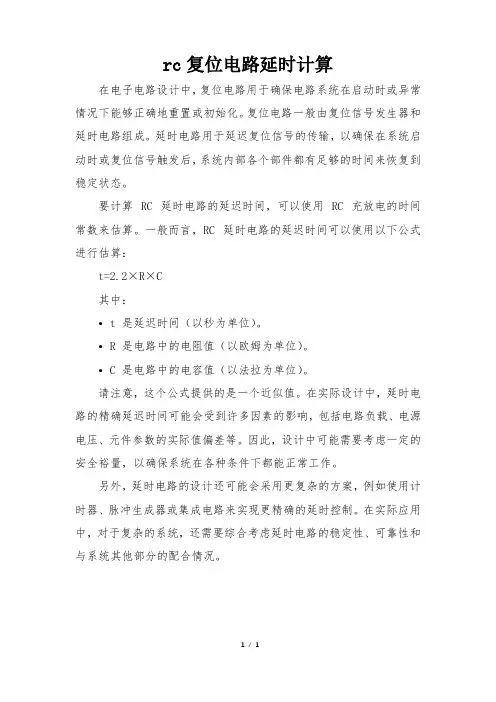

rc复位电路延时计算
在电子电路设计中，复位电路用于确保电路系统在启动时或异常情况下能够正确地重置或初始化。
复位电路一般由复位信号发生器和延时电路组成。
延时电路用于延迟复位信号的传输，以确保在系统启动时或复位信号触发后，系统内部各个部件都有足够的时间来恢复到稳定状态。
要计算 RC 延时电路的延迟时间，可以使用 RC 充放电的时间常数来估算。
一般而言，RC 延时电路的延迟时间可以使用以下公式进行估算：
t=2.2×R×C
其中：
•t 是延迟时间（以秒为单位）。
•R 是电路中的电阻值（以欧姆为单位）。
•C 是电路中的电容值（以法拉为单位）。
请注意，这个公式提供的是一个近似值。
在实际设计中，延时电路的精确延迟时间可能会受到许多因素的影响，包括电路负载、电源电压、元件参数的实际值偏差等。
因此，设计中可能需要考虑一定的安全裕量，以确保系统在各种条件下都能正常工作。
另外，延时电路的设计还可能会采用更复杂的方案，例如使用计时器、脉冲生成器或集成电路来实现更精确的延时控制。
在实际应用中，对于复杂的系统，还需要综合考虑延时电路的稳定性、可靠性和与系统其他部分的配合情况。
1/ 1。

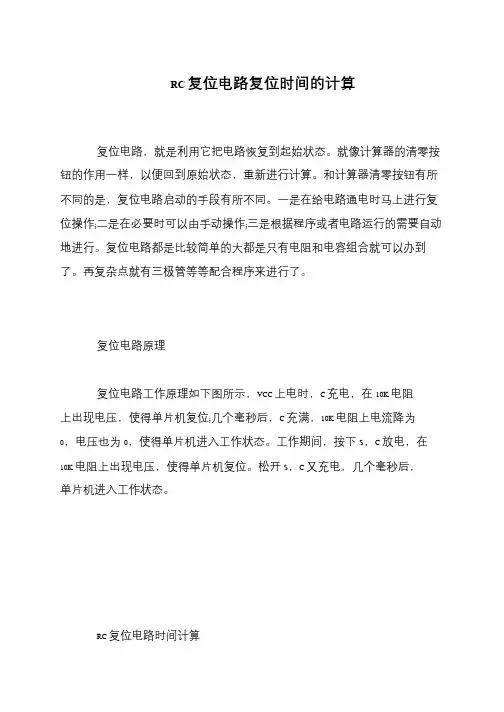

RC 复位电路复位时间的计算复位电路，就是利用它把电路恢复到起始状态。
就像计算器的清零按钮的作用一样，以便回到原始状态，重新进行计算。
和计算器清零按钮有所不同的是，复位电路启动的手段有所不同。
一是在给电路通电时马上进行复位操作;二是在必要时可以由手动操作;三是根据程序或者电路运行的需要自动地进行。
复位电路都是比较简单的大都是只有电阻和电容组合就可以办到了。
再复杂点就有三极管等等配合程序来进行了。
复位电路原理复位电路工作原理如下图所示，VCC 上电时，C 充电，在10K 电阻上出现电压，使得单片机复位;几个毫秒后，C 充满，10K 电阻上电流降为0，电压也为0，使得单片机进入工作状态。
工作期间，按下S，C 放电，在10K 电阻上出现电压，使得单片机复位。
松开S，C 又充电，几个毫秒后，单片机进入工作状态。
RC 复位电路时间计算在有关单片机电路中，最小系统包括有RC 上电自动复位电路。
RC 上电自动复位电路（以下简称RC 电路），顾名思义就是在系统上电的时候自动给RST 脚一下有效的高电平或低电平使MCU 复位。
因此在搭建RC 电路的时候需要计算RC 电路中的电阻和电容的取值。
此复位电路是针对低电平有效复位而言的，其中二极管是起着在断电的情况下能够很快的将电容两端的电压释放掉，为下次上电复位准备。
假设电容两端的初始电压为U0（一般情况下设为0V），T 时刻电容两端电压为UT。
3.3V 电压设为VCC。
由流经电容的电流I 和电容两端的电压变化关系式：I=C*dUt/dt可以得到：I*dt=C*dU t两边分别积分可以的得到：I*T=∫（0-1）C*dUt；即I*T=C*Ut−C*U0（其中U0=0V），由VCC=UR+UT 可以得到公式：VCC=R1*（C*UT/T）+UT假设对电容充电至0.9*VCC 时完成复位，此时可以得出T=9*RC，T 就是所需要的复位时间。
mos管导通过程及rc吸收电路电容取值文章标题：深度解析MOS管导通过程及RC吸收电路电容取值导语：MOS管在电子电路中扮演着重要的角色，其导通过程和RC吸收电路的电容取值对电路性能有着重大影响。
本文将深入探讨MOS 管的导通过程和RC吸收电路电容取值的相关知识，帮助读者更深入地理解这一主题。
一、MOS管导通过程MOS场效应管是一种半导体器件，其导通过程影响着电路的性能和稳定性。
在MOS管的导通过程中，主要包括沟道形成、载流子注入和沟道导通三个阶段。
1. 沟道形成阶段当MOS管的栅极电压高于阈值电压时，栅极和源极之间就会形成一个电场，促使沟道在栅极和源极之间形成。
这个阶段的关键是栅极电压的变化以及电场对沟道的影响。
2. 载流子注入阶段一旦沟道形成，当栅极电压进一步增加时，电场作用下的载流子就会被注入沟道中，形成导通通道。
这个阶段的关键是载流子的注入和沟道导通的形成。
3. 沟道导通阶段当沟道导通后，MOS管就会处于导通状态，电流可以流过。
这个阶段的关键是沟道导通后的电流传输和电路中的响应。
以上三个阶段构成了MOS管导通过程的基本步骤，理解这一过程对于深入理解MOS管的工作原理和电路的性能至关重要。
二、RC吸收电路电容取值RC吸收电路中的电容取值对于电路的稳定性和性能有着重要的影响，合理选择电容值可以提高电路的响应速度和稳定性。
在RC吸收电路中，电容的取值需要考虑以下几个因素：1. 信号频率不同的信号频率需要选择不同数值的电容，一般来说，高频信号需要小电容来提高响应速度，而低频信号则需要大电容来确保稳定性。
2. 电路功耗电容的取值还需要考虑电路的功耗情况，以确保在满足响应速度和稳定性的前提下，尽量降低功耗。
3. 电路的灵敏度和动态范围合理选择电容值可以提高电路的灵敏度和动态范围，对于提升电路性能有着积极的作用。
通过以上方面的考量，可以确定RC吸收电路中所需的电容取值，以满足电路对于响应速度和稳定性的要求。
